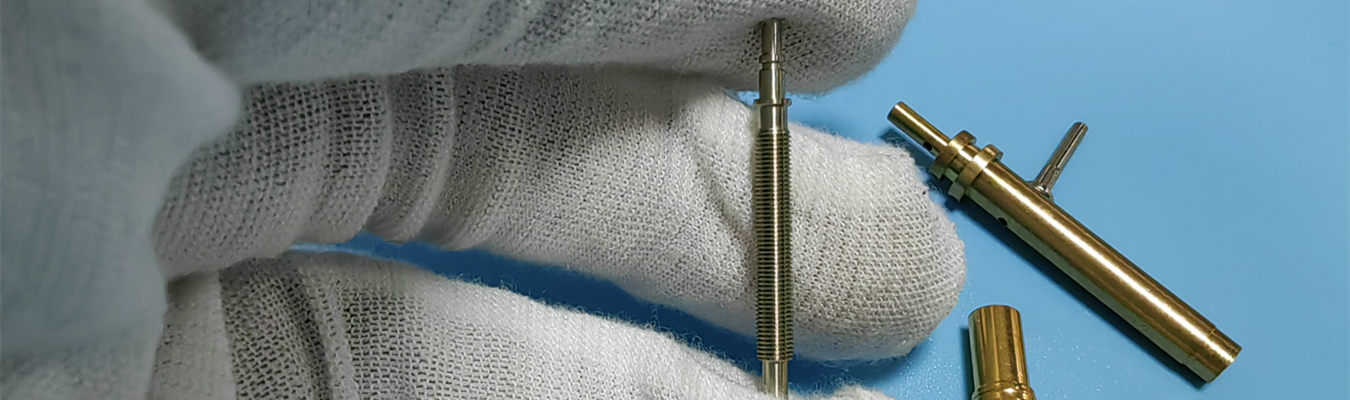

精密ピンメーカーはスイス式自動旋盤加工を採用し、ミクロンレベルの公差、高い導電性、再現性のある品質を持つコネクタピンを製造しています。医療機器向けの金メッキコネクタピン、大電流自動車用コネクタ向けのベリリウム銅ピン、産業用センサー向けのステンレス鋼コネクタピンなど、Falcon CNC Swissは試作品から本格生産まで対応します。
設計エンジニアまたは製造エンジニアであれば、ピンコネクタが単なる金属ポスト以上のものであることをご理解いただけるでしょう。それは、PCB、ワイヤーハーネス、モジュールアセンブリ間で信号、電力、またはデータを伝送するための重要な接続部です。最終的には、システム全体（自動車用バッテリーモジュール、患者モニター、5G基地局など）の信頼性は、個々のピンの幾何学的形状、表面仕上げ、材料の完全性に依存します。
そのため、コネクタピン製造におけるゴールドスタンダードは、スイス式自動旋盤、またはスイス式スクリューマシンとしても知られるものです。スイス式加工は、従来のCNC旋削加工と比較して、被削材を切削工具に非常に近い位置で支持できるため、切削工具の振動がほぼ無くなり、長さ対直径比が20：1を超える加工が可能です。Falcon CNC Swissは、12年以上の経験と社内計測技術、そしてISO 9001：2015品質保証プロトコルを組み合わせ、100個から50万個以上のロットまで、カスタム製作されたコネクタピンを提供しています。
この技術ガイドは、コネクタピンに関するほとんどの工学的質問、例えば「ピンコネクタとは何か？」「コネクタピンにはどのような種類があるのか？」そして「ミッションクリティカルなアプリケーション向けに、材料、メッキ、製造パートナーを適切に選択する方法は？」などに対して包括的な回答を提供します。
ピンコネクタ（またはコンタクトピン）は、分離可能な電気接続を確立するために設計されたオスまたはメスの導電性端子です。ほとんどのアプリケーションでは、オスとメスのコネクタピンが嵌合し、サービスや再構成のために切断可能な低抵抗経路を形成します。
主な特徴は以下の通りです：
電流定格 – ミリアンペア（信号ピン）から数百アンペア（電源ピン）まで
接触抵抗 – 金メッキ接点の場合、通常10 mΩ
嵌合サイクル – メッキとバネ設計に応じて500～10,000サイクル
環境シール性 – ハウジングと組み合わせることでIP67/IP69K
電気コネクタピンサプライヤーとして、Falcon CNC Swissは、円形、角形、基板対基板、ワイヤ対基板、高電圧EVコネクタなど、事実上すべてのコネクタファミリー向けのピンを製造しています。
エンジニアは、組立方法、機械的応力、電気的要件に基づいて適切なピンタイプを選択する必要があります。
以下は、一般的なピンタイプとその用途の包括的な概要です：
| ピンタイプ | 一般的な材料 | 嵌合方式 | 主な用途 |
|---|---|---|---|
| オスピン（ソリッド） | 真鍮、リン青銅、Cu合金 | はんだ付けまたは圧入（PCBへ） | ヘッダーピン、自動車用コネクタ |
| メスソケットコンタクト | ベリリウム銅、ステンレス鋼 | チューニングフォーク型またはハイパーボロイド型 | 高信頼性産業機器および軍事用途 |
| スプリング式ポゴピン | スチールバレル + 金メッキプランジャー | バネ力、はんだ不要 | バッテリー接点、テスト治具、民生用電子機器 |
| 圧入コネクタピン | 銅合金、錫メッキ | コンプライアント型（アイ・オブ・ニードル） | PCBコネクタピン製造（はんだ不要） |

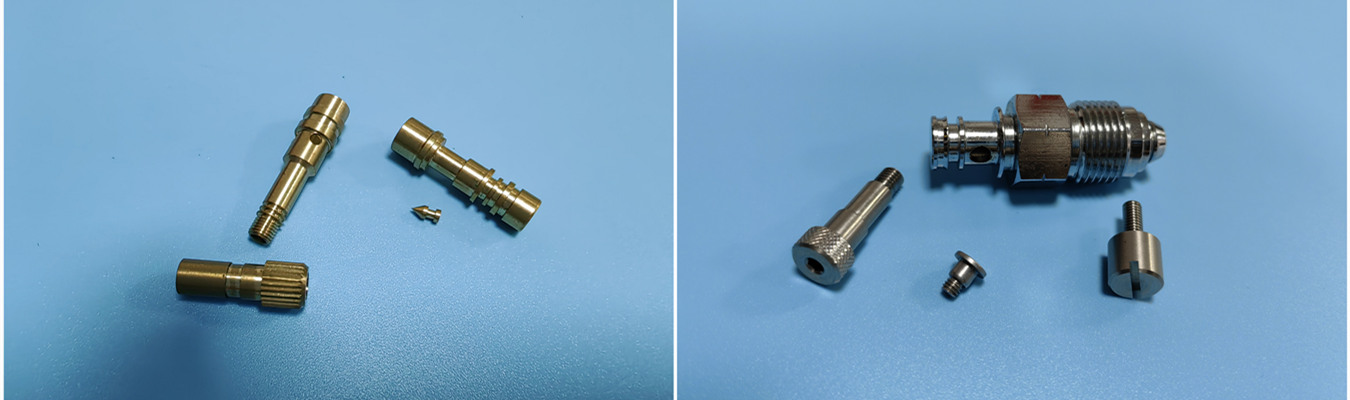

| 削り出しピン（機械加工） | 真鍮、CuSn6、CuNiSi | はんだカップまたはワイヤ圧着 | D-subコネクタ、円形MIL仕様 |
| ヘッダーピン（ストレート/直角） | 銅合金、金または錫メッキ | スルーホールまたはSMT | マザーボード、Arduino、産業用制御機器 |
| 高温用コネクタピン | Ni合金、時効処理BeCu | 圧入または溶接 | 自動車エンジンルーム内、炉内センサー |
| 耐食性ピン | 316ステンレス鋼、金メッキ | 任意 | 海洋、化学、屋外通信機器 |
特殊なニーズに対しては、バネ力が重要な用途（例：携帯機器のバッテリー接点）向けのベリリウム銅ピンや、腐食に対する拡散バリアが必要な環境向けのニッケルメッキコネクタピンも製造しています。
詳細は 精密スイス式加工ピンおよびシャフト部品 をご覧ください。
適切なベース合金と表面仕上げを選択することは、接触抵抗、耐摩耗寿命、はんだ付け性、コストに直接影響します。以下は、Falcon CNC Swissで最も一般的に使用される組み合わせです。
| 合金 | 導電率（% IACS） | 引張強さ（MPa） | 最適な使用例 |
|---|---|---|---|
| C11000（ETP銅） | 100 | 220-260 | 高導電性、電力用銅合金コネクタピン |
| C17200（ベリリウム銅） | 22-28 | 1000-1300 | バネ接点、ベリリウム銅ピン |
| C36000（快削真鍮） | 26 | 340-450 | 低コスト汎用ヘッダーピン製造 |
| C19400（鉄銅） | 65 | 400-480 | 自動車用端子、高強度 |
| 303/304 ステンレス鋼 | ~2.5 | 500-700 | 耐食性ピン、医療機器 |
| C15100（ジルコニウム銅） | 92 | 350-420 | 高温バッテリーピン、溶接チップ |
メッキは外観上の問題ではありません。フレッチング腐食、挿入力、環境耐久性を決定します。
金メッキコネクタピン – Ni下地+金メッキ、0.5～2.5μmの金は、低電圧信号、高嵌合サイクル、酸化防止に適しています。典型的な用途は、医療機器、試験装置、通信ネットワークおよび関連機器です。
銀コンタクトピン – 銀メッキ、2～10μmの銀は最も高い導電性（最も低い接触抵抗）を持ちますが、硫黄にさらされると腐食する可能性があります。典型的な用途には、大電力スイッチやブスバーがあります。
ニッケルメッキコネクタピン – 2～5μm。非常に硬く、耐食性があり、拡散バリアとして機能します。産業用コネクタで一般的に使用されます。
錫メッキ – 3～8μmのマット錫。民生用電子機器向けのコスト効率の良い接点を提供します。嵌合サイクル数が少ない（50回未満）アプリケーションに最適です。
OEMコネクタピン製造では、選択メッキを推奨することがよくあります。接触領域のみ金メッキを施し、はんだテール部は錫メッキとします。これにより、性能を犠牲にすることなくコストを削減できます。
多くの精密ピンメーカーは、大量生産で単純な形状の場合、順送スタンピングや冷間ヘッディングを採用しています。
しかし、以下のような場合には、スイス式スクリュー加工が優れています：
複雑な3次元形状 – 異径段付き、アンダーカット、ねじ、穴、溝、アール加工
厳しい公差 – 直径±0.005 mm、長さ±0.02 mm
小中ロット生産 – 100～100,000個で、ハード工具費が不要
短納期のピンメーカー – 試作品5～7日、量産品2～3週間
マイクロ精密旋削 – 直径0.3 mm～32 mm、長さ最大300 mm

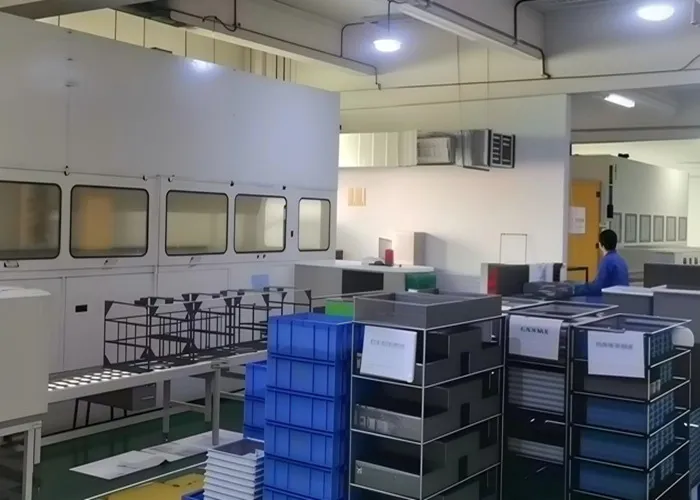

シティズンおよびツガミのCNCスイス式自動旋盤で製造される製品は、自動バーフィーダー、自動部品取り出し装置、工程内プロービング方法とプロセスを使用して、24時間年中無休で製造されています。クロスドリル加工、タップ加工、ローレット加工、バニシング加工、さらにはスプリング内蔵型ポゴピンの組み立てなど、二次加工サービスも提供しています！
詳細は 量産対応CNCスイス式加工サービス をご覧ください！
カスタムコネクタピン製造の図面をお持ちですか？ 当社のエンジニアが24時間以内にDFMをレビューします。低ロット（100～2000個）のコネクタピン製造も、高額な段取り費用なしで対応可能です。 試作品の見積もりをリクエストする →
業界によって、機械的、電気的、規制上の要件は異なります。
Falcon CNC Swissは、5つの主要セクターで豊富な経験を持っています：
大手自動車用コネクタピンサプライヤーとして、エンジンコントロールユニット、バッテリー管理システム、充電インレット、照明モジュール用のピンを製造しています。一般的な材料：C19400、C15100、ステンレス鋼。メッキ：錫（コスト重視）または金（信号用）。IATF 16949プロセス基準に準拠し、重要な特徴については100%の寸法検査を実施しています。 自動車精密加工の詳細 →
医療グレードのコネクタピンには、ISO 13485準拠のプロセス、不動態化処理（ステンレス鋼の場合）、そして低信号ノイズのための金メッキが要求されることがよくあります。当社は、心電図ケーブル、手術用ロボット、植込み型デバイスプログラマー、診断機器向けのピンを製造しています。材料：303/304/316ステンレス、チタン、BeCu。
5G基地局、光ファイバークロージャー、RFコネクタ向けに、通信用コネクタピンはインピーダンス制御を維持し、屋外環境に耐える必要があります。当社は、無電解ニッケル＋ハードゴールドメッキ
