精密ヒートシンク加工 | カスタムアルミニウム・銅ソリューション

Falcon CNC Swissは、高精度な熱ソリューションの大量ヒートシンク加工を専門とする、カスタムヒートシンクの大手メーカーおよびサプライヤーです。電子機器、コンピューティング、自動車用途向けに、複雑なフィン設計を持つ高性能なカスタムアルミニウムヒートシンクおよびカスタム銅ヒートシンクを製造しています。当社のヒートシンク製造の卓越性は、最も困難なプロジェクトの熱管理ニーズに対応します。

お問い合わせ 



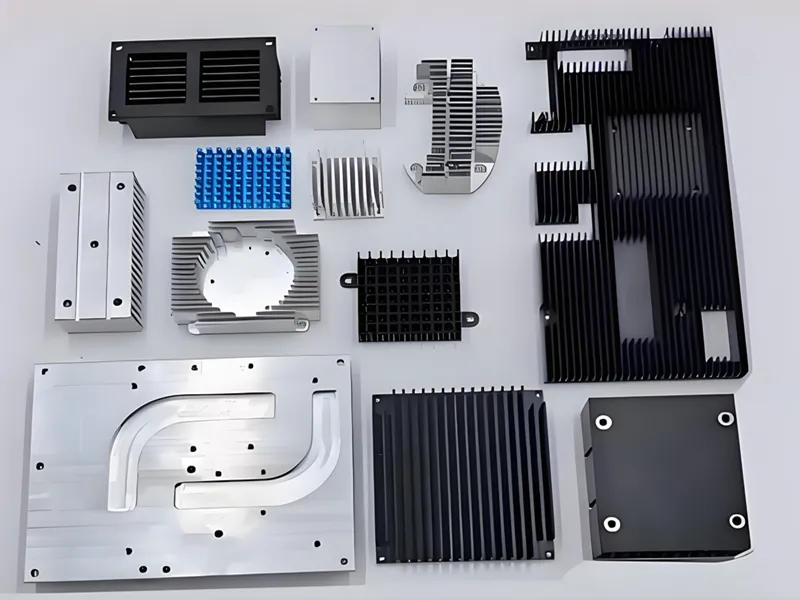

当社のカスタムヒートシンク製造能力

当社は、高度な多軸CNC技術とツーリングを使用して、以下の課題に対処しますカスタムヒートシンク製造:

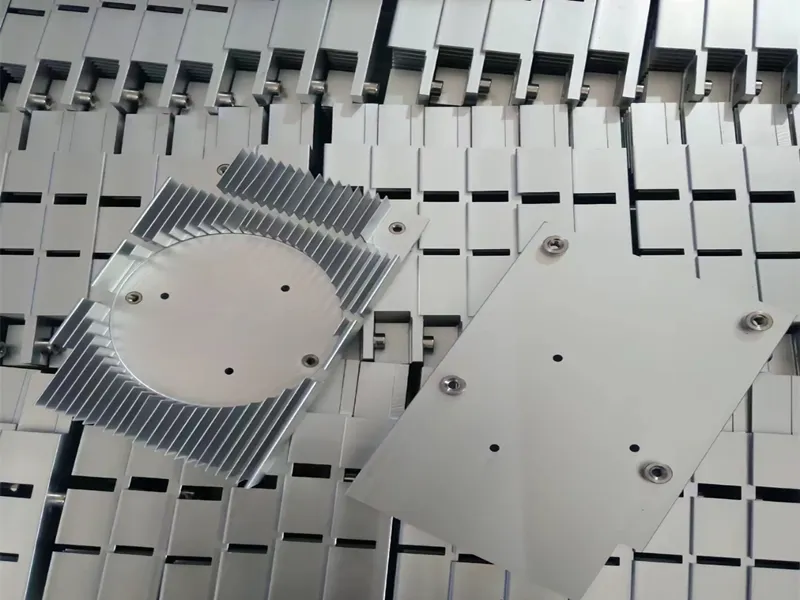

薄フィン加工：厚さわずか0.5mm、アスペクト比15:1までのフィンを精密加工
高速生産：最適化された工具経路と加工技術により短いサイクルタイムを実現
複雑形状：カスタムピンフィン、ストレートフィン、千鳥フィン設計
表面品質：熱界面を最適化する優れた表面仕上げ

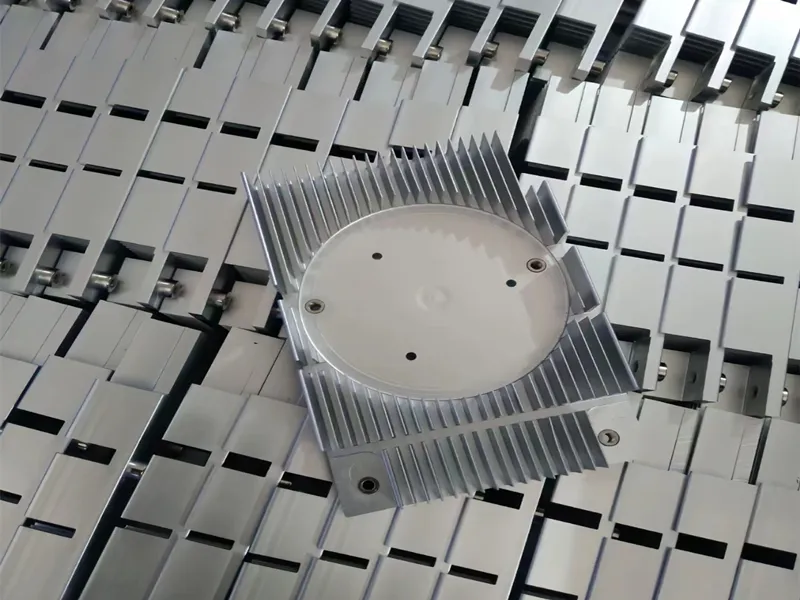

当社のCNC加工ヒートシンクは、優れた熱性能と完璧な寸法精度を提供し、お客様の組立要件を満たします。

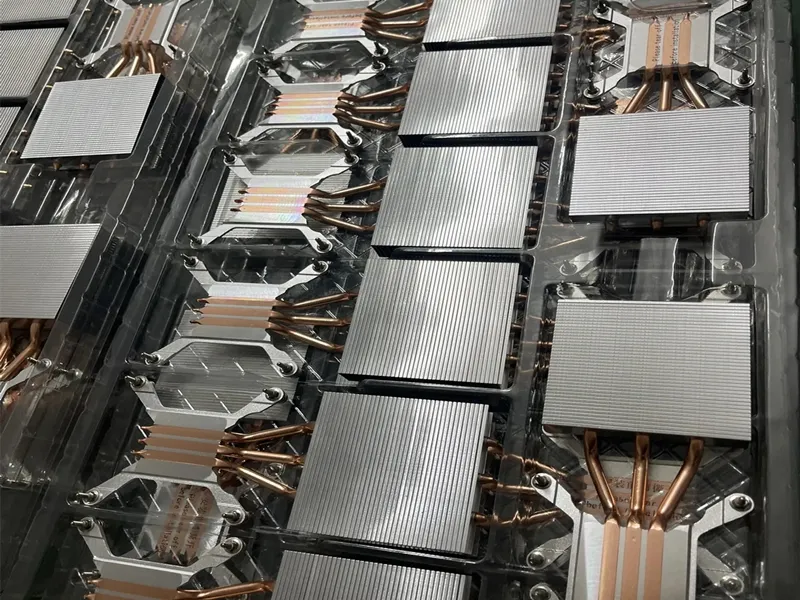

カスタムヒートシンク製造ソリューションの利点

リーダーとしてカスタムヒートシンクメーカー当社はすべての製造工程に関する推奨事項を提供します。CNC機械加工ヒートシンクは、より要求の厳しい用途に最適な性能を提供します。

材料特性:

当社は、6061-T6アルミニウム（167 W/mK）を提供しています。これは、ダイカストA380（96 W/mK）と比較して、熱的・機械的特性が大幅に優れています。さらに、最大の性能を得るために銅C11000（≥380 W/mK）もご用意しています。
精度の最適化:

フィン厚に関しては、15:1のアスペクト比で0.5mmを実現可能であり、これによりダイカストアルミニウムや押出成形では決して得られない放熱面積を提供します。
統合生産:

当社は、取り付け機能とカスタム形状を一体化したヒートシンクを1回の工程で製造でき、二次加工の必要性を排除します。
スピードと柔軟性:

プロトタイプから大量生産まで数日で対応可能で、金型費用がかからないため、迅速な設計変更と市場対応が可能です。

大量生産によりダイカストや押出成形が好まれる場合、当社は信頼できる製造パートナーを管理し、一元管理された品質管理を引き続き提供します。お客様の用途に適したプロセスをお探しの場合は、[無料の設計相談] を当社のエンジニアとご相談ください。

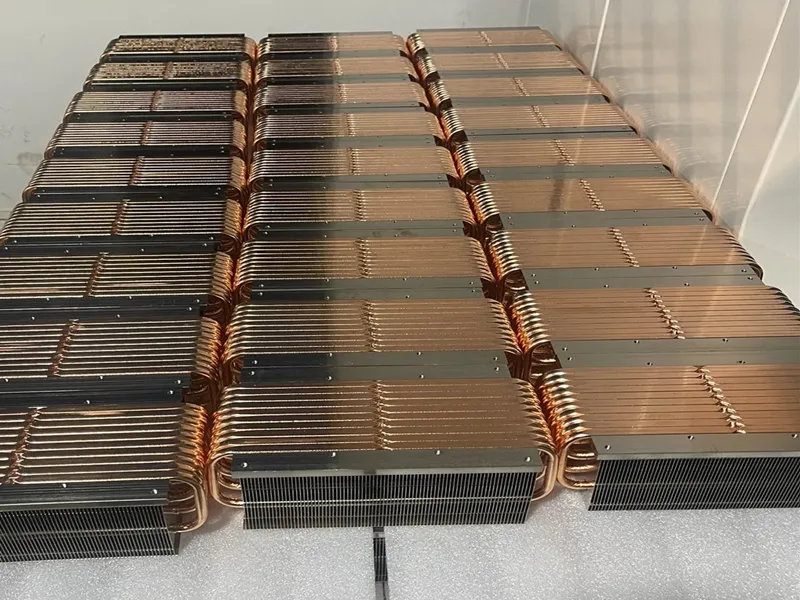

カスタムアルミニウムおよび銅製ヒートシンクの高性能

Falcon CNC Swissでは、お客様の性能仕様、数量要件、予算に合わせた包括的な熱管理ソリューションを提供しています。当社は精密な高量CNC加工に重点を置いていますが、カスタムアルミニウムおよび銅製ヒートシンク特定の用途では、より適した他の製造プロセスが存在することも認識しています。

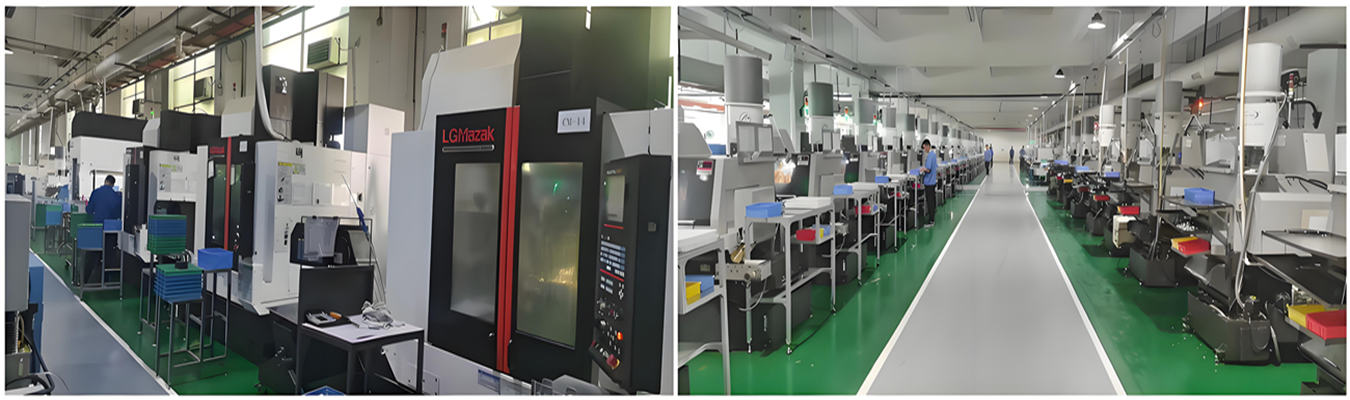

精密CNC加工電子部品向けカスタムヒートシンクメーカー

ここでは製造プロセスの比較を詳しく説明しています。Falcon CNC Swissで最も付加価値の高いソリューションをお選びください：

パラメータ	CNC加工ヒートシンク	ダイカストヒートシンク	押出ヒートシンク
プロセス	固体ビレットからのコンピュータ制御によるフライス加工	溶融金属を高圧で鋼製金型に注入	加熱されたアルミニウムを成形ダイに通して連続プロファイルを作成
材料	カスタムアルミニウムヒートシンク 6061-T6、6063-T5、7075-T6	アルミニウム A380、ADC12	アルミニウム 6063-T5（最も一般的）、6061-T6
	カスタム銅製ヒートシンク	亜鉛合金 ZA-8
	C11000（Cu≥99.9%）
熱性能	優れている	Good	非常に良い
熱性能	気孔なし、最適密度、精密なフィン形状により表面積最大化	気孔により実効伝導率が低下する可能性あり	均一な結晶構造、押し出し方向に良好な導電性
設計の柔軟性	最高	High	限定的
設計の柔軟性	無限の複雑さ：任意の形状、薄いフィン、カスタムベース高さ、統合機能	複雑な3D形状、ロゴ、取り付け機能が可能	一定断面のみ、ダイ設計能力に制限
表面仕上げ	優れている	Good	Good
表面仕上げ	機械加工面はそのまま組み立てまたは陽極酸化処理が可能	重要な表面には二次加工が必要な場合あり	押出し状態でも一般的に良好、加工または陽極酸化処理可能
工具コスト	None	High	中程度
工具コスト	カスタム工具不要、試作品や設計変更に最適	鋼製金型への多額の投資が必要	カスタム押出ダイが必要、鋳造金型よりは安価
生産数量	試作品から高数量	非常に高数量	中～高数量
生産数量	複雑設計の高数量ヒートシンク生産に最適	非常に大ロット（50,000個以上）の場合のみ経済的	標準プロファイルの長期生産にコスト効率が良い
コスト構造	部品単価は高いが、工具投資なし	部品単価は非常に低いが、初期工具投資が高い	部品単価は低く、工具投資は中程度
主な利点	• 最適な熱性能のための設計の自由度	• 非常に高数量での最低部品単価	• 優れたコストパフォーマンス比
	• 工具コストなしの迅速な試作	• 単一工程での複雑な3D形状	• 良好な熱性能
	• 精密加工機能と厳しい公差	• 良好な寸法一貫性	• 連続長さの利用可能性
	• 完全密度による優れた材料特性	• 高い生産レート	• 一貫した断面品質
理想的な用途	• 高性能コンピューティング	• 民生用電子機器	• LED照明システム
	• 航空宇宙・防衛システム	• 自動車部品	• 電源装置
	• 電気通信機器	• LED照明ハウジング	• 産業機器
	• 医療機器	• 大量生産の商業製品	• 熱交換器システム
	• 少量生産の特殊用途		• 標準プロファイル要件

 

なぜFalconがヒートシンクサプライヤーとして選ばれるべきか？

熱工学の専門知識：熱伝達の原理を理解し、最適なパフォーマンスのためにカスタムヒートシンク設計の最適化を提供します
大量生産：自動化された製造セル大量のヒートシンク生産一貫した品質で
総合製造サービス：材料選定、CAD、精密機械加工、ダイカスト、押出ソリューションバリ取り、仕上げ（アルミニウムの陽極酸化や銅の不動態化など）
品質保証：を使用して統計的工程管理（SPC）生産ロット全体で寸法精度と熱性能の一貫性を確保できます。
設計製造性（DFM）：当社のエンジニアは無料でDFMヒートシンク設計のパフォーマンスとコスト効率のすべての側面を最適化するための解析を提供します。
