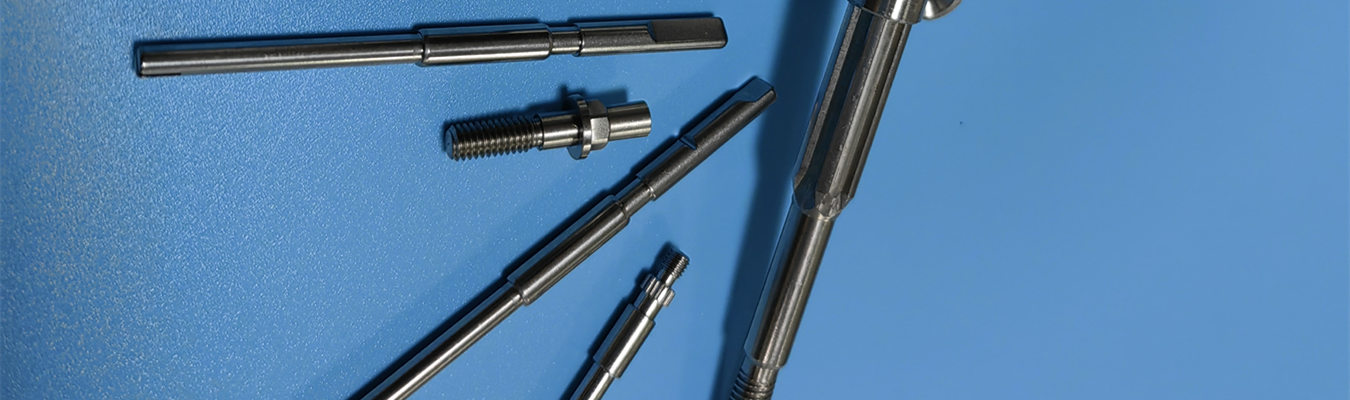

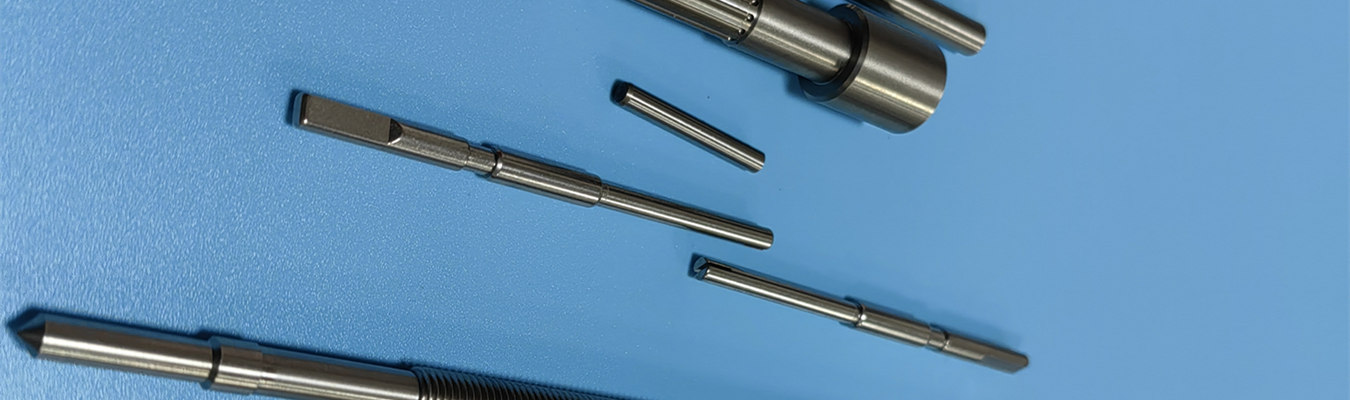

小型シャフトは、高精度な運動機構の基本構成部品であり、さまざまな用途に使用されています。手術ロボットの小型モーターシャフトやドローンモーターの極小シャフトは、毎分60,000回転で回転することがあります。医療機器用のステンレス鋼製小型シャフト、高摩耗環境用の超硬合金製小型シャフト、または光学的位置合わせを達成するために厳しい公差で製造された小型シャフトが必要な場合、その製造方法は性能に影響を及ぼします。Falcon CNC Swissは、厳しい公差、鏡面仕上げを備えたカスタム小型シャフトを製造し、スイス式旋盤加工とスクリューマシン製品の知識を組み合わせることで、完全な材料の柔軟性を提供します。
小型シャフトは単に大型シャフトを縮小したものではなく、トルクを伝達し、回転部品を支え、負荷下で同芯性を維持し、最小限のスペースで何千回、何百万回ものサイクルに耐える精密部品です。そのため、小型シャフトの製造が不十分だと、振動を引き起こし、ベアリングの早期故障、位置ずれ、無駄を生じさせる可能性があります。逆に、小型シャフトが最適な硬度、表面仕上げ、幾何学的精度を達成するために精密研削工程で製造されれば、一般的に機器寿命を2倍に延ばし、システムの性能を向上させます。
スイス型自動旋盤（スイス式スクリューマシンまたはスイス式旋盤とも呼ばれる）は、一般的な小型シャフトメーカーが要求するタイプの小型シャフトを生産するための「ゴールドスタンダード」と見なされています。スイス式旋盤加工は従来のCNC加工とは異なり、ガイドブッシュを使用して切削工具のすぐ隣でワークを支えます。これにより、加工中のワークのたわみ量が最小限に抑えられ、20:1を超える極端な長さ対直径比が可能になります。Falcon CNC Swissでは、少量の試作品から大量生産のマイクロシャフトまで、カスタム小型シャフトを提供しています。
小型シャフトまたはマイクロシャフトは、直径が通常5mm未満、場合によっては0.1mmという非常に細い円筒です。長さはほとんどの用途で直径の20倍を超えることがあり、一般的なプロファイルには、運動の伝達、回転部品の支持、機械アセンブリ内での部品の精密配置が含まれます。
品質の高い小型シャフトは以下の特性を持ちます：
小径：標準範囲は1mm～5mm、マイクロシャフトは0.1mmまで
大きな長さ対重量比：生産時の信頼性ガイドとして5～25倍の標準比率
高い同芯性：数ミクロン以内の真円度/振れ
精密な表面仕上げ：低摩擦動作のための0.4～0.8マイクロインチの表面仕上げ
指定硬度：摩耗特性に応じて焼入れまたは浸炭焼入れ
工学的な力学の観点から、シャフトはその負荷に基づいて主に2つのタイプに分類されます：
| タイプ | 負荷 | 一般的な用途 | 小型シャフトの例 |
|---|---|---|---|
| 回転シャフト（伝達シャフト） | 曲げモーメント + トルク（同時に） | 最も一般的なシャフトタイプ；回転要素を支えながら動力を伝達 | モーターシャフト、ギアシャフト、ロボットのドライブシャフト |
| スピンドル / アクスル（非トルクシャフト） | 曲げモーメントのみ（トルクなし） | 動力を伝達せずに回転部品を支える；回転するか（鉄道アクスル）、静止するか（プーリーサポート） | アイドラシャフト、ガイドローラー、サポートピン |
| ドライブシャフト（純トルクシャフト） | トルクのみ（曲げモーメントなし） | 負荷を支えずにコンポーネント間でトルクを伝達 | フレキシブルシャフト、カップリングシャフト、長くて細いトルクチューブ |
ほとんどの小型ドライブシャフトは回転シャフトタイプであり、運動中にねじり荷重と横方向の曲げ荷重の両方に耐える必要があります。この二重荷重要件を満たすには、適切な材料の選択、選択した材料に適した熱処理プロセス、および製造中の正確な幾何学的精度が極めて重要です。
負荷基準による分類に加えて、小型ドライブシャフトはその形状（中実対中空、段付き対ストレート、スプライン対キー）、および端部の形状やスタイル（ねじ付き、フラット、ピンやボルト用の穴あき、ノッチ、セレーション、マウント）によってもグループ化できます。
製品開発において、「カスタムドライブシャフトには価値があるのか？」という質問がよく出ます。それは用途に完全に依存します。標準的な長さと直径の市販部品がある中で、カスタム小型シャフトへの投資が真に価値を持つ状況は以下の通りです：
スペースが制約されている – カスタム長さ、小径、段付き形状が標準シャフトでは適合しない場所に適合
性能要求が特定されている – 厳しい公差（±0.002 mm）、特殊な材料（チタン、インコネル、超硬合金）、または独自の表面仕上げ
組み合わせ部品との統合 – シャフトがカスタムベアリング、ギア、エンコーダー、ハウジングとインターフェースする必要がある
量産が治具を正当化する – 生産ロットでは、単価が劇的に低下し、カスタムシャフトが経済的になる
信頼性がミッションクリティカル – 医療機器、航空宇宙アクチュエーター、手術ロボットは、汎用部品による故障のリスクを冒せない
Falcon CNC Swissは、小型ドライブシャフトメーカーとして、CNC機械加工部品に対してNREツーリング費用なしで、カスタム小型シャフト設計サービスを提供しています。最低25個からの試作ロットで、本格的なマイクロシャフト生産に着手する前に徹底的なテストが可能です。
従来のCNC旋盤では、ワークの一端がチャックで固定され、残りのワーク長さは支持されず、切削力にさらされます。部品が長さ対直径比3:1を超える小型シャフトの場合、支持されていない長さがたわみ、テーパーやびびりを発生させ、完成部品に寸法ばらつきを生じさせます。対照的に、スイス式旋削加工には追加のガイドブッシュがあり、切削点でワークを即座にサポートするため、支持されていない長さはバー直径の約1～2倍になります。
以下に技術的な比較を示します：
| パラメータ | 従来のCNC旋削 | スイス型CNC旋削 |
|---|---|---|
| 最小径 | 通常≧3 mm | ≧0.3 mm（0.012″）標準；特殊セットアップで0.1 mmまで対応可能 |
| 最大L/D比（無支持） | たわみが許容範囲を超えるまで≦3:1 | 信頼性高く≧20:1；最適化されたツールパスで25:1も達成可能 |
| 典型的な直径公差 | ±0.013 mm～±0.025 mm | ±0.005 mm標準；重要部位で±0.002 mm |
| 位置公差 | ±0.05 mm標準 | ≦±0.025 mm（0.001″）[参照：11] |
| 表面仕上げ（加工まま） | Ra 0.8 μm～1.6 μm | Ra 0.2 μm～0.4 μm標準；研削でRa 0.1 μm |
| 同芯性 / 真円度 | 短い部品で≦0.005 mm、長さとともに劣化 | 真円度≦0.001 mm；同軸度≦0.002 mm |
Falcon CNC Swissでは、最大10軸の動き、ライブツーリング、サブスピンドル機能を備えた、Citizen、Star、Tsugamiのスイス型CNC旋盤を運用しています。極限の精度（±0.0001″（±0.0025 mm））が要求されるマイクロシャフトには、スイス式旋削と自社のセンターレス研削および超仕上げを組み合わせています。
新しい医療機器、ロボットアクチュエーター、電子アセンブリ向けに信頼性の高い精密小型シャフトメーカーをお探しですか？ 2D図面または3DCADファイルをお送りください。当社のエンジニアが24時間以内に最適な材料、公差クラス、表面仕上げを推奨します。無料のDFMレビューを入手 →
材料の選定は、小型シャフトにとって最も重要なエンジニアリング上の決定事項の一つです。材料は、被削性、強度、硬度、耐食性、コストのバランスを取らなければなりません。以下は、Falcon CNC Swissでの経験に基づく包括的な材料ガイドです。
ステンレス鋼製小型シャフトは、耐食性、強度、被削性の優れた組み合わせにより、医療、ロボット、エレクトロニクス業界で最も一般的な選択肢です。
303ステンレス鋼 – 快削性グレード；量産のスイス式旋盤加工品に最適。硫黄含有量により切りくず分断性が向上し、工具摩耗が低減。
304ステンレス鋼 – 303よりも優れた耐食性；やや加工が難しい。食品グレードおよび医療用途に使用。
316ステンレス鋼 – 優れた塩化物耐性（体液、海水）。医療機器や海洋センサーのゴールドスタンダード。
17-4 PHステンレス鋼 – 析出硬化処理によりHRC 38-45；高強度で優れた疲労耐性。航空宇宙アクチュエーターや高応力シャフトに使用。
440Cステンレス鋼 – 完全焼入れでHRC 58-60；優れた耐摩耗性だが加工が難しい。ベアリングシャフトなどの高摩耗用途に使用。
研磨性の高い用途や鋼よりもはるかに高い弾性率（剛性）が求められる用途では、超硬合金製小型シャフトが優れています。超硬合金の硬度は約89～92 RHA（約70～72 HRCに相当）、弾性率は鋼の約3倍です。ただし、超硬合金は非常に脆い材料であり、旋削ではなく特殊な研削で加工する必要があります。超硬合金シャフトの製造工程では、センターレス研削と放電加工が使用されます。
工業用純チタン（Grade 2）またはGrade 5 Ti-6Al-4V製マイクロシャフトは、強度と重量の優れたバランスを提供します。さらに、これらの材料は優れた耐食性を示し、ASTM F136に従って完全な生体適合性を有します。これらの材料は、整形外科用手術器具、埋め込み型デバイス用コンポーネント、および全体的な重量削減が重要な航空宇宙アクチュエーターの製造に一般的に使用されています。
