すべての測定システムにおいて、センサー継手は機械的な基盤として機能し、感度の高い電子部品をプロセス媒体に接続し、ねじ山の完全性、圧力定格、耐食性を維持します。高圧の石油・ガス用途にステンレス鋼製センサー継手が必要な場合、食品グレードの環境に適した真鍮製センサー取付金具、または強力な化学薬品と共に使用するPTFEライニングセンサーコネクタが必要な場合でも、その信頼性は製造方法によって決まります。Falcon CNC Swissは、スイス式加工とスクリューマシン加工の両方の経験を活かしてセンサー継手を設計・製造し、ミクロンレベルのねじ精度、再現性のあるシール面、そしてアセンブリに統合可能なコンパクトサイズを実現しています。
プロセスエンジニア、計装エンジニア、メカニカルエンジニアとして、センサー継手は単なるアダプター以上のものであることをご存知でしょう。それは、センシングエレメントを保護し、プロセスから密閉し、信号の完全性を維持する独自のインターフェースです。不適切に加工された継手は、焼き付き、漏れ、センサーの位置ずれ、そして非常に高額なダウンタイムといった問題を引き起こします。対照的に、適切なねじクラス、表面粗さ、材料選定で正しく加工された継手は、センサーの寿命を延ばし、メンテナンス間隔を拡大します。
スイス式スクリューマシン（スイスCNC）は、特定のOEM仕様に合わせた精密センサー用金物を製造するための優れた方法です。スイスCNCは、ガイドブッシングを用いて切削工具使用時にワークピースを直接支持するため、加工部品のたわみを低減し、非常に長い長さ対直径比や複雑な内径/外径ねじプロファイルを可能にします。Falcon CNCでは、1個のプロトタイプから50万個以上のセンサー部品を一貫した正確な形状で量産する場合でも、カスタムセンサー継手製作ソリューションの作成を専門としています。
コネクタおよび継手製造のための当社のスイス式加工サービスの詳細についてはこちらをご覧ください。
継手の仕様を詳しく見る前に、完全なセンサーアセンブリの中で継手がどこに位置づけられるかを理解することが役立ちます。
一般的な産業用センサーは、それぞれが特定の機械的および電気的要件を持つ、いくつかの異なるコンポーネントで構成されています。
| センサーコンポーネント | 機能 | 一般的な材料（継手関連） |
|---|---|---|
| センシングエレメント（例：熱電対接点、ピエゾ抵抗ダイ、RTD） | 物理的パラメータ（温度、圧力、近接）を検出する | 該当なし – 通常はセラミック、シリコン、または特殊合金 |
| センサーハウジング/本体 | センシングエレメントと電子機器を囲み保護する | ステンレス鋼、真鍮、アルマイト処理アルミニウム、チタン |
| 継手/プロセス接続 | センサーをプロセス容器または配管に取り付け、媒体に対するシールを提供する | ステンレス鋼、真鍮、PTFEライニング、チタン |
| センサーコネクタ（電気） | センサーから制御システムへ信号を伝送する（例：M12、円形） | ニッケルメッキ真鍮、ステンレス鋼 |
| 取付ブラケット/アダプター | センサーを正しい向きに配置し、振動から絶縁する | アルミニウム、ステンレス鋼 |
| ねじインサート/ポートアダプター | 異なるねじ規格間の適合（例：NPTからBSPP） | 真鍮、ステンレス鋼 |
センサー継手メーカーとして、Falcon CNC Swissは、センシングエレメントを実際のプロセスに接続するステンレス鋼製センサー継手、真鍮製センサー取付金具、およびアダプターコンポーネントを製造しています。当社の継手は、厳格なねじ規格で加工され、Oリング、ガスケット、またはテーパーねじシーラント用に準備されたシール面を備えています。
「センサーコネクタ」という用語は、2つの異なるインターフェースタイプを指すことがあり、エンジニアは指定する際に正確である必要があります。
これらのコネクタは、センサーからの出力（電圧、電流、デジタル信号）をコントローラーまたはデータ収集システムに中継します。センサーコネクタの一般的な業界標準としては、M12円形コネクタ（12mmロックねじ、センサー用Aコード、フィールドバス用Bコード、Ethernet用Dコード）、M8コネクタ（コンパクトセンサー用、Aコード）、Deutsch、AMP、またはその他のピン構成があります。電気センサーコネクタは、耐食性のあるシェル（ニッケルメッキ真鍮またはステンレス鋼）、接触抵抗を最小限に抑える金メッキ接点、および環境シール（IP67/IP69K）が必要です。
Falcon CNC Swissは、自動車用センサーコネクタのメーカーであり、産業用コンポーネントのサプライヤーでもあり、これらのコネクタを構成するねじ付きシェル、カップリングナット、ピンハウジングを、確実な嵌合のために非常に厳しい同心度公差で機械加工しています。

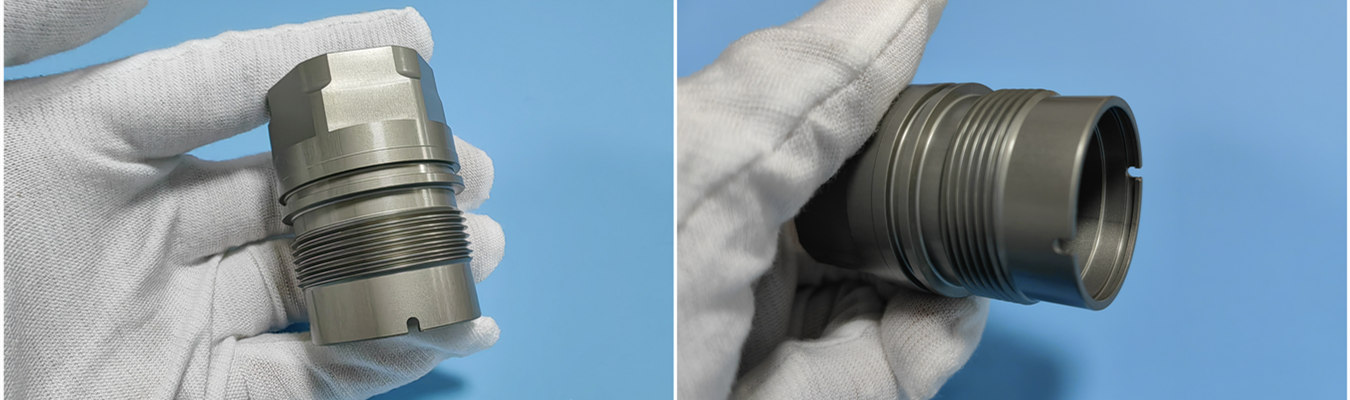

このガイドの主な目的は、センサーを実際のプロセス（配管、タンク、または容器）に取り付ける機械的継手を説明することです。機械的継手は、プロセス圧力に耐え、媒体の腐食効果に抵抗し、多くの場合、ダウンタイムなしでセンサーの取り外しを可能にする必要があります（例：圧縮継手）。
NPTセンサー継手（北米規格）またはBSPPセンサーアダプター（英国/欧州規格）、メートルねじセンサー継手、油圧システム用高圧センサーコネクタのいずれが必要であっても、ねじ山の品質、表面仕上げ、および同心度はすべて、信頼性の高いシールのために非常に重要です。
ねじの互換性は、センサー継手の仕様において最も一般的な工学的課題です。以下は、Falcon CNC Swissで製造する3つの主要なねじファミリーの比較です。
NPTセンサー継手は、60°の角度と1:16のテーパーを持つテーパーねじ形状を利用しています。NPTオス継手は、締め付けることでNPTメスねじを変形させ、それらの間にシールを形成します。しかし、シールされていない山と谷の接続（らせん状の漏れ経路を残す）が存在するため、漏れのない動作を実現するには、シーラント（PTFEテープやパイプドープなど）が必要です。このシールプロセスは通常、産業環境での一般的な使用では効果的ですが、過大なトルクによるポートの割れを避けるために、トルクの適用には細心の注意を払う必要があります。
BSPPセンサーアダプターのねじ形状は平行（ストレート）で、アダプターの軸に対して55°の角度を持ちます。自己シールねじであるNPTとは異なり、BSPPねじは、接着ワッシャー、Oリング、またはガスケットなどの二次的なシール方法が必要で、これらは平坦面またはざぐり穴に圧縮されます。このため、BSPPアダプターは、ねじの摩耗が問題となる繰り返しの組立・分解を伴う用途に最適です。
メートルねじセンサー継手は、通常、米国ベースの油圧、自動車、およびEUベースの産業用途で見られ、一般的にM12×1.5、M14×1.5、M16×1.5、M20×1.5などのオス/メスバージョンがあります。シールは通常、銅ワッシャー、Oリング、または接着シールを機械加工面に使用して行われます。これにより、メートルねじは良好なトルク制御を実現し、高圧油圧センサーや自動車用圧力トランスミッターに広く使用されています。
| ねじ規格 | ねじ角度 | テーパー | シール方法 | 一般的な用途 |
|---|---|---|---|---|
| NPT | 60° | テーパー（1:16） | ねじ変形 + シーラント | 北米の産業、空圧、低～中圧 |
| BSPP（G） | 55° | 平行 | シール面のワッシャー、Oリング、またはガスケット | 欧州の計装、食品グレード、油圧 |
| BSPT（R） | 55° | テーパー | ねじ変形 + シーラント（NPTと類似） | 欧州の管継手、蒸気、高温 |
| メートル（ISO 261） | 60° | 平行（大半）または細目 | 接着シール、銅ワッシャー、Oリング面シール | 自動車用センサー、油圧、高圧 |
| UNF / UNC | 60° | 平行 | ワッシャーまたはOリング面シール | 航空宇宙、防衛、旧型設備 |
Falcon CNC Swissでは、すべてのCitizenスイスCNC旋盤で、NPTセンサー継手（ASME B1.20.1によるクラス2A/2B）、BSPPセンサーアダプター（ISO 228）、およびメートルねじセンサー継手（6H/6g公差）を製造しています。
材料の選択は、センサー継手設計において最も重要な決定事項であると言えます。継手は、プロセス媒体（腐食性の有無にかかわらず）、温度極限、機械的振動、圧力スパイクに耐える必要があります。以下は、Falcon CNC Swissが各用途で材料選定にどのように取り組んでいるかです。

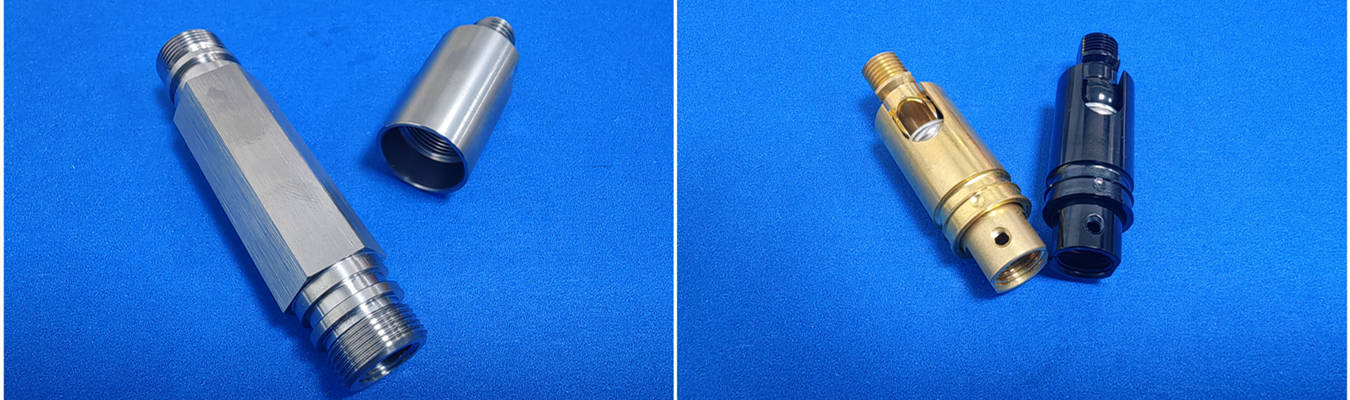

ステンレス鋼（グレード303、304、316、316L、17-4 PHなど）製のセンサー継手は、最も要求の厳しい環境で使用するための最良の汎用オプションです。ステンレス鋼は、クロム酸化物の不動態層により、高い耐食性を備えています。また、広い温度範囲（-40°C～+400°C）にわたって高い強度を持ち、圧力定格は6,000 PSIを超え、食品グレード、化学、海洋用途など、さまざまな用途での使用が
