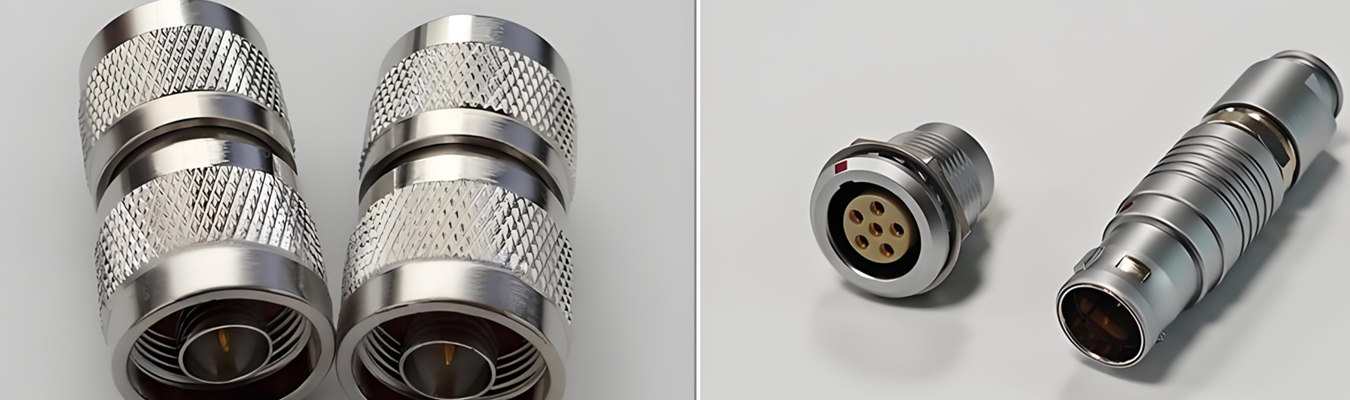

同軸ケーブル、アンテナ、高周波回路はすべてRFコネクタで接続されており、その製造方法（形状、表面仕上げ、使用材料の一貫性）に変化が生じると、RF信号の品質に悪影響を及ぼし、挿入損失を増加させ、シールド性能を低下させます。RFコネクタメーカーとして、Falcon CNC Swissはスイス式スクリューマシニングを採用し、精密機械加工されたRFコネクタ（ピンコネクタ、ハウジング、シェル、誘電体インサートを含む）を製造しています。これにより、リターンロスを維持し、該当RFコネクタを介したEMI漏洩（DC～ミリ波帯域）を最小限に抑えます。
RFコネクタの世界では、GHz帯域の周波数を扱う場合、1ミクロン単位が絶対的に重要です。RFコネクタのコンタクトピンの機械加工が不適切だと、インピーダンスの不連続が発生します。RFコネクタハウジングの壁厚が均一でないと、放射が発生します。RF同軸コネクタを使用する場合、エンジニアは非常に厳しいVSWR（電圧定在波比）とPIM（不動態相互変調）の仕様を満たすコネクタを求めています。
スイス式自動旋盤（スクリューマシンとも呼ばれる）は、工作物のたわみを排除し、サブミクロンより優れた表面仕上げを実現し、0.005 mmの同心度を保持できるため、RFコンポーネントの精密機械加工に最適な能力を備えています。Falcon CNC Swissでは、12年以上の業界経験とISO 9001:2015認証を組み合わせ、RFコネクタメーカーにカスタムRFコネクタの製造（試作品から高量産まで）を提供しています。
無線周波数コネクタ（RFコネクタ）は、同軸ケーブルまたは伝送ライン間の電気機械的接続を提供し、無線周波数で使用される際に、すべての動作周波数で制御されたインピーダンス（通常50Ωまたは75Ω）を維持します。RFアプリケーションでは、反射の最小化、漏洩の最小化、損失の最小化によって信号を保存する必要がありますが、低周波コネクタはこれらの考慮なしで使用されることがよくあります。
一般的なRFコネクタのファミリとしては、SMA、BNC、TNC、N型、MCX、MMCX、2.92mm（Kコネクタ）があります。各ファミリは、MIL-PRF-39012およびIEC 61169により、RFコネクタの各ファミリの機械的および電気的特性に関する特定の規格として確立されています。
RFアンテナコネクタは、アンテナを送信機、受信機、トランシーバーに機械的に取り付けるRFコネクタです。例としては、SMAコネクタを使用するWi-Fiルーターアンテナポートや、N型コネクタを使用するセルラーベースステーションアンテナ接続があります。精密さに関する同じ考慮事項（低挿入損失、高再現性、耐候性）が、屋外でRFコネクタを使用する際にも適用されます。

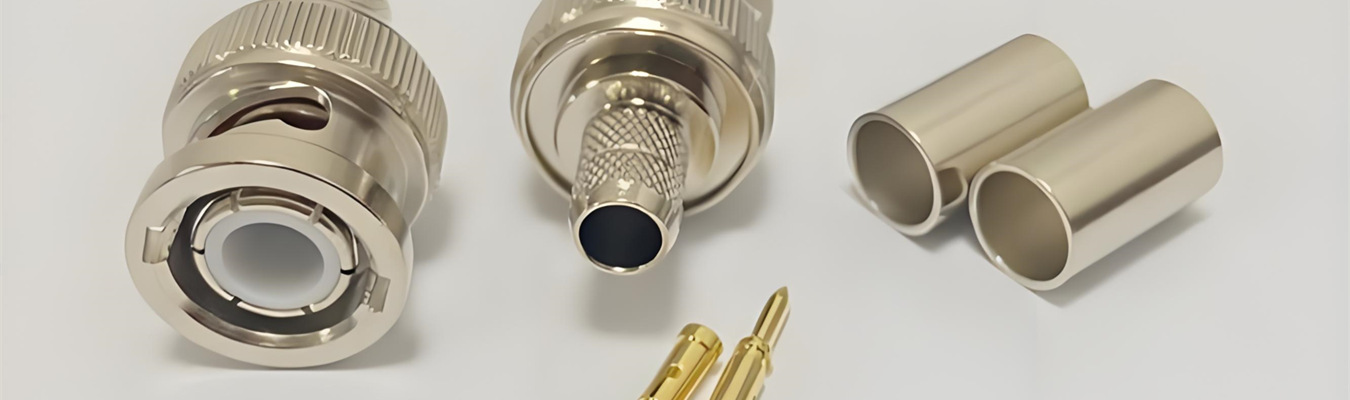

完全なRFコネクタは、いくつかの精密機械加工および成形された部品で構成されています。
以下は、RFコネクタ部品メーカーが厳しい公差で製造しなければならない重要な部品の内訳です：
| コンポーネント | 機能 | 代表的な材料 | 主要な公差 |
|---|---|---|---|
| RFコネクタコンタクトピン（オスセンターピン） | 信号導体、嵌合インターフェース | ベリリウム銅、真鍮、リン青銅 | 直径 ±0.005 mm、表面仕上げ Ra ≤0.2 μm |
| RFコネクタハウジング（ボディ、ナット） | 機械的サポート、インピーダンス整合 | ステンレス鋼、真鍮、アルミニウム（不動態化処理） | ねじ等級 2A/2B、同心度 ≤0.01 mm |
| RFコネクタ用誘電体インサート | 絶縁、インピーダンス制御、センターピンサポート | PTFE、PEI、PEEK、テフロン | 内径/外径の同心度、ボイドなし |
| RFコネクタシェル / 外部コンタクト | シールド、接地、シェル間嵌合 | ニッケルまたは銀メッキを施した真鍮 | フェルール用内径、スナップリング溝 |
| 同軸コネクタ内部部品（ワッシャー、フェルール、ガスケット） | ストレインリリーフ、シール、位置合わせ | 銅合金、ゴム、ステンレス | 均一な壁厚 |
| RFコネクタピンサプライヤー – バネ式またはスロット付きコンタクト | 低嵌合力、高サイクル寿命 | ベリリウム銅（熱処理済み） | スロット付きフィンガー形状、応力緩和 |
専任のRFコネクタ部品メーカーとして、Falcon CNC Swissはすべての金属コンポーネントを棒材から機械加工し、社内またはパートナーによるメッキを調整し、完成品を顧客に渡してプラスチック誘電体インサートと最終組み立てを行います。
電気的性能と環境耐久性は、材料選定に大きく依存します。以下は、低損失RFコネクタ材料とメッキに関する標準的な選択肢です。
ベリリウム銅（C17200） – 優れたバネ力、耐疲労性、導電率（22% IACS）により、ベリリウム銅RFコンタクトのゴールドスタンダードです。センターピン、スロット付きコンタクト、接地フィンガーに使用されます。熱処理により硬度38-42 HRCを実現しつつ、電気伝導性を維持します。
真鍮（C36000） – ハウジング、ナット、非バネ部品にコスト効率が良い。メッキが容易で被削性に優れます。導電率は約28% IACS。
ステンレス鋼（303、304） – 高い機械的強度、耐食性、不動態化処理を必要とするステンレス鋼RFコンポーネント用。屋外または海洋用RFコネクタのカップリングナットやシェルに使用されます。
テルル銅（C14500） – 高導電率（90% IACS）と良好な被削性。バネ力が重要でない低損失センターピンに使用されます。
航空宇宙、医療、試験機器などの高信頼性用途では、金メッキされたRFコネクタ部品が好まれます。硬質金（厚さ0.5～2.5um）がニッケル上にメッキされ、優れた耐酸化性、低接触抵抗、長い嵌合寿命（500回以上）を提供します。
他のメッキオプションも利用可能です：
銀 — 高導電率ですが変色します。高出力RFコネクタ（放送用）で最もよく使用されます。
ニッケル — 外部ケースやシェルに使用。耐食性に優れ、コストも適度です。
不動態化処理 — ステンレス鋼部品の遊離鉄を除去し、耐食性を向上させます。
最適なシールド性能を得るには、外側シェルからケーブル編組までの連続的な導電経路が必要です。当社のRFコネクタシェル工場では、鋭い内側コーナー半径と均一な壁厚を標準とし、EM漏洩を最小限に抑えます。
機械加工部品の3つの特性がRF信号整合性に直接影響します：
センターピンの同心度：センターピンの先端から誘電体で支持されたピン直径までの公差は ≤0.01 mm TIR でなければなりません。中心がずれたピンはインピーダンス不整合を引き起こします。
嵌合インターフェースの表面仕上げ：嵌合面の仕上げは ≤0.2 Ra μm で、オプションで ≤0.1 Ra μm まで可能です。これにより接触抵抗と、滑らかでない表面に起因するPIMが低減されます。
取付カップリングのねじ品質：取付ねじが緩んでいると、ねじの嵌合不良により断続的な接地接続が発生します。ねじは等級2A/2Bで製造され、GO/NO-GOゲージ検査工程を経ます。
さらに、シールド性能は外部シールドケーシングの内孔の仕上げにも依存します。バリや不均一は電界歪みを生じさせます。スイス式機械は、かみそりのように鋭いエッジを持つフリーカット真鍮およびステンレス鋼の外側シェルを生成し、自動的にバリ取りが行われます。
新しいRF同軸コネクタメーカーシリーズを設計中ですか？2D/3D CADデータをお送りください。当社のRF機械加工専門家が、材料推奨、メッキオプション、インピーダンスに重要な寸法指示を含むDFMレポートを提供します。
多くの高体積RFコネクタメーカーは、単純なコンタクトにはプログレッシブスタンピングを、ピンには冷間ヘッディングを使用しています。しかし、スイスCNC機械加工は、複雑で精密なRFコンポーネントに対して明確な利点を提供します：
| 特徴 | スイス式機械加工 | スタンピング / 冷間ヘッディング |
|---|---|---|
| 複雑な3D形状（段付き径、アンダーカット、交差穴、スロット付きフィンガー） | 可能 – 標準的 | 限定的または不可能 |
| 厳しい同心度（≤0.005 mm） | 可能 – ガイドブッシュサポートによる | 達成困難 |
| 試作品および少量のコスト | ハード工具不要、50個から経済的 | 高額な工具費（1k～5kドル） |
| 材料の柔軟性（ベリリウム銅、ステンレス、真鍮、特殊合金） | 幅広い範囲 | 展性材料に限定 |
| 表面仕上げ（切削面 vs. せん断エッジ） | ≤0.2 μm Ra 標準 | せん断エッジは二次仕上げが必要な場合あり |
| カスタム部品のリードタイム | 試作品5～7日、量産2～3週間 | 工具製作後4～6週間 |
高い信頼性が要求されるカスタムRFコネクタ加工（医療、レーダー、5Gインフラ）には、スイス式機械加工が好ましい方法です。Falcon CNC Swissは、シチズンとツガミの旋盤にライブツーリングを装備し、交差穴、スロット、多角形形状に対応しています。
