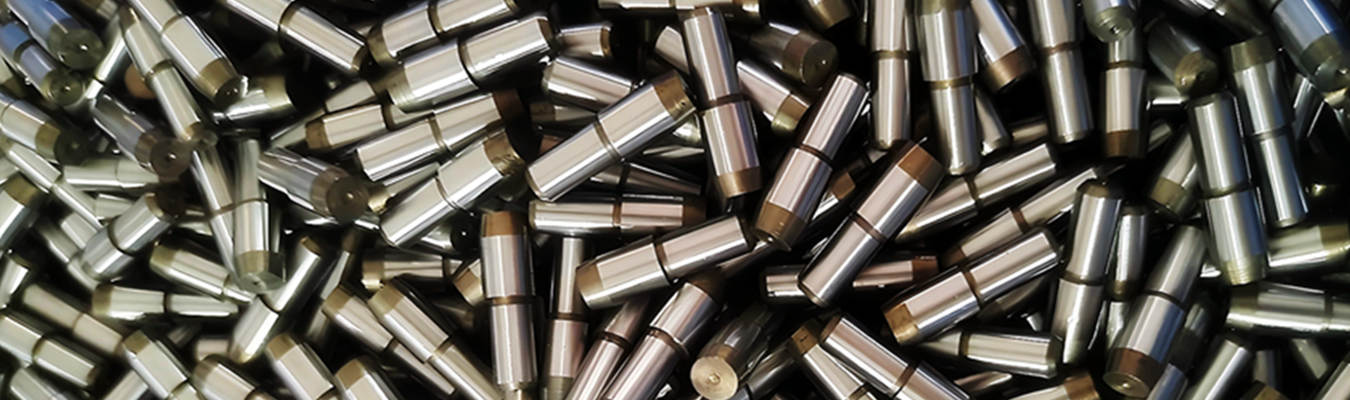

ガイドピンは、精密工具、自動化、およびリニアガイダンスシステムにおいて見落とされがちなコンポーネントです。ガイドピンの素材には、高サイクル金型セット用の焼入れ鋼、摩耗性環境用の超硬合金、耐食性用のクロムメッキなどがあり、それぞれ特定の製造プロセスが必要であり、それが最終的に機械の稼働時間と部品品質に影響を与えます。Falcon CNC Swissは、スイス式自動旋盤加工によるガイドピンの製造能力と、スイス式スクリューマシン部品の製造に関する専門知識を組み合わせ、ミクロン単位の公差、再現性のある硬度、鏡面仕上げのガイドピンを製造しています。
ガイドピンは、単なる既製部品ではありません。その性能は、金型、成形型、ジグ/治具、リニアガイドシステム内での最終的な位置合わせ、寿命、位置決め精度を達成する能力に直接関係します。品質の悪いガイドピンは、焼き付き、早期摩耗、位置ずれ、不良部品を引き起こす可能性があります。一方、適切なクリアランスと表面仕上げで製造された精密研削ガイドピンは、工具寿命を少なくとも2倍にし、メンテナンス頻度を低減します。
スイス式自動旋盤（またはスイス式スクリューマシン）は、ガイドピンの製造に最適であり、ガイドピンメーカーのその他の仕様や要件も満たします。スイス式自動旋盤加工は、工作物を切削工具の近くで支持するため、たわみがなく、比類のない長さ対直径比（25対1）を実現します。Falcon CNC Swissでは、単一のプロトタイプガイドピンから、100％の品質再現性を備えた大量生産（50万個以上）まで、カスタムガイドピンサプライヤーソリューションを提供しています。
ガイドピンは、ダウエルピン、アライメントピン、リーダーピンとも呼ばれ、関連する2つの部品間で直線的なガイド、位置決め、位置合わせを実現する円筒部品です。金型セット、金型半体、治具プレートにはすべてガイドピンが使用され、閉じるサイクルごとに常に同じ位置に戻ることを保証します。また、リニアガイダンスシステムでは、ガイドピンはブッシングやボールベアリングと連動して、非常に低い摩擦で動きを制限します。
ガイドピンの主な機能：
位置合わせ – 上下の工具プレート間の同心性を維持
荷重支持 – プレス加工、成形、射出成形中の横方向の荷重に耐える
耐摩耗性 – 繰り返しの摺動接触に対して硬くて摩擦の少ない表面を提供
位置決め – ワーク、治具、自動化エンドエフェクタの位置決め
Falcon CNC Swissは、金型セットや金型、ジグや治具、プレス工具、および精密な直線運動に依存するシステムに使用される工業用ガイドまたはガイドピンとしてのピンの製造を専門とする産業用ガイドピン工場です。
「ピン」という用語は多くのカテゴリー（ダウエルピン、テーパーピン、スプリングピンなど）を網羅しますが、このセクションでは、工具やリニアガイダンスに使用される位置合わせガイドピンおよびプレス工具ガイドピンに焦点を当てます。
以下は、一般的なガイドピンの種類の技術比較です：
| ピンの種類 | 代表的な材料 | 硬度 (HRC) | 主な用途 |
|---|---|---|---|
| 金型セットガイドピン（ショルダー型） | 焼入れ鋼（52100、SUJ2） | 58-62 HRC | 順送プレス金型 |
| 金型ガイドピン（ストレート型） | ステンレス鋼（440C、420） | 50-55 HRC | 射出成形金型、圧縮成形金型 |
| ジグ・治具ガイドピン | 肌焼鋼（8620、20MnCr5） | 芯部58-62 HRC、表面60-64 | ドリルジグ、組立治具 |
| 超硬ガイドピン | 超硬ソリッド（K10、K20） | 89-92 HRA（約70 HRC相当） | 摩耗環境、高温ガイド |
| 被覆ガイドピン | 焼入れ鋼 + TiN、TiCN、CrN | 65-70 HRC（被覆依存） | 焼き付きやすい材料、無潤滑運転 |
| クロムメッキガイドピン | 鋼 + 硬質クロム（5-15 μm） | 65-70 HV相当 | 腐食環境、長寿命リニアブッシング |
| 研削ガイドピン（センタレス研削） | 各種焼入れ鋼 | 各種 | 最終外径公差 ±0.002 mm |

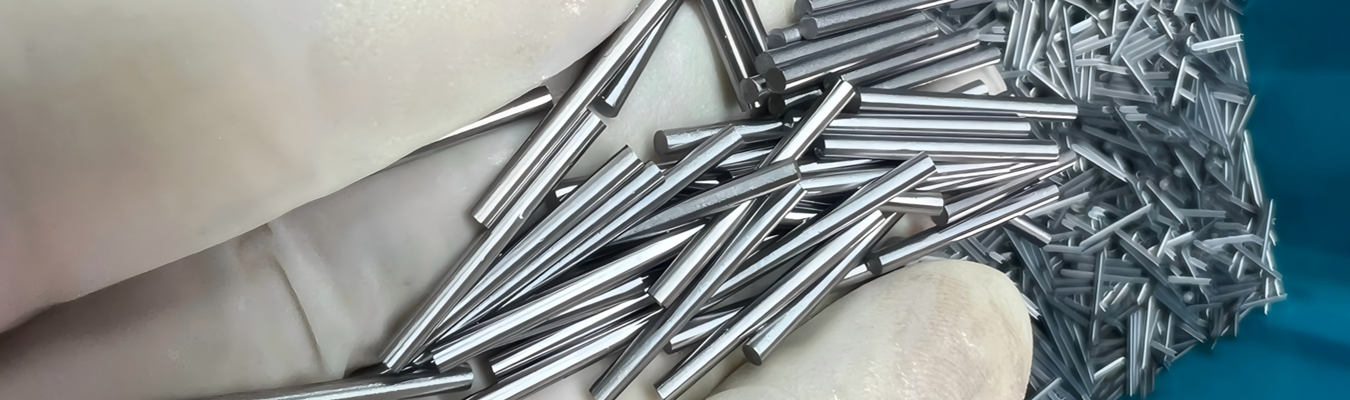

| 自動車用ガイドピン | 肌焼鋼またはステンレス | 58-62 HRC | 組立ライン用パレット、エンジン治具位置決め |
当社は、最も厳しい公差においても精密な製造を専門とするガイドピンメーカーです。当社は、OEM顧客が特定の形状を必要とする場合、アンダーカット、潤滑溝、または取り付けねじを備えたガイドピンが必要な場合に、OEMガイドピン生産を提供しています。
Falconの精密スイス式自動旋盤加工部品についての詳細はこちらをご覧ください。
ガイドピンを指定する際、エンジニアは相互に依存する5つのパラメータを定義する必要があります。以下は、Falcon CNC Swissがそれぞれにどのように対応するかです。
ガイドピンの公差により、ピンとブッシングまたは取り付け穴との間の嵌め合いが決まります。
ガイドピンの標準公差等級（JIS B 0408またはISO 286準拠）は以下の通りです。
m6 – しまりばめ（固定プレートに圧入）
f7またはg6 – すきまばめ（ガイドピンの両側に5～15マイクロメートルのクリアランス）
一般的に製造されるガイドピンの直径は、0.5mmまたは1mm刻みで1mmから50mmの範囲です。Falcon CNC Swissでは、0.8mmから32mmまでのすべての丸サイズに対して、スイス式自動旋盤加工を使用してカスタムガイドピンを製造することもできます。また、±0.003mmを超える公差が必要な場合は、スイス式自動旋盤加工後にセンタレス研削を行います。
精密ガイドピンは、焼入れ後にセンタレス研削され、以下の特性を提供します。
真円度：±0.001 mm（1ミクロン）
円筒度：長さ100mmに対して±0.002 mm
表面粗さ：摺動接触部はRa 0.05～0.20 μm、一般的なガイドはRa 0.40 μm
ガイドピンの表面仕上げは、摩擦、摩耗粉の発生、潤滑保持品質に直接影響します。高サイクル金型セットには、Ra 0.10 μmとプラトーホーニング仕上げをお勧めします。
ガイドピンの硬度は通常、ロックウェル硬度スケール（HRC）で記録されます。以下は、金型または金型コンポーネント用途におけるガイドピン硬度の一般的な基準の例です。
焼入れ部品（例：52100）HRC 58-62
ステンレス鋼部品（例：440C、420）HRC 50-55
肌焼き焼入れ部品（例：8620鋼）表面 = HRC 60-64、芯部 = HRC 35-45
超硬ガイドピン = 70-72 HRC相当（非常に脆いことに注意）
焼入れ鋼ガイドピンには、真空熱処理を使用して歪みを最小限に抑え、均一な硬度を実現します。ステンレス鋼ガイドピンは、研削後に不動態化処理を施し、耐食性を高めます。
ガイドピンと相手ブッシングの間にできる隙間は、自由な動きと位置合わせ精度のバランスを取るものです。鋼対鋼または鋼対青銅ブッシングの標準クリアランスは以下の通りです。
低速・高荷重プレス工具：ガイドピン直径の0.5%～1.0%（片側）
高速プレス加工：ガイドピン直径の0.2%～0.4%（片側、強制潤滑あり）
金型ガイドピン（射出成形）：ガイドピン直径の0.3%～0.5%
例：ガイドピンが20mmでクリアランス0.3%の場合、両側で0.03mm、合計0.06mmとなります。Falcon Swiss CNCマシンは、これを繰り返し生産で一貫して達成できます。
適切な母材と表面処理を選択することで、工具寿命が延び、焼き付きを防ぎます。以下は、最もご要望の多い組み合わせです。
| 材料 / 被覆 | 硬度 | 摩擦係数（対鋼） | 最適な用途 |
|---|---|---|---|
| 焼入れ鋼（52100） | 60-62 HRC | 0.55（乾燥）、0.12（油潤滑） | 高荷重金型セット、プレス工具 |
| ステンレス鋼（440C） | 56-58 HRC | 0.60（乾燥） | 湿気や冷却ラインにさらされる金型 |
| 超硬ガイドピン | 89-92 HRA | 0.25（乾燥、対超硬） | 摩耗性スラリー、高温ガイド |
| TiN被覆 | 約80 HRC相当 | 0.35（乾燥） | アルミニウム、銅、軟鋼のプレス加工 |
| CrNまたはDLC被覆 | 70-85 HRC | 0.10-0.15（乾燥） | 無潤滑運転、クリーンルーム用途 |
| 硬質クロムメッキ | 65-70 HRC | 0.50（乾燥）、0.10（油潤滑） | 腐食環境、リニアベアリングシステム |
|
