ターボやポンプ、コンプレッサー内部のインペラをご覧になったことがある方なら、あの複雑な曲線を帯びたブレードがどのようにして正確に作られているのか疑問に思われたことがあるでしょう。インペラは非常にデリケートです。狭いスペースに曲線があり、高速回転でも振動や破損が生じないことが求められます。では、インペラ設計の手法とはどのようなものでしょうか？
最も一般的な手法：
鋳造：溶融金属を鋳型に流し込みます。量産には適していますが、気孔や表面仕上げの不均一さが生じる可能性があります。溶接組立：ブレードを個別に設計し、ハブに溶接します。低コストですが、強度が弱く、精度も劣ります。
CNC加工：材料ブロックから全体を削り出します。これは高性能用途のスタンダードです。このガイドでは、機械加工によるインペラに焦点を当てます。なぜ優れているのか、どのように製造されるのか、インペラ加工会社に求めるべきポイントについて解説します。
答えは、インペラに求められる役割によって異なります。用途が異なれば、求められる素材も変わります。以下に内訳を示します。
| 素材 | 最適な用途 | 主な特性 | 一般的な用途 |
| アルミニウム | 軽量でコスト効率の高い用途 | 軽量、被削性良好、耐食性 | 自動車用ターボチャージャー、ブロワー、中低速ポンプ |
| ステンレス鋼 | 腐食性または衛生環境 | 高強度、耐食性、耐久性 | 食品加工ポンプ、船舶用途、ケミカルポンプ |
| チタン | 高性能、過酷な条件下 | 優れた比強度、耐熱性、生体適合性 | 航空宇宙タービン、高性能ポンプ、医療機器 |
| 真鍮 | 低摩擦、装飾用、船舶用 | 被削性良好、耐食性、低摩擦 | 船舶用ポンプ、燃料ポンプ、装飾用途 |
信頼できるインペラ加工サプライヤーと協力する場合、お客様の運転条件（温度、圧力、流体の種類、速度要件）に合わせて素材を選定するお手伝いをいたします。当社の多軸インペラ加工素材の詳細についてはこちらを参照してください →
これはエンジニアの方々からよくいただく質問です。正直なところ、複雑さ、サイズ、素材によって大きく異なります。しかし、現実的な目安は以下の通りです。
| インペラタイプ | 複雑さ | 標準加工時間 | 備考 |
| シンプルなアルミブロワーインペラ | 低（オープンブレード、基本形状） | 2～6時間 | 3軸または4軸フライス加工 |
| 自動車用ターボチャージャーインペラ | 中（曲線ブレード、厳しい公差） | 4～12時間 | 通常5軸加工が必要 |
| ステンレス鋼ポンプインペラ | 中～高（クローズドまたはセミクローズド設計） | 8～24時間 | 硬い素材のため加工が遅くなる |
| チタンタービンインペラ（航空宇宙） | 高（複雑なブレード形状、厳しい公差） | 20～40時間以上 | 5軸加工、素材硬度による送り速度低下 |
リードタイムに影響を与えるその他の要因：
プログラミング：複雑な5軸ツールパスは、ご希望のシミュレーションレベルによっては1日以上かかる場合があります。
セットアップ：インペラ、特にクローズドインペラの固定は容易ではありません。
検査：インペラにはCMM検査と動的バランス取りが必要となることが多く、これらには時間がかかります。
カスタムインペラの場合、複雑な部品では受注から納品まで2～4週間を見込んでください。アルミニウム製の単純な部品であれば、1～2週間で出荷可能な場合もあります。
5軸加工の前に、まず4軸フライス加工について理解しましょう。基本的な3軸フライス加工では、切削工具はX（左右）、Y（前後）、Z（上下）の3方向に移動します。ワークは固定されています。これは単純な形状には有効ですが、曲線ブレードを持つインペラには限界があります。
4軸フライス加工では、ワークを回転させる回転軸（通常A軸と呼ばれる）が追加されます。これにより、手動でワークを再配置することなく、複数の面にある形状にアクセスできるようになります。3軸からの大きな進歩ですが、複雑なアンダーカットやブレード表面には依然として限界があります。
インペラにとって、5軸加工こそが真のゲームチェンジャーです。その理由は以下の通りです。
5軸フライス加工では、2番目の回転軸が追加され、工具を実質的にあらゆる角度からワークにアプローチさせることができます。
これにより、カッターがブレード表面の自然な曲線に沿って移動し、一定の接触を維持して優れた表面仕上げが得られます。
また、追加のセットアップが不要になるため、精度が向上しリードタイムが短縮されます。

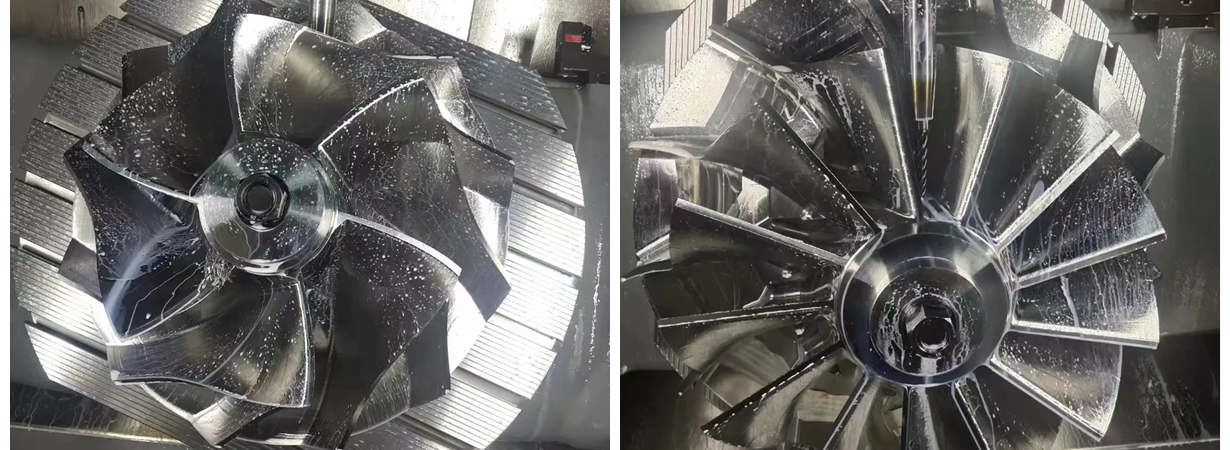

多軸インペラ加工という言葉を目にした場合、通常は5軸加工を指します。これは高性能ターボチャージャー用インペラ、コンプレッサー用インペラ、航空宇宙タービン部品の標準です。
金属ブロックから完成部品に至るまで、カスタムインペラがどのように製造されるのかを詳しく見ていきましょう。
ここが魔法の起こる場所です。インペラのフライス加工には、複雑なブレード形状のための効果的なツールパスを生成する専用のCAM（コンピュータ支援製造）ソフトウェアが必要です。プログラマーは：
3Dモデルを使用してブレードの表面を定義します。
適切な切削工具を選択します（通常、ブレード表面にはボールエンドミルが使用されます）。
大部分の材料を除去するための荒加工パスを作成します。
ブレードとハブの仕上げ加工パスを作成します。
シミュレーションを使用して、衝突のない加工プロセス全体を検証します。
機械は、最終寸法に近い大まかな形状に材料の大部分を除去します。アルミニウムインペラ加工の場合、荒加工は比較的迅速に行えます。ステンレス鋼インペラ加工やチタンの加工では、やや遅くなり、工具摩耗の管理も必要です。
ここで精度が達成されます。工作機械は複雑なツールパスに従い、ブレードの形状を正確な幾何学形状に形成します。ターボチャージャーインペラ加工（またはコンプレッサーインペラ加工）では、ブレード表面の仕上がりが重要な管理パラメータです。粗いブレードは乱流を発生させ、効率を低下させます。すべての表面仕上げと半径仕上げは注意深く監視されます。
完成したインペラは、CMM（三次元測定機）を使用して以下の基準に照らして測定されます。
CADモデルに対するブレードプロファイル
ハブ寸法
ボアの同心度
ブレード厚さ
インペラは高速回転（場合によっては数万RPM）を前提に設計されており、わずかなアンバランスでも振動、騒音、早期故障の原因となります。加工後、インペラは可能な限り完璧な製品にするために動的バランスが取られます。この作業は、ターボチャージャーインペラ加工やタービン関連の作業において非常に重要です。
Falcon CNC Swissの精密インペラ加工プロセスについて詳しくはこちら →
| 産業 | 用途 | 一般的な素材 | CNC加工の理由 |
| 航空宇宙 | タービンインペラ、コンプレッサーホイール | チタン、インコネル | 極端な温度、高強度、信頼性 |
| 自動車 | ターボチャージャーインペラ、スーパーチャージャー | アルミニウム、ステンレス鋼 | 軽量、高回転、効率 | .author-profile { display: flex; max-width: 800px; margin: 0 auto; padding: 24px; background-color: #f9f9f9; border-radius: 12px; box-shadow: 0 2px 10px rgba(0, 0, 0, 0.1); gap: 24px; align-items: center; margin-top:30px; } /* 头像容器样式 */ .author-avatar-container { flex-shrink: 0; width: 120px; height: 120px; } .author-avatar { width: 100%; height: 100%; border-radius: 50%; object-fit: cover; border: 3px solid #fff; box-shadow: 0 4px 8px rgba(0, 0, 0, 0.1); } .author-info { flex: 1; } .author-name { margin: 0 0 12px 0; font-size: 24px; color: #333; font-weight: 600; } .author-bio { margin: 0; font-size: 16px; line-height: 1.6; color: #666; } .author-bio p{ font-size: 16px !important; line-height: 1.6; color: #666; } .author-bio ul li{ margin-bottom:0; } @media (max-width: 600px) { .author-profile { flex-direction: column; text-align: center; padding: 20px; } .author-avatar-container { margin-bottom: 16px; } }
