精密スクリューマシニングの能力：厳しい公差、大量生産、マルチマテリアル製造ガイド

はじめに: 精密製造においてスクリューマシニングが重要な理由

スイス式CNC旋盤加工（スクリューマシニング）は、小型で複雑な部品を大量に生産するために不可欠な技術です。医療用の骨ネジ、航空宇宙用継手、自動車用コネクタなど、多くの業界で製品が調達されています。スクリューマシニング工程により、他の製造方法では必要な精度が得られない場合でも、一貫性と精度の高い部品を生産できます。

スクリュー加工製品のすべてのメーカーが同じ能力を持っているわけではありません。スクリュー加工部品を正しく製造するには、メーカーは次の3つの要素をすべて備えている必要があります。すなわち、精密性、コスト効率の高い大量生産の実現、そして材料調達と使用（例：チタン、真鍮、ステンレス鋼）に関する専門知識です。

このガイドでは、トップレベルのスクリューマシニング企業を競合他社と差別化する主要な能力について説明し、エンジニアリングおよび購買担当者がスクリュー加工製品を調達する際に、より効果的に時間を活用できるようにします。

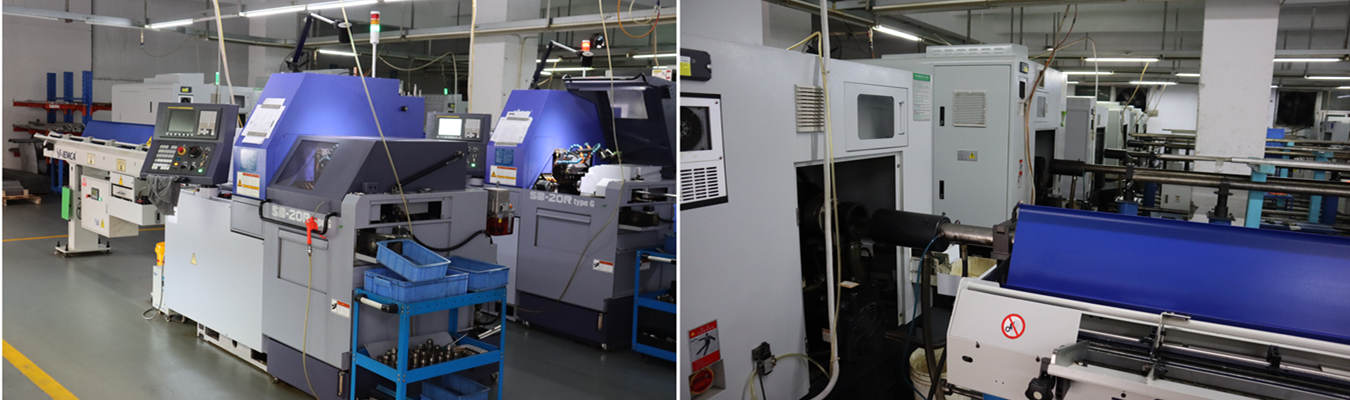

スクリューマシニングの仕組みとスイス式が優れている理由

スクリューマシニングでは、棒材を加工します。この加工では、スピンドルが回転し、切削工具が固定された位置に取り付けられて材料を除去し、棒材を機械に送り込むことで、円筒状または（ほとんどの場合）回転対称な機械加工部品を作成します。多くの用途に従来のCNC旋盤が適していますが、代わりにスイス式機械を使用することで大きな利点が得られます。

スイス式旋盤では、棒材がガイドブッシュまたはベアリングを通して送られ、切削点で部品のたわみを抑えます。部品のたわみがほとんどないため、スイス式加工は長くて細く複雑な部品を非常に高い精度で切削できます。多軸スイス式機械は、一度のセットアップで同じ部品に対して複数の機能（旋削、フライス加工、穴あけ、ねじ切り）を実行できるため、二次加工を排除または大幅に削減し、二次加工による異なるタイミングでの加工に起因する公差の累積を最小限に抑える（完全になくすことも）ことができます。

スイス式設備を使用したスイス式スクリューマシニングは、多くの用途（例：医療用スクリューマシニング、自動車用スクリューマシニングなど）でゴールドスタンダードであり、ほとんどの従来旋盤では達成できない一貫性と再現性のある精度を提供します。

詳細については、[スイス式スクリューマシニングサービス]のページをご覧ください。

狭公差スクリューマシニング – 重要な精度

精密製造における主要な課題の1つは、狭公差でネジを加工することです。航空宇宙、医療、防衛用途の多くの重要な部品では、寸法のずれは一切許されません。

達成可能な公差

スイス式スクリューマシンは、直径公差で±0.0002インチ（±0.005mm）という小さな公差を維持でき、一部のハイエンド用途ではさらに厳しい公差で加工されます。比較として、人間の髪の毛の直径は約0.003インチであるため、スイス式技術によるネジ加工の公差は、人間の髪の毛で許容されるものよりも10倍以上厳しくなります。

ネジの外径（OD）と内部構造（ID）の同心度は、単一セットアップ加工により0.0005インチTIR（Total Indicator Runout）以下で製造できます。また、ネジのねじ山は通常、ISO TDS 5g6gまたは6H品質基準を満たすように設計されています。

狭公差の重要性

極限条件下で動作するように設計された航空宇宙部品や、適切なねじ山のかみ合い、一貫したトルク伝達、製品寿命全体にわたる信頼性の高い部品の正しい組み立てを保証する医療用インプラント装置には、精度が必須です。

狭公差を達成する方法

• 高品質な機械構造と剛性のあるガイドブッシュ

• バックラッシュを排除した精密研削ボールねじ

• クローズドループフィードバックを備えた高分解能サーボモーター

• レーザー干渉計を使用した定期的な校正

• サイクル途中で寸法を検証するインプロセスプロービング

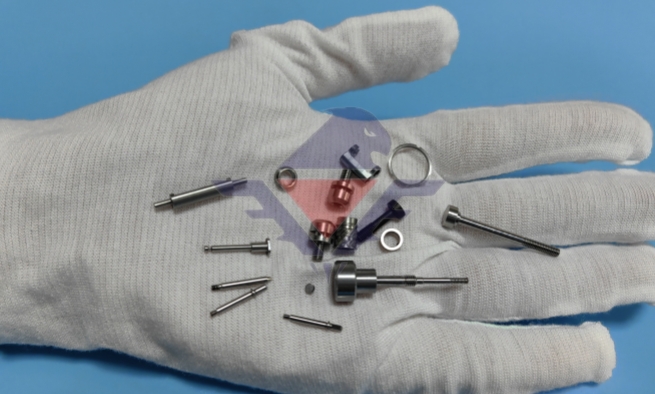

マイクロスクリューマシニング – 最小スケールでの精密加工

精密製造の世界における追加の専門分野として、マイクロスクリューマシニングは高度な加工形態です。部品の直径が2mmを下回り、多くの場合0.5mmを下回ると、従来の加工方法はもはや選択肢になりません。

マイクロ加工の課題

この小さなスケールでは、わずかなたわみや動きでも部品の精度が損なわれます。従来の旋盤では、一貫性のあるマイクロ部品を製造するために必要な剛性と工具サポートが得られません。ガイドブッシュを備えたスイス式機械は、切削工具のすぐ隣でワークピースを支えるため、ユニットの安定性が向上します。

マイクロスクリューマシニングの用途

• 医療機器 – 小型骨ネジ、手術用人工内耳部品、手術器具の先端部。

• 電子機器 – ウェアラブル技術、補聴器、携帯電話用のマイクロネジ。

• 時計製造 – 時計用の小さなピン、シャフト、継手。

• 航空宇宙 – コンポーネント接続用の小型継手。

工具仕様

マイクロスクリューマシニングには、非常に鋭い切れ刃を持つ特殊な超微粒子超硬工具が絶対的に必要です。マイクロスクリューマシニングを実現するには、工具は極めて低い切削抵抗と高い切りくず排出力を備え、高圧クーラントシステムを使用して切削ゾーンから切りくずを洗い流すように製造および生産される必要があります。切りくずを洗い流すことで、再切削を防ぎ、部品の表面仕上げを維持するのに役立ちます。

医療用スクリューマシニングでは通常、チタングレード5やステンレス鋼316Lなどの生体適合性材料が使用されるため、これらの材料が加工硬化したりマイクロクラックを発生したりする可能性があるため、特別な注意を払って加工する必要があります。

チタンスクリューマシニング – 最も難しい材料を扱う

多くの人はチタンネジ加工を、製造プロセス全体の中で極めて難しい作業の一つと考えています。優れた強度対重量比、軽量（鋼の約40%）、完全な非磁性特性、そして優れた耐腐食性により、チタンはネジ用途に理想的な材料です。

しかし、熱伝導率が低いため、熱を他の領域に分散させる代わりに切削ゾーンに熱がこもります。さらに、チタンは加工硬化しやすく、加工中に工具や相手部品と接触するとしばしばかじりを起こします。

チタンスクリューマシニングのソリューション

• 切削速度を下げ、工具とワークの界面での発熱を抑える

• 鋭いポジティブレーキの工具形状で材料をこするのではなく切削する

• 高圧クーラントシステム（1000 PSI以上）で切りくずを吹き飛ばし、切削ゾーンを冷却する

• TiAlNなどの特殊工具コーティングが熱バリアとして機能する

• ガイドブッシュによる剛性の高いワーク保持でたわみを防ぐ

チタンスクリューマシニングの用途

• 航空宇宙用ファスナー：構造用ボルト、エンジン取り付けハードウェア

• 医療用インプラント：整形外科用骨ネジ、脊椎固定器具

• 高性能レーシングコンポーネント

• 海洋および化学処理装置

チタンファスナーは、故障が許されない重大なコンポーネントです。そのため、経験豊富なスクリューマシニング企業は、チタンスクリューマシニングに特化した戦略と設備に投資しています。

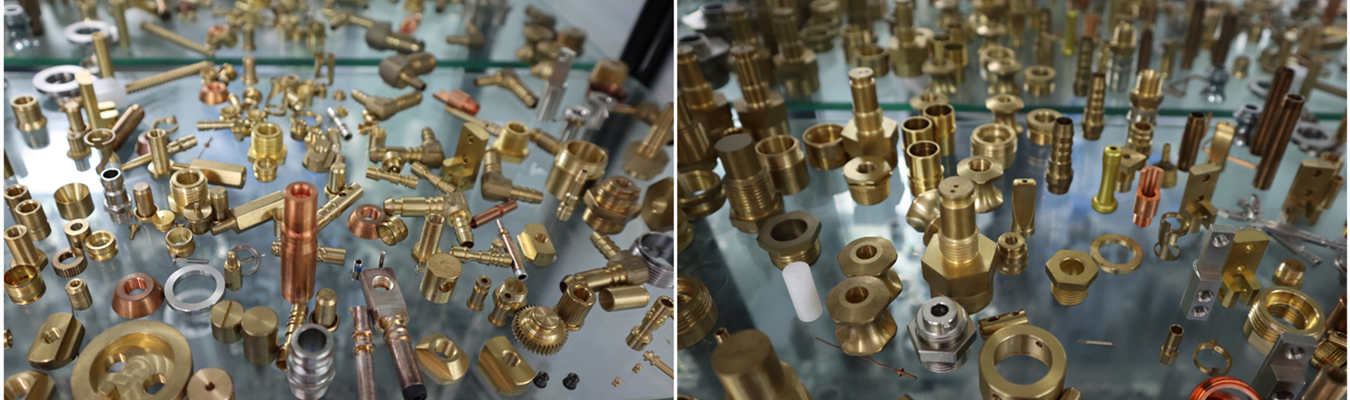

真鍮スクリューマシニング – 効率性と信頼性

多くの用途において、真鍮スクリューマシニングは性能と費用対効果の理想的な組み合わせを提供します。特に快削合金C36000は、被削性指数が150（快削鋼=100として）であり、ほとんどの金属よりも速く切削でき、工具の摩耗も少ないです。

真鍮スクリューマシニングの利点

• 優れた導電性により、真鍮は電気・電子部品に最適

• 自然な耐食性により、配管、海洋、屋外用途に適する

• 低摩擦特性により、可動アセンブリの摩耗を低減

• 優れた表面仕上げにより、Ra値0.4μm以下を達成

一般的な真鍮スクリューマシニングの用途

• 電気コネクタと端子

• 配管継手とバルブ部品

• 装飾用金具とファスナー

• 空圧・油圧システム用産業用継手

大量生産の真鍮スクリューマシニング

数千個を超える生産ロットでは、真鍮の大量スクリューマシニングは非常に費用対効果が高くなります。高い被削性、適度な原材料費、速いサイクルタイムの組み合わせにより、真鍮は自動車、電子機器、産業分野にわたるスクリュー加工部品の優先材料となっています。

真鍮製のボルトやナットの顧客プロジェクトは、精度と手頃な価格の両方の恩恵を受け、大きなバッチにわたって公差が一貫して維持されます。

大量スクリューマシニング – 品質を犠牲にせずに規模を拡大

試作品から大量スクリューマシニングまで拡大する能力は、スクリュー加工部品メーカーにとって重要な能力です。

大量スクリューマシニングが提供するもの

プログラムがスイス式設備で実証され最適化されると、同じ機械が無人で何時間も、場合によっては何日も稼働し、ばらつきのない同一部品を生産できます。自動バーフィーダーが連続的に材料を供給します。インプロセスプロービングが重要な寸法を検証し、SPC（統計的工程管理）が傾向を監視して、不適合部品が発生する前に偏差を捉えます。

大量スクリューマシニングの数量区分

実際の生産能力

最新の大量生産対応CNC加工センターは、厳しい公差を維持しながら、
