高精度なCNCフライス加工アルミ部品を実現する方法

Table of Content [Hide]

はじめに

航空宇宙用ブラケット、医療機器、ロボットジョイント、自動車部品は、それぞれがユニークです。アルミニウム部品が正確に、または±0.005インチ以内に製造されていれば、組み立ては機能します。しかし、部品がこの範囲を超えて仕様から外れると、故障が発生する可能性があります。

アルミニウムは、高速切削性、優れた放熱性、優れた強度対重量比を持つため、CNC機械を使用する際に最も扱いやすい材料の1つです。しかし、高精度なCNCアルミニウム部品、特に±0.01mmの厳しい公差が要求される部品を製造するには、適切なCNC機械、戦略、品質保証システムの組み合わせが必要です。

このガイドでは、CNCアルミニウム部品製造のあらゆる側面、CNC機械加工プロセス、3軸と5軸の違い、そしてCNCアルミニウム加工のニーズに最適なサービスの選び方について理解を深めることができます。

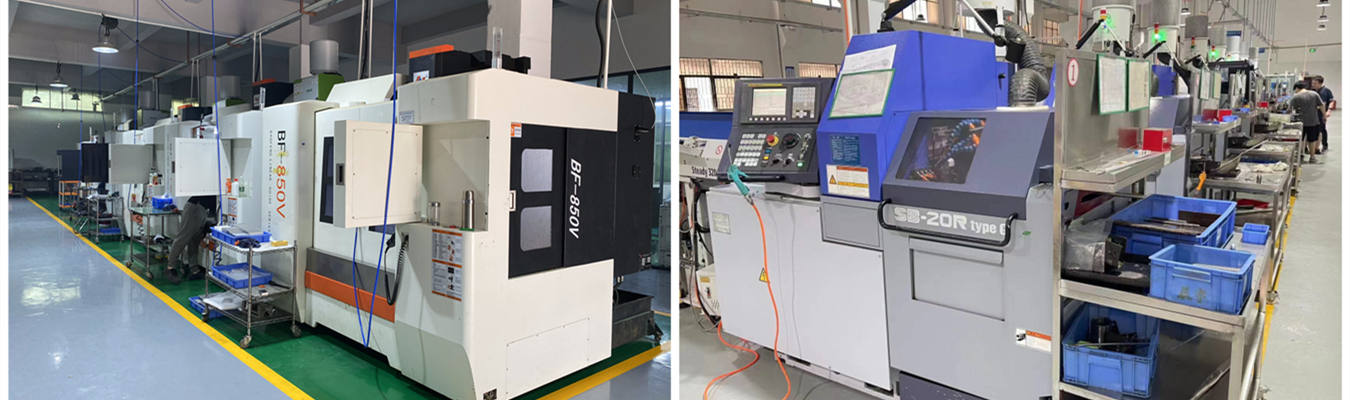

精密カスタム金属部品を製造するアルミニウムCNC加工工場

CNCフライス加工されたアルミニウム部品が業界標準である理由

アルミニウムは、CNC加工される非鉄金属の中で最も広く使用されています。電子機器、航空宇宙、ロボット工学における精密機械加工部品の約80％がアルミニウム合金に依存しています。その人気は偶然ではありません。

アルミニウムが提供するもの:

鋼の約3分の1の密度
優れた熱伝導性と電気伝導性
自然な耐食性（陽極酸化処理でさらに強化）
優れた被削性により、工具摩耗が少なく高速主軸回転が可能

アルミニウムCNC加工サービスに関連するこれらの特性は、サイクルタイムの短縮、コスト削減、生産ロット全体にわたる一貫した品質をもたらします。機械加工されたアルミニウム部品を製造する際、送り速度を遅くしたり、頻繁に異なる工具に交換したりすることなく、厳しい公差で加工できます。材料の性質上、きれいに切屑が排出され、CNC加工されたアルミニウム部品に滑らかな表面を作り出し、バリを最小限に抑えます。

精密製造で最も一般的に使用されるアルミニウム合金の2つのグレードは6061と7075であり、それぞれ最終的には異なる用途に適しています。

6061アルミニウム - 最も一般的なアルミニウム合金グレード

6061アルミニウム合金は、万能型の汎用アルミニウム合金として知られています。コスト、被削性、強度、そして様々な方法で仕上げられる能力の最適な組み合わせを提供するアルミニウムグレードです。6061アルミニウムの切削加工パラメータの範囲は広く、工具寿命と表面仕上げのバランスを保ちながら、工具を広い範囲で操作できます。

6061アルミニウム合金の一般的な用途は、構造部品、自動車エンジンブラケット、CNC試作品、自動化装置部品、ロボット筐体、薄肉機械加工フィーチャーです。

7075アルミニウム - 航空宇宙グレードのアルミニウム合金

アルミニウム合金7075は、現在入手可能な最強のアルミニウム合金の1つです。優れた強度対重量比と高い疲労耐性を示します。ただし、7075から製造された薄肉部品は残留応力によって変形する可能性があるため、適切な固定、クランプ、CNCフライス加工ツールパスの計画に注意を払う必要があります。

7075アルミニウム合金の一般的な用途には、航空機の構造部品、高性能ロボット部品、レーシング車両部品、UAV/ドローンフレーム、高荷重精密構造部品が含まれます。

精密CNCフライス加工を必要とするほとんどのアルミニウム用途では、6061アルミニウムが最初に選択する好ましいアルミニウム合金です。ただし、部品が極度の機械的応力を受ける場合、強度がコストより重要な場合は、7075アルミニウムを選択するのが適切です。

精密CNCフライス加工アルミニウムが厳しい公差を実現する方法

高精度のCNCアルミニウム部品を実現するには、高価なCNCフライス盤システムだけでなく、各段階を正確に制御する多段階プロセスが必要です。

熱膨張が精度に与える影響を制御するには、寸法に敏感な材料を扱う際に、温度管理と応力除去に特に注意を払う必要があります。

例えば、マイクロモーターアクチュエーターハウジングを使用するロボット工学プロジェクトで6061-T6アルミニウムを利用する場合、当初要求されたボア径と基準面位置の両方における±0.01 mmの公差は、制御されていない熱膨張によって損なわれていました。製造業者は、165°Cで3時間の内部応力除去焼鈍プロセスと、その後約8時間の空冷を使用して、CNC加工活動を開始する前に平坦度の偏差を0.060 mmから0.015 mmに最小化しました。

要求される公差を達成するために、多段階加工アプローチを採用しました。標準的な方法は、以下の機械加工操作を実行することです。

粗加工 - 重要な基準面から余分な材料を除去します。
中仕上げ - 精密基準面から約0.050 mm、ボア径から約0.030 mmの材料を除去します。
仕上げ - 管理された条件下で最終仕上げを追加します。

上記の精密アクチュエーターハウジングの最終仕上げは、21°Cの管理された温度条件下で完了しました。MILTACプロバイダーは、240個すべてのアクチュエーターハウジングにわたって必要な一貫性を達成するために、さまざまな切削条件を利用しました。

ボア径の位置を公差内に収めて同軸度（±0.008 mm以下）を達成する場合、リーマ加工とマイクロボーリングヘッドを使用する必要があります。一般的な方法は、まずエンドミルで粗芯ボア加工を行い、H7リーマで中仕上げを行い、その後、単一ミクロン単位の調整が可能なマイクロボーリングヘッドのデッドストップを使用して最終仕上げを完了することです。

アルミニウムから精密機械加工部品をCNCフライス加工で正常に製造するには、適切な工具選択と切削パラメータが重要です。きれいに機械加工された部品と、かえりによる表面仕上げ不良の違いを生む工具要因は以下の通りです。

工具選択（バリ発生を最小限に抑えるための鋭い切れ刃を備えた2枚刃/3枚刃超硬エンドミル）
工具コーティング（DLC / TiB₂）
適切な切りくず排出のための研磨/滑らかな溝形状

6061アルミニウムを使用する場合、切削速度12,000～20,000 RPMが推奨され、7075アルミニウムを使用する場合、中～高速の15,000～24,000 RPMが推奨され、主冷却方法としてスピンドルを通した高圧クーラント（HPC）を取り入れることを推奨します。これにより、発熱を最小限に抑え、切りくずを継続的に排出し、精密機械加工部品の表面仕上げ品質を向上させます。

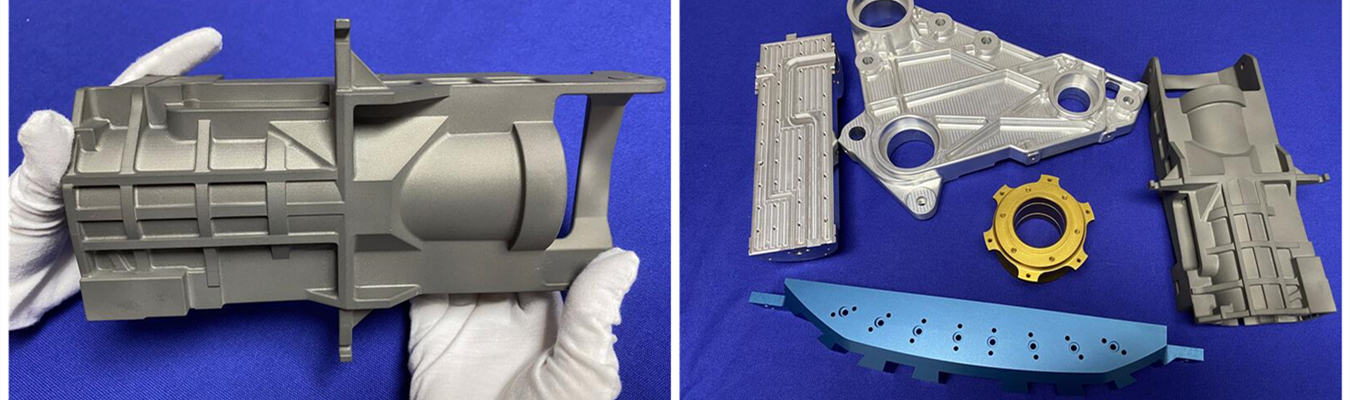

精密表面仕上げが施された陽極酸化処理CNC機械加工アルミニウム部品

3軸 vs 5軸CNCアルミニウムフライス加工

3軸CNCアルミニウムフライス加工と5軸CNCフライス加工アルミニウムの違いは、単に軸数だけではありません。設計の自由度、公差管理、効率性に関わることです。

3軸CNCアルミニウムフライス加工では、切削工具が3つの直線方向（X、Y、Z）に移動します。ワークピースは固定されたままです。平坦な表面と上面のみにフィーチャーがある単純な部品の場合、これで十分です。プログラミングは簡単で、メンテナンスも少なく、設備も安価です。

しかし、複雑な形状（深いキャビティ、アンダーカット、有機的な輪郭、複数面の加工が必要な部品）の場合、3軸機ではワークピースの再配置が必要です。再配置のたびに、公差の累積誤差のリスクが生じます。

対照的に、5軸CNCフライス加工アルミニウムでは、2つの回転運動（A軸とB軸）が追加されます。工具はほぼ任意の角度から材料にアプローチできます。

利点は以下の通りです:

単一セットアップでの生産により、公差累積誤差が排除される
特別な治具なしでアンダーカットや深いキャビティにアクセス可能
輪郭面での表面仕上げの向上
複数のセットアップを排除することでサイクルタイムを短縮

3軸設備では不可能な複雑な5軸CNCフライス加工アルミニウム部品を加工可能

構造ブラケットやタービンハウジングなどの航空宇宙用CNCアルミニウム部品には、5軸機能が不可欠です。設計の複雑さが中程度の工業用CNCフライス加工アルミニウム部品では、3軸が依然として最も経済的な選択肢である場合があります。適切な設備は、部品の形状と数量に依存します。

CNCアルミニウムフライス加工に依存している業界は？

アルミニウムCNCフライス加工部品は、今日のあらゆる製造工学分野で使用されています。軽量、高強度、精密さの組み合わせにより、アルミニウムは性能と低重量の両方が要求される用途に最適な材料です。

航空宇宙用CNCアルミニウム部品。航空宇宙用途で飛行に重要な部品を設計する際、精度、信頼性、最小重量が重要です。そのため、アルミニウムは航空宇宙の構造フレーム、操縦翼面、内装フィーチャー、エンジンハウジングに使用されます。航空宇宙産業に要求される厳しい公差と規制遵守を満たすために、CNCアルミニウムフライス加工は必要な精度を提供します。

自動車用CNCフライス加工アルミニウム部品。今日の自動車は、燃費向上と性能向上のために軽量部品から製造されなければなりません。そのためには、エンジンブロック、シリンダーヘッド、サスペンション部品、ドライブトレイン部品などの部品を、CNCフライス加工プロセスを使用してアルミニウムから製造し、精密な合わせ面、ベアリングボア、複雑な流体チャンネルに必要な公差と精度を達成する必要があります。

医療用CNCアルミニウム部品。医療技術の大きな進歩により、新しい種類の手術器具、診断用ハウジング、インプラントシステムが生まれました。これらの器具やシステムに必要な高精度公差を満たすために、アルミニウムは精密機械加工され、その特性を失うことなく繰り返し滅菌されなければなりません。アルミニウムの優れた被削性は、ハイステークス環境で必要な厳しい公差の精密部品を製造するのに最適な材料です。

電子機器用CNCアルミニウムフライス加工。アルミニウム製ヒートシンク、エンクロージャ、コネクタは、敏感な電子機器に最適な熱放散を提供するために使用されます。精密CNCフライス加工プロセスを使用してアルミニウム部品を製造することで、優れた熱インターフェース接触に必要な適切な平坦度と表面仕上げを持つ材料を製造できます。

ロボット用CNCアルミニウム部品。ロボットアーム、エンドエフェクタ、フレーム、ジョイントハウジングの設計は、アルミニウムの強度対重量比に大きく依存して、低重量のロボットハンド、エンドエフェクタ、フレーム、ジョイントを製造します。CNCフライス加工されたアルミニウム部品に示される厳しい公差は、ロボットデバイスの正確で再現性のある滑らかな動作を生み出すために不可欠です。
