CNC加工部品における±0.01mm公差の実現方法：完全技術ガイド

はじめに：なぜ±0.01mmがそれほど重要なのか？

完全に適合する部品と使い物にならない部品の違いは、わずか ±0.01mm です。それは10ミクロン、紙一枚の約5分の1の厚さ、あるいは人間の髪の毛の8分の1の太さに相当します。

では、なぜこれが重要なのでしょうか？医療機器、航空宇宙システム、高性能自動車エンジン用の部品を製造する場合、これほど厳しい公差は必須です。それは、機器が何年も完璧に動作するか、動作しないかの違いです。

しかし、どのようにして±0.01mmを、部品ごとに一貫して維持するのでしょうか？それが、バイヤーやエンジニアが知りたいと願う問いです。

このガイドでは、このレベルの精密部品CNC加工を達成するために必要な設備、工程、品質管理システムについて説明します。中国のCNC加工部品サプライヤーを検討している場合でも、現在のパートナーを適切に評価しようとしている場合でも、仕様通りの部品を得るために何が不可欠かを学ぶことができます。

加工におけるCNCとは？

公差について説明する前に、CNCが実際に何であるかを確認しましょう。

CNC は コンピュータ数値制御の略です。プログラムされた命令を使用して工作機械を自動化する技術です。機械工がハンドホイールを回して切削工具を動かす代わりに、コンピュータがすべての動きを自動的かつ精密に制御します。

±0.01mmの公差について話すとき、なぜこれが重要なのでしょうか？それは、CNCが人間のばらつきを排除するからです。プログラムが実証され、スムーズに稼働すれば、機械はすべての部品に対して同じ動作を繰り返します。疲労も、気の散りも、「まあいいか」もありません。

最新のCNC機械では、クローズドループフィードバックも使用されています。サーボモーターは、実際の位置を1秒間に何百回もコントローラーに報告します。工具がほんのわずかでも位置がずれている場合、コントローラーは微調整を行い、あるべき位置に戻します。これこそが、精密CNC加工部品サプライヤーが何千もの部品にわたって一貫した結果を生み出す方法です。

CNC機械の主要部品は何ですか？

厳しい公差を達成するには、機械自体を理解することから始まります。精密CNC機械は、標準的なものとは異なる構造で作られています。精度に影響を与える7つの主要部品は次のとおりです。

中国のCNC加工部品メーカーを評価する際には、これらの部品について尋ねる価値があります。使用する機械が、保持可能な公差に直接影響します。

CNC加工される品目は何ですか？

±0.01mmの公差を必要とする部品は任意ではなく、機能性や安全性のために精度が不可欠な業界に存在する傾向があります。

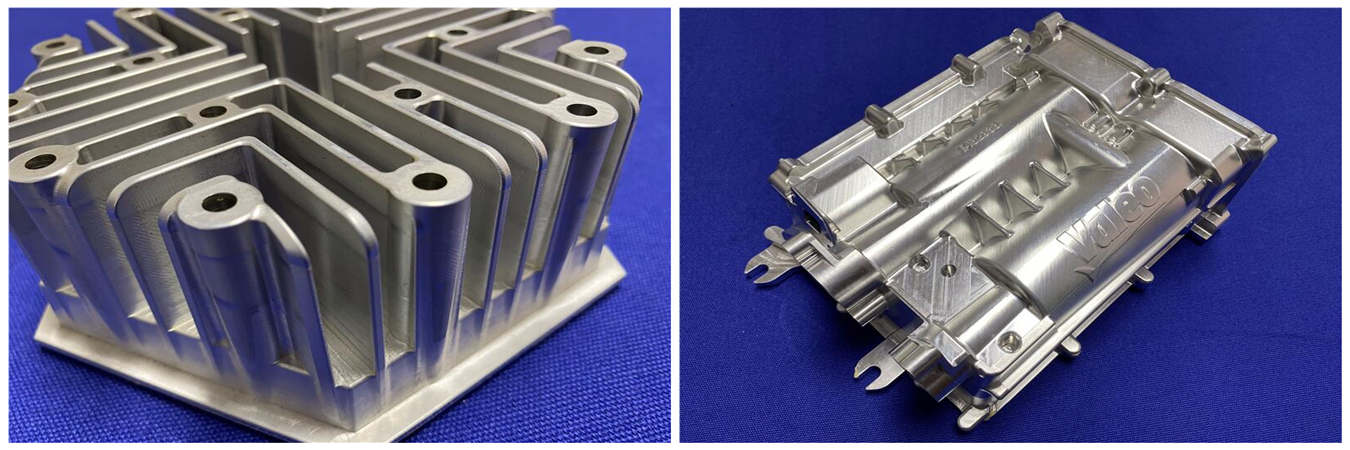

あなたのプロジェクトがこの領域に該当する場合、これらの期待を理解している中国のCNC機械加工部品サプライヤーとすでに協業しているか、探していることでしょう。当社のCNC機械加工部品をご覧ください。

7つの基本工作機械とは？

部品が異なれば、必要な機械の構成も異なります。ここでは、7つの基本工作機械タイプと、精度への貢献について概説します。

±0.01mmの公差を必要とする大半の精密部品では、CNCフライス加工、CNC旋削加工、スイス式加工が主要な工程であり、大量生産の中国CNC加工部品のバッチ生産では、スイス式工作機械が速度と精度の両立において最適な選択肢となる傾向があります。

±0.01mm公差を支える3つの柱

では、それがどのように機能するのかを詳しく見ていきましょう。±0.01mmを達成することは魔法ではありません。3つの連動した要素を正しく機能させることです。

設備

すべては機械自体から始まります：

• 剛性：鋳鉄製のフレームとボックスウェイは変形を抑えるのに役立ちます。切削力がかかったときにたわむ機械は、決して厳しい公差を維持できません。

• 主軸の品質：振れは0.002mm未満である必要があります。HSKやBTなどのツールホルダー規格は、従来のCATシステムよりも優れた同心度をもたらす傾向があります。

• 熱安定性：「熱くなる」ことは加工の一部です。品質の高い機械では、主軸冷却、周囲温度監視、作業中の熱補正ソフトウェアの実行により、これを防ぎます。

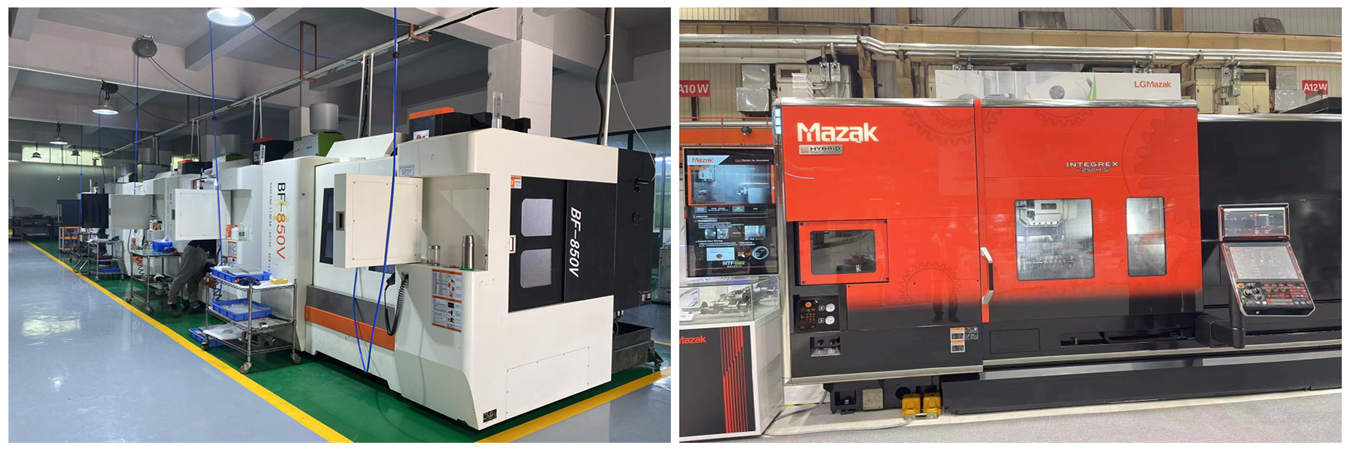

• 定期的な校正：レーザー干渉計による各軸間の位置決め精度の校正。優れたCNC精密加工部品工場はこれを定期的に行い、結果の記録を保管しています。

工程管理

世界最高クラスの機械があれば十分というわけではありません。適切な工程も必要です：

• 工具の選択：TiAlNやAlTiNなどの耐熱・耐摩耗性コーティングを施した超微粒子超硬工具は、切れ味が長持ちします。

• 工具摩耗管理：製造工具は摩耗しますが、優れた工場では工具摩耗監視を使用して、工具が公差から外れる前に交換します。破損してから交換するのではありません。

• 切削パラメータ：速度、送り、熱のバランス。例えば、送りが遅すぎると工具がこすれて材料が加工硬化し（切りくず除去も難しくなります）、速すぎると工具が熱くなり急速に摩耗します。

• ワーク保持：部品は0.005mmの再現性で保持される必要があります。ほとんどの精密バイス、コレット、または特定の部品製造用に製作されたカスタム治具がこれを容易にし、しばしばソフトジョーをその場で同時に切削して使用します。

• 工程内プロービング：サイクル中に重要な部品特徴を測定するタッチプローブにより、摩耗によるドリフトを補正するための自動オフセット変更が可能になり、停止することなく生産を継続できます。

環境要因

精密加工はどこでもできるわけではありません。ガレージにアルミブロックを放り込み、Vツインエンジンをシボレー・コルベットに載せて、それが正確に動作するとは期待できません。本当に重要なのは以下の点です：
