CNCアルミニウム旋削：精密、材料、および用途に関する完全エンジニアリングガイド

はじめに：精密旋削加工におけるアルミニウムが最適な材料である理由

アルミニウムは、優れた強度対重量比や非常に厳しい公差を実現できる能力など、優れた特性から、現在CNC旋削加工で最も多く要求されている材料の一つです。航空機のフレーム構造、電気自動車のバッテリーボックス、または手術ロボットを動かすアクチュエーターなど、どのような部品を機械加工する場合でも、アルミニウムは毎回コスト効率が高く高品質なソリューションを提供します。

このガイドは、CNCアルミニウム旋削加工の基本的な特性を学び、意思決定に役立てたいと考えているエンジニアや購買担当者を対象とした一般的なガイドです。このガイドで扱うトピックは、最も一般的に使用されるアルミニウムグレードのすべて、さまざまな色のアルミニウムを機械加工する際に合理的に期待できる公差、および陽極酸化処理が完成品の外観にどのような影響を与えるかです。さらに、このガイドは、CNCアルミニウム旋削加工のパートナーを最適に選択する方法を理解するのに役立ちます。CNCアルミニウム旋削加工の具体的なプロセスに関する詳細については、CNC旋削加工サービスのページをご覧ください。

CNC旋削加工プロジェクトに適したアルミニウムグレードの選定

正しい合金を選択することは、あらゆる機械加工プロジェクトにおいて最初で最も重要な決断です。精密旋削加工で最も一般的に指定されるグレードは6061と7075アルミニウムですが、それぞれ目的が大きく異なります。

6061アルミニウム：汎用の主力材料

6061アルミニウムは、被削性が良く、良好な表面仕上げを維持でき、陽極酸化処理にもよく対応するため、ほとんどの量産アルミニウムCNC旋削加工プロジェクトの標準となっています。航空宇宙、自動車用ブラケット、電子機器筐体、医療機器用ハウジングなどに適したバランスの取れたアルミニウム合金であり、切りくずが扱いやすく、工具の摩耗も最小限に抑えられるため、少量から大量のアルミニウム旋削加工に最適です。

7075アルミニウム：高応力下での強度

7075アルミニウムは、6061アルミニウム合金の約2倍の強度を持つため、部品に最大限の強度が必要な場合に使用する必要があります。この高い強度特性により、7075は航空機の構造部品、高性能レーシング部品、軍事用防衛機器に好まれる、または標準的な材料となっています。しかし、強度の利点がある一方で、7075にはトレードオフもあります。かなり研磨性が高く、工具とワーク保持の剛性を高め、機械加工中に耐摩耗性のある工具が必要です。航空機用途向けに製造される7075アルミニウムのCNC旋削加工に関しては、7075アルミニウムは一般的に着陸装置部品、主翼リブ、機体フレームに指定されます。

多くのメーカーは、製造する特定の部品のニーズに基づいて両方のグレードを使用します。例えば、コストと被削性が優先される一般的な構造部品には6061を指定し、最も高い負荷がかかり、最良の強度対重量比が必要な部品にのみ7075を限定して使用します。

厳格な公差のアルミニウム旋削加工における精度と公差

最新のCNC旋削加工センターは、アルミニウム部品に対して一貫してミクロンレベルの精度を達成しています。Falcon CNC Swissでは、重要な直径や軸受面において±0.005mmの公差を日常的に維持しています。当社のスイス式旋盤は、最小直径1.5mmのアルミニウム部品に対して±0.001mmという厳しい公差を達成し、最も厳格なFAAおよびIATF 16949規格への準拠を保証します。詳細については、当社の精密CNC加工サービスをご覧ください。

用途別ガイドライン

達成可能な公差に影響を与える要因

CNC旋削加工業者が製造するアルミニウム旋削加工製品の公差を維持する能力は、さまざまな要因によって影響を受けます。それらには、工作機械の構造剛性、正確な位置決めのための主軸品質、工具選択と長期生産における工具摩耗の監視による寸法維持、材料、特に棒材硬度の一貫性と材料の切削方法、そして熱制御が含まれます。アルミニウムの熱膨張係数は約23µm/(m·°C)であるため、10°Cの温度変化は100mmの部品の長さを0.023mm増加させることを意味します。

カスタム製造のアルミニウム部品の見積もりを依頼する際は、すべての重要な寸法を明確に定義した完全な図面をサプライヤーに提供する必要があります。これにより、サプライヤーは使用する検査方法（ほとんどの場合、精密な部位にはCMMを、非精密な部位には校正済みゲージを使用）を決定でき、標準公差のみでよい非精密な寸法を特定することでコストを管理できます。

陽極酸化処理されたCNCアルミニウム部品：耐久性と外観のための仕上げ

機械加工はプロセスの半分に過ぎません。多くの用途では、最終的なアルミニウム部品に、耐食性の向上、耐摩耗性の改善、または特定の美観の達成のために陽極酸化処理が必要になります。陽極酸化処理は、アルミニウムの外面を耐久性があり耐食性に優れた酸化皮膜に変換する電気化学的プロセスです。

旋削アルミニウム部品の主要な陽極酸化処理タイプ

陽極酸化処理対応の表面仕上げ

陽極酸化処理液に入れる前に、均一な表面処理が施された旋削アルミニウム部品が必要です。当社の標準的なアルミニウム表面仕上げはRa 1.6µmですが、より滑らかな仕上げが必要な部品には、追加加工によりRa 0.4µmの仕上げを製作することが可能です。これは、電子機器のスナップオン式アルミニウム部品にとって特に重要であり、美観と性能の両方が表面仕上げに影響されます。

また、陽極酸化処理は部品の最終寸法を変化させることにも留意する価値があります。陽極酸化皮膜は外側に成長すると同時に内側にも浸透し、完成部品の寸法にコーティング厚さの約半分の影響を与えます。厳しい公差が要求される重要な領域を含む部品は、陽極酸化処理の厚さを見越して機械加工工程を補正する必要があります。陽極酸化処理用の旋削アルミニウム部品を提供する経験豊富なサプライヤーは、陽極酸化処理されたアルミニウム旋削部品の工具経路を作成する際に、予想されるコーティング厚さを考慮に入れます。

ラピッドプロトタイピングと生産スケーラビリティ

CNCアルミニウム旋削加工の主な利点の一つは、生産量に対する柔軟性です。単一のプロトタイプを実行する同じプログラムで、100,000個の量産部品も実行できます。

ラピッドプロトタイピング

新製品を開発する際には、スピードが重要です。ラピッドプロトタイプアルミニウムCNCサービスにより、エンジニアは量産用の工具に着手する前に、形状、適合性、機能を検証できます。プロトタイピングの標準的なリードタイムは、複雑さに応じて3～10営業日で、開発目的の最小発注数量はゼロです。最終的な陽極酸化処理外観をシミュレートするための目標表面仕上げ、および初品検査レポート付きの完全なCMM検査を推奨します。

大量生産

スイス式旋盤と自動送り装置付き多目的旋盤は、確立された製品の機械加工アルミ部品の大量生産にコスト効率の高いオプションです。毎日何千もの機械加工部品が生産されています。複数の部品を1つのバッチで1本の棒材にまとめるなどの技術は、アルミニウムスクラップの削減に役立ち、事前に価格設定された部品用の専用組立ラインを設置することでコストも削減できます。

自動車用機械加工部品（50,000個以上）を生産する同じ自動化セルは、少量のアルミニウム機械加工旋削部品の生産にも使用できます。CNC加工の汎用性により、プロジェクトは生産のすべての段階をスムーズに進行できます。

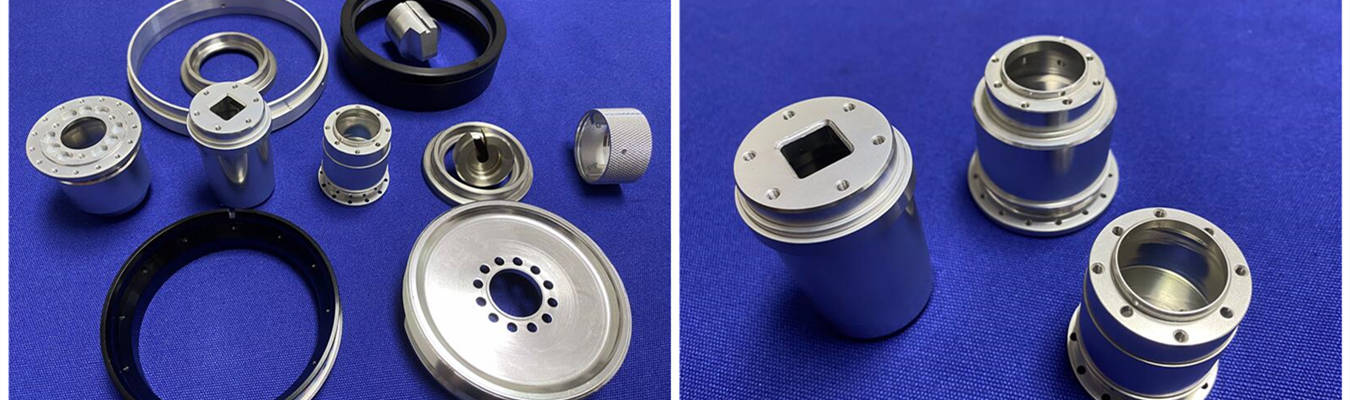

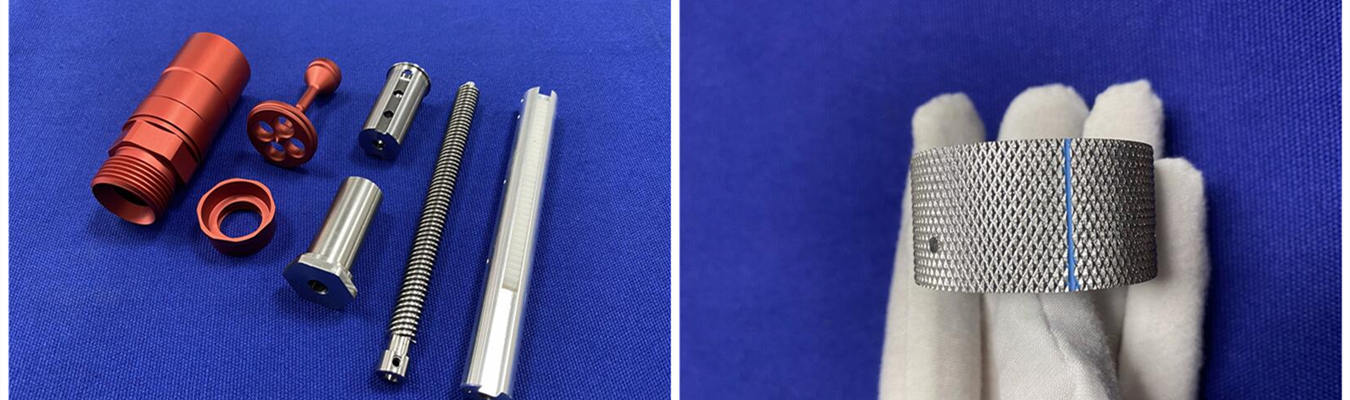

精密旋削アルミニウム部品の産業用途

アルミニウムは、軽量で強度があり、耐食性に優れ、被削性に優れていることから、数多くの高性能産業で選ばれる材料です。
