ナットやボルトなどの標準（汎用品とも呼ばれます）ファスナーは多くの状況で使用できますが、設計に特殊なねじ形状、特殊な長さ、特殊な材料、または独自の頭部形状が必要な場合、標準ファスナーは用途に適していません。
カスタムボルトおよびファスナーは、標準カタログとお客様の特定のニーズや要件を満たすこととの間のギャップを埋め、航空宇宙アセンブリ、医療用インプラント、産業機械などの環境において、適切な適合性、材料特性、および一貫した性能を保証します。
本ガイドでは、エンジニアや購買担当者がカスタムボルト製造について知っておくべきこと、すなわちプロセスの仕組み、適切な材料の選び方、製造リードタイムの見積もり方、そして仕様に沿った部品を一貫して供給できる信頼性の高いカスタムボルトメーカーの見分け方について概説します。
カスタムボルトとは、標準外の仕様で製造されたねじ付きファスナーです。ASTM、ISO、DINなどの業界標準に従う標準ボルトとは異なり、カスタムボルトは、お客様のアプリケーションに固有の特定の荷重条件、環境曝露、および寸法要件に基づいて設計されています。
カスタムファスナーは幅広い領域をカバーします：
精密機器用のカスタム小ねじは、標準の表では対応できない正確なねじピッチと頭部形状を必要とします
特殊な機械向けの、異常な長さや材料仕様を持つ特注ボルト
極端な温度、腐食性化学薬品、または高振動環境に耐えるように設計されたカスタム産業用ファスナー
標準的なハードウェアが要件を満たせない場合、カスタムメイドボルトが唯一の実行可能な解決策となります。
カスタムボルトとナットに適切な材料を選ぶことは、設計プロセスにおいて最も重要なエンジニアリング上の決定です。材料の選択は、強度、耐食性、重量、コスト、そして最終的にはアセンブリの寿命に影響を与えます。
| 材料 | 強度レベル | 耐食性 | 被削性 | 代表的な用途 |
| 炭素鋼（グレード5、8） | 高い～非常に高い | 低い（コーティングが必要） | 良好 | 一般産業用、自動車用構造ファスナー |
| ステンレス鋼（303、304、316） | 中程度～高い | 優れている | 中程度～良好 | 医療機器、食品加工、海洋、化学プラント |
| チタン（グレード5、23） | 非常に高い | 優れている | 低い（特殊な加工が必要） | 航空宇宙、医療用インプラント、高性能レーシング |
| 合金鋼（4140、4340） | 非常に高い | 中程度 | 中程度 | 重機械、高強度重要アセンブリ |
| 真鍮 | 低い | 中程度 | 優れている | 装飾用、電気コネクタ、低荷重用途 |
| アルミニウム（6061、7075） | 中程度 | 良好 | 高い | 軽量アセンブリ、ドローン、電子機器 |
すべての材料には何らかのトレードオフがあります。例えば、グレード8炭素鋼のカスタムボルトは費用対効果が高いですが、耐食性がないため腐食しやすいコーティングが必要です。一方、チタンは優れた耐食性と生体適合性を持ちますが、高度なスイス式スクリュー加工と加工用の特殊クーラントが必要です。ステンレス鋼は、耐食性が適度で被削性も中程度であるため、これら二つの極端な例の間の良い妥協点です。
カスタムボルトとファスナーの材料を選定する際には、以下を考慮してください。
引張強度要件：ファスナーはどの程度の荷重に耐える必要がありますか？
環境への曝露：湿気、化学薬品、海水、極端な温度にさらされますか？
重量制約：用途において軽量化は重要ですか？
規制順守：材料はFDA、ASTM、ISO規格を満たす必要がありますか？
コスト予算：プロジェクトは、必要な場合に高額な材料費を吸収できますか？
カスタム産業用ファスナーを必要とする用途では、設計段階でカスタムボルトメーカーとこれらの要素のバランスを取ることが、通常、最も費用対効果の高い解決策をもたらします。

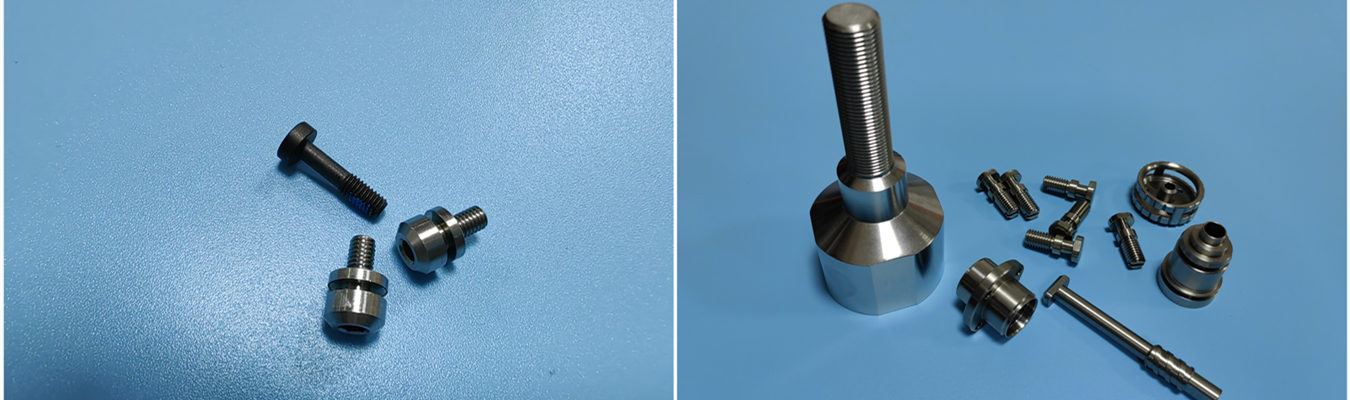

カスタムボルト製造は、設計仕様を完成したねじ付きファスナーに変換するプロセスです。その工程は、複雑さ、数量、および精度要件によって異なります。
最初のステップは、部品のCAD図面またはサンプルを、適格なカスタムボルト製造サービスに送付することです。提出された部品のDFM（製造容易性設計）レビューでは、ねじ、頭部形状、アンダーカット、材料など、製造可能性をチェックします。このステップにより、生産開始前に製造コストと品質の効率性が特定されます。
適切な材料証明書を伴って原材料の棒材が調達されます。重要な用途では、圧延工場から完成部品に至るまでの完全なトレーサビリティが維持されます。
カスタムボルトとファスナーを製造するには、主に2つの方法があります。
冷間圧造（成形）
冷間圧造は、材料を除去せずに金属線材をファスナー形状に圧縮します。このプロセスでは、毎分数百個の部品を生産できる高速ヘッダーを使用します。
利点は以下の通りです：
大量生産（50,000個以上）における非常に低い単価
優れた材料利用率（最小限のスクラップ）
改善された結晶粒構造と疲労強度
しかしながら、冷間圧造を製造方法として使用する場合には制限があります。ある参考ガイドによると、冷間圧造は「材料の結晶粒構造を圧縮し、それによって疲労強度を高めます」が、冷間圧造プロセスでは、アンダーカット形状、複雑な内部形状を作成することはできず、非常に厳しい公差を提供することもできません。

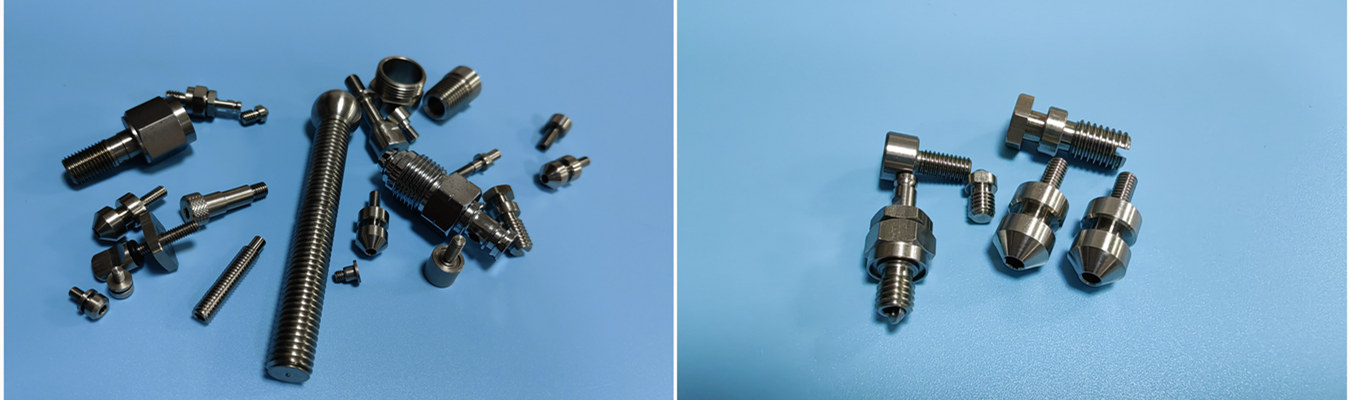

CNCスイス旋削加工は、回転する切削工具が材料（棒材）から材料を削り取り、部品（ファスナー）を製造する除去加工の一例です。CNCスイス加工は、冷間圧造法では製造できない、より小径で複雑なファスナーの製造に適しています。異なる製造プロセスを使用する場合の利点/欠点を詳述した比較ガイドでは、「500個の複数の複雑な特徴を持つカスタム設計の精密部品の小ロットサイズは、必要な精度と柔軟性を提供するスクリュー加工の恩恵を受けるでしょう」と説明しています。
カスタムボルトをスイス旋削で製造する場合の利点：
より厳しい公差（±0.005mmまで可能）
複雑な形状（内部チャネル、アンダーカット、カスタムドライブシステム）
優れた表面仕上げ
材料の多様性（チタンやステンレス鋼を含む）
多くのカスタムファスナーは、初期切削加工または圧造後に追加の処理が必要です。
ねじ転造：疲労強度を向上させながら寸法精度を維持します。
熱処理：過酷な用途向けに表面耐摩耗性とコア強度を高めます。
めっきとコーティング：耐食性と表面特性を付加します。
不働態化処理：ステンレス鋼部品から表面汚染を除去します。
評判の良いカスタムボルトメーカーは、生産全体を通じて厳格な検査を実施します。スイス式スクリュー加工サービスでは、一般的にCMM（三次元測定機）による検証、ねじ形状の光学比較器による検査、および表面仕上げ試験が組み込まれています。多くのカスタムボルトおよびファスナーサプライヤーは、材料証明書と寸法データを含む完全な検査レポートを提供しています。
カスタムボルトのリードタイムを理解することは、生産スケジュールを効果的に計画するのに役立ちます。
カスタムボルトのリードタイムは、複雑さ、数量、材料の入手可能性によって異なります。
以下に一般的な目安を示します。
| 複雑さのレベル | 標準的なリードタイム（図面承認から） |
| 標準ボルトの単純な変更（サイズ微調整、一般的な材料） | 10～15営業日 |
| 在庫材料を使用した標準的なカスタム設計、特別な熱処理なし | 10～20営業日 |
| 複雑なカスタマイズ：特殊材料の調達、標準外の寸法、独自の熱処理 | 3～4週間 |
| 完全な認証要件を伴うチタンまたはエキゾチック材料のボルト | 単純な注文は2～3週間、複雑な設計はそれ以上 |
いくつかの変数がカスタムボルトのリードタイムに影響を与
