エレクトロニクスは年々、小型化、高速化、そして高性能化が進んでいます。その結果、筐体、コネクタ、ヒートシンク、センサー部品など、電子機器に使用される部品は、これまでにないレベルの精度で製造される必要があります。0.1mmの隙間が、2つの部品間の接続不良、過熱、あるいは製品の故障につながる可能性があります。
ここで、電子機器向けCNC加工が重要になります。3Dプリンティングや射出成形とは異なり、CNC加工は最高レベルの公差、最良の表面仕上げを提供し、アルミニウムやエンジニアリングプラスチック製品など、幅広い材料に対応できる能力を持っています。
このガイドでは、さまざまな製造方法、CNC加工製品を使用する利点、そして設計を試作品から量産へと導くパートナーの選び方など、エレクトロニクスにおけるCNC加工について知っておくべきことをすべて理解するのに役立ちます。電子機器向けのカスタムCNC加工品や、電子製品の迅速な試作品を求めている場合でも、役立つ情報を提供します。
CNC加工（コンピュータ数値制御）は、コンピュータプログラムを使用して工作機械を駆動する方法です。これにより、以下のような高精度な電子部品の機械加工が可能になります。
ハウジングおよびエンクロージャ（PCB、バッテリー、ディスプレイ用）
コネクタおよびピン（電力とデータ伝送用）
ヒートシンク（放熱用）
センサーハウジングおよび取り付けブラケット
シールド部品（EMI/RFI対策用）
民生用のプラスチック製エンクロージャとは異なり、CNC加工された電子部品は通常、金属または高性能プラスチックで作られています。これらは、優れた耐久性、熱伝導性、および電磁シールド性を提供します。
エレクトロニクス製造のためのCNC加工を検討する主な利点は以下の通りです。
精度：CNCを使用することで、±0.005mmという厳しい公差が可能になり、2つの嵌合部品間でPCBが完璧にフィットします。
材料の柔軟性：材料オプションには、アルミニウム、銅、真鍮、ステンレス鋼、PEEK、Ultemなどがあります。
金型費用が不要：高価な金型が必要な射出成形プロセスとは異なり、CNC加工は金型を必要としないため、試作品や低ロット生産に理想的な製造プロセスです。
スピード：CNCを使用した迅速な電子機器の試作は、数週間ではなく数日で完了できます。
設計によって異なる種類のCNC加工が必要となる場合があり、製品開発の段階が進むにつれて、より具体的な種類のCNC加工が必要になります。
設計に、優れた表面仕上げを備えた高公差部品が必要な場合、精密加工が最適な選択肢です。例えば、以下のようなものがあります。
医療用電子機器（例：インプラントやモニター）
航空宇宙用アビオニクス
ハイエンド消費者製品
市販の標準的なエンクロージャは、プリント基板（PCB）のレイアウト、ポートの位置、または取り付け穴に合わない場合があります。そのため、電子機器向けカスタムCNC加工を使用すると、妥協することなく、必要なものを自由に作ることができます。
量産に入る前に、製品のフィット感、形状、機能をテストするための機能プロトタイプを作成する必要があります。電子機器試作用CNC加工では、実際の生産と同じ材料とプロセスで、1～10個の部品を作成します。
| 生産タイプ | 標準数量 | 最適な用途 |
| 電子機器向け低ロットCNC | 10～500ユニット | スタートアップ、研究開発、ニッチ製品、パイロット生産 |
| 電子機器向け高ロットCNC部品 | 1,000～100,000ユニット以上 | 民生用電子機器、自動車、産業機器の量産 |
バッチCNC加工は、定義された数量（例：500個/月）で製品を製造するために使用され、設計変更に柔軟に対応できます。

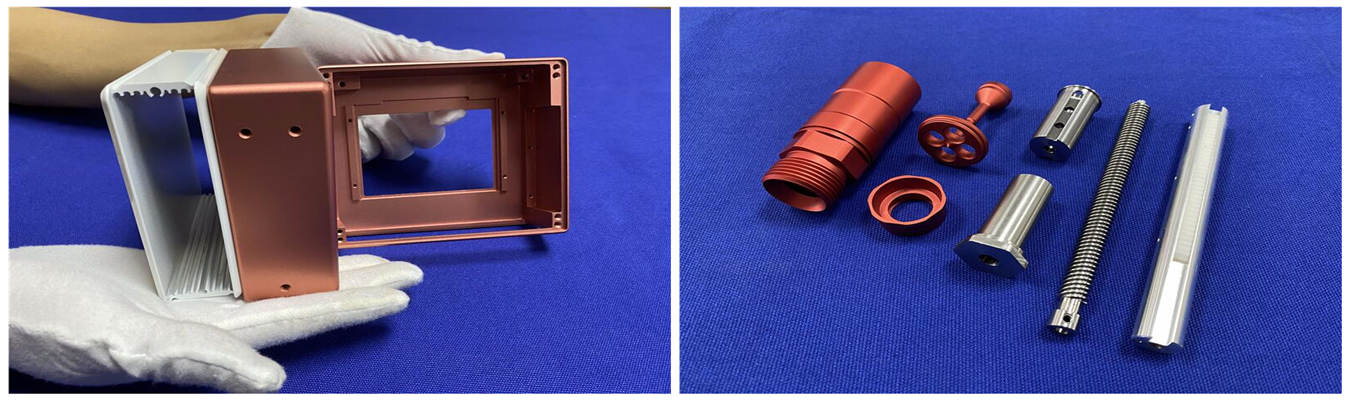

電子機器向け生産CNC加工（すなわち、継続的かつ大量）は、製造される製品に対して最高の効率と品質を提供します。
時間は非常に重要です。電子機器向け迅速なCNC試作では、3～7日以内に機能部品を納品でき、複数の設計反復の迅速なテストと、金型生産サイクルや量産前の早い段階での問題発見を可能にします。
工作機械は、その加工技術に基づいて特定の部品の生産に使用されます。多くの種類の加工技術がありますが、以下はCNC加工を使用したエレクトロニクス業界で最も一般的に使用される種類です。
フライス加工では、回転切削工具を使用してソリッドブロックから材料を除去します。電子部品の生産のためのCNCフライス加工プロセスで加工できる材料は以下の通りです。
ハウジングおよびエンクロージャ（プリント基板やコネクタ用のポケット、穴、スロット）
ヒートシンク（複雑なフィン設計）
フロントパネル（ディスプレイ、スイッチなどの切り欠き付き）
フライス加工プロセスを使用してCNC加工できる電子部品は、エンジニアリングプラスチック、アルミニウム、銅、または真鍮から作ることができます。
旋削加工は、ワークピースを固定切削工具に対して回転させるプロセスです。旋削プロセスは、以下のような円筒形または円形の部品の製造に最適です。
コネクタピンおよびソケット
ポテンショメータシャフト
バッテリー接点または端子
ネジ付きスタンドオフピン
電子部品の製造にCNC旋削加工を使用する利点は、優れた同心度と表面仕上げが得られることです。
複雑な形状を持つ部品を製造するには、5軸CNC加工法を使用することが不可欠です。5軸CNC加工を使用すると、1回のセットアップで切削工具を5つの異なる位置からアプローチできるため、寸法誤差を大幅に削減し、精度と部品品質を向上させることができます。
5軸CNC加工は、以下のような製品の製造に使用できます。
医療用電子機器ハウジング（人間工学的形状）
航空宇宙用電子コネクタ（厳しい公差を持つ複雑な形状）
ハイエンド民生用電子製品（ユニボディデザイン）
Falcon CNC Swissでは、スイス式加工とCNC横フライス加工およびCNC旋盤旋削加工を組み合わせて、1回のセットアップで完全な電子部品を製造し、お客様の時間とコストを節約しています。当社の精密 CNC 電子機器加工サービスの詳細をご覧ください。
製造業者を選ぶ際、ほとんどの人はいくつかの理由からゼネラリストよりもスペシャリストを選ぶでしょう。
精度は電子機器組立プロセスにとって重要です。例えば、プリント基板（PCB）には、PCBのコネクタと正しく位置合わせする必要があるコネクタの切り欠きがあります。さらに、ヒートシンクはチップに完全にフィットする必要があります。電子部品の精密CNC製造は、精密CNC加工を使用して製造されるすべての部品において、+/-.001mmの公差を維持できます。
電子機器プロトタイプの精密CNC製造は、CADファイルを提供してから最短3日で物理的な部品を提供できます。これにより、全体的な開発時間が短縮され、競合他社よりも早く製品を市場に投入できます。
材料の多様性
| 材料 | 電子機器における一般的な用途 |
| アルミニウム (6061, 6063, 7075) | エンクロージャ、ヒートシンク、シャーシ、フロントパネル |
| 銅および真鍮 | コネクタ、RFシールド、接地部品 |
| ステンレス鋼 | 耐久性が重要な部品、バッテリー接点 |
| PEEK および Ultem | 高温絶縁、PCBスペーサー |
| デルリン (アセタール) | 低摩擦ガイド、絶縁体、ブッシング |
産業用センサー用コネクタハウジング：+/-0.001mm公差（ピン穴）、6061アルミニウム、クリアアルマイト処理で5,000ユニットのハウジングを作成。
パワーエレクトロニクス用ヒートシンク：複雑な冷却フィン形状を持つ50,000ユニットの高ロット製品。CNC精密加工により達成。
医療機器PCB取り付け用エンクロージャ：ラピッドプロトタイピングによる試作生産。CNC精密加工を使用した製品フィットの検証後、10,000ユニット/月の量産へ。
すべての機械工場が電子部品の特有のニーズを満たせるわけではありません。求めるべきものは以下の通りです。
