エンジニアの多くは、ネジが故障するまでその重要性を意識しません。しかし、強度、軽量性、耐食性の限界に挑むアプリケーションにおいて、チタン製マシンネジは極めて重要な役割を果たします。航空宇宙構造物の組み立てから整形外科手術における骨片の固定まで、これらの小さな部品は大きな仕事を担っています。
では、なぜチタンでネジを作るのでしょうか？チタンはネジに適しているのでしょうか？そして、そのような精密部品はどのように作られるのでしょうか？Falcon CNC Swissのエンジニアは、地球上で最も要求の厳しい産業向けに、カスタムチタン製マシンネジを20年以上にわたって製造してきました。以下のガイドでは、医療機器から航空宇宙調達に至るまで、必要な技術的回答を提供します。

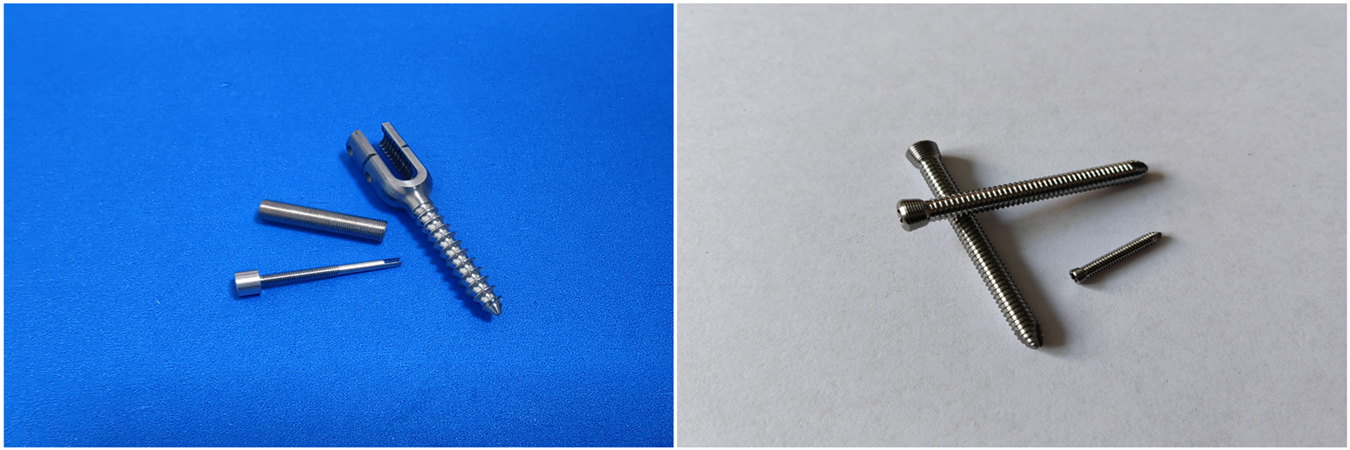

チタンネジは、チタンまたはその合金（マシンネジ用途では最も一般的にグレード5 Ti-6Al-4V、その他の用途ではグレード2または純チタン）から機械加工されたねじ付き留め具です。単なる留め具ではなく、独自の特性を備えています。鋼鉄より軽く（約40%）、完全に非磁性で、耐食性に優れ、生体適合性があり、チタンネジは留め具というよりもエンジニアリングコンポーネントです。
適切な用途では、チタンは非常に優れています。高い強度対重量比により、軽量化が最優先される航空宇宙やハイパフォーマンス自動車用途に適しています。医療用途では、生体適合性により体内で受け入れられやすく、骨ネジから脊椎固定術、ACL再建インプラントまで幅広く使用されています。特に海水に対する耐食性と耐薬品性により、海洋機器や化学処理装置でも望まれています。
マシンネジにチタンを検討する際、エンジニアは以下の点に注意します。
コスト。チタンはステンレス鋼や真鍮などの標準的な金属よりも数倍高価であり、チタン製マシンネジはより高価になります。
焼付き（かじり）/締め付け時に自己凝着を起こすこと。これには、レンチの顎へのネジの凝着も含まれます。
機械加工の難しさ。上記のように、特殊なチタン加工工場が必要です。
ACL再建などの状況で使用される医療用グレードのチタンネジの価格は大きく異なります。インターフェアランススクリューやアンカーなどの基本的な部品では、1本あたりおおよそ3〜12ドルです。より大きな滅菌キットはそれ以上かかります。価格は、生チタン（非常に硬い合金）の要求、精密加工、滅菌、インプラントに必要な厳格な品質管理に基づいています。
小さなマシンネジ（電子機器でよく使用される）の製造は、どの機械工場でも最も難しい作業の一つです。チタン加工工場は、低熱伝導性、急速な工具摩耗、化学的相互作用など、チタン合金の扱いにくい特性に対処するために、切削パラメータを注意深くバランスさせなければなりません。間違いありません。チタンのマシンネジを製造する機械工場には、その知識と経験が必要です。当社の専門性について詳しくは、チタン加工工場の能力→をご覧ください。

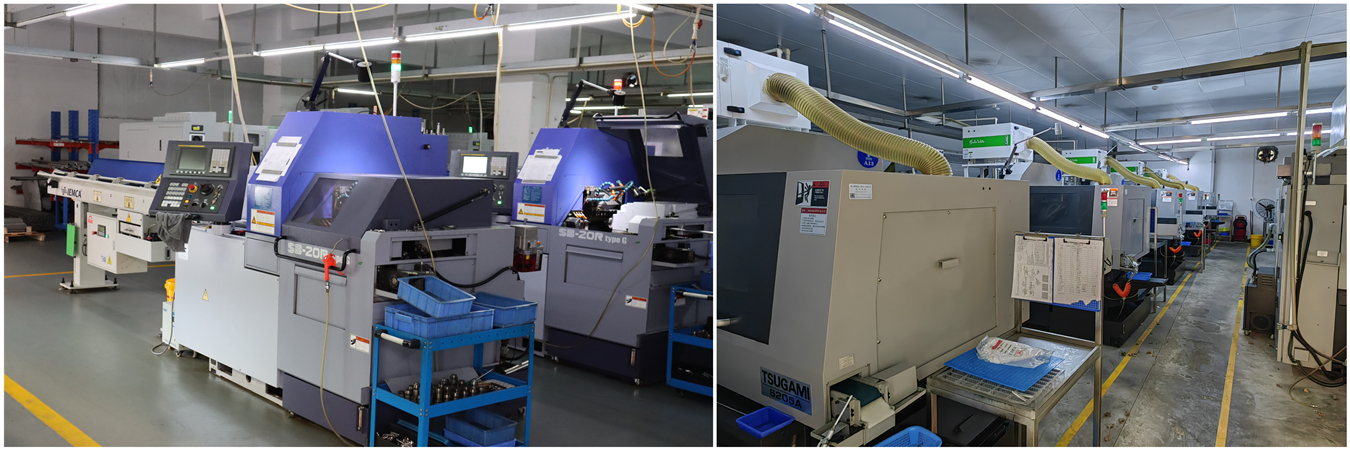

医療や電子機器で一般的な非常に小さなチタン製マシンネジには、上記の論文で見られるように、スイス式CNC旋盤が適しています。非常に小さなねじ山の機械加工は科学になりつつあり、Swissturn USAの超精密スイス式ネジ加工などのサービスがこれを実現しています。
ガイドブッシュの位置：最も重要なのは、材料を切削する位置にできるだけ近く部品を支持し、長くて小径のネジ素材を機械加工する際のたわみを最小限に抑えることです。
切りくずの除去：高圧クーラントは、切りくずを除去し、切削ゾーンの熱を制御するために極めて重要です。チタンを機械加工する際には不可欠です。
精密ねじ切り：シングルポイントやその他のねじ切り機能を使用して、ねじ山を後加工したり、転造ねじ形状を生成したりします。ねじ切り方法に関わらず、機械工場は旋削と同様に主要なパラメータを正確に設定する必要があります。
プロセスを最適化した研究（Koller 2019「カスタムチタン製マシンネジ」など）を見ると、基本的なパラメータに多くの注意が払われていることがわかります。工具の選択、工具速度、ねじ切り戦略と深さに注意してください。用途に応じた特殊なネジがあり、誤差の余地はほとんどありません：
鋭い超微粒子超硬工具を使用し、化学的な凝着と表面摩耗に耐性のあるTiAlN（チタンアルミナイトライド）などのコーティングを施し、最適化された形状にします。
実用的な低切削速度にもかかわらず、積極的なチップ負荷を維持するよう努めます。これは、過度の工具変形が加工硬化につながる可能性があるためです。
「下穴」を正しく形成し、厳密に管理し、タップ加工時の材料のスプリングバックを考慮して直径をわずかにテーパー状にする必要があります。
かなり一般的な方法：
小さくて深いねじ山の場合、「スキップトゥース」カッターを使用した高速ねじ切りミーリング戦略が効果的で、切込みを小さく断続的にすることで連続切削を避けます。別の方法として、最適化された形状のスパイラルフルートタップやスレッドミルを使用すると、切削力を低減し、工具の破損を防ぐことができます。これは2000RPMでの小さなネジアダプターで実現されています。詳細については、当社のスイス式CNCの専門知識をご覧ください。 →

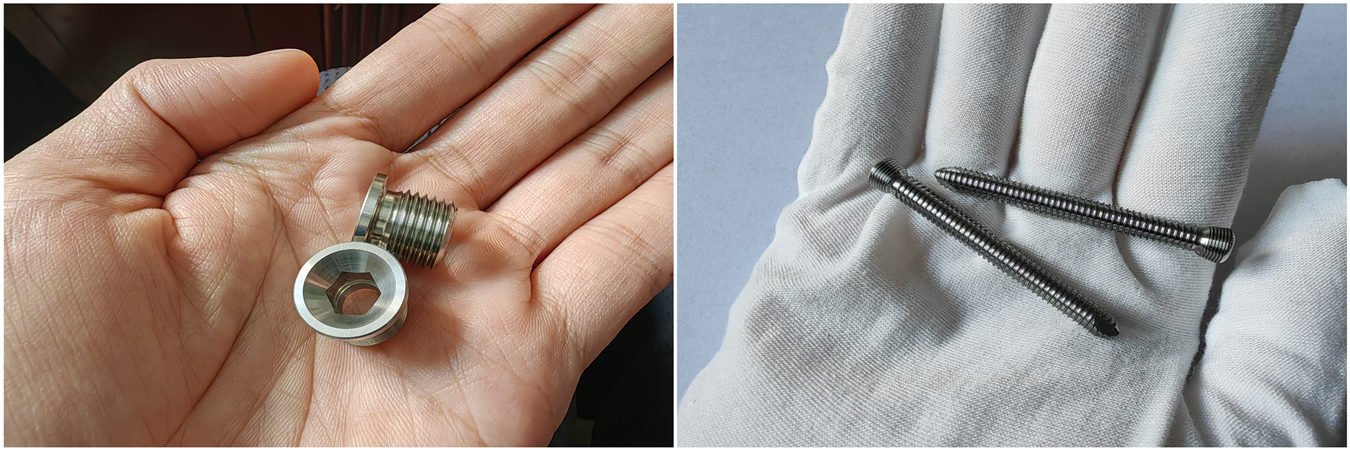

多くの精密部品と同様に、チタン製マシンネジの最高基準は医療分野にあります。通常はグレード23 ELI（極低介在物）合金から作られ、以下の用途で使用されます。
整形外科用骨ネジ：骨折固定、脊椎固定術、再建手術に使用されます。厳格な公差で機械加工され、滅菌処理が施されていることが多いです。
頭蓋顎顔面（CMF）インプラント：顔面再建時に骨プレートを固定するための小さなネジ（直径1.2mm以下）。
デンタルインプラントコンポーネント：インプラント用の精密アバットメントネジ。正確な適合性と高い疲労耐性を維持する必要があります。
スポーツ医学インプラント：膝靭帯のACL/PCL再建用のインターフェアランススクリュー。移植片に合わせた正確なねじ山形状が必要です。
航空宇宙では、留め具から1グラム削減するごとに燃費が向上します。可能な限り、航空宇宙設計者は高強度チタン合金材料から作られた機体用留め具を求めます。これには以下が含まれます。
構造用留め具：コンポーネント、トリム、外板の固定に使用。
エンジンコンポーネント：温度がそれほど過酷でないエリアに配置される部品の固定。
非磁性要件：敏感なセンサーや電子機器を搭載する航空宇宙機器に最適。
チタン製マシンネジを製造する適切なパートナーを選ぶことは重要な考慮事項です。単なる機械工場ではなく、エンジニアリングパートナーが必要です。
実績のある経験：航空宇宙向けであれば、過去に航空宇宙クライアントと仕事をした経験のあるチタン加工工場を探しましょう。20年以上の経験があれば理想的です。
高度な設備：ウェブサイトで、高剛性CNC旋盤（小型部品用のCitizen、Star、Tsugamiスイス式など）を保有していることを明記していること。高圧クーラントシステムは、壁面から切りくずを洗い流すのに好ましい。
プロセスバリデーション：医療向けでは、厳格なプロセスバリデーション（IQ、OQ、PQ）と、認定材料試験レポート（CMRR）の提供を確認する。
エンジニアリングサポート（DFM）：一流の精密チタン製マシンネジ メーカーは、部品の設計製造適合性に関して有用なフィードバックを提供します。
品質システム：ISO 13485（医療）、ISO9100（航空宇宙）などの認証は、重要な用途では必須です。
これらすべてはFalcon CNC Swissにあります。当社の工場は、複雑な小径加工にも対応しています。また、DFMのための非公式レビューを提供し、カスタムチタン製マシンネジ製造の全段階で品質監視を行います。
チタン製マシンネジは、航空宇宙や医療などで素晴らしい製品を可能にする驚くべき設計です。その製造方法を学ぶことは、単に材料特性や製造能力・制約を理解するだけでなく、完璧な実行の哲学を掴むことです。ネジを知れば、市場を知ることができます。それに触れ、美しく作り上げてください。
医療用グレードのチタン製マシンネジの試作品であれ、航空宇宙用の大量生産であれ、お客様のプロジェクトについて詳しく話し合う機会を歓迎します。個別の相談と見積もりについては、Falcon CNC Swissまでお問い合わせください。
