電子機器が小型化・高速化するにつれて、発生する熱量も増加しています。そのため、筐体は適切な熱保護性能を備え、内部に部品を正確に収め、製造時の接続を容易にするように設計されなければなりません。
CNC加工は、このような電子機器筐体用部品の製造に使用されます。
3Dプリンティングや射出成形のように設計や加工上の制約によって部品の形状が制限されるのとは異なり、CNC加工は非常に高い公差で部品を製造することができます。これらの設計・生産能力により、電子機器の部品は異種材料から作られ、狭いスペースに収めることが可能になります。
マイクロプロセッサから余分な熱を取り除くアルミニウム製ヒートシンクを作る場合、プリント基板実装用の筐体を作って敏感な電子部品を保護する場合、あるいはすべての電気的要件を満たすコネクタを製作する場合、CNC加工は電子機器製造業界に最適なソリューションを提供します。
このガイドでは、電子機器筐体のCNC加工に重要な材料、部品、プロセスについて解説します。性能、コスト、数量のバランスを取る方法、そして適切な精密CNC加工サービスとの連携がなぜ重要なのかを学べます。
目的の電子部品をうまく製造するには、まず適切な材料を選定する必要があります。CNC電子機器加工で最も一般的に使用される材料は以下の3つです。
CNC加工によるヒートシンクや筐体に関して、アルミニウムは圧倒的に第一の選択肢です。その理由を以下に示します。
熱伝導性：チップから熱を奪い、素早く拡散する能力があります。
軽量化：デバイスを軽くします。
加工の容易さ：複雑なヒートシンクフィン形状も問題なく加工できます。
耐食性：錆びる心配がありません。
CNC加工に使用可能な標準的なアルミニウム合金には、6061（汎用）と6063（陽極酸化処理や複雑な押し出し成形に適している）があります。高強度が要求される用途では7075も使用できます。
電気絶縁性、軽量性、または電波透過性が必要な場合、CNC加工によりプラスチックから電子部品を製造することができます。
| プラスチック材料 | 最適な用途 | 主な特性 |
| ABS | 筐体、ハウジング | 丈夫で耐衝撃性があり、低コスト |
| ポリカーボネート（PC） | 透明カバー、デバイス用窓 | 透明、強度が高く、難燃性オプションあり |
| PEEK | 高温用コネクタ、絶縁体 | 優れた耐熱性・耐薬品性 |
| デルリン（POM） | ギア、摺動部品、コネクタ本体 | 低摩擦、寸法安定性 |
| アルテム（PEI） | 高性能筐体、航空宇宙用電子機器 | 難燃性、高強度、良好な誘電特性 |
電子機器に取り付けられるCNC加工部品は生のアルミニウムから作ることもできますが、陽極酸化処理されたアルミニウムのCNC加工が好まれます。陽極酸化処理は、生のアルミニウムの表面を硬く耐久性のある耐食性アルミナ層に変える電気化学的プロセスです。
CNC加工電子部品における陽極酸化処理の利点は以下の通りです。
電気絶縁性：短絡状態を防止します。
耐摩耗性：複数回の組立・分解後も高い耐久性を発揮します。
カラーバリエーション：ブラック、クリア、レッド、ブルー、ゴールドの表面仕上げオプションがあり、ブランディングやコーディングに利用できます。
より効率的な放熱：陽極酸化アルミニウムは、生のアルミニウムと比較してわずかに優れた熱放射率を持ちます。
多くの電子機器筐体向けCNC加工プロジェクトでは、耐久性を考慮してタイプIIまたはタイプIII（ハードコート）の陽極酸化処理が指定されています。
ここでは、加工される具体的な電子部品について考えてみましょう。これらはCNCフライス加工電子部品およびCNC旋盤加工電子部品の主要なものです。

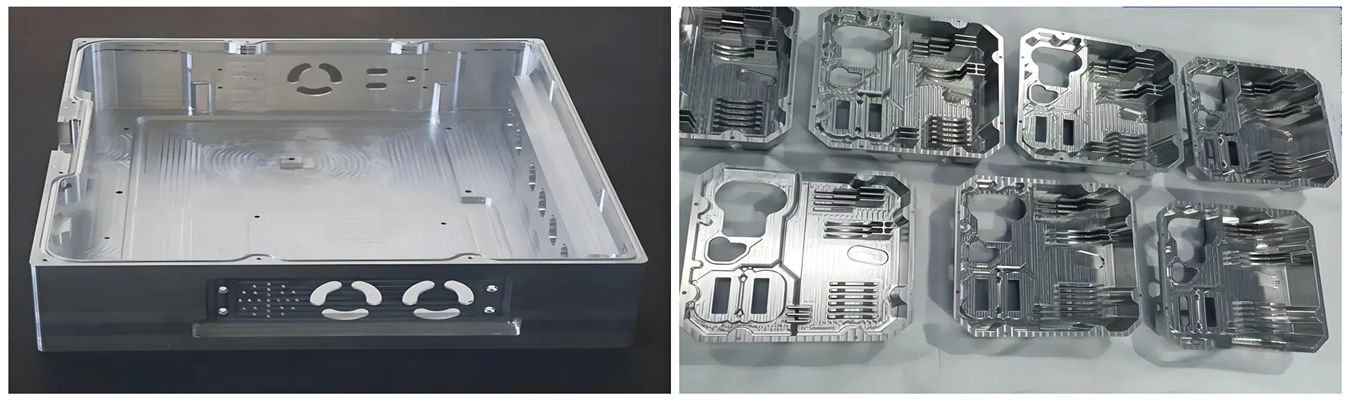

プリント基板は、ほこり、湿気、機械的力から保護する必要があります。PCBハウジング向けCNC加工では、以下のようなカスタムハウジングの製造が可能です。
USBポート、ボタン、ディスプレイ、スイッチ用の精密な切り欠き。
内部ネジ固定用の取り付けボス。
EMIシールド（PCBハウジングが金属製の場合のみ）。
通気用の換気孔。
例えば、携帯型医療用モニターには、軽量で密閉性が高く、陽極酸化仕上げが施されたアルミニウム製ハウジングが必要でした。CNC加工は、これらの要件に必要な精度と再現性を提供します。
ヒートシンク向けCNC加工電子機器は、最も一般的な用途の一つです。ヒートシンクには、放熱面積を最大化するために複雑なフィン（放熱）パターンがあります。
フィン厚：薄すぎるとフィンが破損します。厚すぎると表面積が減少します。
フィン間隔：フィン間隔が広いほど空気の流れが良くなります。ただし、表面積は減少します。
ベース厚：熱を均等に分散させるために十分な厚さが必要です。
CNC加工は、押し出し成形やダイカストでは不可能な、1ミリメートル以下のフィン間隔や高いフィン高さを持つヒートシンクを製造できます。これが、LED、電源、オーディオアンプなど多くの高出力電子機器が、単一のヒートシンク源として加工されたアルミニウム筐体を使用する理由の一つです。
コネクタ部品のCNC加工には、USBハウジング、オーディオジャックバレル、同軸コネクタ本体、カスタムピンハウジングなどが含まれます。
コネクタにCNC加工を使用する理由
厳しい公差：コネクタは±0.01mmの精度で嵌合する必要があります。
ねじ山：多くのコネクタには、内部または外部のねじ切り加工が必要です。
小さな形状：小さなピン穴、キー溝、ロック機構など。
材料の多様性：真鍮、アルミニウム、ステンレス鋼、エンジニアリングプラスチックが最もよく使用されます。

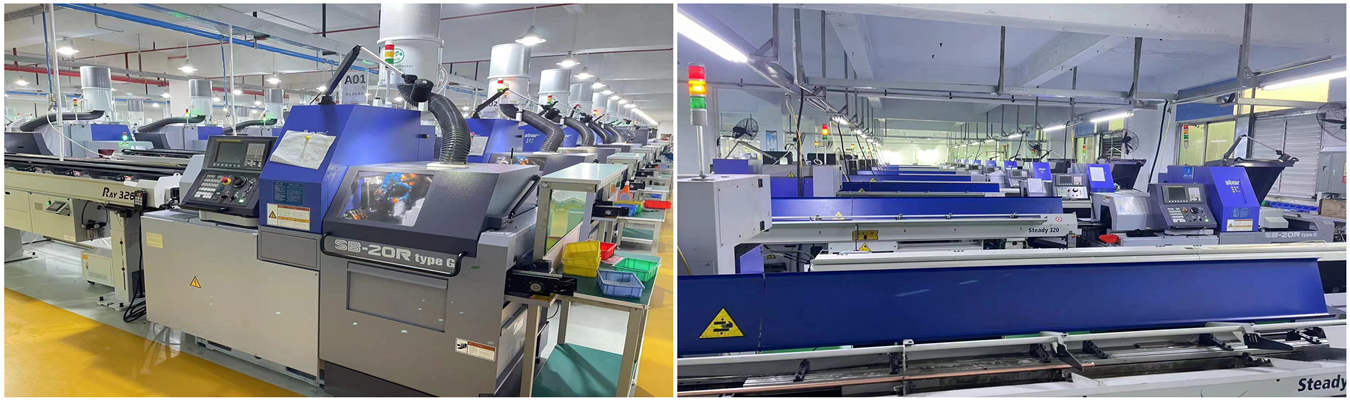

大量のコネクタ生産には、スイス型旋盤によるCNC旋盤加工電子部品が非常に効率的です。
センサーは、自動車、通信、製造、医療などあらゆる業界で使用されています。センサーのハウジングと取り付けブラケットは、センサーを正確な位置に確実に保持する必要があります。センサー用のCNCフライス加工電子部品には、通常以下のものが含まれます。
センサー取り付け用の精密ボア径。
ネジやクリップを受け入れる取り付け穴。
ケーブル管理機能（スロット、クリップ、チャンネル）。
単純な部品は3軸マシニングセンタで製造できます。しかし、5軸CNC電子機器加工が必要となるのは、部品に以下のような特徴がある場合です。
アンダーカット（真上から加工できない形状）。
複合角度（複数の角度を持つ穴や面）。
複合曲面（人間工学に基づいた形状や自然な形状の筐体など）。
例えば、ウェアラブルデバイスの筐体が湾曲した外面を持ち、USBポート用の角度を提供する内部スナップフィーチャーを備えている場合、5軸CNCマシンを使用すれば単一のセットアップで済み、3軸CNCマシンで複数回のセットアップを行う場合よりも高い精度と低コストを実現できます。
電子部品の種類によって必要な加工プロセスは異なります。以下に簡単なガイドを示します。
CNCフライス加工電子部品は、以下のものに最適です。
