CNC加工インペラ：設計、材料、製造の完全ガイド

Table of Content [Hide]

はじめに：メカニカルインペラとは（そしてなぜ重要なのか）？

ホットロッドやターボチャージャー付きの爆撃機を運転する方、専用ウォータートリガーでガーデニングを楽しむ方、ブロワーや産業用ファンを使用する工場で働く方なら、メカニカルインペラの恩恵を受けています。インペラは、流体や反応器の速度を上げるため、あるいは圧力を下げるために、液体や気体中に配置される回転式の機械装置ですが、最も一般的には圧力を上げるために設計されています。ポンプにおけるこの機械装置の使用はよくご存じでしょう。それは機械内部で水を汲み出す部分です。ターボチャージャーでは、インペラがエンジンに空気を押し込み、燃料と空気の混合気を増やしてより大きなパワーを生み出します。大規模なものとしては、産業用ファン、ブロワー、エキゾーストファンなどがあり、水平設計のインペラは、冷却や換気のために大量の空気を押し出し、冷却が必要な機械や排気が必要な機械を作動させます。

インペラの設計と製造は非常に責任のある仕事です。粗すぎると、不必要な振動損失を引き起こし、負荷がかかって発熱し、エンジンを減速させてしまいます。製造が緩すぎると、リード線を引っ張り、早期に焼損します。優れたCNCインペラが、ガーデニング用途の定番として選ばれる理由は容易に理解できます。鋳造インペラやバーリングインペラとは異なり、これらの多くは隠れたポロシティ、誤った設計と製造に起因する問題を抱えており、バランスの悪いインペラは、低品質の鋳造ローターやバーガードシールドホルダーのもう一つの共通の信頼できない特徴です。

CNC機械加工インペラの価値は、ポンプハンドブックに基づいた実証済みの基準を満たすことが求められる現代のタスクにおいて、これらに切り替えるための現実的かつ定量化可能な理由を構成します。固体材料から細心の注意を払って形成された回転ファンは、完全な信頼を持って使用できます。この記事では、インペラの設計、材料、タイプ、製造、そして最適なポンプメーカーによるプロジェクトに適したインペラの選び方まで、知っておくべきすべての情報をご紹介します。

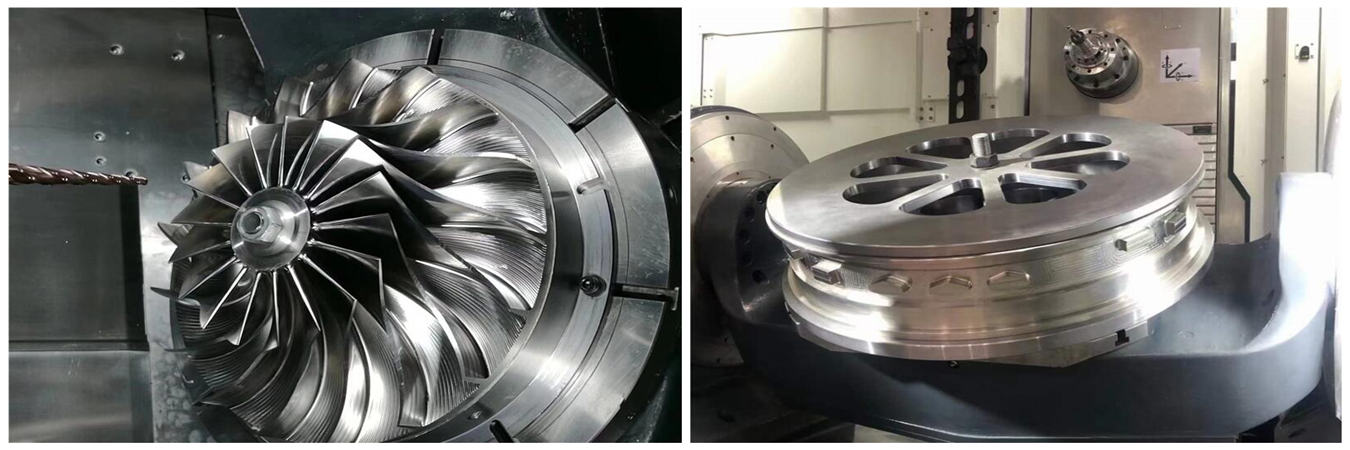

高精度流体システム部品のためのCNC加工ポンプインペラ

インペラの3つのタイプとは？

インペラには主に3つの設計タイプがあり、それぞれ異なる用途に適しています。これらを理解することで、ポンプ、ファン、タービンに最適な設計を選択できます。

インペラタイプ	説明	最適な用途	一般的な用途
オープンインペラ	ブレードが中央ハブに直接取り付けられ、シュラウド（カバー）がない。洗浄は容易だが効率は低い。	固形物や異物を含む流体	排水ポンプ、スラリーポンプ、食品加工
セミオープンインペラ	ブレードに背面シュラウドはあるが前面シュラウドはない。効率と固形物処理のバランスが取れている。	中程度の固形物、一般的な産業	化学ポンプ、産業用プロセスポンプ
クローズドインペラ	ブレードが前面と背面のシュラウドで囲まれている。最も効率的だが、異物で目詰まりする可能性がある。	清浄な流体、高効率	清水ポンプ、ターボチャージャー、コンプレッサー、航空宇宙用タービン

ターボチャージャー、コンプレッサー、航空宇宙用タービンなどの高性能用途では、クローズドインペラが標準です。最高の効率と圧力発生を提供しますが、製造も最も複雑です。そこで、高度なCNC機械加工によるポンプインペラ製造が不可欠になります。

CNC機械加工インペラの材料選定

適切な材料の選択は、インペラの性能と寿命に不可欠です。流体の種類、温度、腐食リスク、回転速度などの要素が考慮されます。

アルミニウムインペラ

軽量で加工が容易なアルミニウムは、軽量化が最優先で腐食の懸念が少ない場合に選ばれる材料です。自動車用ターボチャージャー、ブロワー、ファン、航空宇宙部品に最適です。

長所：軽量、加工性良好、コスト効率が良い
短所：高温での強度が低く、ステンレス鋼やチタンに比べて耐食性が劣る場合がある
アルミニウムインペラメーカー：自動車やブロワー用途のタービンインペラを製造する場合、6061または7075アルミニウムで作られたCNC機械加工アルミニウムインペラを期待し、見つけるべきです。

ステンレス鋼インペラ

ステンレス鋼は耐食性に優れており、水や化学薬品のポンプ輸送に最適な選択肢です。海洋環境でよく使用されます。また、耐食性があるため、食品加工機器にも広く使用されています。

長所：耐食性があり、多くの軟鋼よりも強靭。
短所：ステンレス鋼にするとインペラが重くなり、不要な場合がある。
一般的なステンレス鋼インペラメーカー：汎用ポンプには306または304Lステンレス鋼が一般的に使用されます。

医療や食品加工業界など、常に316グレードが必要でないインペラには、316Lを使用できます。現在使用されているより高合金の材料は17-4 PHです。この高強度材料を使用して、非常に高い機械的特性を持つ小径インペラを製造できます。

チタンインペラ

高い強度対重量比が求められる高性能用途にはチタンが選ばれますが、非常に優れた耐食性も備えています。

長所：チタンは非常に軽く、荷重下で非常に高い強度対重量比を示し、同時に優れた耐食性を備えています。
短所：アルミニウムやステンレス鋼に比べて高価ですが、加工は非常に容易です。扱いの難しい材料ですが、最良のASTM規格が存在します。
制限：最も高価なオプションであり、専門的な機械加工の専門知識が必要です。

重量、高い耐食性、そしてポンプ製造における高性能志向の厳しい仕様に直面しているポンプインペラメーカーに最適です。さまざまな材料の当社の5軸CNC機械加工インペラをご覧ください→

真鍮および青銅インペラ

真鍮と青銅は、良好な耐食性と自然な潤滑性を提供します。真鍮は耐食性が良好で、加工性も良く、さまざまな程度の自然潤滑性を備えています。穏やかな化学液体を扱う小型ポンプに使用されます。

長所：穏やかなポンプ用途に対して非常に優れた耐食性
短所：青銅/軽量で柔らかい金属は強靭ではありません。

まずは少量のポンプインペラに最適です。

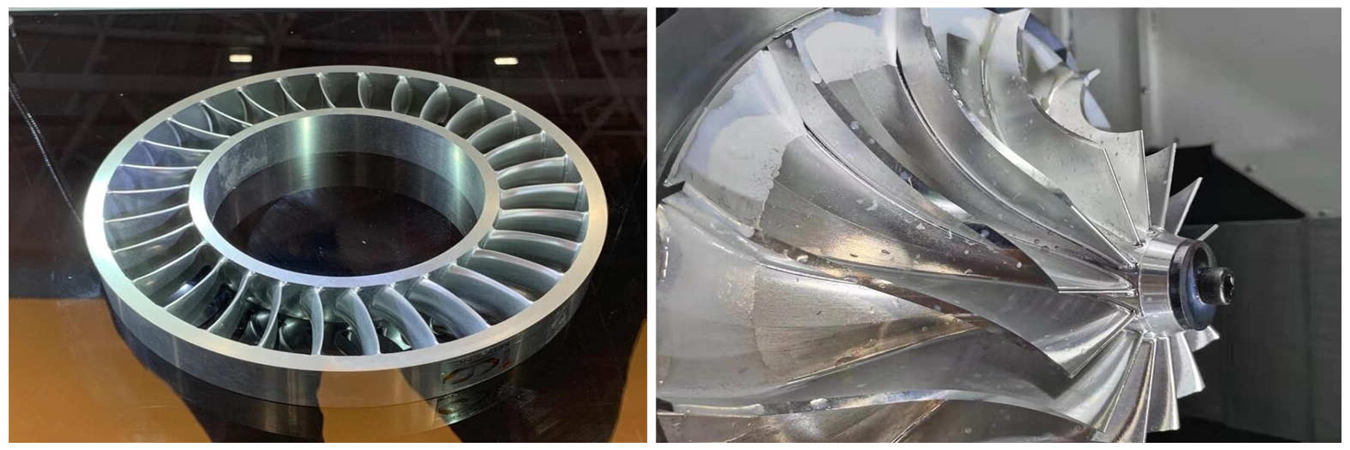

高性能流体および航空宇宙用途向けCNC機械加工アルミニウムインペラ

ポンプインペラの製造プロセス

金属の塊がどのようにして効率的なインペラになるのでしょうか？以下は、経験豊富なインペラポンプメーカーが一般的に使用するポンプインペラ製造プロセスです。

ステップ1：モデリングとエンジニアリング

3D CADモデルから始まります。インペラの形状は複雑です。ブレードの角度、厚さ、曲がり方のすべてが性能に影響し、現代のインペラ設計では、金属を削る前から効率最適化のために数値流体力学（CFD）解析を使用することもあります。

ステップ2：材料の選定と調達

用途に応じて適切な材料が選択され、重要な用途では材料証明書（ミルテストレポート）により、元の溶解までの「トレーサビリティ」が確保されます。

ステップ3：CNC機械加工

ここで精度が生まれます。インペラファンメーカーやポンプインペラメーカーは、固体材料からインペラを削り出すために、最新の5軸CNC機械加工に注目しています。

なぜ5軸なのか？インペラのブレードは湾曲しており、場合によってはアンダーカットもあるため、通常の3軸機械では対応できず、工具をワークに到達させるために驚くべき角度からアプローチする必要があります。5軸加工により、切削工具がすべての角度から部品にアプローチできるため、非常に高速なブレードを1つのプロセスで、追加の作業や手仕上げなしで切削できます。

これはクローズドインペラでは常に難しい作業であり、インペラファンブレード間の通路は小さな「開口部」を通して「機械加工」されるため、多くの特殊工具と慎重なプログラミングが必要です。
