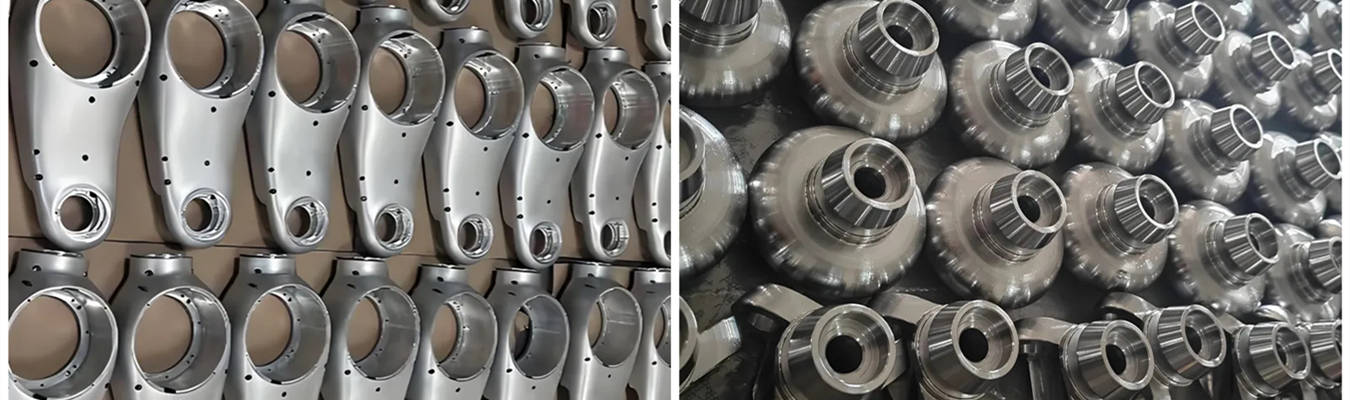

カスタムロボット部品製造：CNC加工に関する完全エンジニアリングガイド

はじめに: カスタムロボット部品への需要の高まり

国際ロボット産業は急速に成長しています。2026年にはヒューマノイドロボットが量産され、ほぼすべての部品分野で爆発的な発展が生じています。2050年までに世界で3億台のヒューマノイドロボットが存在すると予想されており、これは、機械加工、納品、組み立てが必要な数十億ものカスタム部品が存在することを意味します。

サービス用途のヒューマノイドロボット、工場自動化用の産業用ロボット、または手術支援用の医療ロボットカスタム部品の開発に取り組んでいる場合、使用するコンポーネントの品質が、ロボットの動作の滑らかさ、エネルギー効率、耐久性、安全性を左右します。

このガイドは、一貫した性能を発揮するカスタムロボット部品を必要とするエンジニア、製品設計者、購買担当者を対象としています。ロボット部品を機械加工する際の主要な課題、複雑な構造を創り出すための実践的な多軸加工アプローチ、耐久性のある関節を構築するためのアイデア、およびカスタムロボット部品のサプライヤーに求めるべき点についての情報が含まれています。

ヒューマノイドロボット部品のCNC加工における課題

ヒューマノイドロボット用のコンポーネントの機械加工には、標準的なCNC加工をはるかに超える、いくつかの独自の課題があります。

課題1 - 多軸ロボット部品による内部の複雑さ：

生産される機械要素の大半（例：アクチュエータボディやカスタムロボット関節ハウジング）は、多くの場合、自由曲面や深い空洞など、複数の異なる製品属性を必要としますが、従来の3軸加工ではこれらすべての属性を1回のセットアップで生産することができず、何度も位置決めし直す必要が生じ、その結果、公差による累積誤差や工数の増加が発生します。

課題2 - 動作を生み出すロボット部品のミクロン単位の公差：

各ヒューマノイドロボットには多数の関節があり、各コンポーネントの精度にわずかな誤差があっても、ロボットの運動連鎖に遅れ、動作のぎこちなさ、固着を引き起こします。したがって、すべての動作生成コンポーネントは非常に精密な公差を持ち、通常は±0.005mm～±0.01mmが必要となります。また、摩擦を低減してコンポーネントの寿命を延ばすことを目的とする場合、他のコンポーネントと接触するコンポーネントの最大許容表面粗さはRa≤0.4μmとされます。

課題3 - 軽量化と強度と被削性のバランス：

重量が1グラム増えるごとに、消費エネルギーが増加し、バッテリー寿命が短くなります。しかし、軽量材料は一般的に製造が困難です。そのため、カスタムロボット部品の設計には多くの材料が使用されてきました。例えば：

• アルミニウム（6061/7075-T6）： アルミニウム材料は優れた強度対重量比と良好な被削性を提供しますが、積極的な切削条件で切断すると変形します。

• チタン（Ti6Al4V / グレード5）： チタンは卓越した強度と生体適合性を持つ材料ですが、熱伝導率が低いため、機械加工中に工具の急速な摩耗と加工硬化を引き起こします。

• ステンレス鋼（304/316/17-4 PH）： ステンレス鋼は耐摩耗性と耐衝撃性に優れていますが、比較的重い材料であり、非常に厳しい公差での機械加工は困難です。

• エンジニアリングプラスチック（例：PEEK、デルリン、ウルテム）： エンジニアリングプラスチックは軽量で絶縁性がありますが、機械加工時に過度な熱が発生すると、溶けたりバリが生じる可能性があります。

課題4 - 薄肉部品は振動や構造的たわみの影響を受けやすい：

全体的な重量を減らすために、ロボットの多くの構造部品は薄肉形状を採用しています。そのため、機械加工中にこれらの構造部品が振動したりたわんだりする可能性があり、適切な加工戦略とツールパス戦略が必要となります。

解決策：Falcon CNC Swissがこれらの課題にどのように取り組むか

Falcon CNC Swissは、高度な技術、エンジニアリングの規律、実践的な経験を組み合わせて、お客様の課題に対する解決策を見出します：

1. 5軸CNC加工を活用して、複雑な形状を1回のセットアップで処理します。これにより、部品の再位置決めに起因する潜在的な誤差が低減され、出力品質が向上します。

2. 当社のスイス式CNC旋盤は、特殊なクーラントを使用して、チタンやステンレス鋼で作られた小径部品をミクロン単位の公差で精密加工します。

3. 工程内プロービングに続くCMM検査（生産途中での実施）により、部品が仕様から外れる前に、オフセット調整を行う機会を提供します。

4. 薄肉部品を機械加工するための当社の固定戦略は、振動を最小限に抑え、加工中の部品の変形を防ぐのに役立ちます。

当社のエンジニアリング主導のアプローチにより、カスタムロボットアームや、新しいヒューマノイドプラットフォーム用のユニークなロボット部品のプロトタイプから量産まで対応可能で、特注ロボット部品の生産全体にわたって一貫した高品質を保証します。カスタムロボット製造向けのFalcon 精密CNC加工能力をご覧ください。

複雑なロボット部品加工のための多軸戦略

カスタムロボットグリッパーフィンガーからカスタムロボットフレーム構造要素に至るまで、多くの困難なロボットカスタム部品は、3軸設備では効果的に機械加工できません。

ロボット工学に5軸加工が不可欠な理由

5軸CNC加工により、切削工具が1回のセットアップでワークピースに複数の角度からアプローチできます。これにより、産業用カスタムロボット部品にいくつかの重要な利点がもたらされます：

ロボット部品加工のための主要戦略

戦略1： 切削作業開始前に統合データムシステムを定義する

部品の多くの側面（ボルトサークル、取り付け面、ベアリングボアなど）は、部品がどのように位置決めされても（上下反転や回転）、共通の「データム」（原点）を参照する必要があります。切削作業を開始する前に、すべての機械加工プロセスで一貫して使用されるデータムシステムを作成します。

戦略2：薄肉部品に対し対称的にツールパスを設計する

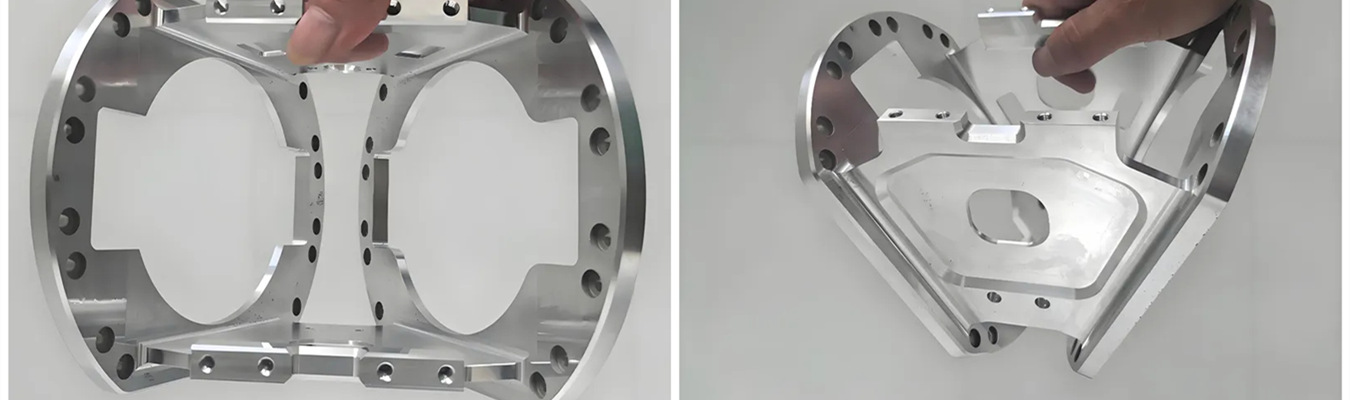

軽量のカスタムロボットフレーム部品を機械加工する場合、対称的に設計された加工経路を使用すると、切削力が均等に分布し、変形の可能性が低減します。例えば、片側をすべて切削してから反対側を切削するのではなく、薄肉壁の両側からアプローチすることで、部品が歪む可能性を最小限に抑えます。

戦略3：困難な材料を機械加工する際に高圧クーラントを利用する

医療ロボットカスタム部品や高負荷容量のカスタムロボットアーム用のチタンやステンレス鋼を加工する場合、高圧クーラントツーリングの使用は必須です。高圧クーラントツーリングは、1) 切削領域から切りくずを除去し、2) 熱の蓄積を低減し、3) 材料表面の加工硬化を防ぎます。

戦略4：アンクランプ前に寸法を検証する

信頼性の高いプロセスは、部品ごとに1回のセットアップで5軸加工を行い、部品を機械から取り外す前に検証を実行することから成ります。寸法問題を早期に発見することで、スクラップ部品の発生を防ぐことができます。

アプリケーションのニーズに基づく材料選定

カスタムロボット部品に適切な材料を選択することは、適切な加工戦略を選択することと同じくらい重要です。以下は簡易参考表です：

耐久性のためのCNC加工ヒューマノイド関節部品の設計

ロボットの関節は最大の応力を受けます。ヒューマノイドロボットの各股関節は、立位時や歩行時に大きなトルクを受けます。また、足首関節は繰り返し衝撃を受け、正確な角度制御を提供する必要があります。さらに、肩関節から手首関節に至るまで、すべての関節は故障が発生する前に数百万回のサイクルを経験します。

疲労寿命とロボット関節の機能性の関係

動的負荷容量と疲労寿命は、関節部品の堅牢性を決定する2つの主要な要素です。関節部品は、故障することなく数百万回の負荷サイクルに耐えることができなければなりません。一般に、機械加工プロセス中に残留圧縮応力を制御するための対策を講じることで、関節の接触疲労寿命を延ばすことができます。

堅牢
