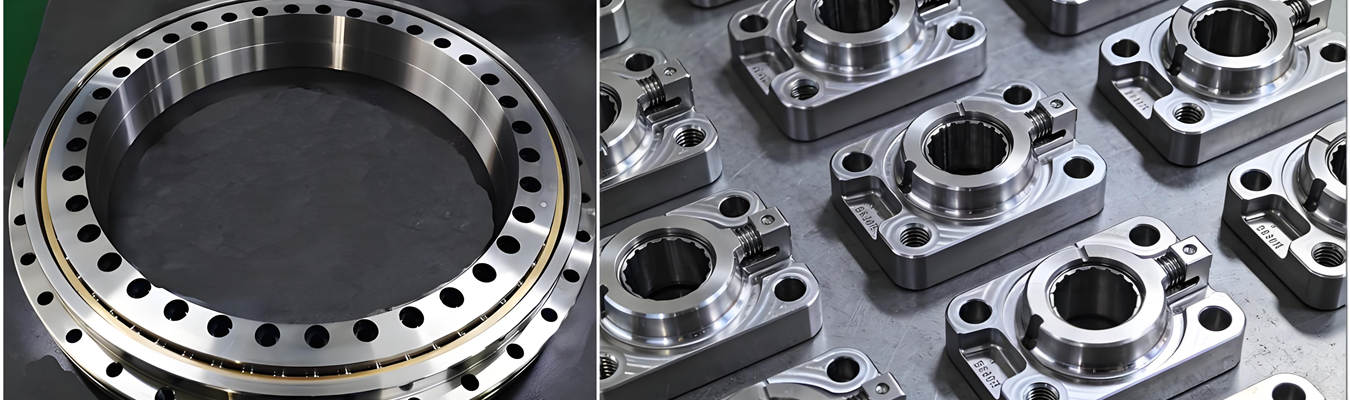

カスタムメイドのロボット部品は、現代のロボティクスがその役割を成功裏に遂行するための基盤です。これには、チェリーのヘタで結び目を作れる手術用ロボットから、一歩ごとにトルクを伝達する股関節を持つ本格的なヒューマノイドロボットまで、あらゆるものが含まれます。
まったく新しいサービスロボットやヒューマノイドロボット（あるいは特殊なドローン、産業用自動化アーム、さらにはサービスロボット用のカスタム部品）を設計する際、材料の1グラム、1ミクロンがプロジェクトの仕上がりに影響します。組み立てられた部品の関節部分で数ミクロンのわずかな位置ずれが生じると、意図しない不自然な動きや、部品の早期摩耗、あるいはシステム全体の故障につながる可能性があります。
このガイドでは、高性能なカスタムロボット部品を一から作り上げる方法について、カスタムロボット部品の作成または購入に関わる手順、関節設計の原理、材料の選定基準、高度な製造技術、そして最終的な品質管理ゲートまでを含めて、概要を説明します。このガイドを読み終える頃には、カスタムロボット部品を購入する際（またはカスタムロボット部品製作の専門家と提携する際）に、必要な情報を準備し、適切な質問ができるようになります。
ロボットを人体に例えるなら、関節は機動性、精度、そして寿命を決定する可動ポイントです。関節の設計不良は、有望なロボットが現場展開で失敗する最大の理由です。
ヒューマノイドロボットや産業用ロボットの関節を設計する際は、相互に関連する以下の3つの領域に焦点を当ててください。
1. 同心度とはめあい要件:
関節の荷重支持部品の内径は、完全な同心度で設計する必要があります。これにより、外部ハウジングが内径と完全に同心となり、内部の荷重支持要素がスムーズに回転できるようになります。高荷重がかかる関節（股関節や膝関節）の場合、±0.01mmの公差と0.008mm以下の真円度が推奨されます。
2. 荷重分散とフィレット半径:
内側の鋭い角は、繰り返しの周期的荷重により亀裂が発生する可能性があります。荷重を適切に分散し、疲労破壊による関節の早期故障を防ぐために、CADファイルには十分な大きさのフィレット半径（≥1mm）を含めることが最善です。
3. 摩擦面の表面仕上げ:
他の部品と接触するすべての部品の表面仕上げは、関節の性能に影響します。部品の仕上げをRa≦0.4μmの表面粗さに機械加工することで、摩擦による発熱を大幅に低減し、関節の寿命を延ばし、数百万サイクルにわたって関節部品の動きの精度を維持します。
材料の選択は、性能、機械加工性、コストに大きな影響を与えます。ここでは、カスタム金属ロボット部品とカスタムプラスチックロボット部品に使用される最も一般的な4つの材料グループを比較します。
| 材料グループ | 主な利点 | 最適な用途 | 加工難易度 | 相対コスト |
| アルミニウム (6061-T6, 7075-T6) | 軽量（鋼鉄比40%軽量）、優れた機械加工性、良好な熱伝導性 | ドローンフレーム、ロボットシャーシ、ヒートシンク、中型構造ブラケット | 容易 – 高速切削可能 | 低～中 |
| チタン (Grade 5 / Ti-6Al-4V) | 卓越した強度対重量比 (880 MPa)、生体適合性、耐食性 | 高荷重関節（ヒューマノイドの股/膝関節）、手術用ロボット部品、航空宇宙グレード構造フレーム | 困難 – 低熱伝導率、工具摩耗が大きい | 高 |
| ステンレス鋼 (304, 316, 17-4 PH) | 高強度、耐摩耗性、滅菌可能 | トランスミッションシャフト、手術器具、高摩耗面 | 中程度 | 中程度 |
| 炭素繊維強化ポリマー (CFRP) | 超高剛性、極めて軽量、熱膨張が最小限 | 高速アームセグメント、軽量関節シェル、ドローンプロペラ | 困難 – 層間剥離防止のため低速積層切削が必要 | 高 |
| PEEK / Delrin (エンジニアリングプラスチック) | 自己潤滑性、軽量（アルミニウムの50%密度）、耐薬品性 | ギア、ブッシング、絶縁部品、摩耗スリーブ | 容易 – 注意深い熱管理が必要 | 中程度 |
アルミニウム7075は、ほとんどのカスタムロボットフレームやアームリンクの標準的な選択肢です。動的荷重に耐える十分な強度があり、機械加工が容易で、大量生産にもコスト効率が優れています。
チタンCNCカスタムロボット部品は、重量削減と耐食性が機械加工の複雑さとコスト増を正当化する、ミッションクリティカルな高荷重部品に限定して使用すべきです。
PEEKカスタムロボット部品は、低摩擦、電気絶縁、耐摩耗性が求められる用途（ブッシング、ギア、センサーハウジングなど）に最適です。
カスタム部品を製造する方法は多数あります。ここでは、ロボティクスに最も関連性の高い方法を簡単に比較します。
| プロセス | 仕組み | 最適な用途 | 制限事項 |

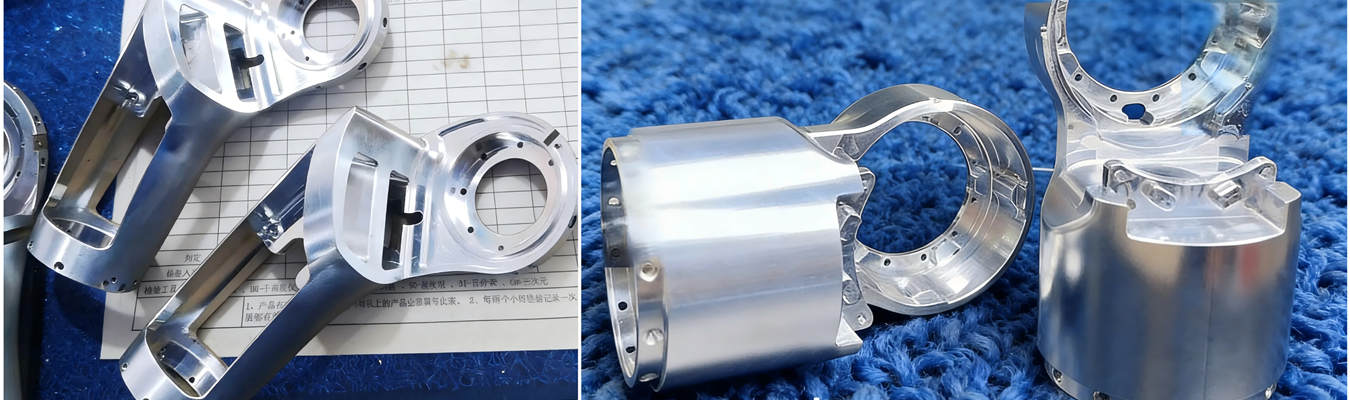

| CNC機械加工 | 回転工具を使用して固体ブロックから削り出す除去加工。金属とプラスチックに対応し、±0.003～0.01mmの精度。 | 機能的な荷重支持部品（ギア、関節、構造フレーム）。試作から量産まで対応。 | 非常に大量（50,000個）の場合、コストが高くなる。 |
| 3Dプリンティング（積層造形） | CADデータから層状に部品を造形。金型不要。 | 迅速な概念モデル、複雑な内部格子構造、初期段階のカスタムロボット部品試作。 | 精度と表面仕上げが低い。材料強度に制限あり。 |
| 射出成形 | 溶融プラスチックを金属金型に射出。初期コスト高、一個あたりのコストは非常に低い。 | プラスチック製ハウジング、コネクタ、カバーの大量生産（50,000個以上）。 | 初期金型コストが高い。金属や小ロットには不向き。 |
| レーザー切断 | 集光レーザービームで板状材料を切断。 | 薄い金属またはプラスチック板、フラットブラケット、ロボットシャーシパネル。 | 2D形状に限定。複雑な3D形状は不可。 |
ほとんどのロボティクス開発者にとって、最適なワークフローは、構造部品や機能部品にはCNC機械加工を、非荷重支持カバーの迅速な反復試作には3Dプリンティングを組み合わせ、最終設計確定後に射出成形ロボット部品へと移行することです。
Falcon CNC Swissのカスタムロボット部品向け精密機械加工能力の詳細はこちら。
肉眼で完璧に見える部品でも、公差から外れており、組立不良を引き起こす可能性があります。
ロボット部品の標準公差
| 部品タイプ | 寸法公差 | 表面粗さ | 備考 |
| 一般的な構造フレームおよびブラケット | ±0.02mm – ±0.05mm | Ra 1.6μm | ロボットシャーシや非可動部品の標準精度 |
| 動作に重要な関節およびベアリングシート | ±0.005mm – ±0.01mm | Ra ≤0.4μm | スムーズな可動と長い関節寿命に不可欠 |
| 手術用ロボットおよび医療グレード部品 | ±0.005mm | Ra ≤0.2μm | ISO 13485認証が必要 |
タッチトリガーによる工程内プロービングにより、加工中に機械上で重要な寸法を測定し、部品が規格外になる前に自動的にオフセット補正を行います。
初品検査 (FAI)では、各バッチの最初の部品に対して、設計図面に基づいた完全な寸法チェックを実施し、全記録を文書化します。
CMM（三次元測定機）による検査で、複雑な3D形状、穴、穴パターンを±0.0015mmの精度で検証します。
