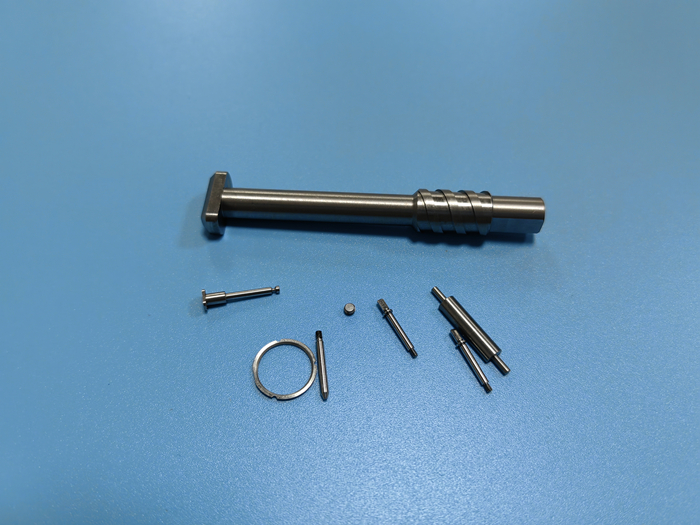

スイス旋削部品の公差に関するエンジニア向け決定版ガイド

Table of Content [Hide]

はじめに：スイス加工における精密さの必須要件

高精度製造の厳しい世界において、「公差」という用語は単なる仕様ではなく、性能、信頼性、互換性を約束するものです。CNCスイス加工部品を調達するエンジニアや購買担当者にとって、公差を理解することはプロジェクト成功の鍵となります。このガイドは、Falcon CNC Swissでの長年にわたる実践的なエンジニアリングと加工経験に基づき、部品設計、材料選定、そして一貫して極めて厳しい公差を維持するスイス加工サービスの比類なき能力との複雑な関係を解明します。

従来の加工とは異なり、スイス式自動旋盤（CNCスイス旋盤）は、複雑な形状と厳しい公差要件を持つ小径のスイス加工部品を長期生産で加工する際に、卓越した安定性を提供します。医療用インプラント、航空宇宙用アクチュエーター、複雑な電子コネクタなど、どのような部品であれ、このガイドは信頼できる情報源となるでしょう。

第1章：公差を解読する – 単なる数値を超えて

寸法公差とは何か？

設計図面において、公差は物理的な寸法の許容される変動範囲を定義します。これは理想的な設計と製造可能な現実とを結ぶ架け橋です。スイス加工部品のシャフト径に対する「Ø 0.125" ±0.0005"」という指示は、完成品が0.1245インチから0.1255インチの間で測定される必要があることを意味します。この範囲内であればすべて受け入れ可能であり、範囲外であれば廃棄となります。

スイス加工部品にとって公差が重要な理由

機能的な適合：部品が正しく組み合わさり、相互作用することを保証します。例えば、ピンがブッシュに過度な遊びや固着なくスムーズにスライドすることを意味します。
性能：流体システムの圧力密閉性、コネクタの導電性、アセンブリの動作精度に直接影響します。
コスト効率：不必要に厳しい公差（±0.0001インチ）は、加工時間、検査コスト、不良率を指数関数的に増加させる可能性があります。黄金律は、部品の機能を保証できる最も広い公差を指定することです。

第2章：材料科学と公差 – 切っても切れない関係

材料の選択は、達成可能な公差に影響を与える最初の、そしておそらく最も重要な決定です。さまざまなスイス加工部品用材料は、切削力、温度、加工時の応力に対して独自の挙動を示します。

標準材料とその被削性

アルミニウム（例：6061、7075）：被削性に優れています。安定しており予測可能で、非常に厳しい公差と高い表面仕上げが可能です。複雑なCNCスイス加工部品に最適です。
ステンレス鋼（例：303、304、316）：より硬く、加工硬化しやすいです。剛性の高いセットアップと鋭い工具が必要です。公差は達成可能ですが、速度が遅くなり、特殊な工具形状が必要となる場合があります。
真鍮および銅合金：快削性です。柔らかで均一な構造のため、最も厳しい公差と最速のサイクルタイムが可能になることが多いです。

難削合金：高性能フロンティア

チタン製スイス加工部品（例：グレード2、5 Ti-6Al-4V）： チタンの熱伝導率の低さと凝着傾向は課題を引き起こします。熱が切削刃先に集中し、工具の急速な摩耗と部品の変形の可能性をもたらします。厳しい公差を維持するには以下が必要です。

切削点に正確に向けられた高圧クーラント。
低減された切削速度と送り。
優れた機械剛性（スイス旋盤の特徴）。

耐熱合金製スイス加工部品（例：インコネル718、ハステロイX）：これらの超合金は究極の試練です。高温での強度により、極度の工具圧力と摩耗を引き起こします。公差戦略には以下が含まれます。

ワークピースの温度を制御するために、積極的で一定のクーラント流量。
セラミックまたは特殊な超硬工具。
内部応力による変形を防ぐために、応力除去工程を含む多段階加工。

専門家の洞察： Falcon CNC Swissでは、これらの特殊材料を日常的に加工しています。当社のスイス加工サービスはこれらの課題に対応するよう調整されており、ライブツーリングと副主軸機能を活用して1回のセットアップで部品を完成させます。これは、難しい材料での同心度と位置公差を維持するために極めて重要です。

第3章：厳しい公差を維持するためのスイス加工の利点

なぜスイス旋盤は精密な小径スイス加工部品に特に適しているのか？

ガイドブッシュのサポート：材料の棒材は、切削動作からわずか数ミリの位置でガイドブッシュによって支持されます。これにより、長く細い部品における公差の最大の敵であるたわみが排除されます。
単一セットアップ生産：フライス加工、穴あけ、横穴加工を伴う複雑なCNCスイス加工部品を1回のクランプで完成させることができます。これにより、複数回のセットアップによる累積誤差が排除され、真位置度や同心度などの重要な幾何公差が直接維持されます。
熱的安定性：最新のCNCスイス機械は、熱的に対称なフレームで構築されており、多くの場合、クーラント温度制御機能を備えています。これにより、生産ロット全体で寸法を微妙に変化させる熱成長を最小限に抑えます。

第4章：図面に公差を指定するための実践ガイド

幾何公差（GD&T）と線形公差

複雑な機能関係を持つスイス加工部品には、GD&Tが優れています。直径を制御するだけでなく、以下を制御できます。

真円度：シャフトがどれだけ完璧に円筒であるか。
真位置度：データム軸に対する穴の正確な位置。
平行度/直角度：データムに対するフィーチャーの状態。

穴位置に対する単純な線形公差は±0.002インチである場合があります。適切なデータム構造を持つØ0.005インチの真位置度公差は、より大きく機能的な「公差域」を提供することが多く、組み立てをより確実にします。


スイス加工における一般的な公差ガイドライン

標準加工公差：「公差はISO 2768-m準拠」または「特に指定がない限り±0.005インチ」と記す図面注記は一般的であり、重要でないフィーチャーには費用対効果が高いです。
精密公差：スイス加工部品の重要なフィーチャーに対しては、±0.0005インチが日常的に達成可能です。最適な条件（適切な材料、部品形状、工具）では、±0.0002インチも可能です。
マイクロ加工公差：直径1mm未満の部品では、公差はミクロン単位で議論されることがよくあります。この場合、スイス旋盤の安定性は不可欠です。

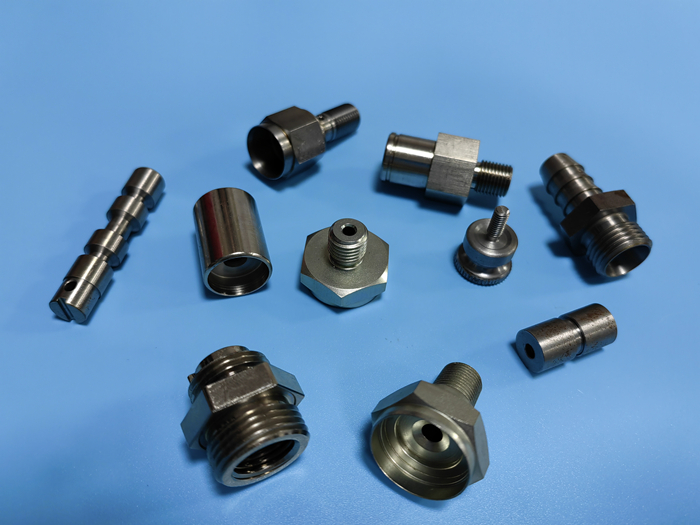

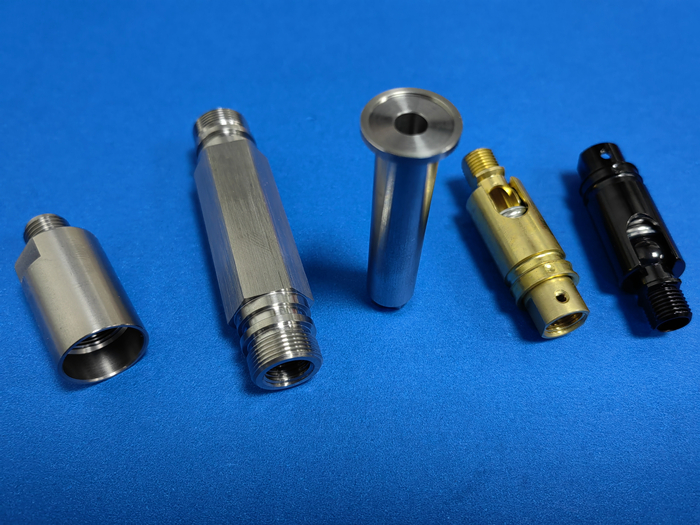

第5章：産業用途 – 公差が不可欠な分野

医療・外科用デバイス：骨ネジや外科用器具用のチタン製スイス加工部品には、生体適合性と完璧な適合性が必要です。公差は骨結合と手術効果に影響します。
航空宇宙・防衛：燃料システムやセンサー内の耐熱合金製スイス加工部品は、過酷な条件下で性能を発揮する必要があります。1万分の数インチの変動が、気流、シール性、安全性に影響を与える可能性があります。
電子機器・コネクタ：RFコネクタやピン用の極小CNCスイス加工部品は、信号の完全性と低挿入力のために、完全な同心度と直径管理を要求します。

第6章：成功のためのパートナーシップ – 設計から納品まで

完璧な公差を達成することはパートナーシップです。プロジェクトを成功に導くための方法をご紹介します。

製造性を考慮した設計（DFM）：早い段階で加工パートナーと協議してください。コーナーRをわずかに大きくする、または止まり穴の深さを変更するだけで、部品を仕様通りに加工するのが劇的に容易になり、コスト効率が向上します。当社はスイス加工サービスの一環として、包括的なDFM分析を提供しています。
コミュニケーションが鍵：重要な公差を明確に特定した完全な図面を提供してください。部品の機能を説明してください。この表面は何と接触しますか？シール面ですか、それともすきまばめですか？
プロセスを信頼する：Falcon CNC Swissのような信頼できるパートナーは、工程内検査、統計的工程管理（SPC）、CMM（三次元測定機）による最終検証を含む堅牢な品質管理体制（QMS）を備えており、すべてのバッチのスイス加工部品が図面を満たすことを保証します。
