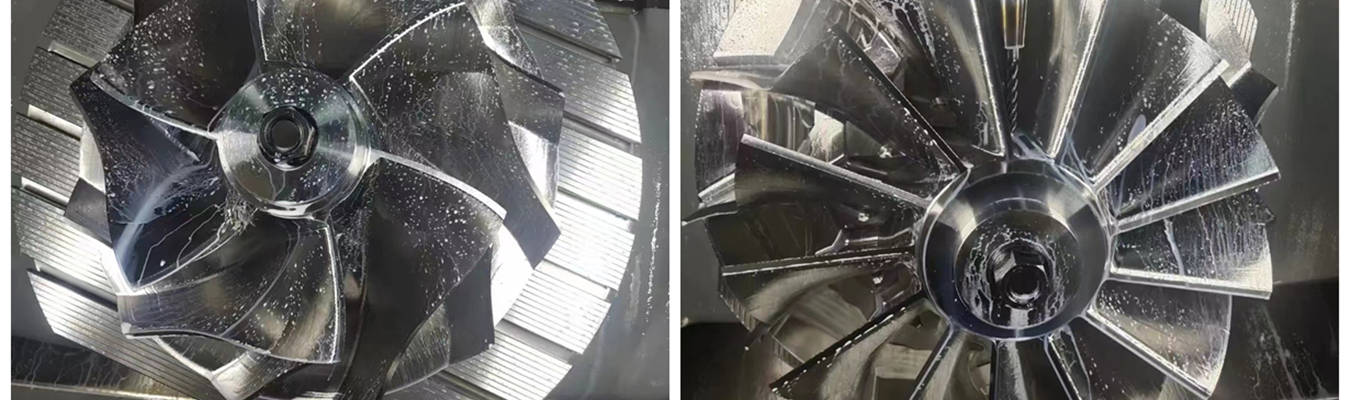

ポンプ、コンプレッサー、タービン、ターボチャージャーの世界において、インペラは気体や液体を効率的に移動させるために設計された「心臓部」として機能します。しかし、これらのインペラの製造は非常に複雑になり得ます。各インペラは本質的に幾何学的なパズルです。インペラは、極めて薄い湾曲したブレード、深くえぐられた流路、複雑な空力形状の表面で構成されており、これらすべてが固体の金属から削り出されます。
このガイドでは、インペラ加工において実際に効果的な方法を紹介します。無駄な理論や学術的な理論は排除し、薄肉インペラブレードを適切に処理する方法、最適な切削順序を決定する方法、予算の制約に合わせた材料選定の方法など、実践的なエンジニアリングに焦点を当てます。

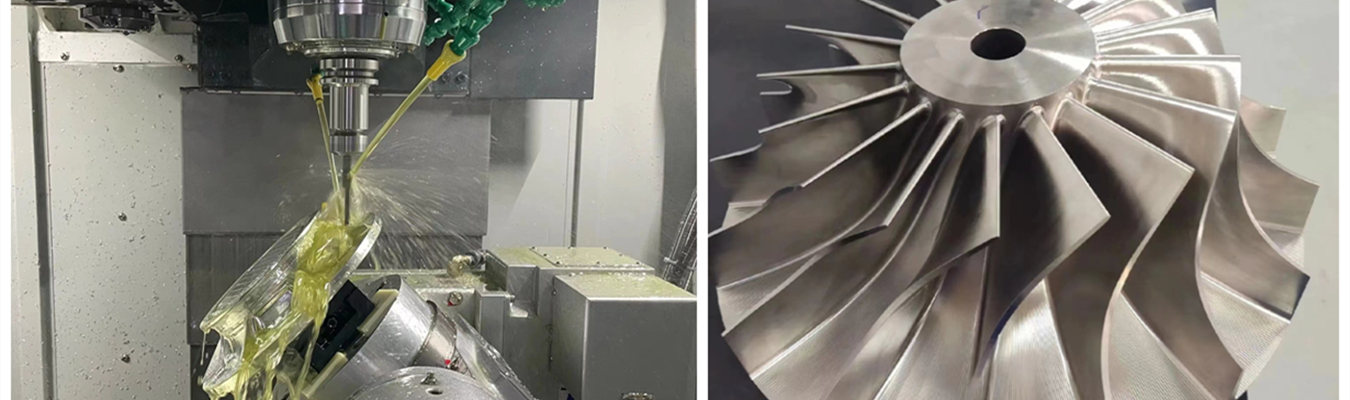

OEMインペラ加工に携わる方、産業用インペラ加工を行う機械加工技術者、または試作インペラ加工に携わる方であれば、これらの課題を理解したパートナーを見つける必要があります。さらに、当社は、治具設計や工具経路戦略から、部品の動的バランス調整や仕上げに至るまで、プロセスのあらゆる段階を支援します。自社でインペラを生産する場合でも、他の信頼できるCNC加工サプライヤーから調達する場合でも、品質を損なうことなく生産性を向上できる箇所と、決して妥協してはならない箇所を把握する必要があります。
産業用インペラの製造には、ポンプに使用される遠心インペラの加工、航空宇宙用途で使用されるタービンインペラの加工、流体システムで使用されるポンプインペラの加工など、いくつかの種類のプロセスが含まれます。これらすべてのプロセスには、同じ中核的な課題が存在します。
薄肉インペラブレードは、良好な流体流動力学と軽量化を促進するために設計されており、その薄さゆえに剛性が非常に低いのが一般的です。切削工具がインペラのブレードに接触すると、薄いブレードは切削工具から逃げるようにたわみ、寸法、表面仕上げ、全体的な形状にばらつきが生じます。
薄肉部品はまた、加工中にびびり（振動）の影響を非常に受けやすくなります。工具が深く切削するにつれて、工作物の剛性が絶えず変化するため、びびりの量が増加します。タービンインペラ加工で一般的に使用されるチタンやインコネルのような材料では、熱伝導率が低いため、この問題はさらに悪化します。
インペラのブレード間には、深く狭いチャンネルがあります。ハブ面を加工するには、工具はチャンネルの底部に到達し、その後、両方のブレード面を上昇する必要があります。長尺工具は切削時にたわみます。標準的な工具ホルダーはブレードと干渉する可能性があります。さらに、ブレード自体は通常、複雑な自由形状面にねじれており、継続的なアクセスが常に困難です。
高速ターボ機械用インペラに要求される精度は並外れています。正確な形状を維持できないと、寸法や表面仕上げにばらつきが生じ、空気抵抗が発生して効率が低下し、騒音が増加します。ブレードの位置が適切に保たれないと、流れが乱れます。動的バランス調整要件を考慮すると、加工におけるいかなるばらつきも、バランス調整できない振動となります。
このようなアプリケーションでは、厳しい公差のインペラ加工が極めて重要です。Falcon CNC Swissは、厳しい公差の一貫した維持を専門としています。
部品を加工する順序は、ビジネスのあらゆる側面に影響を与えます。適切な順序により、部品の材料除去、切りくず排出、熱のバランスを取りながら、部品の安定性を確保し、生産性要件を満たすことができます。
インペラの典型的な5軸加工シーケンスは、ソリッドバーまたは鍛造ブランクから始まります。ソリッド材からインペラを加工すると、より高品質な部品、より優れた設計の柔軟性が得られ、高性能ターボ機械で使用される鋳造部品をますます置き換えています。
標準的なワークフロー：
初期ブランク準備 – 外径旋削、端面加工、治具用のセンタードリル加工。
3軸事前加工 – ハブ周辺のバルク材料を除去し、過度なエアカットなしで5軸工具がアクセスできるようにします。
ブレード間の5軸粗加工 – 各流路から材料を除去します。仕上げ用にブレード表面に代肉を残します。
5軸中仕上げ – 最終寸法の0.1～0.2mm以内にハブとブレードの表面を清掃します。
ブレード仕上げ – 曲率に応じてフランクミリングまたはポイントミリングを使用した最終パス加工。
ハブ仕上げ – 各ブレードセット間のハブ表面を仕上げます。
フィレット仕上げ – ブレードとハブの接合部の半径を滑らかにします。これらのフィレットは高応力ゾーンであり、滑らかでなければなりません。
動的バランス調整 – ISO 1940に従って不均衡を測定し修正します。
インペラは対称的な形状ですが、クランプはやや困難な場合があります。外径や中心のボルト穴からのクランプは、アクセスが妨げられるため、複雑な5軸加工には適していません。
インペラをクランプする最良の方法は、インペラの取り付け面にボルトで固定されたカスタム設計の機械加工治具を使用し、その治具を5軸テーブルに取り付けることです。これにより、インペラは加工プロセス全体を通じて再現性のある方向を維持します。
インペラのマルチ軸CNC加工には、このレベルの治具精度が必要です。一体化されたクランプ治具により、加工プロセス全体を単一のセットアップで行うことができ、エラーが少なく、効率が向上します。さらに、高強度材料から加工される高強度タービンインペラには、切削力に耐える十分な剛性を備えた機械-治具システム全体の設計が必要です。Falcon CNC Swissの精密CNCインペラ加工製造の詳細をご覧ください。
機能不全に陥ったインペラは、ベアリングの損傷、振動、エネルギーの無駄、早期故障を引き起こす可能性があります。加工部品に材料（パテ）を追加したり、穴を開けたりしても、加工問題に対する一時的な修正にしかならず、問題の解決にはなりません。
ポンプインペラは通常、ISO 1940 G6.3、G6.0、G5.0規格を満たすように製造されますが、高速アプリケーションではG2.5またはG1.0が必要となる場合があります。これらの規格は、ロータの動作速度に基づいて特定量の不均衡を許容します。例えば、3,000 RPMで動作する10 kgのポンプインペラがG2.5規格を満たすためには、8 g·mmの残留不均衡である必要があります。
必要以上に高い規格を追求すると、大きなメリットなしにコストが増加する可能性があります。精密な動的バランスを利用することで、振動振幅が大幅に低減され、多数のインペラのバランスの一貫性が維持されます。
一貫したバランス結果を達成するには：
すべてのブレードの重量分布が同一であることを確認する
部品が機械から取り外される前に、すべてのブレード表面が対称であることを確認する
幾何学的な理由がない限り、単一平面ではなく2平面（動的）バランスを使用する
仕上げ段階は、優れたインペラと非常に優れたインペラを分けます。表面仕上げは、空気力学、騒音、疲労寿命に直接影響します。これは、コーティングされたインペラ加工に特に当てはまります。コーティングは滑らかな表面により良く接着し、部品の寿命を延ばします。
実績のある仕上げのベストプラクティス：
ブレード-ハブ形状を理解する専用のインペラプログラミングモジュールを使用する
ブレードの曲率に基づいてフランクミリングとポイントミリングを使い分ける
ステップオーバー距離を制御する – 大きすぎるとリッジが残り、小さすぎるとサイクルタイムが長くなる
工具軸のスムージングを適用して、目跡を残す方向転換を防ぐ
CADの初期段階で行われた設計上の決定は、製造コストに大きな影響を与えます。その方法は以下の通りです。
コスト増加の要因
| 設計特徴 | コスト増加の理由 |
| 非常に薄いブレードの数が多い | 工具経路が増加、工具が小型化、送りが低速化 |
| 深く、半径の小さい流路 | たわむ長尺工具が必要、仕上げパスが増加 |
| 非対称なブレード間隔 | 工具経路の自動化が複雑化、手動プログラミングが増加 |
| 高度にねじれたブレード表面 | 複雑な5軸動作、加工速度の低下 |
| 非重要表面への不要に厳しい公差 | 検査時間の増加、機能的なメリットなしに生産時間の増加 |
可能な場合は公差を緩和する – 重要なインターフェースのみがミクロン単位の精度を必要とします。
鋭い角部に面取りやRを追加する – 工具のアクセスを容易にし、応力集中を低減します。
後加工工程を検討する – ショットブラストは、高価な鏡面仕上げの工具経路なしで仕上げを改善します。
最初に試作、その後量産 – 試作インペラ加工により、大量生産に着手する前に設計を検証できます。
適切な粗加工戦略を使用する – 固定軸プランジミリングは、遠心インペラの粗加工に効率面で有利な場合がよくあります。
OEMインペラ加工プロジェクトでは、これらの節約はすぐに積み重なります。Falcon CNC Swissは、生産開始前に設計を最適化するための無料のDFM分析を提供しています。インペラ製造のためのFalcon CNC Swissの精密CNC加工サービスをご覧ください。
