カスタムCNC加工筐体：材料選定・表面仕上げ・コスト最適化

Table of Content [Hide]

はじめに：なぜ筐体が思っている以上に重要なのか

お客様が製品をご覧になったとき、最初に目に入るのは筐体です。そして、その筐体に不具合が生じることは絶対に避けたいものです。製品の筐体（医療機器、バッテリーパック、センサー、Piボードなど）は、その耐久性、熱管理能力、そしてブランドイメージの伝え方を左右します。

実際のところ、ほとんどのエンジニアは必要以上に多くの材料を指定し、必要とされるべき表面仕上げよりも少ない仕上げを指定する傾向があります。その結果、不要な機能に過剰なコストを支払うことになったり、さらに悪いことに、不適切な表面仕上げが原因で現場で部品が故障する事態を招いたりします。

このガイドは、新しいカスタム筐体ボックスに関して、賢明で費用対効果の高い選択を行うための支援を目的としています。ここでは、以下の選択肢について説明します。材料（アルミニウム切削筐体、ステンレス鋼切削筐体、プラスチック切削筐体、チタン切削筐体）、表面仕上げ（陽極酸化処理、ビーズブラスト、粉体塗装、シルクスクリーン）、そしてコスト削減のための実用的な方法についてです。

Falcon CNC Swissは、医療機器や民生用電子機器など、様々な業界向けにカスタムのアルミニウムボックス筐体ソリューションを構築しています。ぜひ、適切な方法で筐体製作を成功させましょう！

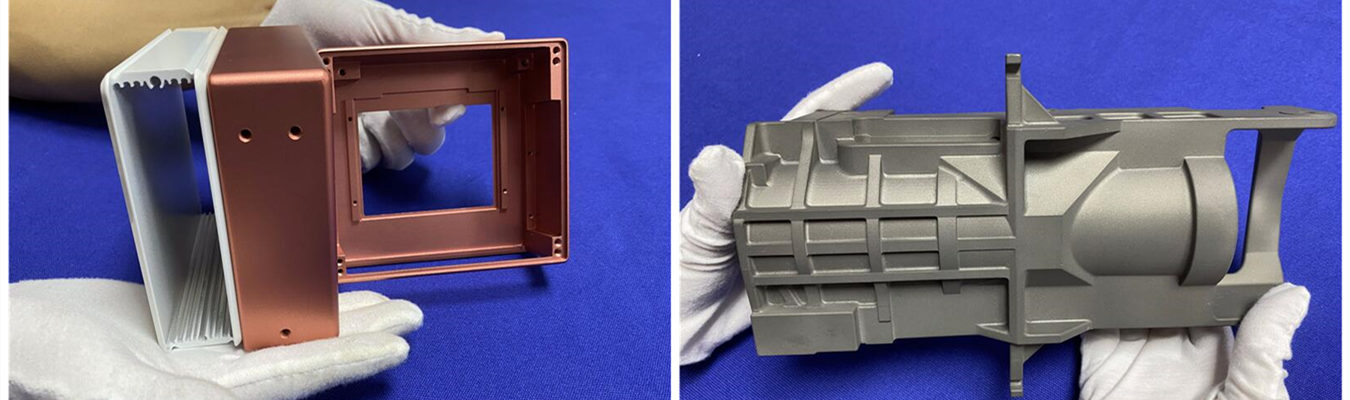

電子機器および産業用途向けに高精度加工されたカスタムCNC切削筐体

カスタム筐体に使用される材料の種類とは？

適切な材料を選択するには、強度、重量、コスト、熱特性のバランスを取る必要があります。ここでは、最も一般的な5つの選択肢を明確に比較します。

アルミニウム切削筐体

アルミニウムは、電子機器切削筐体やセンサー切削筐体の用途で群を抜いて一般的な材料です。

なぜでしょうか？それは、コスト、被削性、性能のバランスに優れているからです。

コスト: 1kgあたり5～15ドル（ほぼすべての予算に対応可能な価格帯）
被削性評価: 5段階中4（非常に加工しやすい）
重量: 非常に軽い（密度は鋼鉄の約1/3）
熱伝導率: 優れている（237 W/m·K）— 放熱に最適
耐食性: 陽極酸化処理を施せば優れている
最適な用途: 汎用電子機器、ヒートシンク、民生用デバイス、ほとんどの産業用途

ステンレス鋼切削筐体

筐体が公共の場での使用、強い衝撃、または過酷な化学薬品に耐える必要がある場合、ステンレス鋼切削筐体が最適です。

コスト: 1kgあたり6～10ドル — 加工コストが高く、アルミニウムの約3倍
強度: 特定のグレードでは最大1300 MPaの引張強度
重量: 重い — アルミニウムの約3倍の密度
熱伝導率: アルミニウムと比較して低い（15 W/m·K）
最適な用途: 公共向け機械、化学プラント、海洋環境、医療滅菌
プラスチック切削筐体（軽量で絶縁性に優れる）

プラスチック切削筐体

ABS、デルリン、PEEKなどのプラスチック切削筐体は、強度よりも電気絶縁性と軽量性が重要視される用途で人気が高まっています。

コスト: ABS（1kgあたり4～8ドル）、デルリン（1kgあたり6～10ドル）
利点: 非導電性、非常に軽量、被削性が良好
欠点: 放熱性が低い、強度が低い、紫外線による劣化
最適な用途: 低消費電力電子機器、バッテリー筐体、プロトタイプ、電気的絶縁が必要な用途

チタン切削筐体

航空宇宙、ハイエンド医療、深海機器など、最も要求の厳しい用途には、チタン切削筐体が比類のない強度対重量比と生体適合性を提供します。

コスト: 1kgあたり30～100ドル — 非常に高価
被削性: 困難で、特殊な工具とクーラントが必要
利点: 低密度でありながら卓越した強度、完全な耐食性
最適な用途: コストよりも性能が優先される高性能シナリオ

真鍮切削筐体

真鍮切削筐体は、電気伝導性と外観の美しさが重要視される用途に優れています。真鍮は加工が容易で、自然な耐食性を持ちます。

コスト: 1kgあたり8～12ドル
被削性: 優れている — 工具の摩耗が少なく、滑らかな仕上げが得られる
電気伝導性: 非常に良好
美観: 温かみのある金属光沢で、装飾的またはハイエンド機器によく使用される
最適な用途: RFシールド、装飾用ハウジング、電気継手、楽器

材料クイック比較表

材料	コスト（$/kg）	重量	被削性	熱伝導性	最適な用途
アルミニウム6061	$5～15	軽い	優れている	高い	汎用電子機器、ヒートシンク
ステンレス鋼304/316	$6～10	重い	難しい	低い	過酷/腐食性環境
ABS / デルリン（プラスチック）	$4～10	非常に軽い	良好	絶縁性	低消費電力機器、プロトタイプ
チタングレード5	$30～100	軽い	非常に難しい	中程度	航空宇宙、医療用インプラント
真鍮C360	$8～12	中程度	優れている	高い	装飾用、RF、電気用途

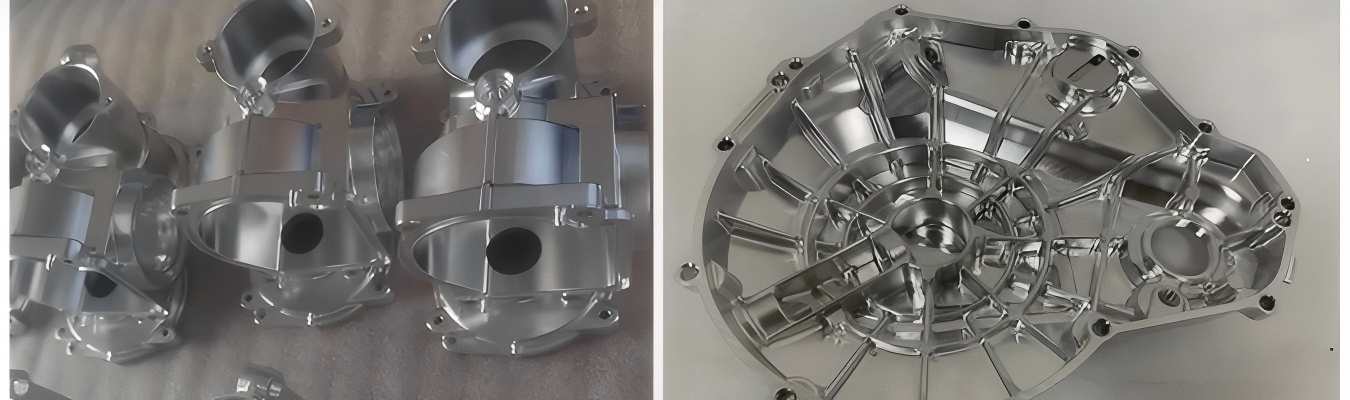

CNC加工で製造された、耐久性と軽量性を兼ね備えたハウジングソリューションのカスタムアルミニウムボックス筐体

筐体に最適な費用対効果の高い材料を選ぶ方法

発熱するデバイスがありますか？

もしその答えが「はい」なら、アルミニウム切削筐体が必要です。アルミニウムの熱伝導率（237 W/m·K）は、ステンレス鋼（15 W/m·K）や絶縁体として機能するプラスチックよりもはるかに優れています。したがって、発熱するデバイスにプラスチックやステンレス鋼を使用すると、最終的にはその熱によってデバイスのコンポーネントが「加熱調理」されてしまいます。

筐体が湿気、塩水、または腐食性物質にさらされますか？

優先順位の順に、筐体を屋外、海洋環境、または化学薬品にさらして使用する場合は、以下を使用する必要があります。

タイプIIまたはタイプIIIの陽極酸化処理を施したアルミニウム（低コスト、高耐食性）
ステンレス鋼316（極めて過酷な環境向けのプレミアム選択肢）
標準的なアルミニウムに陽極酸化処理を施さないと、最終的には腐食します。しかし、沿岸地域では、被覆アルミニウムまたはステンレス鋼316が好ましい材料です。なぜなら、無被覆のステンレス鋼は塩化物豊富な環境にさらされると腐食する可能性があるからです。

筐体の最も重要な機能は、軽量化と耐衝撃性のどちらですか？

デバイスを持ち運んだり、ドローンに搭載したりする場合は、アルミニウム製の筐体を選択する必要があります。筐体が蹴られたり、投げられたり、公共での使用による衝撃を受ける場合は、ステンレス鋼製の筐体を選択する必要があります。ステンレス鋼に荷重がかかると、形状をよく維持し、繰り返しの衝撃に対して優れた耐性を発揮します。

費用対効果の高い材料を選択するための戦略

コスト上昇を招く最も一般的な原因は、筐体の製造に使用する材料の種類を過剰に指定することです。例えば、6061アルミニウムで性能要件を満たせる状況で、お客様がチタンを要求されるケースをよく見かけます。あるベンダーによると、7075から製造された部品は6061から製造された部品よりも50%～100%高価です。したがって、設計要件が極端でない限り、より高価な材料を使用する必要はありません。

黄金律：常に6061アルミニウムで筐体の設計を開始し、性能要件によってより高コストの材料が必要と判断された場合にのみ、より高価格の材料に移行してください。
