カスタム機械加工エンクロージャは、電子製品（回路基板、バッテリーパックなど）の正確な寸法に合わせて設計されるだけでなく、電子製品の動作を支えるために必要な構造要素（取り付け穴、冷却穴など）の正確な位置を備えています。実際のカスタムエンクロージャの製造には、コストと性能のバランスを最適化するための適切な材料選定が必要です。
電磁干渉（EMI）を排除するためのエンジニアリング設計は、困難で複雑なものとなる可能性があります。カスタムエンクロージャを設計する際には、考慮すべき多くの要因があります。このガイドでは、カスタムエンクロージャの設計方法だけでなく、生産ロットにおいて最も信頼性の高い製品を生み出す製造プロセスについても詳細な情報を提供します。
さらに、このガイドでは、信頼できるカスタムエンクロージャメーカーの見分け方と、それらを評価する際に使用すべき基準について説明します。これにより、精密機械加工エンクロージャメーカーを選定する際に、成功の可能性を最大化できます。
最後に、このガイドでは、カスタムエンクロージャメーカーを選定する際の重要な考慮事項として、性能認証（ISO9001、ISO13485）、品質保証プログラム、そして最新設備を備えた工場について説明します。このガイドの指針に従うことで、納期と予算の期待に応えるカスタムエンクロージャメーカーを特定し、選定するための準備が整います。

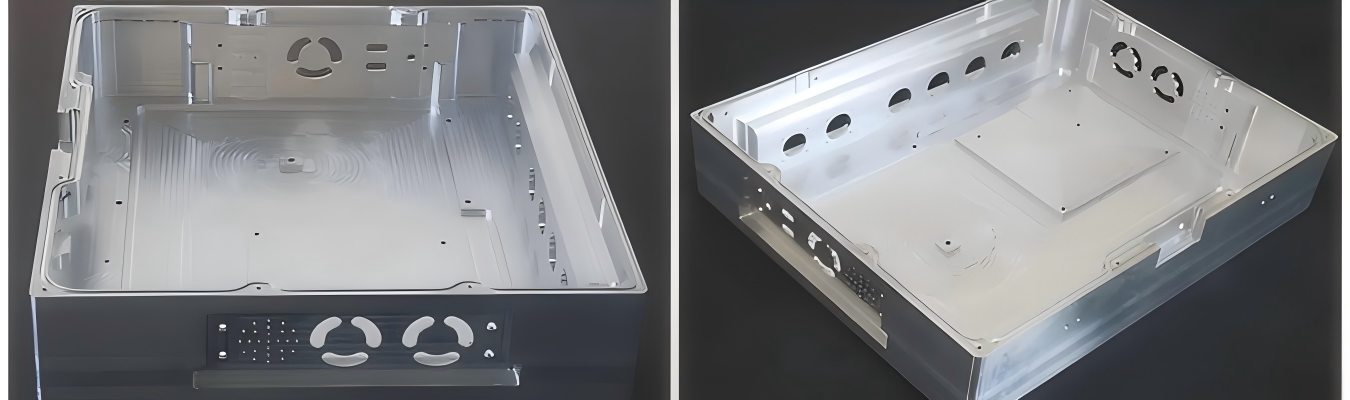

カスタム機械加工エンクロージャは、CNC（コンピュータ数値制御）加工法を用いて原材料から特別に製造された保護ケースです。カスタム機械加工エンクロージャは、固体ブロックの原材料から作られ、同種の完成品を製造するために加工されます。そのため、プラスチックや金属を使って最終製品を形成する既製のプラスチックエンクロージャや板金曲げケースとは異なります。代わりに、CNCマシンを使用して材料を除去し、取り付けボス、コネクター用切り欠き、冷却ベント、表面特徴などの内部機能をすべて備えた最終的なエンクロージャ形状を作り出します。
モノリシック構造：パーティングライン、溶接シーム、弱点がありません
高い寸法精度：厳しい公差により、PCB、コネクタ、ガスケットが完全に適合します
優れたEMIシールド：適切に設計された場合、固体金属エンクロージャはファラデーケージとして機能します
設計の柔軟性：CADファイルを更新することで簡単に変更可能で、高価な工具の修正は不要です
低～中量生産（通常10～5,000個以上）の場合、CNC加工は多くの場合、最もコスト効率が高く市場投入までの時間が最も短い方法です。カスタムエンクロージャ製造に関する詳細は、精密CNC加工サービスをご覧ください。
機械加工金属エンクロージャまたはプラスチック筐体に適切な材料を選択することは、性能、重量、コスト、外観に直接影響します。以下は、最も一般的なオプションの比較です。
| 材料 | 最適な用途 | 主な利点 | 考慮事項 |
| アルミニウム6061 | ほとんどの電子機器エンクロージャ、産業用制御機器、コンシューマーデバイス | 軽量、優れた被削性、良好な熱伝導性、耐食性 | 耐摩耗性と外観のために陽極酸化処理が必要な場合あり |
| アルミニウム7075 | 航空宇宙、防衛、高応力用途 | 非常に高い強度対重量比、過酷な環境で使用 | 6061よりも高価で、加工が困難 |
| ステンレス鋼（304/316） | 過酷な環境、海洋、食品グレード、屋外機器 | 優れた耐食性、高強度、耐久性 | 重い、加工が困難でコストがかかる、熱伝導性が低い |
| 真鍮 | RFシールド、プレミアムエンクロージャ、装飾筐体 | 自然なEMI/RFIシールド、優れた被削性、魅力的な外観 | 材料費が高い、重い、コーティングなしでは変色する可能性あり |
| POM（デルリン） | 電気絶縁、内部構造部品 | 剛性の高いエンジニアリングプラスチック、良好な寸法安定性、加工が容易 | EMI保護なし、温度範囲が限定的 |
| ABS / PC（プラスチック） | 軽量プロトタイプ、コスト重視の用途 | 低コスト、軽量、加工が容易 | 耐久性が限定的、熱伝導性が低い、EMI保護は最小限 |
カスタム機械加工エンクロージャ業界は現在、主にアルミニウムによって牽引されています。その理由は、強度、重量、コスト、被削性のバランスに優れているためです。軽量で効果的な熱伝達が必要で、EMIシールドの影響を受けるCNCフライス加工エンクロージャの最も一般的な選択肢はアルミニウムです。最大限の耐食性と構造的剛性が重要である場合は、ステンレス鋼が使用されることがあります。一方、絶縁方法や低コストのプロトタイプを使用する場合は、エンジニアリングプラスチック（デルリンやABSなど）が有利です。
カスタムエンクロージャボックスを設計する際には、見た目を良くするだけでは不十分です。以下は、正しく理解しておく必要があるエンジニアリング上の要素です。
熱は電子機器の敵です。適切に設計された機械加工アルミエンクロージャは、コンポーネントの冷却を積極的に支援できます。アルミニウムの高い熱伝導性（6061で約205 W/m·K）により、熱は高温コンポーネントからエンクロージャ本体に効率的に伝達されます。
カスタムエンクロージャ加工における熱管理のベストプラクティスは以下の通りです。
フィンやヒートシンク機能の統合：冷却フィンをエンクロージャの壁に直接機械加工できるため、別途ヒートシンクが不要になります
ベントパターンの設計：最適化されたベント配置により、侵入保護を損なうことなく対流による空気の流れを可能にします
平坦な取り付け面の確保：PCBとエンクロージャ間の完全に平坦なインターフェースにより、熱伝達が最大化されます
熱インターフェース材料の検討：コンポーネントとエンクロージャの間の隙間は、熱伝導パッドやペーストで埋めることができます
CNC加工が可能なカスタムアルミエンクロージャメーカーは、これらの熱機能を筐体に直接機械加工できます。これは既製のボックスでは不可能です。
電磁干渉（EMI）は、敏感な電子機器を混乱させる可能性があります。固体金属のCNC機械加工エンクロージャは、正しく設計されていれば、自然なEMIシールドを提供します。
効果的なEMIシールドのための主要要件：
合わせ面での連続接触：蓋とベースのインターフェースは、シールを形成するために完全に平坦でなければなりません
導電性ガスケット：フランジ領域には、隙間を埋める導電性ガスケットを収容する必要があります
ナイフエッジ溝：シーリングガスケット用の精密機械加工溝により、放射漏れが防止されます
経験豊富な機械加工エンクロージャサプライヤーと協力すると、これらの機能は厳しい公差（通常±0.05mm以下）で機械加工され、干渉が漏れたり侵入したりする隙間がなくなります。
既製のエンクロージャは、PCBレイアウトに合致することはほとんどありません。カスタムエンクロージャボックスを使用すると、内部スペースを最適化できます。
組み立てに関する設計考慮事項：
PCB取り付けボス：基板に完全に位置合わせされた精密配置のねじ込み式または圧入式ボス
コネクター用切り欠き：USBポート、RJ45コネクター、スイッチ、ディスプレイ用に正確なサイズと位置の開口部
ケーブル配線用チャンネル：配線を整理し、挟み込みを防ぐ内部経路
バッテリーコンパートメント：電源用に特別に設計された凹部領域
Falcon CNC Swissでは、当社のエンジニアがお見積もり前にCADファイルをレビューし、DFM（製造容易性設計）に関するフィードバックを提供します。内部コーナーへのR追加、穴サイズの標準化、重要でない公差の緩和など、小さな設計変更が加工時間を短縮し、性能に影響を与えずにコストを削減できる領域を特定するお手伝いをします。
現代の電子機器は、軽量でコンパクトな設計を要求します。それはしばしば薄肉エンクロージャを意味し、中には壁厚が2mm未満、あるいは0.9～1.5mmにまで及ぶものもあります。これらの設計は重量を減らし熱管理を改善しますが、深刻な加工課題を提示します。
薄肉部品は、CNC加工中に主に3つの問題が発生しやすいです。
| 問題 | 原因 | 影響 |
| 変形 | 切削力が支えられていない薄壁を曲げる | 部品が公差から外れる；組み立てクリアランス不良 |
| びびりと振動 |
