スプラインシャフト完全ガイド：設計、種類、精密加工

Table of Content [Hide]

動力伝達と運動制御の分野において、スプラインシャフトほど重要かつ広く使用されている部品はほとんどありません。自動車のトランスミッションから航空機エンジンのアクチュエーターに至るまで、数え切れないほどのアプリケーションの機械の中で、これらのシャフトは細心の注意を払って作られ、ほとんど縁の下の力持ちとして活躍しています。Falcon CNC Swissは、これらの重要な部品の精密製造を専門としています。この詳細な記事では、スプラインシャフトとは何か、その機能、種類、そして最適な結果を得るための製造プロセスについて詳しく説明します。


I. スプラインシャフトとは？

スプラインシャフトとは、最も簡単に定義すると、2つの部材間でねじり力を伝達し、速度比を維持するように設計された機械要素です。シャフトの軸に平行に研削された、スプラインと呼ばれる多数の隆起または歯を持ちます。対応するメス部材（ギアやハブ）と噛み合い、トルク伝達とわずかな軸方向の変位を可能にする継手を提供します。

キーとキー溝の組み合わせでは単一の接触点が提供されることがわかります。一方、スプラインシャフトはその円周に沿って多数の接触点を持ちます。これにより負荷が均一に分散され、より強力で信頼性が高く、高トルク容量の接続が実現します。要するに、スプラインシャフトは、回転運動を伴う高出力・重負荷アプリケーションで発生する問題に対する、現代的で高度に開発されたソリューションです。

II. スプラインシャフトの機能

スプラインシャフトは、機械アセンブリにおいていくつかの重要な機能を果たします。

(1) トルク伝達: これが主な役割です。モーターからトランスミッションへなど、駆動部材から被駆動部材へ回転運動を伝達するために使用されます。

(2) 軸方向の位置ずれの補正: スプラインシャフトは、接続された部品間のわずかな位置ずれを吸収し、そうでなければ部品に生じる摩耗や応力を低減できます。

(3) 直線運動: トルクを伝達しながら、スプラインシャフトは相手部品に直線運動、つまりシャフトの長さ方向に沿ってスライドする動きを与えることを可能にします。これは、折りたたみ式ステアリングコラムやトランスミッションのシフト装置などのアプリケーションで極めて重要です。

(4) 位相合わせとインデックス: スプラインの正確な配置により、部品が所定の位置で組み合わされ、タイミング装置などのアプリケーションで必要な正しい位相合わせが可能になります。

(5) 負荷容量の増加: 負荷を複数のスプラインに分散することで、同じ直径のキー付きシャフトよりも大幅に高いトルクを伝達できます。

III. スプラインシャフトの種類

スプラインシャフトは、隆起または歯の形状とスプラインシャフトの大径に基づいて分類されます。Falconが製造する、より一般的に使用されるカスタムスプラインシャフトのタイプは次のとおりです。

(1) インボリュートスプライン: これは最も一般的なタイプです。歯はインボリュート曲線を持ち、これはギアの歯に使用されるものと同じ曲線です。強度が高く、取り付け時に自動心合わせが可能で、わずかな位置ずれに対応できます。互換性のためにサイズと形状が標準化されています。インボリュートスプラインシャフトは、ANSI B92.1やDIN 5480などの仕様に基づいて製造されます。

(2) ストレートサイドスプライン: 名前から推測できるように、これらの歯の側面は真っ直ぐで互いに平行です。製造が容易な場合もありますが、位置ずれへの対応力や歯のサイズに対する強度の点で、インボリュートスプラインに劣ります。

(3) セレーションスプライン: これらのスプラインは三角形の形状の歯を持ち、軽負荷の用途や、永久的な圧入組み立てが使用される場合に採用されます。

(4) ボールスプライン: これは新しいタイプで、溝内で再循環するボールを使用してスプラインを構成し、トルク伝達時には実質的に摩擦のない直線運動を実現します。このシャフトは、自動化やロボットなどの高精度作業に使用できます。

IV. 異なるタイプのスプラインシャフトの加工方法

高品質のスプラインシャフトの製造には、慎重な機械加工が必要です。Falcon CNC Swissでは、以下のさまざまな最新の加工方法を提供しています。

CNCフライス加工: 多軸CNCフライス加工センターを使用して、複雑なスプライン形状を正確に加工できます。これは特に試作品や少量から中量生産に適しています。
CNC旋削とホブ加工: 大量生産では、精密旋削とホブ加工を組み合わせて使用します。ホブ加工は、ホブカッターが回転するブランクにスプラインの歯を徐々に切削する歯車生成プロセスです。これはインボリュートスプラインにとって非常に経済的です。
ブローチ加工: 歯付き工具（ブローチ）をシャフト上で直線的に押すか引っ張って、ワンパスでスプラインを切削します。高速で非常に正確であり、内部スプラインや一部の外部スプラインに非常に一般的なプロセスです。
研削加工: 最高の精度と表面仕上げは、特定の硬化鋼に対してプロファイル研削によって容易に達成できます。このプロセスは、航空宇宙や医療仕様で必要な非常に厳しい公差を実現します。
CNCスイス式旋盤加工: これは当社の専門分野であり、スイス式旋盤は長く細いシャフトの製造において優れた安定性と精度を提供します。ガイドブッシュが材料をカッターのすぐ後ろで保持するため、たわみを防ぎ、スプライン、ねじ山などを1回のセットアップで同時に加工できます。

V. スプラインシャフト製造における材料の考慮事項

スプラインシャフトの性能と耐久性は使用される材料に大きく依存するという事実を踏まえ、以下に一般的な材料を示します。

合金鋼（4140, 4340合金）: これは高強度用途における業界標準の材料であり、優れた強度、靭性、耐摩耗性の組み合わせを示し、熱処理に良好に反応します。
炭素鋼（1045, 1215合金）: これらは材料に大きな負荷がかからない用途において、より低コストの方法を提供します。強度と良好な被削性がこれらの製品の適用の基盤です。
ステンレス鋼（303, 304, 316, 17-4PH）: 一般的にこれらのより軟らかい製品はスプラインシャフトに使用され、その選択の大きなポイントは明らかに耐食性です。17-4PHは析出硬化型であり、熱処理後に非常に高い強度を発揮します。
アルミニウム合金（6061, 7075合金）: 軽量化のための自然なステップであり、航空宇宙やロボットに関して重要です。これらの製品は優れた強度対重量比を特徴としています。
特殊合金（チタン、インコネル）: ジェットエンジンや化学処理などの高圧の過酷な環境で評価されており、重量比、高強度、耐熱性、耐食性が極めて重要です。


VI. スプラインシャフトの熱処理とその効果

使用中のスプラインシャフトに特定の特性を付与するために、熱処理はしばしば非常に必要な要素です。

焼き入れ焼き戻し（焼入れ＆焼戻し）: シャフト全体の強度と硬さを向上させ、大きな摩耗と負荷容量が要求される用途に最適です。
肌焼き（浸炭、窒化）: これにより、芯部は靭性と延性を保ちながら、硬くて耐摩耗性のある外側のケースが生成されます。これは、耐摩耗性のために硬い外面が必要である一方、突然の衝撃荷重に耐えるために芯部に十分な靭性が必要なスプラインの場合に非常に重要な結果をもたらします。
高周波焼入れ: この方法はシャフトのスプライン部分のみに影響を与え、残りの部分は元の状態のままです。このプロセスは非常に局所的であるため、より長い熱処理工程の接合部を不要にします。
効果: スプラインシャフトの適切な熱処理は、その高い表面硬さ、ならびに疲労および摩耗に対する抵抗性を大幅に向上させ、その結果、高負荷条件下での部品の使用寿命が直接的に延長されます。

VII. 産業におけるスプラインシャフトの用途

スプラインシャフトはあらゆる工学分野で必要とされています。

自動車: トランスミッション、ドライブシャフト、デファレンシャル、パワーステアリング、トランスファーケース。
航空宇宙: 飛行制御面のアクチュエーター、降着装置システム、エンジン部品。
産業機械: ポンプ、コンプレッサー、工作機械スピンドル、コンベア。
ロボット工学、自動化: ロボットアームジョイント、リニアアクチュエーター、精密位置決めステージ。
医療: 外科用電動工具、調整可能な病床、画像診断装置。

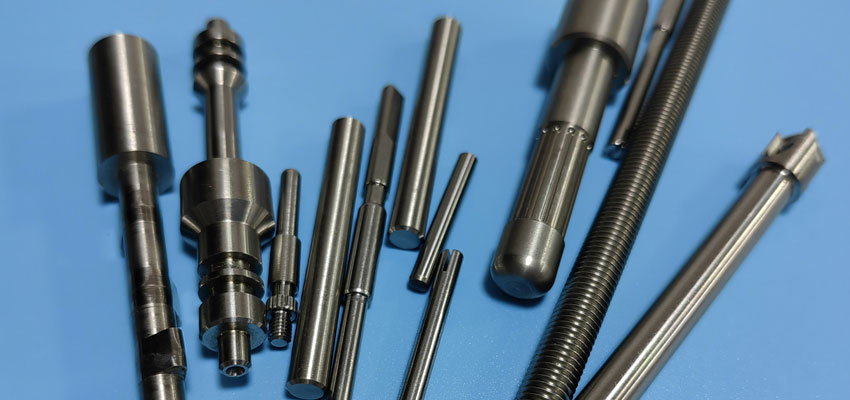

VIII. Falcon CNC Swiss によるカスタムシャフト部品

Falcon CNC Swissは部品を製造するだけでなく、ソリューションを製造します。当社のスイス式CNC旋盤加工と多軸フライス加工の専門知識は、お客様のカスタムスプラインシャフトのニーズに理想的なパートナーを提供します。当社はすべてのアプリケーションがユニークであることを認識し、設計から納品までお客様と緊密に協力します。

当社の能力:

精密公差: 正確な適合と機能のために厳しい公差を維持します。
幅広い材料選択: すべての標準材料と多くの特殊材料を使用します。
フルサービス製造: 機械加工から熱処理、メッキ、研削までを一貫したプロセスで実行します。
品質保証: すべての部品を定量的に厳密にチェックし、最高の品質基準を維持します。

当社と協力して、お客様の仕様に合わせた信頼性の高い高性能材料シャフトを入手してください。今すぐお見積もりをお問い合わせください。当社がどのようにしてお客様のプロジェクトに精度と品質をもたらすことができるかをご確認ください。

IX. 結論

スプラインシャフトは、トルクを伝達しながら動きを優雅に許容するという非常に複雑な問題を解決する、真の機械設計の偉業です。最終的にスプラインシャフトの成功は、正確に設計された部品、材料選択、そして最も重要な製品の製造可能性に依存します。タイプ、機能、および加工プロセスを理解することで、エンジニアはより信頼性が高く効率的なシステムの設計に取り組むことができます。妥協のない品質と精密な性能を必要とするメーカーは、Falcon CNC Swissのようなスプラインシャフト用途の専門家が、最適な性能と信頼性のための唯一のソリューションであることを認識するでしょう。
