射出成形は、製品構造の完璧な機能に依存するハイステークスなプロセスであり、成形を成功させるために不可欠です。そのような精密に設計・製造された部品の代表例が金型ピンであり、特にエジェクタピンとコアピンの種類に正確に成形されたピンは、非常に重要でありながら見過ごされがちな機能を担っています。ファルコンCNCスイスは、大手の金型ピン、エジェクタピン、コアピンのメーカーこれらのピンの効率性がサイクルタイム、部品設計の効率性、金型自体の耐久性に大きく影響することを完全に理解しています。

このガイドでは、金型ピンの様々な興味深い特徴、その機能や違い、そして高性能なピンを平均的なピンと差別化する特別な製造技術について探求します。

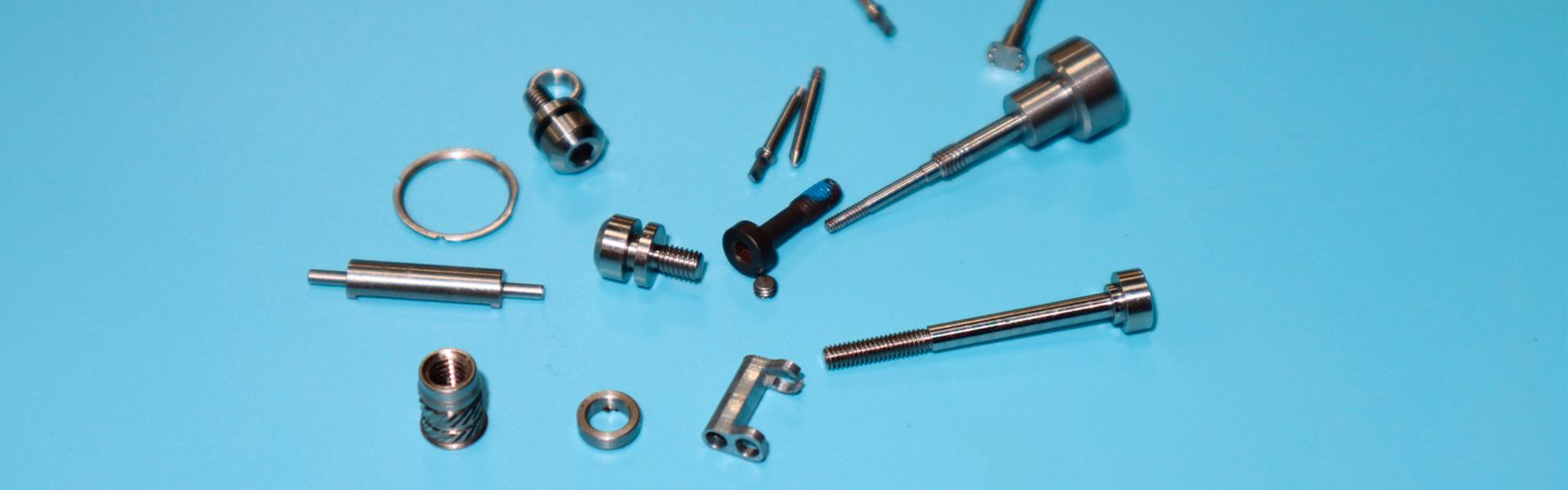

mold core pins manufacturing.jpg

成形におけるコアピンとは？

コアピンは射出成形金型の必須部品であり、成形部品に内部形状や中空内部領域を作成するために使用されます。コアピンは、メスキャビティにはまるオス部品と考えるべきで、成形プラスチック部品の内部構成を形成します。

コアピンの主な機能：

開口部、穴、メスねじの作成これには、貫通穴、止まり穴、または内部形状が含まれます。
複雑な形状の構成これらのピンは、メインキャビティブロックによって決定されない複雑な内部形状を形成します。
壁厚の制御内部スペースを占有し、それによって射出部品の壁部に所望の厚みを生み出します。

適切に設計・製造されたコアピンがなければ、部品は重く中実になり、自動車や医療部品の製造など、多様な用途に必要な内部複雑構造を持たないものになります。

コアピンとエジェクタピンの違いは？

これはよく混同される点ですが、非常に必要な区別の一つです。この違いをよく理解することで、コアピンとエジェクタピンの位置づけが明確になります。どちらも必須の金型ピンの仲間ですが、機能と動作時期が全く異なります。

特徴	コアピン	エジェクタピン
主な機能	部品の形状（内部形状）を形成する。	完成した部品を金型から取り出す。
動作段階	射出および冷却フェーズ中にアクティブ。	冷却後のエジェクションフェーズ中にアクティブ。
材料との接触	溶融プラスチックと直接接触。	固化したプラスチック部品に接触して押し出す。
典型的な摩耗	研磨材や高圧による摩耗。	エジェクション時の摩擦や機械的ストレスによる摩耗。

簡単に言えば、コアピンは部品を作り、エジェクタピンは部品を取り出します。言うまでもなく、良質な成形部品を適切に生産するには、これらのピンの両方を最高水準の精度と耐久性で製造する必要があります。

エジェクタピンにはどのような種類がありますか？

エジェクタピンは、万能型の品質ではありません。特殊なエジェクタピンメーカーとして、部品の構成やエジェクションプロセスの難易度に応じて、様々な種類を製造しています。

標準エジェクタピン: 最も一般的なエジェクタピンの種類で、ヘッド付きの円筒形状です。平らな面またはわずかに輪郭のある面にエジェクタ力を加えたい場合に使用されます。
ショルダーエジェクタピン:（スリーブエジェクタ）より大きな直径のヘッド（ショルダー）を持ち、その広い面積により強度が増し、大型金型の場合に加えられる大きなエジェクタ力に耐える安定性と効果が向上します。
ブレードエジェクタピン:薄くて平らなプロファイルのエジェクタピンで、リブ状の特徴を持つ部品をエジェクトする場合や、丸いピンでは過剰で成形部品に醜い傷跡を残す場合に、優れたエジェクタピンとして価値があります。
Dカットエジェクタピン:円筒本体の一部を平らに研磨してD字形状にした標準ピン。これによりエジェクションに面する表面積が増加し、ピンの回転を防ぎます。
エジェクタ機能を持つコアピン: コアピン設計の様々な要求を考慮すると、一つのピンがコアピン（形状形成）とエジェクタピン（部品取り出し）の両方の機能を果たすこともあり、これにより特定の用途における金型設計の複雑さを軽減するのに役立ちます。

custom mold core pins.webp

タイミングとエジェクションプロセス

このエジェクションプロセスは、機械的なタイミングと精度の典型的な例です。

成形サイクルを完了します。溶融プラスチックが金型キャビティに射出され、十分に冷却・固化した後、金型の2つの半分（キャビティ側とコア側）が分離します。
エジェクションシステムを作動させます。金型のエジェクションシステム（すべてのエジェクタピンが取り付けられたプレート）は、油圧シリンダーやノックアウトバーなどの機構によって前方に駆動されます。
ピンを部品に接触させて力を加えます。エジェクションプレートが前方に押し出されると、エジェクタピンの先端が金型コア側の穴を通って突出し、射出成形部品に力を加えて接触します。
部品をリリースします。ピンが均一に部品を押し、真空シールや金型表面へのわずかな付着を破り、きれいにエジェクトします。
システムの後退。次のサイクルを開始する前に、エジェクションシステムが後退し、ピンを元の位置に引き戻し、金型表面から離してプロセスを繰り返せるようにします。

高性能金型ピン用の材料

材料の選択は、耐久性と性能の両方にとって最も重要です。ファルコンCNCスイスでは、用途の特定要件、耐摩耗性、靭性、温度安定性などに基づいて材料を選択します。

H-13工具鋼。優れた靭性、優れた耐摩耗性、優れた耐熱疲労性により、業界で確立された標準です。これは、コアピンや標準エジェクタピンに最もよく使用されます。
SKD-61（AISI D2）。高炭素、高クロム鋼で、優れた耐摩耗性を持ち、研磨性プラスチックの射出成形や大量生産に非常に適した材料です。
DC-53。D2を改良したバージョンで、靭性が向上し工具の欠けが減少し、複雑で繊細なコアピン形状に特に有用です。
ステンレス鋼（420、440C）。医療業界やPVCなどの腐食性材料を成形する場合など、耐食性が求められる用途に必須です。
超硬合金。ガラス繊維などの高研磨性充填プラスチックを扱う最も過酷な用途に必要で、コストは高いものの比類のない耐摩耗性を提供します。

性能向上のための表面仕上げ

精密機械加工されたピンが製造されたら、適切な表面仕上げを施す必要があります。表面仕上げは、摩擦の低減、耐食性の向上、ピンと金型の両方の寿命延長に役立ちます。

窒化処理。表面に窒素を浸透させる熱化学的方法で、非常に硬く耐摩耗性のある元素を生成し、優れた耐焼付き性も提供します。
TiNコーティング（チタンナイトライド）金色のPVDコーティングで、ピンの表面硬度を高め、寸法的に摩擦力を低減し、よりスムーズなエジェクションと部品のマーキング低減を実現します。
研磨。ほとんどのコアピンは、射出成形部品の内部形状に優れた表面を生成し、そこからの離型を容易にするために鏡面仕上げが施されます。

ファルコンCNCスイスの製造プロセス：基礎からの精度

コアピンおよびエジェクタピンの専任メーカーとして、当社は製造のあらゆる段階で品質に取り組んでいます。

CNC精密機械加工: これにより、非常に厳しい公差（多くの場合±0.0002インチ以内）と完全な同心度を実現し、これは早期摩耗や故障を防ぐための重要な要素です。
厳格な品質管理プログラム：すべてのピンは徹底的に検査されます。当社は高度なCMMや光学コンパレータを使用して、すべての重要な寸法をチェックし、生産ロット間の完全な一貫性を保証します。
専門家による熱処理：認定された熱処理会社のみを使用し、ピンが最大寿命を達成するために必要なコア硬度と表面強度を保証します。
専門家による表面仕上げ：仕上げ部門では、指定されたコーティングを施し、専門的な注意を払ってピンを研磨し、設置準備完了の完璧な最終製品をお届けします。
