CNCマニホールドブロック加工：流路精度、シール設計、材料選定

はじめに：マニホールドブロックが秘める複雑性

マニホールドブロックは外観だけを見れば、ポートと穴が開いた単なる矩形のブロックにしか見えないかもしれません。しかし内部では、流体、空気、または油圧システムのための耐圧性を備えた流体制御システムとして機能します。適切に機械加工されていれば、システムはクリーンで安定し、漏れのない状態で動作する絶好の機会を得られます。加工が不適切だと、目に見えない圧力降下、予測不能なバルブ動作、熱サイクルが発生するまで明らかにならない汚染や漏れなど、深刻な症状が現れる可能性があります。

多数の継手やホースでコンポーネントを接続する代わりに、マニホールドブロックはすべての流路とポートを1つのコンパクトなアセンブリに統合します。すべての流路とポートを1つのコンパクトなアセンブリに統合する利点は明らかです。漏れの発生箇所が減り、よりコンパクトなアセンブリ、迅速な組み立てが可能になります。しかし、すべてのコンポーネントを単一のアセンブリに収めることにはリスクも伴います。いずれかの流路やポートに欠陥があると、アセンブリ全体とシステム動作に影響を及ぼします。このガイドでは、工学的な観点からCNCマニホールドブロック加工に関する最も重要な要素、すなわち流路精度、シール設計、材料選定、そしてそれを正しく行う方法を理解し（一貫した品質実績を持つ）適切なパートナーを選ぶ方法について詳しく説明します。

マニホールドブロックとは何か、なぜ重要なのか

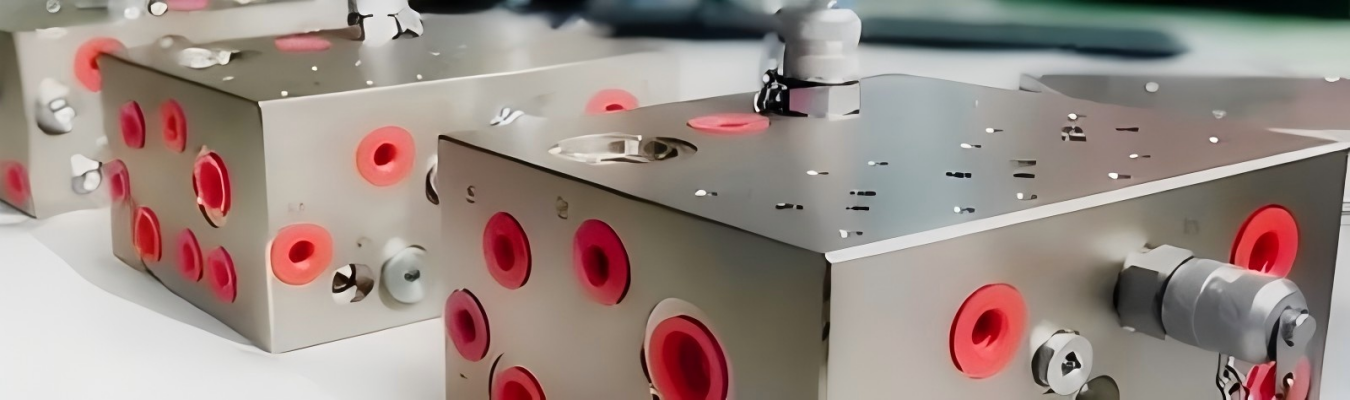

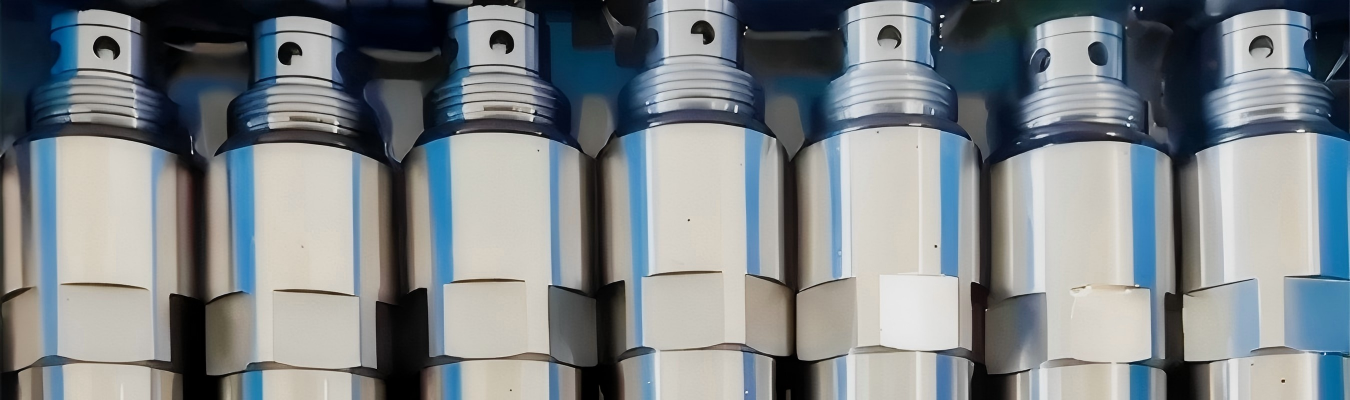

マニホールドブロックは、ポンプ、バルブ、アクチュエータ、リザーバ間の流れを導くために機械加工されたコンポーネントです。多数の個別の継手やホースを使用する代わりに、マニホールドはすべてを1つの精密機械加工されたブロックに統合します。

マニホールドブロックの一般的なタイプ

ほとんどの真空マニホールドブロックは、最も高い清浄度と表面仕上げ基準を持ちます。清浄度と表面仕上げ基準においてこれに次ぐのは、シール用途に使用される油圧システムです。

より具体的には、CNC加工されたマニホールドブロックは、製造装置、工場自動化、ロボット工学、病院、航空宇宙機器、エネルギー用途など、さまざまな産業機器で使用されています。カスタム設計のCNC加工マニホールドブロックを油圧、空気圧、またはその他の流体処理システムに使用する予定がある場合、メーカーを選ぶことは重要な決定です。

流路精度とシール設計：マニホールド性能の中核

シール設計の重要性

マニホールドブロックが誤って機械加工されると、故障するまで見えない欠陥が生じる可能性があります！ 最も一般的な故障原因は以下のとおりです。

• 制御システム内に乱流を発生させ、騒音や圧力損失を引き起こす位置ずれした貫通穴

• 製造工程から残ったバリ。これは比例弁スプールの詰まりの主な原因です。

• 平坦および/または滑らかなシール面の欠如。高圧システムでOリングの吹き抜けを引き起こす可能性があります。

業界統計によると、ソレノイドバルブの故障の大部分は何らかの汚染が原因であり、その汚染のかなりの部分は、バルブメーカーが製造したバリ取りと仕上げが不十分なマニホールドブロックに起因しています。

無漏洩シールを実現するための主要因子

シール面の表面仕上げ

バルブ取付面は一般に、漏れのないシールを実現するために、Ra ≤ 0.4 µm、平坦度 ≤ 0.01 mm が必要です。空気システムではバルブ取付面の傷が許容される場合でも、油圧システムではそれが漏れ経路を作り出す可能性があります。

Oリング溝公差

適切にフィットするOリング溝（幅、深さ、半径）は、Oリングの押出しを防ぎます。油圧マニホールドブロックは「完璧に見える」かもしれませんが、Oリング溝のRコーナーが一貫していないと、実使用で故障する可能性があります。

ポート検査状態

バルブのポートにおける面取りのばらつきは、組立にばらつきを生じさせ、バルブのシールシステムを損傷する可能性があります。したがって、組立とシールシステムの完全性を維持するために、標準化された面取りを常に使用する必要があります。

ねじ品質

組立手順中のねじの逃げにより、組立の欠陥やシールの不整合がしばしば発生します。精密機械加工されたマニホールドブロックにおいて、組立プロセス全体で適切なシール性能を確保するには、一貫したねじ山の形成と適切なねじ入口条件が常に存在しなければなりません。

流路内の流れの一貫性

クロスドリル交差部は計画的に管理されなければならず、交差部内にバリや切り粉が生成されてはなりません。クロスドリル交差部を適切に管理しないと、チップトラッピング（ライン内の流路制限を生じる）や、制御システム下流へのバリ片の混入を引き起こす可能性があります。各精密CNC加工マニホールドブロックは、以下の状態でなければなりません。

• ドリル深さと交差部が計画・管理されていること

• 内部領域全体が徹底的にバリ取りされていること

• 組立後に洗浄され、清浄度が完全に検証されていること

マニホールドブロック用材料選定ガイド

CNCマニホールドブロックに適した材料は、圧力要件、動作環境、耐食性の必要性、コスト考慮事項によって異なります。

材料比較表

マニホールドブロック - CNC工作機械とアルミニウム

油圧用途（低圧および中圧の両方）では、アルミニウム合金6061-T6製のCNC加工マニホールドブロックが最も一般的な材料です。アルミニウム6061-T6の利点には、優れた比強度、優れた被削性、そして卓越した耐食性があり、これらすべてが比較的低価格で実現できます。

• アルミニウムCNC加工マニホールドブロックに最適な用途：空気圧システム、オートメーション、工場自動化、ロボット工学、制御システム。

• 圧力定格：空気圧：最大250 psi (17 bar)、油圧用途では従来の真鍮やステンレス鋼製マニホールドよりも低くなります。

• 表面仕上げタイプ：陽極酸化処理、または追加の硬度と耐食性を提供する厚めのコーティング仕上げ。

ステンレス鋼 - CNC加工マニホールドブロック

クリーン製造や様々な産業環境における化学物質の管理などのプロセスにおいて、ステンレス鋼はCNC加工マニホールドを作成するための標準材料として急速に普及しています。

316ステンレス鋼は、炭化水素や攻撃性の高い化学薬品に対する卓越した耐食性で知られています。

• ステンレス鋼CNC加工マニホールドに最適な用途：製薬、クリーンルーム、水およびクーラント分配、食品サービス、海洋。

• 圧力定格：水システム：500 psi (34 bar)、油圧システム：350 bar。

• ステンレス鋼のユニークな非反応性と非常に容易に滅菌できる能力は、2つの重要な利点です。

真鍮 - CNC加工マニホールドブロック

真鍮CNC加工マニホールドブロックの利点には、加工の容易さ、良好な耐食性、低コストが含まれます。

真鍮CNC加工マニホールドは、あらゆるタイプの低圧空気圧システム、計装、および配水システムで使用できます。
