ヒートシンクは、コンピュータやさまざまな種類の電球の下、自動車の電子環境など、多くの場所に存在しています。その唯一の目的は、敏感な部品から熱を逃がし、すべての機器が効率的に動作するようにすることです。しかし、高品質なヒートシンクを設計することは容易ではありません。深い冷却フィンの加工、工具の完全性を損なわない薄肉構造の維持、高い熱伝導率を確保するための平坦面の維持には、大幅な計画が必要です。
このガイドでは、アルミニウムおよび銅のヒートシンクを加工する際に有効な方法（および効果のない方法）について説明します。工具の選択肢や回転数、1回転あたりの送り量、材料としてのアルミニウムと銅の違い、そして優れたエンジニアの視点を確保するための設計上の考慮事項について、無駄な情報を省いて見ていきます。

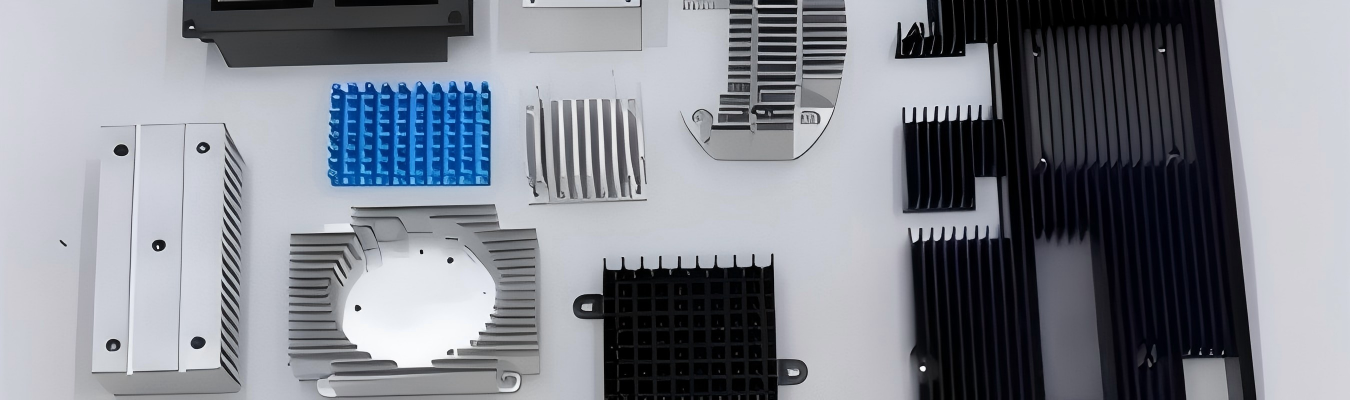

CNC加工されたヒートシンクの一般的な素材はアルミニウムです。アルミニウムは扱いやすく、優れた加工特性を持ち、経済的なコストで優れた熱性能を発揮します。ヒートシンク製造で一般的に使用される合金は6061と6063の2つで、どちらも良好な加工仕上げが得られますが、6061の方が若干強度の高い完成品が得られます。
2枚刃または3枚刃の超硬エンドミルを使用します。
深いフィンポケットから切りくずを排出するには、2枚刃工具を使用します。
アルミニウムが工具の切れ刃に付着するのを防ぐには、切削工具に研磨仕上げまたはZrN（ジルコニウムナイトライド）コーティングを施します。
最新のCNC加工では、アルミニウムは非常に高い主軸回転数（通常10,000 RPM以上）に対応でき、優れた仕上げ面が得られます。高速ミーリングでは、一般的に切削速度が速いほど材料除去率が向上し、時間をより効率的に使用できます。
主軸回転数：10,000～14,000 RPMから開始します。小径工具（3 mm以下）の場合は、20,000 RPM以上から開始します。
送り速度：工具径に応じて、1刃あたり0.05 mm～0.15 mm。
切り込み深さ：軸方向の切り込みは工具径の0.5～1.0倍とし、フィンの高さに対して工具長が長くなりすぎることで生じる切削工具の過度なたわみを最小限に抑えます。
ステップオーバー（半径方向切り込み）：仕上げパスでは0.5 mm～1.5 mm。
最近の事例では、ある工場がAl6061ヒートシンクの非常に薄いフィンを14,000 RPMの主軸回転数で加工し、Ra 0.7 µmの表面粗さを達成し、加工後の部品に反りは全く見られませんでした。これは、CPUやGPUに使用されるヒートシンクの実装に望ましい表面仕上げです。
フィンが設計上失敗するのは、薄すぎる場合です。エンジニアはしばしばフィンを密集させたり、高く設計しすぎたりします。切削工具がフィンチャンネルの底部まで深く到達する必要がある場合、長くて細い工具はたわみやびびりを過度に発生させます。
信頼性の高いアルミニウムヒートシンク加工のためには、以下の控えめな限界値に従ってください。
| パラメータ | 推奨最小値 |
| フィン厚さ | ≧ 0.8 mm |
| フィン間隔 | ≧ 1.5 mm |
| フィンアスペクト比（高さ÷間隔） | ≦ 6:1 |
設計がアルミニウムで6:1を超えるアスペクト比になる場合、大きな振動と表面仕上げ不良のリスクがあります。

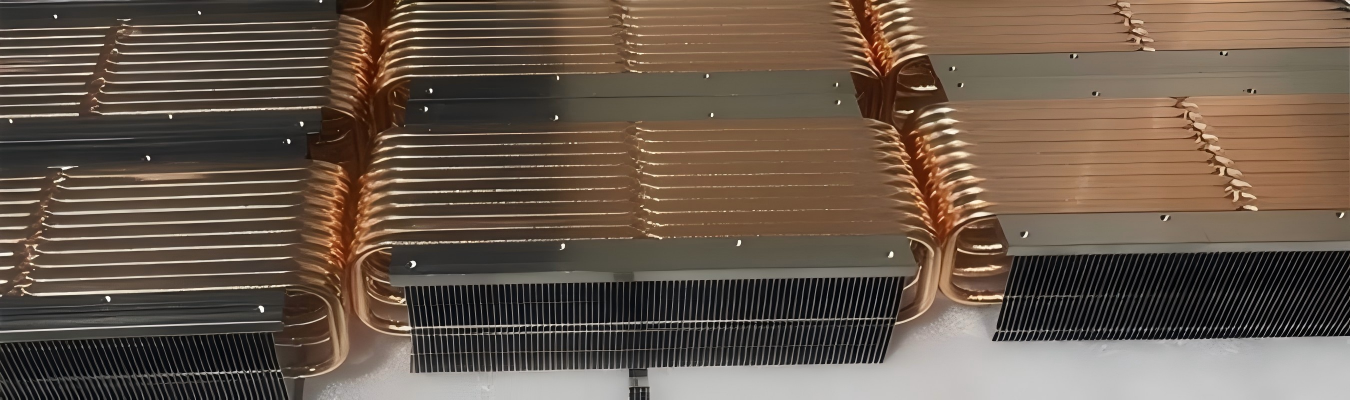

銅は加工に関して独特です。熱伝導率は約400 W/mKと非常に高く、これはアルミニウムの約205 W/mKの約2倍ですが、かなり重く、高価でもあります。また、粘着性と研磨性が非常に高く、切削工具に付着して表面仕上げを損ない、工具を急速に摩耗させます。
回転数と送り速度（控えめな推奨開始範囲）：
主軸回転数：基準から切削速度を10～20%低下させることで、工具摩耗を大幅に低減し、工具の早期破損を防ぎます。
主軸回転数：アルミニウムで使用する回転数の約80～90%に低下させます。小径工具の場合、8000～12000 RPMが安全で妥当と考えられます。
送り速度：適度な切りくず負荷（工具メーカーの推奨に従う）。
切り込み深さ：浅いパスにより、小径工具の加工で安全性が高まります。
クーラント：切りくずが工具に溶接するのを防ぐために、フラッドクーラントを使用します。
銅加工に必要な工具：
鋭利な超硬エンドミルを使用します。鈍った工具は銅をきれいに切削せず、擦ってしまいます。
通常、2枚刃カッターが推奨されます。切りくずを最も効果的に排出できるためです。
研磨エッジを持つ高送りカッターは使用しないでください。銅によってすぐに目詰まりを起こします。
銅フィンの製造性を考慮した設計ガイドライン：
銅の加工はアルミニウムより難しいため、フィンの最小厚さと間隔を広げ、アスペクト比も低く抑える必要があります。
| パラメータ | 推奨最小値 |
| フィン厚さ | ≧ 1.0 mm |
| フィン間隔 | ≧ 1.8 mm |
| フィンアスペクト比（高さ÷間隔） | ≦ 4:1 |
これらの制限内でCNCが提供できる表面積を熱要件が超える場合は、無垢の銅ブロックを加工するのではなく、アルミニウムベースに銅インサートを組み合わせたハイブリッド設計を検討してください。
単純で直線的なヒートシンク形状は、大量生産の場合に金属押出成形で製造できますが、押出成形では複雑な形状、不均一な断面、多方向のフィンを作成することはできません。カスタム設計や小～中ロットの生産には、CNC加工がより効率的です。
もう一つのアプローチは、ニアネットシェイプの押出材を使用し、取り付け穴、精密面、局所的なフィン調整などの重要な特徴を機械加工することです。この2つの方法を組み合わせることで、コストと性能のバランスをうまく取ることができます。
| 工法 | 最適な用途 | メリット | デメリット |
| フルCNC | 試作品、中低ロット、複雑形状 | 金型費用不要、高精度、設計自由度 | 非常に高ロットでは単価が高くなる |
| 押出成形 | 高ロット、単純形状 | 低単価、短いサイクルタイム | 金型の初期費用が高い、形状制限あり |
| ハイブリッド（押出+CNC） | 中高ロットで複雑性を伴う場合 | コストと精度のバランス、カスタム取り付け機能に最適 | 純粋な押出よりリードタイムが長い |
ほとんどのカスタムヒートシンクプロジェクトでは、CNC加工から始めるのが最も安全な道です。多額の初期投資なしで設計の反復が可能です。
コストは、これらの工法間の決定要因となることがよくあります。以下の表は、各アプローチの一般的な相対コストを示しています。押出成形+CNC仕上げの数値は、押出プロファイルに取り付け穴や平坦面などの精密特徴のための二次CNC加工を加えた場合を想定しています。
| ロット規模 | 推定相対コスト（1個あたり） | 工法 |
| 1～10個 | 高 | フルCNC |
| 10～250個 | 中程度～高 → 中程度 | フルCNC |
| 250～2,000個 | 中程度 → 中程度～低 | フルCNCまたはハイ
