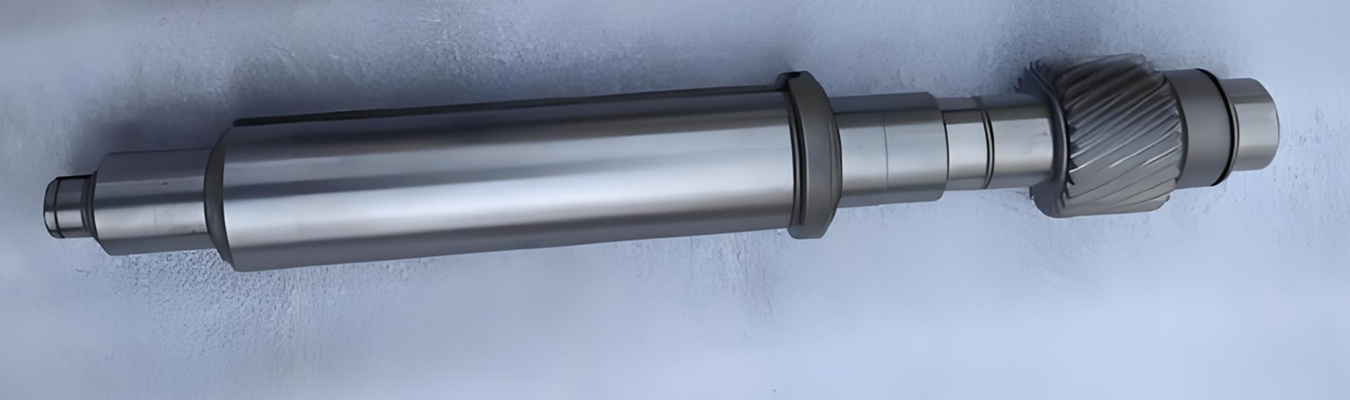

スプラインシャフトは、現代の機械において欠かせない存在です。エンジンからトランスミッションへトルクを伝達し、アクチュエーター内で回転運動を伝え、自動車から産業用ロボットに至るまで、重要なシステムの位置合わせを維持します。スプラインシャフトが故障すると、トルク伝達が停止し、機械がダウンします。
だからこそ、精度が重要です。新製品ラインの調達であれ、摩耗部品の交換であれ、スプラインシャフトがどのように製造されるか、そして優れたサプライヤーと信頼できないサプライヤーを区別するものを理解すれば、時間、費用、そして手間を節約できます。
このガイドでは、スプラインシャフトの主要な製造方法、その検査方法、そして信頼できるスプラインシャフトメーカーからCNCスプラインシャフトを購入する際に注意すべき点について説明します。
スプラインシャフトは、いくつかの異なる機械加工プロセスで製造できます。各方法には、長所、制限、およびコスト構造があります。以下に比較を示します。
ホブ加工では、ホブと呼ばれる回転切削工具を使用して、ワークピースにスプライン歯を切削します。ホブとワークピースは同期して回転し、徐々にスプライン形状を彫り出します。
最適な用途: 外スプライン、大量生産、工具費を多くの部品に分散できる用途。
制限: スプライン仕様ごとに高価なカスタムホブが必要。設計変更や小ロット作業には柔軟性が低い。
ブローチ加工では、ブローチと呼ばれる刃の付いた工具をワークピースに押し込み、または引き抜いて、1パスでスプライン歯を切削します。外スプラインの場合、垂直ブローチが一般的に使用されます。
最適な用途: 内スプライン、キー溝、精度が最も重要となる超大量生産。
制限: ブローチは高価で用途が限定される。設計変更には新しい工具が必要。
CNCフライス加工によるスプラインシャフトは、多軸CNC工作機械を使用して、固体材料からスプライン歯を切削します。最新の5軸フライス盤は、複雑なスプライン形状を高精度で切削できます。
最適な用途: 試作品、小～中ロット、カスタム形状、厳しい公差が必要な用途。
制限: 超大量生産の場合、ホブ加工に比べて1個あたりのサイクルタイムが遅い。

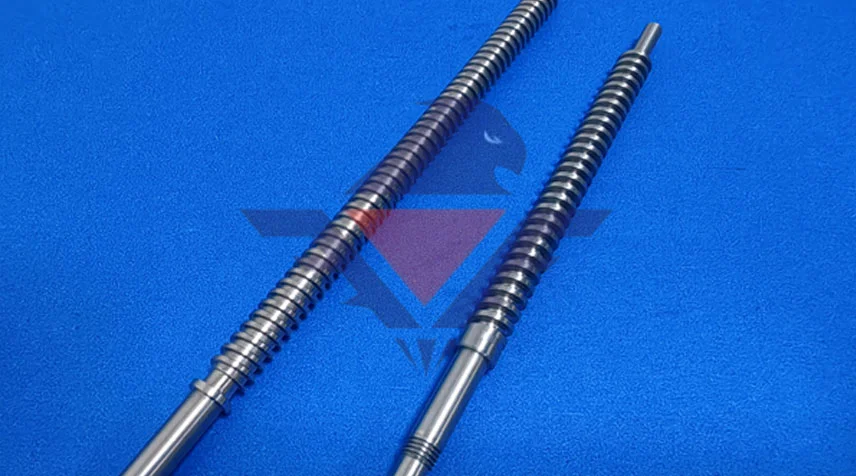

CNC旋削加工によるスプラインは、CNC旋盤やスイス式自動旋盤のライブツールを使用してスプラインを切削する、小径シャフトに一般的に使用されます。これは、長くて細いシャフトに特に効果的です。
最適な用途: 小径スプラインシャフト、1回のセットアップで旋削とスプライン切削の両方が必要な複雑な部品。
制限: 特定の径とスプライン長に限定される。
仕上げ研削されたスプラインシャフトは、最高レベルの精度を表します。荒切削後、専用の砥石を使用してスプライン歯を最終寸法に研削します。
最適な用途: 航空宇宙、医療、高性能自動車用途など、0.005mm以下の公差が必要な場合。
制限: 最も高価な方法。リードタイムが最も長い。
| 方法 | 最適な用途 | 標準的な公差 | 工具費 | 適したロット数 |
| ホブ加工 | 外スプライン、大量生産 | ±0.02～0.05mm | 高い（カスタムホブ） | 大量 |
| ブローチ加工 | 内スプライン | ±0.01～0.03mm | 非常に高い | 超大量 |
| CNCフライス加工 | カスタム形状、試作品、低～中ロット | ±0.005～0.01mm | 低い（標準工具） | 低～中 |
| CNC旋削加工 | 小径、長尺シャフト | ±0.005～0.01mm | 低い | 低～中 |
| 仕上げ研削 | 超高精度 | ±0.001～0.003mm | 高い | 低～中 |
当社の精密CNC加工サービスの詳細はこちら。
物理的な物体を作成する場合、さまざまなプロセスを使用してその物体を作成するのが最善です。例えば、中空シャフトは、最初にCNC旋盤で外径を旋削し、次にホブでスプラインを加工し、最後に重要な表面を仕上げ研削します。最終製品は、高速ホブ加工と高精度研削の利点を活用します。
CNCスプラインシャフトの潜在的なサプライヤーを探している場合は、その公差要件と、複数の機械加工プロセスを1つの施設で実行できるかどうかを尋ねてください。旋削/フライス加工/研削を一貫して行えるメーカーは、他のメーカーよりも安定した部品を生産します。
精密な検査がなければ、精密な製造も無価値です。信頼できるスプラインシャフトメーカーは、すべての部品が仕様を満たしていることを確認するために、複数の検査方法を使用しています。
認定されたスプラインゲージは、スプラインシャフトが基本的な寸法要件を満たしているかを確認する最速の方法です。これらのゲージは、適合するかしないかのどちらかです。
使用例: 迅速な合否判定が必要な大量生産。多くのスプラインシャフトは、合/不合の認定スプラインゲージで受け入れ可能です。
制限: 実際の測定値を提供せず、仕様内か否かのみを確認。
CMM検査では、プローブを使用して、スプライン歯、歯底径、ピッチ径、その他の重要な特徴を高精度で測定します。最新のCMMは、±0.002mm以上の精度を達成します。
ベストプラクティス: 業界の専門家は、各生産ロットの最初と最後の部品のCMM検査に加え、ロットサイズに応じて定期的な工程内検査を推奨しています。
使用例: 初回品検査、生産検証、および実際の測定値の文書化が必要なあらゆる用途。
光学式投影機は、拡大されたスプライン形状の画像をスクリーンに投影し、テンプレートやオーバーレイとの視覚的な比較を可能にします。歯形、角度、半径の確認に優れています。
使用例: スプライン形状の迅速な確認、特に形状が見えやすい外スプラインに適しています。
相手部品に対して摺動または回転するスプライン歯には、特定の表面仕上げが必要です。粗さ測定器は、Ra値がエンジニアリング仕様を満たしていることを確認します。
一般的な要件: 精密スプラインシャフトの場合、重要な接触面の表面仕上げはRa 0.4μm以上が一般的です。
非接触測定システムは、レーザーまたはカメラを使用して、部品に接触することなくスプライン形状を取得します。これは、接触プローブで変形する可能性のある軟質材料や繊細な特徴に特に役立ちます。
使用例: 速度が重要な大量生産、または接触測定に耐えられない部品。
| 方法 | 測定内容 | 速度 | 精度 | 最適な用途 |
| 合/不合ゲージ | 合否のみ | 非常に速い | 合/不合のみ | 大量生産 |
| CMM | 完全な3D形状 | 中程度 | ±0.002mm | 初回品、文書化 |
| 光学式投影機 | 形状、角度、半径 | 速い | 視覚比較 | 形状の迅速な確認 |
| 表面粗さ測定器 | 粗さ（Ra、Rz） | 速い | 0.001μm分解能 | 接触面の確認 |
| レーザー/ビジョン | 完全な形状（非接触） | 速い | ±0.005～0.01mm | 軟質または繊細な部品 |
CNCスプラインシャフトのサプライヤーを評価する際は、その検査設備と、すべての注文に検査レポートを提供しているかどうかを尋ねてください。最良のサプライヤーはすべてを文書化し、完全なトレーサビリティを提供します。
