スプラインシャフトは、エンジンからトランスミッションへのトルク伝達、農業機械のPTOシステムの接続、産業機械のギアボックス駆動など、機械的にトルクを伝達する手段を提供することで、現代の機械に不可欠な部品です。スプラインシャフトが故障しない限り、それはまさに「背景」の部品であり、ほとんど注目されることはありません。しかし、適切に機能しなくなると、機械システム全体が停止します。
CNCスプラインシャフトは、精密に製造するのが最も難しい部品の一つです。スプライン歯は正確な間隔で配置され、直径は同心である必要があり、また、必要な強度を提供するために熱処理後に部品がねじれたり、曲がったり、変形する傾向があるため、スプラインシャフトのような部品を厳しい公差で機械加工することは非常に困難です。
このガイドでは、厳しい公差のCNCスプラインを製造・検証する方法を説明します。このガイドでは、熱処理中に発生する歪みの最も一般的な原因とその制御方法、そしてサプライヤーからカスタムCNCスプラインシャフトを調達する際に注意すべき点についても説明します。
スプラインシャフトは、その長さに沿って多数のスプライン/リッジが走るように作られた機械部品の一種です。相手側部品（通常はギヤ、カップリング、またはその他の類似装置）にある一連の対応する溝がこれらのスプライン/リッジと係合し、互いに連結されます。単一の接触点に依存するキー付きシャフトなどの他のタイプのシャフトとは異なり、スプラインシャフトは複数の歯に荷重を分散させるのに役立ちます。接触面積を増やすことで、スプラインシャフトはより高い負荷容量を持ち、優れた位置合わせを提供し、トルクを伝達しながら軸方向の移動を可能にします。
現在、さまざまな標準スタイルのスプラインシャフトが存在しますが、現在最も広く使用されているタイプはインボリュートスプライン（ANSI B92.1やDIN 5480などのさまざまな規格に準拠）です。ストレートサイドスプライン（DIN ISO 14）もかなり一般的ですが、より単純である傾向があり、主に農業機械や一般的な産業用ドライブ用途で使用されています。自動車アフターマーケットで使用されるヘリカルスプラインや、スムーズな係合が望まれる場合や位置ずれを許容する用途で使用されるクラウニングスプラインなどの特殊なスプライン用途も存在します。
重要な用途（トランスミッション用にCNC加工された自動車用スプラインシャフト、農業機械用に加工されたPTOスプラインシャフト、産業用ドライブ用のギアボックススプラインシャフト）では、精度は譲れません。
精密CNCスプラインで高い精度を達成するには、プロセスのすべての段階に注意を払う必要があります。
ほとんどのスプラインシャフトの製造は国際仕様によって管理されています。これらは主に、インボリュートスプラインのDIN 5480、ストレートスプラインのANSI B92.1およびISO 14に準拠しています。これらの各規格は、歯のピッチ、プロファイル、および同心度の公差を定義しています。評判の良い精密スプラインシャフトのメーカーは、どの規格で製造しているかを明示し、それらの規格への準拠を示す検査結果を提供します。
業界では、一般的な公差クラスとしてIT6〜IT8の公差区分を推奨しています。高速で騒音なく動作する必要があるトランスミッションのスプラインシャフトなど、より過酷な条件では、より厳しい公差クラスが必要になります。
高精度スプラインシャフトの場合、次の3つの公差パラメータが最も重要です。
歯の間隔：隣接するスプライン歯の間の距離です。間隔が不均一だと、負荷時にバックラッシュや騒音が発生します。
同心度：スプライン軸と取り付け径の関係です。同心度が悪いと、振動や不均一な摩耗が発生します。
表面仕上げ：スプライン表面を滑らかにすることで、摩擦を低減し、部品寿命を延ばします。摺動スプライン用途では、Ra 0.4μm以上を目標にします。

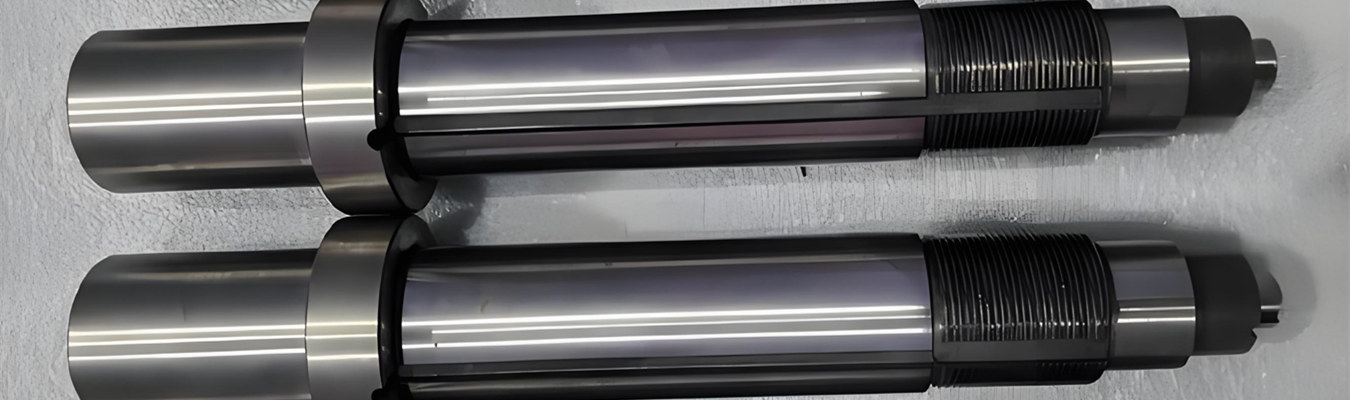

Falcon CNCでは、スイス型旋盤と多軸旋削・フライス加工センターを使用して、カスタムCNCスプラインシャフトを製造しています。スイス式CNC加工の主な利点は、スプライン切削時にガイドブッシュが工作物を切削刃の近くで支えることで、スプライン製作時のたわみを排除できることです。これは、工作物が長く、複数の段付き径を持つ場合に特に重要になります。
高公差CNCスプラインの場合、通常、スプライン切削を他のすべてのフィーチャー（肩部、アンダーカット、キー溝、ねじ形状）と同じセットアップで仕上げます。単一セットアップでの生産は、位置決めエラーの可能性を低減します。これは、追加の各フィーチャーが同じ基準データムを通過するためです。
材料が異なれば、切削力や熱への反応も異なります。スプラインシャフトの一般的な材料は次のとおりです。

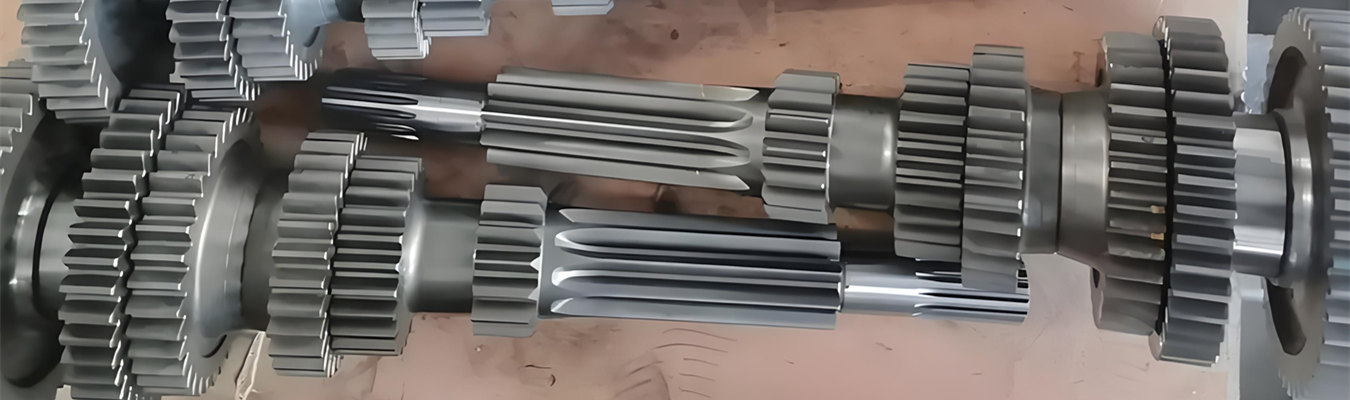

鋼製CNCスプラインシャフト：高負荷の産業用および自動車用途で最も一般的です。慎重な熱処理計画が必要です。
ステンレス鋼スプラインシャフト：海洋機器や食品加工機械などの腐食性環境で使用されます。
アルミニウム機械加工スプライン：ロボットや低トルク用途向けの軽量オプションです。加工は容易ですが、強度は低くなります。
チタンCNCスプライン：重量と強度の両方が重要な航空宇宙および高性能用途向けです。加工硬化のため機械加工が困難です。
黄銅スプラインシャフト加工：測定機器や軽作動機構などの低負荷用途向けです。
各材料には、独自のツーリング、速度、送りパラメータが必要です。幅広い材料の経験は、サプライヤーを評価する際の最も重要な要素の1つです。
高トルクと摩耗に耐える必要があるスプラインシャフトには、熱処理を施す必要があります。スプラインシャフトの熱処理は、材質を硬化させ、疲労耐性を向上させ、スプラインシャフトの寿命を延ばします。しかし、熱処理は歪みという形で問題を引き起こす可能性があります。
スプラインシャフトが加熱され、その後焼入れされると、シャフトの各セクションの冷却速度は均等ではありません。このため、冷却プロセス中に発生する内部応力がシャフトをねじったり、スプラインの軸を曲げたり、スプラインの歯形を変化させたりします。
従来の油焼入れは、冷却レベルが不均一になり、形状が予測不能に変化するという問題を引き起こす可能性があります。スプラインシャフトの場合、スプラインシャフトの許容公差限界を超える可能性のある歪みにつながる可能性があります。したがって、スプラインが歪むと、スプラインシャフトとハブが適切に嵌合しなくなります。さらに、特定の生産バッチ内の各スプラインシャフトが経験する歪みの量は異なるため、各自のスプラインシャフトが経験する歪みの量を予測することが不可能であるため、グリーン加工（熱処理前の加工）は信頼性が低くなります。
内スプラインの場合、内スプラインが加工された後の熱処理による歪みはさらに大きな影響を与える可能性があります。プラグゲージを使用すると内スプラインが嵌合せず、内スプラインが廃却される原因になります。
スプラインシャフトが熱処理されると、大幅に硬くなります（多くの場合45〜60 HRC以上）。硬化材の機械加工は、低速で高コストであり、特殊な設備とツーリングが必要です。
ただし、多くの場合、熱処理後の仕上げ加工は避けられません。スプライン歯自体が公差を超えて歪んだ場合、修正する必要があります。
焼入れ歪みの修正に役立つさまざまな硬質微細加工プロセスがあります。
焼入れ歪みを修正できる硬質微細加工プロセスはいくつかあります。
スプライン研削は、硬化スプラインに対する従来のソリューションです。研削は砥石を使用して少量の材料を除去し、歯形誤差を修正し、表面仕上げを改善します。IT6以上の公差を達成できますが、低速で高コストです。
ハードスカイビングは、多くのアプリケーションで研削に代わる費用対効果の高い代替手段を提供する新しいプロセスです。ギヤスカイビングの運動学に基づくハードスカイビングは、研削が困難または非効率的な内外スプラインに適しています。熱処理による歪みを補正し、ほとんどの産業用途で許容可能な表面品質を提供できます。
ハードターニングは、比較的単純な形状の外スプラインに適したオプションです。極めて高い剛性を持つ工作機械と、セラミックまたはCBN（立方晶窒化ホウ素）切削工具が必要です。
スプラインシャフト製造に関する当社の精密CNC加工サービスをご覧ください。
高価な硬質仕上げを回避する最善の方法は、そもそも歪みを防止することです。寸法変化を大幅に低減する高度な熱処理方法が利用可能です。
低圧浸炭（LPC）と高圧ガス焼入れ（HPGQ）を組み合わせると、従来の油焼入れよりもはるかに均一な冷却が可能になります。ガス焼入れ媒体は部品の周囲に均等に分散され、温度勾配を低減します。一部のシステムでは4D焼入れが追加され、焼入れ中に部品が回転してすべての表面が均一に冷却されます。
このアプローチにより、ねじれ角の歪みを最大60%低減できます。LPCとHPGQで処理された多くのギアボックスやトランスミッションのスプラインシャフトは、処理後の硬質仕上げなしで許容可能な形状内に収まります。
歪みを制御するためのもう1つの実績のある方法は、特定のシーケンス：安定化焼戻し、表面焼ならし、スプライン歯の高周波焼入れを伴います。このアプローチは、スプライン幾何学的パラメータの歪みを排除することで、不合格を回避することが示されています。
熱処理前の適切な機械加工は、残留応力と応力集中部を低減し、後の歪みの原因となる可能性があります。手法は次のとおりです。
応力を誘発せずに均一にクランプするコレットタイプのチャックまたはソフトジョーの使用
材料除去応力を管理するための荒加工→中仕上げ→仕上げの工具経路シーケンスの採用
工具摩耗を監視し、変動する切削力を回避するために工具を積極的に交換する
スプラインシャフトには、適切な固定が特に重要です。コレットタイプの固定は均一なグリップを保証し、仕上げ作業中の歪みのリスクを低減します。
以下の表は、スプラインシャフトに使用される最も一般的な材料、その代表的な用途、加工難易度、および熱処理に関する考慮事項をまとめたものです。
| 材料 | 最適な用途
