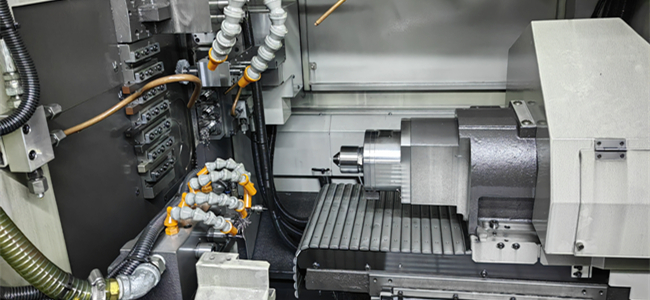

CNCスイス旋盤は、スイス式旋盤とも呼ばれ、小型で複雑な部品を精密かつ効率的に生産できることから、現代の製造業に不可欠です。これらの機械が「スイス」と呼ばれるのは、もともとスイスで高い精度が求められる時計産業向けに開発されたためです。
「スイス式」または「スライディングヘッドストック」という名称は、ワークピースが回転しながらガイドブッシングを通って軸方向に移動し、加工されるという独自の設計に由来します。これにより、細長い部品に対して高い精度と支持が可能になります。

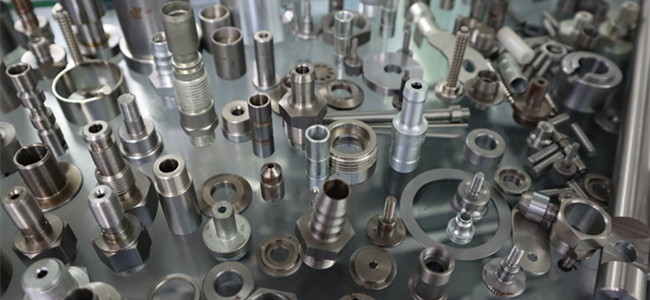

CNCスイス旋盤は、航空宇宙、医療機器、電子機器、自動車などの産業で広く使用されています。厳しい公差に対応し、大量の小型部品を生産できるため、ネジ、ピン、その他の微細加工部品の製造に非常に重宝されます。この汎用性と精度は、現代の製造プロセスにおける重要な役割を強調しています。
CNCスイス旋盤、またはスイス式旋盤は、他の加工装置とは異なるいくつかの独自の設計上の特徴を備えており、高精度製造において特定の利点を提供します。
高速加工：CNCスイス加工の主な特徴の一つは、高速加工能力です。これは、ワークピースが回転しながら軸方向に移動するスライディングヘッドストック設計によって実現されます。この一定の動きにより、連続的な高速切削が可能になり、サイクルタイムが大幅に短縮され、生産性が向上します。
複数のツール構成：スイス旋盤には複数のツール構成が装備されており、多くの場合、多数の切削工具が同時に動作することができます。このマルチツール設定により、複雑な部品を複数の段取りなしで1回の操作で加工でき、効率と精度が向上します。
多軸設計：スイス式旋盤は通常、5軸から12軸の多軸設計を特徴としています。この多軸機能により、従来の旋盤では困難または不可能な複雑な形状や複雑な特徴の加工が可能になります。追加の軸は加工角度に柔軟性をもたらし、高度な部品を1つのシームレスなプロセスで作成することを可能にします。
ガイドブッシングサポート：スイス旋盤の決定的な特徴は、切削工具の近くでワークピースに継続的なサポートを提供するガイドブッシングの使用です。このサポートにより、たわみや振動が最小限に抑えられ、非常に小さくて細い部品を例外的な精度と表面仕上げで加工できます。
汎用性と自動化：CNCスイス旋盤は非常に汎用性が高く、フライス加工、穴あけ、旋削などのさまざまな作業を1回のセットアップで行うように設定できます。多くの場合、バーフィーダーや部品キャッチャーなどの自動化機能を備えており、無人運転が可能で、生産性がさらに向上します。
CNCスイス旋盤は、高速加工、複数のツール構成、多軸機能、そして小さく繊細な部品に対する優れたサポートを提供します。これらの機能により、医療、航空宇宙、電子機器など、さまざまな業界で高精度で複雑な部品を製造するのに理想的です。その効率性と精度は製造能力を大幅に向上させ、現代の生産環境において重要な資産となっています。
CNC（コンピュータ数値制御）加工における「スイス式旋盤」とは、小型で複雑な部品の精密製造用に設計された特殊な旋盤の一種を指します。従来の旋盤ではワークピースが固定され工具が動くのに対し、スイス式旋盤では工具が静止した状態でワークピースがZ軸に沿って移動します。この独自の構成には、いくつかの重要な利点があります。
第一に、スイス式旋盤は優れた精度と正確性を提供し、医療機器製造、航空宇宙、電子機器などの業界でよく使用される複雑で高公差の部品の製造に最適です。機械の設計はたわみや振動を最小限に抑え、一貫した品質と寸法安定性を保証します。
第二に、これらの旋盤は小径で長く細い部品の加工に非常に効率的です。切削工具の近くに配置されたガイドブッシングによるサポートは、特に繊細な部品のワークピース変形のリスクを低減します。
さらに、スイス式旋盤は多くの場合、複数のツールステーションと同時作業を実行する機能を備えており、生産性が大幅に向上します。旋削、フライス加工、穴あけ、さらにはねじ切り加工を1回のセットアップで実行できるため、段取り時間が短縮され、効率が向上します。
全体として、スイス式旋盤は汎用性が高く精密なCNC機械であり、厳しい公差が要求される小型で複雑な部品の大量生産に適しています。これにより、精度と効率が最優先される現代の製造において重要なツールとなっています。
スイス型CNC旋盤が「スライディングヘッド」旋盤と呼ばれることが多いのは、その設計と操作に関連するいくつかの特徴的な理由によります。
1. スライディングヘッドストック（主軸台）：スイス式旋盤の主な特徴は、スライディングヘッドストックです。従来の旋盤ではワークピースが固定され工具が動くのに対し、スライディングヘッド旋盤では、ヘッドストック（回転スピンドルとワークピースを保持する）がZ軸に沿って長手方向に移動します。この動きにより、ワークピースを切削エリアに連続的に送り出し、長く細い部品の精密で効率的な加工が可能になります。
2. ガイドブッシング：ガイドブッシングの使用は、スイス式旋盤を定義するもう一つの重要な特徴です。ワークピースはガイドブッシングを通過し、切削工具の近くに配置されます。この配置によりワークピースがサポートされ、加工中のたわみや振動が最小限に抑えられます。ガイドブッシングは、非常に薄く長い部品でも高精度と安定性で加工できるようにします。
3. 精度と安定性：スライディングヘッドストックとガイドブッシングの組み合わせにより、加工プロセスの精度と安定性が大幅に向上します。この設定は、医療、航空宇宙、電子機器などの業界で使用されるような、厳しい公差を持つ小型で複雑な部品の製造に特に有益です。
4. 操作の汎用性：スイス式旋盤は多くの場合、複数のツールステーションと、1回のセットアップでさまざまな作業（旋削、フライス加工、穴あけ、ねじ切り）を実行する機能を備えています。スライディングヘッドストックにより、これらの操作を効率的かつ正確に実行でき、生産性の向上と段取り時間の短縮に貢献します。
要約すると、スイス型CNC旋盤が「スライディングヘッド」旋盤と呼ばれるのは、スライディングヘッドストック機構とガイドブッシングの使用によるものであり、これらが一体となって小型で複雑な部品の加工において卓越した精度、安定性、汎用性を提供するからです。
