人間の髪の毛の太さ（約80μm）が粗い精度と見なされる時代において、スイス式加工とCNC技術はそれぞれ異なるニッチを占めています。この2,800語の技術詳細解説では、ハードデータ、業界ベンチマーク、実世界のケーススタディを通じてそれらの違いを探り、エンジニアが情報に基づいた意思決定を行えるようにします。
1. アーキテクチャの進化：旋盤からスライディングヘッドストックへ
CNCの主力
従来のCNC旋盤は、プログラム可能な自動化により製造業に革命をもたらしました。回転チャックと固定ツーリングは、自動車のトランスミッションシャフトや産業用バルブに最適な、最大Ø500mmの部品を処理できます。しかし、Ø10mm未満では、遠心力により±0.015mmを超える振動誤差が発生し、弱点が露呈します。
スイス式加工の精密DNA
1880年代に時計部品用に開発された最新のスイスCNCは、以下を統合しています。
スライディングヘッドストック：ガイドブッシュを通して棒材を送り、ワークのたわみを92%低減（ASME B5.54-2005）。
ライブツーリング：12個以上の回転工具が同期動作し、複雑な形状を実現。
マイクロ潤滑：切削エッジに0.1μm厚の油膜を実現するオイルミストシステム。
詳細は、 こちら をご覧ください。CNCスイス式加工
機械的利点の比較
パラメータ | CNC旋盤 | スイス式工作機械 |
ワーク支持 | チャック（3爪） | ガイドブッシュ |
工具-ワーク間距離 | 5～10mm | 0.1～0.5mm |
最大主軸回転数 | 4,000 RPM | 16,000 RPM |
振動減衰 | パッシブ | アクティブ静圧軸受 |
2. 材料科学：限界への挑戦
CNCの重量級チャンピオン
Inconel 718：引張強度1,100 MPaのタービンブレードに加工。
工具鋼（D2）：硬度62 HRCに硬化して工業用金型に。
スイス式加工の繊細な技
チタン（Grade 23 ELI）：Ra 0.2μmの表面仕上げを実現する脊椎用スクリュー（FDA 510(k)認可済み）。
生体吸収性マグネシウム合金：年間0.8mmで吸収される一時的な骨ねじ。
Vespel® SP-1：半導体ツール用の高温絶縁体。
切削パラメータの対比
材料 | CNC送り速度 | スイス式送り速度 | 表面仕上げの差 |
316Lステンレス | 0.15mm/rev | 0.05mm/rev | Ra 0.8μm vs 0.3μm |
PEEK | 0.20mm/rev | 0.08mm/rev | バリなし vs 手動バリ取り |
3. 公差戦争：ミクロンレベルの対決
CNCの限界が露呈
熱変位：主軸の加熱により、4時間で0.008mmの寸法変位が発生。
びびり痕：周波数分析により、8,000 RPM以上で共振振動が発生。
スイス式精密兵器
サブスピンドル：再チャックすることなく裏面を仕上げ（0.002mmの同心度）。
レーザーマイクロメータ：工程内監視により、50部品ごとに工具を調整。
極低温冷却：液体窒素（-196°C）によりTi-6Al-4Vの加工硬化を防止。

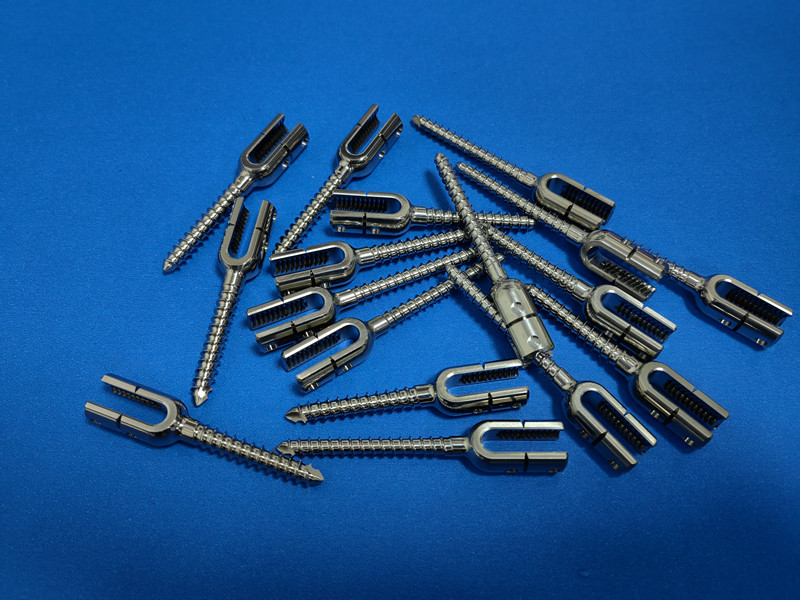

医療ケーススタディ – 骨ねじ
指標 | CNCの結果 | スイス式の結果 | 改善率 |
ねじピッチ誤差 | ±0.012mm | ±0.003mm | 75% |
表面粗さ | Ra 0.6μm | Ra 0.2μm | 67% |
生産速度 | 80個/時 | 220個/時 | 175% |
4. 費用対効果分析：スイス式が真価を発揮する時
損益分岐点計算ツール
以下の計算式を使用して最適な技術を決定します。
（CNCセットアップコスト +（単価 × 数量）） vs （スイス式セットアップコスト +（単価 × 数量））
シナリオ：10,000個のØ3mm PEEK絶縁体
原価要素 | CNC | スイス式 |
|
