油圧マニホールドの作り方：精密加工ハンドブック

Table of Content [Hide]

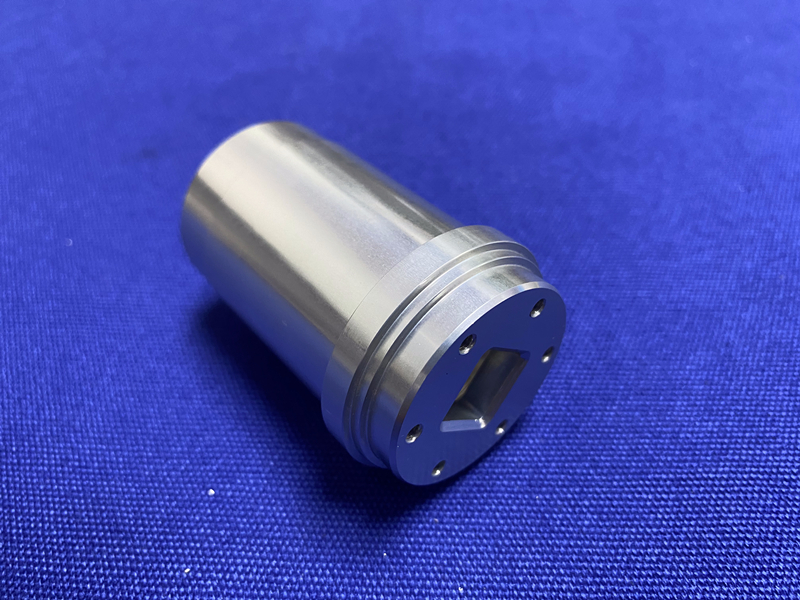

油圧システムを頻繁に扱う場合、常に意識するわけではないけれども、その重要性を認識すべき部品の1つが油圧マニホールドです。油圧マニホールドは油圧システムの中央「ハブ」であり、ポンプ、バルブ、シリンダーなどへの油圧流体の正確な経路制御の重要性を如実に示しています。適切に製造されたマニホールドは、システムが最高の効率で動作することを保証し、圧力損失を最小限に抑え、漏れを最小限または完全に排除します。では、それが何であり、何ができるかは理解できましたが、油圧マニホールドブロックは実際にどのように製造されるのでしょうか？

製造プロセスは精密加工です。考え方は単純に見えますが、原材料のブロックから複雑な内部通路を持ち、漏れのないブロックに仕上げるプロセスは、訓練、スキル、ハイテク機械、そして厳格な品質管理を必要とする仕事です。以下の段落では、油圧マニホールドの製造における重要な段階を段階的に説明し、「どのように」が「何を」と同様に、あるいはそれ以上に重要である理由を解説します。

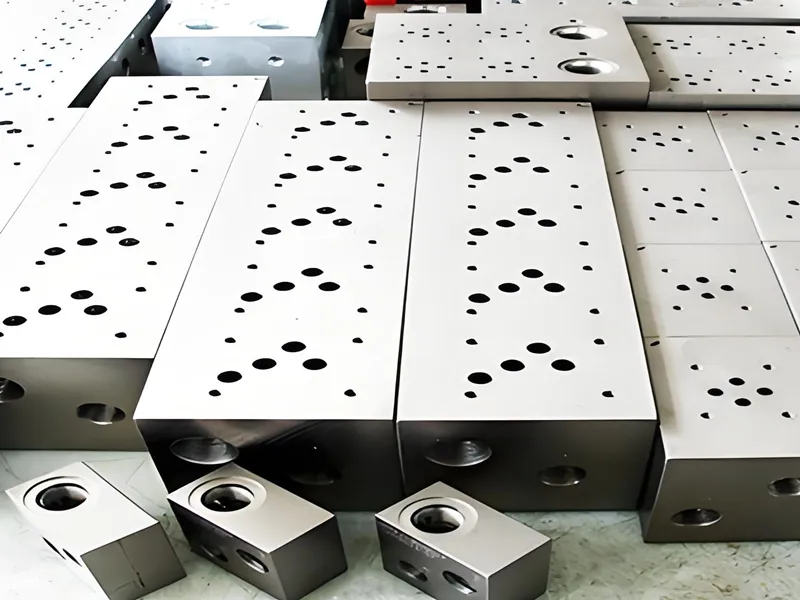

custom machined manifolds.webp

1.) 設計とエンジニアリング - 成功への青写真

金属が切削される前に、まずマニホールドは徹底的に設計されなければなりません。これはCAD（コンピュータ支援設計）と呼ばれる高度な3Dソフトウェアを使用して行われ、ブロックのデジタル設計図が作成されます。デジタル設計では以下をカバーします：

(a.) ポートの位置とサイズ - バルブ、ポンプ、作動装置は、必要なアクセスを提供する位置に配置されます。
(b.) 内部クロスドリル加工 - すべての連絡通路。最も難しい点の1つは、ブロック内部の2つのドリル経路が実際に交差する点であり、これにより「クロスボア」という用語が生まれます。
(c.) プラグと継手の位置 - プラグと継手は、使用しない通路を封鎖したり、油圧ラインやホースを接続するために取り付けられます。
(d.) 材料の選択 - 適切な強度、耐腐食性、「油圧適合性」のために正しい材料を選択することも重要であり、既に述べた通りです。材料は腐食や油圧システムのより深刻な影響に耐えられる必要があり、使用される材料の最も一般的な例は以下の通りです：
アルミニウム - 軽量、耐腐食性に優れ、機械加工性が非常に良い（高圧用途には適さない）。
鋼（軟鋼または炭素鋼） - これらの材料グレードは高張力、高強度で、高圧用途での損傷や破裂に非常に強い。
ステンレス鋼 - 海洋システムや食品加工などの過酷な環境要因に対して優れた耐腐食性を発揮。
表面仕上げ - シール面の表面仕上げも、それらの領域での漏れを排除するために必要です。

部品の種類と数が決定された後、部品のデジタル図面は、CNCタイプのマシニングセンタで製造可能な形式に変換されます。現代のセンタではCAM（コンピュータ支援製造）ソフトウェアを使用し、デジタル生成されたファイルを利用して、これらの最新CNCマシニングセンタの工具経路を生成します。

2.) 材料の準備と固定

マニホールド用に選択された材料の大きな塊は、検査され、設計に従って必要な粗寸法に切断されます。その後、生のブランクはCNCマシニングセンタのベッドにしっかりと固定されます。適切な固定方法は、一般的に機械加工仕上げ作業の最も重要な部分の1つであり、高速加工ではかなりの力がかかるためです。部品の大部分は、振動を排除するために剛性を持って固定される必要があります。振動は加工精度の低下や工具の損傷につながる可能性があります。

ステップ3: 精密CNC加工 - プロセスの核心

ここで、コンピュータ化された設計が物理的な部品になります。CNCフライス加工と穴あけ加工は、現代のマニホールド生産の基盤です。以下にその内訳を示します：

a) フェースミル加工: 通常、上面と下面のミル加工から始まり、バルブ取り付けのための完全に平行なシール面を作り出します。
b) 内部ネットワークの穴あけ: これが最も複雑な段階です。特殊なドリルやガンドリル（深くて真っ直ぐな穴を開けるために使用）のシリーズを使用して、機械は複雑な内部通路を作り出します。

*深穴あけ: ガンドリルは、長くて真っ直ぐな穴を高精度と優れた表面仕上げで生産するために使用され、乱流と圧力降下を低減します。
*クロスドリル加工: CNC機械はブロックの様々な側面から交差する通路を穴あけし、CNCシステムの固有の精度により、これらの穴が意図した場所で結合することを保証します。

c) タッピング: 継手やプラグを支えることを目的とした各穴の入口は、タップ工具を使用してねじ切りされます。これには、ねじ山が清潔で真っ直ぐで強固であることを保証するための高度な精度が必要です。
d) キャビティミル加工: カートリッジバルブやその他の非標準部品用の凹部がマニホールドに必要な場合、CNCフライス盤によって非常に精密に拡大されます。

このプロセス全体を通じて、熟練した機械工が工具が鋭利であり、機械が指定されたパラメータで動作していることを監視します。Falcon CNC Swissで採用されているような高度なCNC技術により、再現性が確保され、手動では達成不可能な公差が実現されます。

ステップ4: バリ取りと洗浄 - 細部の悪魔

加工後、マニホールドは微細な金属バリで覆われており、特に穴がクロスドリル加工された接合部に多く見られます。これらのバリは油圧機器にとって致命的であり、もし剥がれ落ちるとシステム内を移動し、シリンダーを傷つけ、バルブを詰まらせ、最終的に部品故障を引き起こす可能性があります。

バリ取りと洗浄のプログラムは厳格に必要とされます：

バリ取り: これは、特別に考案された工具を使用して手動で行うか、またはより効果的には、熱エネルギー法やアブレシブフロー加工などの自動化プロセスを介して行われ、内部通路のすべてに到達することができます。
洗浄: マニホールドはその後、工業用部品洗浄機を使用して徹底的に洗浄され、金属チップ、切削液、その他の汚染物質の痕跡をすべて除去します。その後、乾燥され、腐食を防ぐために直ちに密封されます。

ステップ5: 品質管理とテスト - ゼロ故障の保証

油圧マニホールドは、厳格な品質テストなしに工場を出ることはありません。

寸法検査: 重要な寸法は、ノギス、マイクロメーター、CMM（三次元測定機）などの精密測定機器を使用してチェックされます。
圧力テスト: これが最も重要なテストです。すべての通路を閉鎖し、マニホールドを設計圧力よりも高い圧力にさらし、漏れがないことを確認します。この圧力テストに不合格となったマニホールドは廃棄されます。
