エレクトロニクスの世界では、効果的な熱管理は後付けのものではありません。それは、性能、信頼性、寿命にとって極めて重要な必要条件です。多くの放熱ソリューションの中で中心的な役割を果たすのが、地味ながら非常に重要なヒートシンクです。しかし、ヒートシンクがどのように製造されているのか、考えたことはあるでしょうか？
その答えは、実は思っているよりも少し複雑です。選択される製造方法は、ヒートシンクの性能、コスト、特定の用途への適合性に直接影響します。大量生産される押出アルミニウム製ヒートシンクは民生用電子機器の一般的な選択肢ですが、より厳しい性能が求められる産業では、より正確で堅牢な製造技術が用いられます。

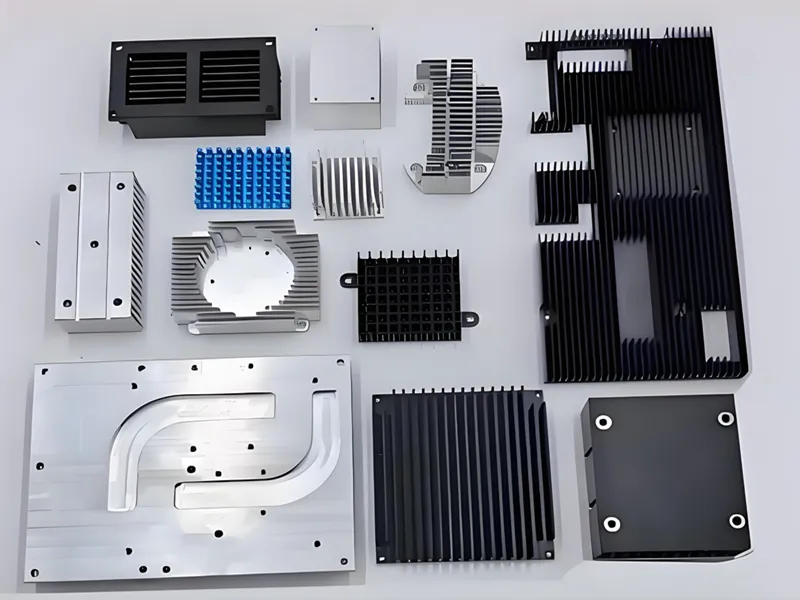

この記事では、カスタムヒートシンクの製造に関するさまざまな方法を検討し、特に航空宇宙、防衛、医療、通信といった要求の厳しい用途でCNC機械加工ヒートシンクが好まれる理由について、一部詳細に考察します。
「どのように」の前に、「なぜ」の理由を理解する必要があります。ヒートシンクの目的は、その面積を最大化し、デバイス（CPUやパワートランジスタなど）から周囲の空気へ効果的に熱を伝達することです。ヒートシンクの製造方法によって、フィン密度、アスペクト比、ベースプレートの厚さ、全体的な幾何学的複雑さが決まり、これらの要素がヒートシンクの有効な放熱能力を決定します。
これは、大量生産において最も一般的でコスト効率の高い方法です。
プロセス：加熱されたアルミニウムのビレットを油圧ラムで鋼製ダイに押し通します。ダイの形状がヒートシンクの断面プロファイルを決定し、フィンも形成します。
利点：大量生産時の単価が非常に低く、単純な形状であれば生産時間が短い。
欠点：ダイから得られる同一断面に限定され、フィンのアスペクト比（高さ対間隔）に制約があり、設計面での柔軟性がほとんどない。取り付け穴などの機能には二次加工が必要になることが多い。
このプロセスは、表面積が非常に大きいヒートシンクに使用されます。
プロセス：各フィンを打ち抜きまたは機械加工し、熱伝導性エポキシで別のベースプレートに接着するか、高性能版では炉内でろう付けします。
利点：非常に高いフィン密度と大型サイズが可能で、押出成形では得られない。
欠点：フィンとベース間の熱界面が故障の可能性があり、ろう付け版はコストが高く、複雑な熱サイクルを伴う。
これは、非常に薄く密に詰まったフィンを備えた一体型のユニークなヒートシンクを製造する方法です。
プロセス：特殊なスカイビングツールを使用して、銅またはアルミニウムの固体ブロックから金属の薄層をはがし、フィンを上向きに曲げます。これにより、ベースとフィンが一体となった単一の連続金属部品が得られます。
利点：シームレスなベース-フィン界面と高いフィン密度により、優れた熱性能。
欠点：通常は軟質金属（銅など）に限定され、押出成形よりもコストがかかる可能性がある。設計の柔軟性もやや制限される。
低コストで低背のヒートシンクに使用されます。
プロセスの仕組み：板金を特定のフィン形状にプレス加工します。プレス加工した部品を積み重ねて接合し、表面積を増やすことができます。
利点：大量生産では信じられないほど低コストで高速。
欠点：熱性能が非常に限られており、高出力には不向き。
プロトタイプ、中量生産、そして性能と信頼性が妥協できない場合、CNC機械加工に勝る方法はありません。CNCでヒートシンクはどのように作られるのでしょうか？

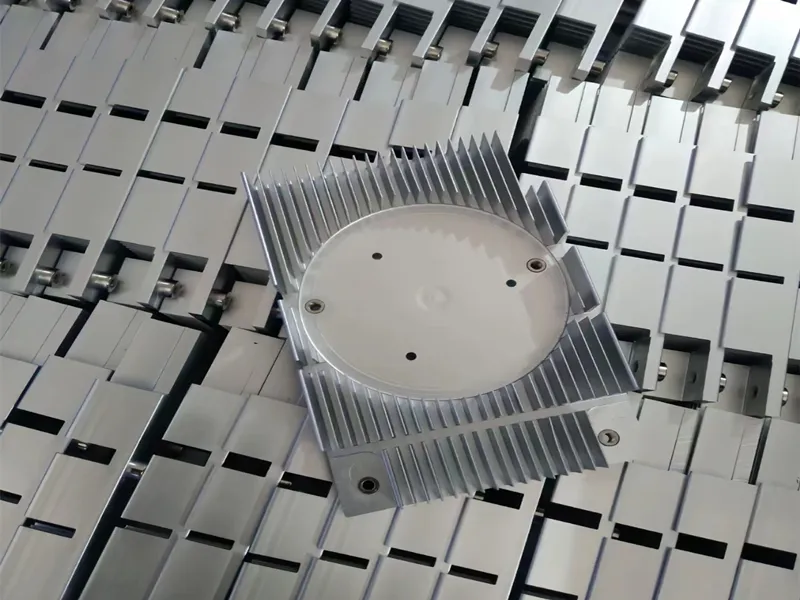

Falcon CNC Swissでは、最先端の3軸、4軸、5軸CNCフライス盤（回転スピンドルを備えたタイプ）を使用してCNC機械加工ヒートシンクを製造しており、固体ブロックの材料（通常はアルミニウムまたは銅）を驚くべき精度で加工し、高性能なヒートシンクを製造します。
設計とプログラミング：ヒートシンクの3D CADモデルを作成します。次に、エンジニアとCAM（コンピュータ支援製造）が一連のプログラムを使用して、CNC機械の命令、つまり部品を切削するために必要なツールパスを作成します。
材料選択：熱伝導率の高いC110銅または6061アルミニウムの固体ブロックをCNCにしっかりとクランプまたは保持します。
精密加工：機械はプログラムされた要件に従って動作し、各切削工具を体系的に回転させながら材料を除去します。これにより、以下のことが可能になります。
1) 高アスペクト比を持つ複雑な薄肉フィン形状の加工
2) 取り付け用の精密な取り付け穴とタップねじ
3) 専用モーター取り付け部の異なる形状
4) ブラケットやハウジングなどの統合マウントを一体部品として製造
5) バリ取り、表面平滑化、コーティング（アルミニウムの場合は陽極酸化処理など）による耐食性向上や熱放射性能の指示などの二次仕上げ
数百万個を大量生産する場合には最も安価な選択肢ではありませんが、CNC機械加工ヒートシンクを使用する利点は比類のないものです。
比類のない設計パラメータ：必要と思われるあらゆる形状。フィンは直線である必要はなく、波状フィン、千鳥フィン、あるいはさまざまな厚さのフィンにすることで、必要な熱放散特性を実現できます。
熱性能：CNCにより、固体金属ブロックからヒートシンクを削り出すことができ、部品を接合する他のヒートシンク設計（ベースからフィン先端までの熱伝導が速くない）に共通する熱界面の利点を排除します。
プロトタイピングの速度と柔軟性：数週間ではなく数日で設計されたヒートシンクのプロトタイプが必要ですか？CNCは、高額な押出ダイの製造コストや運用コストをかけずに、設計を迅速に進める手段を提供します。
比類のない精度と統合：完全な熱ソリューションを、通常は1つの部品としてヒートシンクと電子プロセスの両方を完全に統合するように削り出して製造でき、完全な適合を保証し、通常の組立を排除します。
材料の多様性：必要な熱的および機械的特性を満たすために、さまざまな高性能アルミニウムおよび銅合金（6061、7075アルミニウム、銅合金）から機械加工可能。
最適なプロセスの種類は、お客様のニーズによって異なります。
押出成形は、単純で規則的な断面形状の大量低コスト需要に最適です。接合フィンは、非常に大きなヒートシンクや非常に高いフィン密度を持つものを製造するのに最適です。
プレス加工は、低コストで低電力の民生品に適用されます。CNC機械加工は、高性能、カスタム、精密なヒートシンクを実現する唯一の方法です。これらは、プロトタイプ、航空宇宙、医療機器、高出力電子機器に必要とされます。
カスタムヒートシンクについてはFalcon CNC Swissと提携してください。ヒートシンクがどのように作られるかを知ることは第一歩にすぎません。次のステップは、性能と実績のある製造方法を保証できるメーカーを見つけることです。
Falcon CNC Swissは、最も困難な熱管理問題にも対応し、それを上回るCNC機械加工ヒートシンクの製造を専門としています。当社の能力と製造機械のあらゆる側面に関する知識により、お客様の運用仕様に最も正確に適合する、複雑で信頼性が高く、適切に設計された製品を製造できます。
最も困難な熱問題を解決する準備はできましたか？プロジェクトに関するご相談と、成功を保証するカスタムCNC機械加工ヒートシンクの見積もりについては、お問い合わせください。
