スイス式自動旋盤加工とは？精密製造の究極ガイド

スイス型自動旋盤加工は、精密製造の頂点であり、人間の髪の毛よりも細かい公差（±0.0001インチ）を実現する部品の製造を可能にします。元々は19世紀スイスの時計製造のために開発されましたが、現在では医療用インプラント、航空宇宙システム、マイクロエレクトロニクスにおけるイノベーションを牽引しています。その仕組みと、なぜ産業界がこれに依存するのかを説明します。

1. スイス型自動旋盤加工の概要

スイス型自動旋盤加工1870年代に登場し、直径1mmのテンプのような複雑な時計部品を製作しました。現在では、CNC制御の主軸台移動型旋盤を使用して、直径0.3mm、公差±0.0001インチの部品を生産します。従来の方法とは異なり、たわみやすい長くて細い部品を得意とし、以下の分野で不可欠です。

• 医療：表面粗さRa0.2μmの脊椎スクリュー

• 航空宇宙：1500°Fで動作するインコネル製燃料ノズル

• エレクトロニクス：5Gアンテナ用0.05mmピッチコネクタ

2. スイス型自動旋盤加工の仕組み

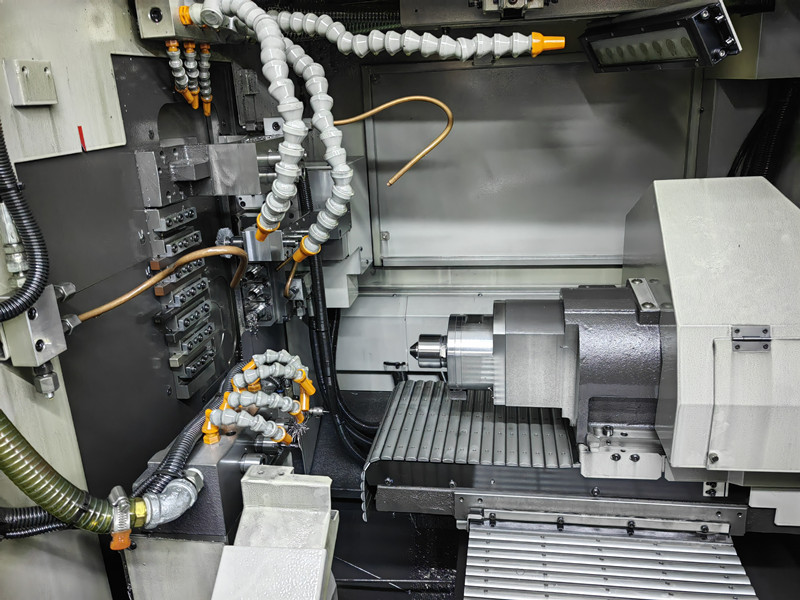

主軸台移動の利点

機械のガイドブッシングが、切削工具から0.1～0.5mmの位置で棒材を安定させ、従来のCNC旋盤と比較して振動を90％低減します。主要コンポーネントは以下の通りです。

• ライブツーリング：同時フライス加工と穴あけのための8個以上の回転工具

• サブスピンドル：再セット不要で両端を加工

• バーフィーダ：72時間の無人運転に向け材料処理を自動化

• 例：ある神経技術企業が、直径0.3mmのチタンピンにスイス型自動旋盤加工を採用し、脳プローブコネクタの欠陥を85％削減しました。

3. スイス型自動旋盤加工の主な利点

精度：M1.0ねじに対し±0.0001インチの公差を達成。

効率：48時間で15,000本の医療用スクリューを生産、材料利用率98％。

表面品質：統合研削ホイールにより鏡面仕上げ（Ra0.1μm）を実現。

複雑性：血管ステントのような5軸形状を1回のセットアップで加工。

4. スイス型自動旋盤加工に依存する業界

医療機器

生分解性インプラント：6～12ヶ月で溶解するマグネシウム合金スクリュー。

手術ロボット：直径0.8mmで0.001インチのたわみ公差を持つ手首機構付き器具。

航空宇宙・防衛

タービンブレード：インコネル718製の3D冷却チャンネル。

衛星部品：アルミニウム7075製、0.0003インチの熱安定性を持つ部品。

自動車

燃料噴射装置：0.1mmのマイクロチャンネルを備えたノズル。

EVバッテリーピン：700°Cの熱に耐える真鍮コネクタ。

エレクトロニクス

マイクロ光学系：0.5μmの同心度を持つレンズマウント。

5. スイス型自動旋盤加工で使用される材料

白金イリジウムなどの特殊合金も加工可能。

6. スイス型自動旋盤加工 vs 従来のCNC加工

データはASME B5.54-2025工作機械規格より。

7. 適切なスイス型自動旋盤加工パートナーの選び方

1. 認証：ISO 13485（医療）およびAS9100（航空宇宙）。

2. 設備：サブスピンドル付き7軸機械を探す。

3. 品質管理：工程内レーザースキャンとCT検査。

4. 経験：Falcon CNC Swissのような、マイクロ加工で30年以上の実績。

8. 結論：精度の再定義

スイス型自動旋盤加工は、歴史的な職人技とAI主導のイノベーションを組み合わせ、現代の製造課題を解決します。救命インプラントから火星探査車の部品に至るまで、精密工学の基盤です。
