スイス型加工とは？精密工学の決定版ガイド

Table of Content [Hide]

スイス式旋盤加工は、現代製造業の基盤技術であり、±0.0001インチ（2.5µm）を超える厳しい公差の部品を生産可能にします。19世紀のスイス時計製造に起源を持ち、現在では医療機器、自動車システム、エレクトロニクスといった重要産業のイノベーションを牽引しています。ここでは、そのメカニズム、用途、将来トレンドについて詳しく解説します。

1. スイス式旋盤加工の概要

1870年代に時計部品（例：Ø1mmのテンワ）の製造のために開発され、スイス式旋盤加工CNC駆動のプロセスへと進化し、超小型・超高精度部品に対応。現在では、以下のような微細精度が求められる産業に不可欠です。

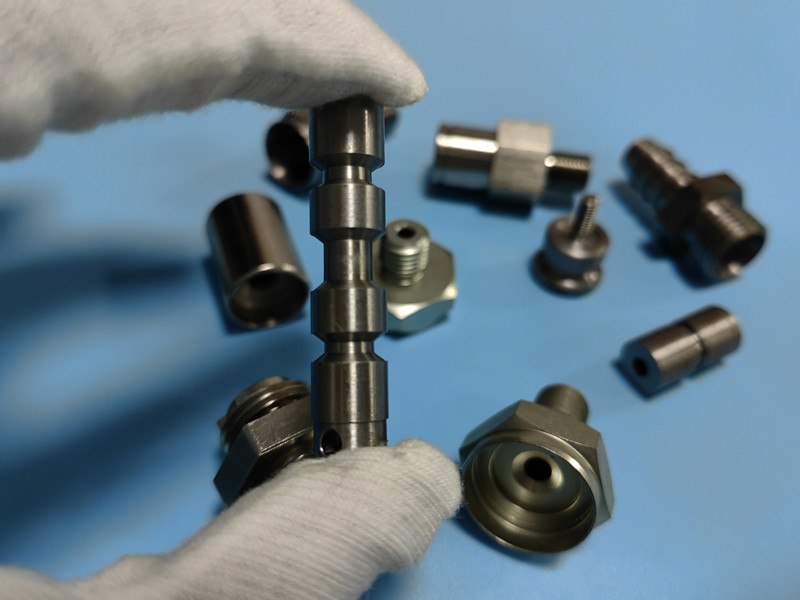

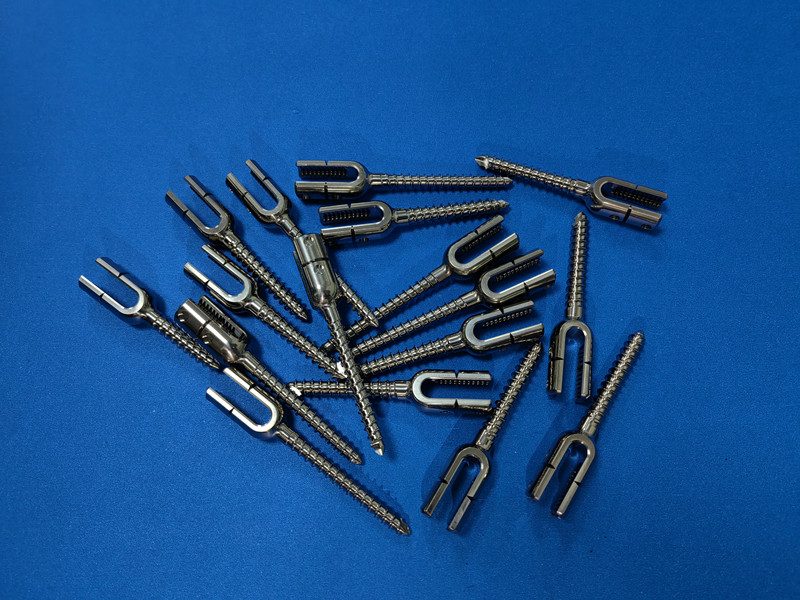

医療：骨結合のためにRa 0.2µmの表面仕上げを施した脊椎ネジ。
自動車：0.1mmの微細チャネルを持つ燃料噴射ノズル。
エレクトロニクス：5Gアンテナ用0.05mmピッチのコネクタ。

2. スイス式旋盤加工の仕組み

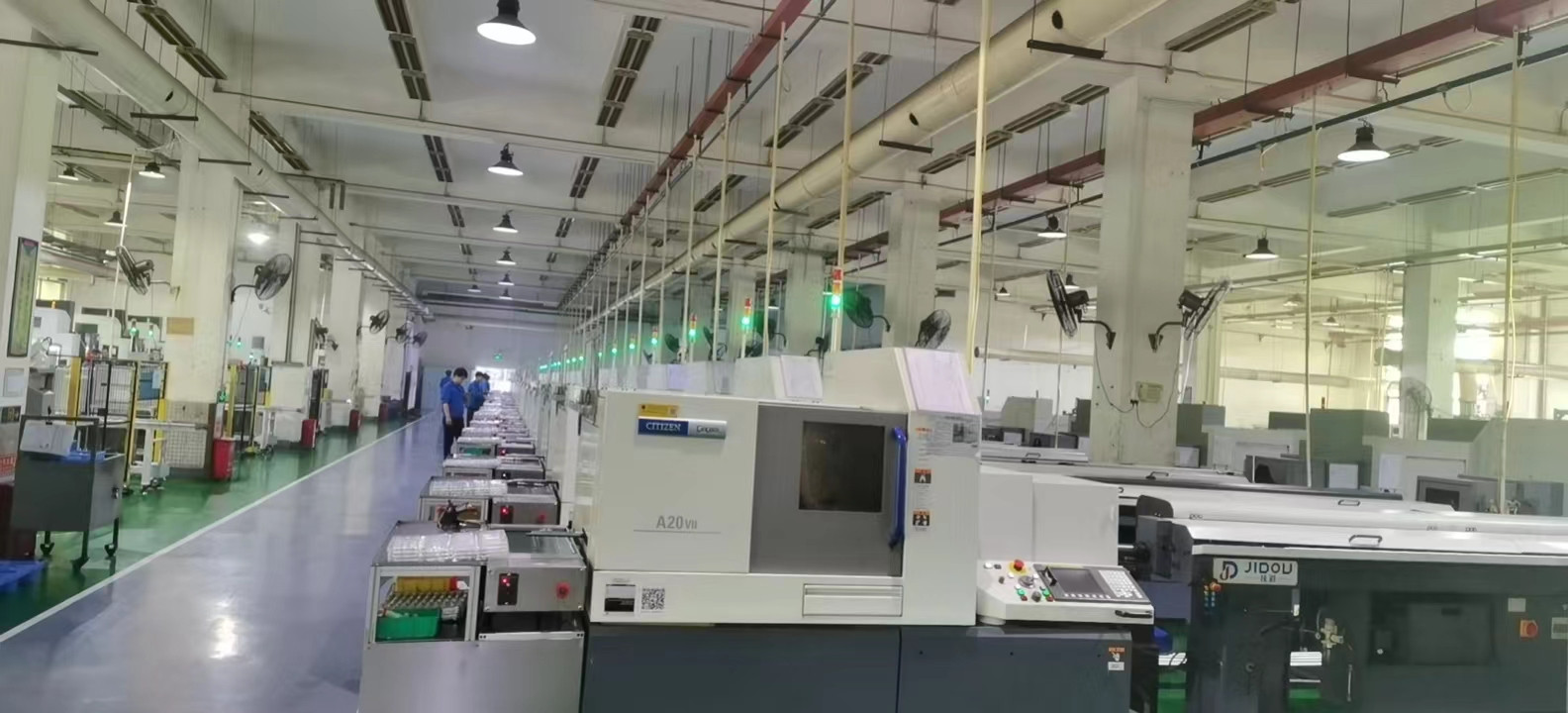

主要メカニズム

スライディングヘッドストック：超硬合金製ガイドブッシュを通して棒材を送り出し、切削工具から0.1mm以内で材料を安定させ、振動を90%低減。
ライブツーリング：8基以上の回転工具でフライス加工、穴あけ、ねじ切りを同時実行。
サブスピンドル：再固定せずに部品の両端を加工し、±0.0002インチの同心度を確保。

従来のCNCとスイス式旋盤の比較

特性	スイス式旋盤	従来のCNC
公差	±0.0001インチ	±0.001インチ
材料廃棄量	2%	15–20%
サイクルタイム	6.5時間（1,000個）	12時間
データ出典：ASME B5.54規格11。

3. スイス式旋盤加工の主な利点

精度：チタン製インプラント向けにRa 0.1µmの表面仕上げを実現。
効率：自動バーフィーダーにより98%の材料利用率を達成。
スピード：無人運転で48時間に15,000本の医療用ネジを生産。

事例：医療機器OEMが、スイス式旋盤加工を採用し、M1.2チタンネジのスクラップ率を12%から0.5%に削減。

4. 各業界における用途

医療機器

生分解性インプラント：6～12ヶ月で溶解するマグネシウム合金製クリップ。

手術用ロボット：0.001インチのたわみ許容度を持つØ0.8mmの器具。

自動車

EVバッテリーピン：700°Cの熱に耐える真鍮製コネクタ。

燃料噴射装置：0.1mmの微細チャネルを持つノズル。

エレクトロニクス

マイクロオプティクス：0.5µmの同心度を持つレンズマウント。

量子コンピューティング：ニオブ製超伝導共振器。

5. スイス式旋盤加工で使用される材料

材料	用途	公差
Ti-6Al-4V ELI	整形外科用ネジ	±0.0002インチ
316LVM鋼	耐食性バルブ	±0.0003インチ
PEEK	MRI対応絶縁体	±0.0005インチ
ニチノール	形状記憶外科用クランプ	±0.0004インチ

白金イリジウムなどのエキゾチック合金も加工可能。

6. スイス式旋盤加工と従来のCNC：選択のタイミング

シナリオ	スイス式旋盤加工	従来のCNC
部品サイズ	Ø0.3～32mm	Ø1～500mm
数量	1,000～100,000個	試作品・小ロット
複雑度	5軸形状	単純形状
