精密モーターシャフト：高速回転と動的バランスのためのスイス式精密加工

Table of Content [Hide]

モーターシャフトは、あらゆる電気モーター、サーボ、ステッパー、産業用ポンプにおいて極めて重要な部品であり、多くの先進的な用途で使用されています。高速回転は、たとえ微小な不均衡（ミクロン単位）であっても、大きな振動を発生させます。これにより、ベアリングの早期摩耗や故障、ひいてはモーターアセンブリの耐用年数短縮を引き起こす可能性があります。Falcon CNC Swissは、スイス旋盤加工、スクリューマシン製品、社内での動的バランス調整など、多くの製造技術を組み合わせ、厳しい公差、鏡面仕上げ、最適な質量分布を備えた精密モーターシャフトを製造しています。

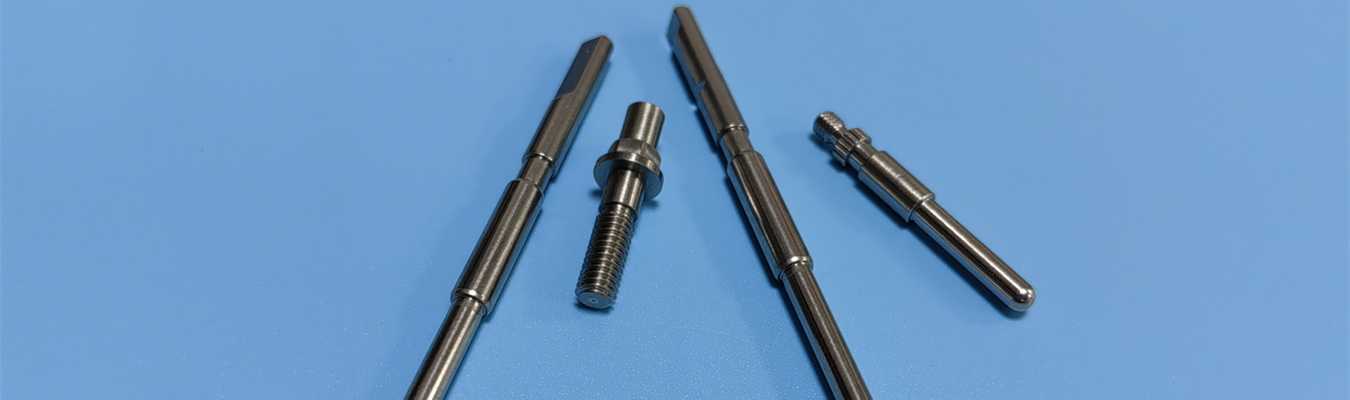

高精度電気モーターおよび産業用途向けのCNCスイス旋盤加工によるカスタムモーターシャフト製作

はじめに：モーターシャフトの品質がシステム信頼性を左右する理由

設計や製造のエンジニアとして、モーターシャフトは単なる旋削部品以上のものであることをご理解いただいているでしょう。それは、ローターから負荷へトルクを伝達し、回転部の重量を支え、多くの場合、ドライブ上のベアリング、ギア、エンコーダの基準点として機能します。シャフトの製造品質が低いと、振れ、振動、騒音、モーター寿命の低下を招きます。逆に、精密に研削され、バランスが取れたシャフトは、20,000 RPMを超える速度でもエネルギー損失が非常に少なく、ベアリング寿命も延長されます。

モーターシャフトの製造には、直径32mm未満、長さ300mm最大のワークに対し、スイス式自動旋盤（スイス式スクリューマシンとも呼ばれる）が最適な工程です。スイス旋盤加工は、ガイドブッシュを使用して切削工具のすぐ隣でワークを支持するため、加工中のワークのたわみの可能性を排除し、直径、ねじ、スプラインの極めて高い同心度を実現します。Falcon CNC Swissでは、試作から高容量精密モーターシャフト生産に至るまで、カスタムモーターシャフト製作の全側面を提供し、統合された高速回転バランス調整サービスも提供しています。

モーターシャフトとは？ – 中核機能と設計バリエーション

モーターシャフトは、モーターのローターから、モーターが駆動する負荷（例：ファン、ポンプ、ギアボックス、ホイール）へトルクを伝達します。また、ローターアセンブリを支持し、通常はベアリング、整流子ディスク（DCモーターの場合）、またはエンコーダディスクを支持・位置決めします。シャフトの形状は、モーターの動的性能レベル、騒音レベル、寿命に影響を与えます。

モーターシャフトの一般的な設計バリエーションは以下の通りです。

シャフトタイプ	主な特徴	一般的な用途
ストレート / 円筒シャフト	均一な直径、シンプルな形状、低コスト	小馬力モーター、ファン、ポンプ
段付き / テーパー付きモーターシャフト	ベアリングシート用の複数直径、軸方向位置決め用のショルダー	サーボモーター、産業用ACモーター
キー溝付きモーターシャフト	確実なトルク伝達のためのシャフトに沿ったキー溝	高負荷産業用モーター、コンベヤ、ミル
スプライン加工シャフト	高トルク、摺動用途向けの外部または内部スプライン	自動車用ステアリング、トランスミッション、オフロード機器
両端出力モーターシャフト	デュアル負荷またはエンコーダ用のローター両端突起	サーボモーター、ステッピングモーター、コンパクトドライブ
中空モーターシャフト	低慣性、配線や冷却液の通路を確保	ロボット関節、スピンドルモーター、医療機器

フルサービスのモーターシャフトメーカーとして、Falcon CNC Swissは、上記のすべての形状を、スイス旋盤加工、フライス加工、円筒研削を用いて、単一のセットアップ内または最小限の二次加工で生産しています。

高速回転バランス調整 – モーターシャフトにとって重要な理由

高速回転バランス調整は、シャフトの回転軸に沿って質量を再配分することにより、不均衡な力を修正するために行われます。理想的に機械加工された回転シャフトでも、部品間の密度のばらつき、部品の製造方法のばらつき（スウェージング、スプライン加工など）、回転シャフトの断面を貫通する穴などが原因で、不均衡な力が発生する可能性があります。回転速度が増加するにつれて（すなわち、回転シャフトの1回転にかかる時間）、シャフトの不均衡により、不均衡の元の位置からの速度増加に起因して、二次関数的に増加する不均衡な力が発生します。例えば、回転シャフトの回転速度が20,000 RPMの場合、シャフトの回転中心からの半径方向距離10mmの力の不均衡は、約44N（10 lbf）の結果的な反力を生み出し、システム内に多大な振動、ベアリング故障、可聴ノイズを発生させます。

バランス等級はISO 1940-1（ISO 1940を置き換え）によって定義されています。モーターシャフトの一般的な等級は以下の通りです。

ISOバランス等級	一般的な用途	最大残留不つりあい (e·ω)
G 16	一般産業機械、ファン、ポンプ、小型電気モーター	16 mm/s
G 6.3	高品質モーター、工作機械スピンドル、中速ドライブ	6.3 mm/s
G 2.5	高速モーター（サーボ、スピンドル）、ターボチャージャー、精密研削盤	2.5 mm/s
G 1	超高精度（ジャイロスコープ、歯科用ドリル、航空宇宙）	1 mm/s

Falcon CNC Swissのモーターシャフトバランス調整サービスの一環として、機械加工と研削の後、精密（ハードベアリングタイプ）バランス調整機でバランステストを実施し、高速アプリケーション向けにシャフトがG 2.5以上を達成することを確認します。バランス調整されたモーターシャフトの修正は、シャフトからの材料除去（穴あけやフライス加工）またはカウンターウェイトの追加によって行われます。

モーターシャフトプロジェクトのためのエンジニアリングコンサルテーション

新しいサーボモーターや産業用ポンプの設計において、信頼できるOEMモーターシャフトサプライヤーをお探しですか？ 2D図面または3Dモデルをお送りください。当社のエンジニアが24時間以内に最適な材料、バランス等級、製造プロセスを推奨します。無料のDFMレビューを依頼する →

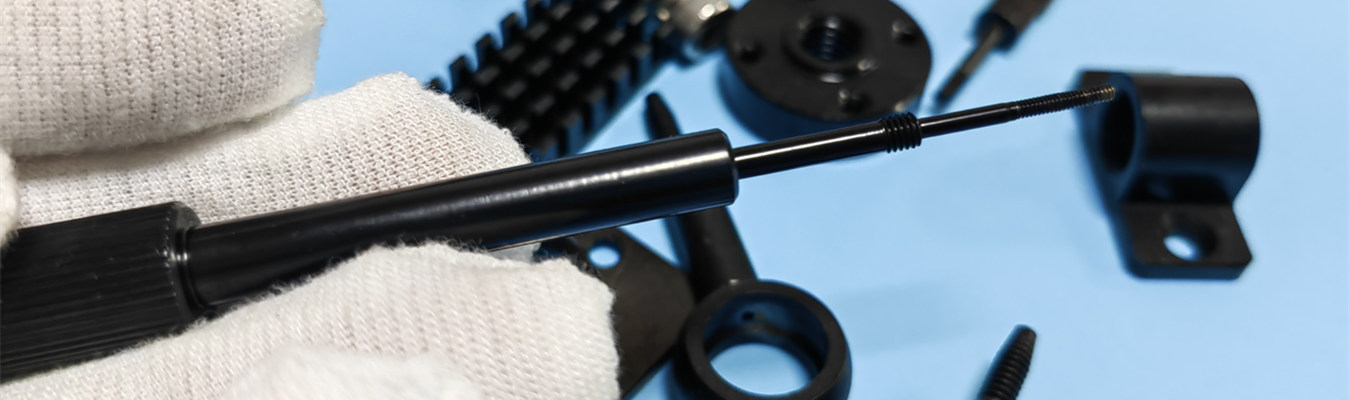

自動車、産業、電気モーターシステム向けにカスタムCNC機械加工されたシャフトを提供するOEMモーターシャフトサプライヤー

モーターシャフトの材料 – 強度、硬度、耐食性

シャフト材料の選択は、トルク容量、耐摩耗性、環境耐久性、コストに直接影響します。以下は、Falcon CNC Swissで加工する最も一般的な材料とその典型的な用途です。

ステンレス鋼モーターシャフト – 耐食性と洗浄性

標準的なステンレス鋼モーターシャフト（303、304、316、17-4 PH）は、食品加工、医療機器、海洋、化学用途で使用されます。303グレードのステンレス鋼は機械加工性に優れ、316グレードは他のグレードと比較して塩水や酸に対する優れた耐食性を備えています。17-4 PH（析出硬化）ステンレス材料は、熱処理後に高い引張強度（最大1100 MPa）を達成するため、高トルク用途に適しています。Falcon CNC Swissは、スイス旋盤を使用してステンレス鋼を加工し、加工硬化を防ぐための特殊工具を組み合わせて、Ra 0.2 μmまでの表面仕上げを実現しています。

炭素鋼シャフト製造 – コスト効率の高い汎用品

炭素鋼シャフト製造では、通常、1045、1144、または12L14グレードが使用されます。産業用モーター、ポンプ、コンベヤでは、炭素鋼シャフトは通常、1045（中炭素）、1144（高強度）、または12L14（鉛フリー）グレードで作られます。炭素鋼は機械加工が非常に容易で、非常に経済的な価格帯でありながら優れた全体的な強度を備えています。ただし、炭素鋼シャフトは、腐食を避けるために、何らかの表面処理（塗装、メッキ、油）で湿気や腐食性のある状態から保護する必要があります。より高い強度が求められる用途には、熱処理や高周波焼入れが可能な4140や4340合金鋼を使用します。

合金鋼モーターシャフト – 高強度と耐疲労性

合金鋼モーターシャフト、自動車用トランスミッション、オフハイウェイ機器は、優れた引張強度（800 - 1200 MPa）と高い耐疲労性から、合金鋼モーターシャフト（4140、4340、8620、9310）を利用しています。浸炭焼入れグレード（8620）は、58-62 HRCの硬い表面層を持ちますが、衝撃に強い強靭な心部材料で構成されています。

焼入れモーターシャフト – ベアリングおよびシール面の耐摩耗性

ベアリングの内輪、リップシール、またはスプラインカップリングと接触するモーターシャフトの表面には、焼入れされたモーターシャフトが必要です。当施設では、完全焼入れ（全体硬化）または高周波焼入れ（ジャーナル部やスプライン端部のみの硬化）を指定できます。用途に応じて、長い耐摩耗寿命が求められる用途には平均硬度50-55 HRC、非常に高いサイクル用途には58～62 HRCのシャフトを製造します。焼入れ後、シャフトは精密研削され、最終直径公差±0.005 mm以下になります。当社のピンとシャフトの能力を確認する →

クロムメッキモーターシャフト – 低摩擦と防食

クロムメッキ仕上げ（厚さ10～25ミクロンの硬質クロムメッキ）のクロムメッキモーターシャフトは、低摩擦、高い耐摩耗性を提供し、ロックウェル硬度Cスケールで65-70相当の硬度で防食性を向上させます。クロムメッキプロセスは、油圧モーターシャフト、ピストンロッド、直動シャフト部品に適用されています。エッジの盛り上がりや水素脆化のない均一なコーティングを保証するために、認定されたメッキパートナーと密接に連携します。

高トルクシャフト材料と耐食性モーターシャフト

高トルク用途（鉱山コンベヤシステム、風力タービン発電機）の製造においては、極端なトルク用途向けに17-4 PH、インコネル718、またはNitronic 60材料からシャフトを製造します。過酷な化学薬品や海水環境で使用される耐食性モーターシャフトには、これらの用途に316L、デュプレックス2205、またはチタングレード2/5を推奨します。Falcon CNC Swissは、試作から量産まで使用可能な豊富な材料在庫を有しています。
