スイス式マシニング完全ガイド

精密さと効率性で名高いスイス式自動旋盤加工は、一連の基本原理と技術に依存しています。これらの核となる基本を理解することは、スイス式自動旋盤加工プロセスの複雑さを把握する上で不可欠です。この精密製造方法の基盤を形成する主要要素を見ていきましょう。

1. ガイドブッシュとワークの支持

目的：ガイドブッシュは、加工中にワークピースに支持と安定性を提供する重要なコンポーネントです。

機能：切削工具の近くに配置されたガイドブッシュは、振動とたわみを最小限に抑え、ワークピースを安定させて精密加工を可能にします。

利点：この支持機構により、長くて細い部品を高精度で加工することが可能になり、これがスイス式自動旋盤加工を際立たせる特徴です。

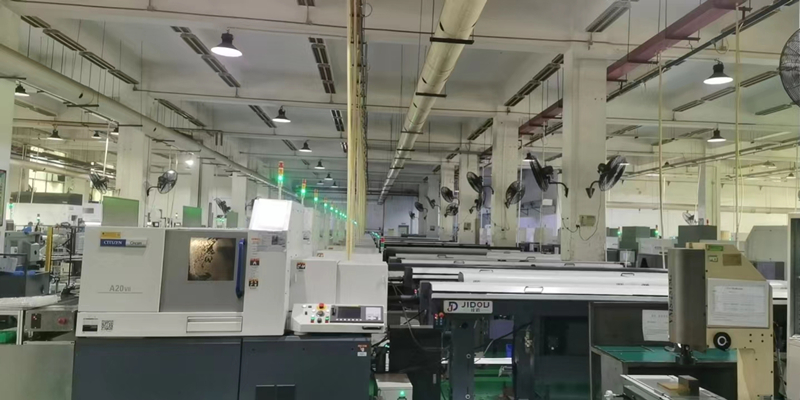

2. 工具制御のための摺動ヘッドストック

目的：スイス式旋盤は摺動ヘッドストックを備えており、切削工具の動きを正確に制御できます。

機能：摺動ヘッドストックにより工具の半径方向および軸方向の移動が可能になり、高い精度で複雑な形状を作り出すことができます。

利点：この制御された動きは、厳しい公差の達成と複数角度からの同時加工に不可欠であり、効率性に貢献します。

3. 同時加工

目的：同時加工は、スイス式自動旋盤加工の効率性を高める特徴的な機能です。

機能：複数の切削工具がワークピースに同時に係合し、1回のセットアップで複雑な形状を作成できます。

利点：サイクルタイムの短縮、生産性の向上、およびより少ない加工工程で複雑な部品を製造できること。

4. CNCプログラミング

目的：コンピュータ数値制御（CNC）技術は、スイス式自動旋盤加工の基盤を形成します。

機能：CNCプログラミングでは、切削工具の動き、ワークピースの回転、その他のパラメータを指示する詳細な命令を作成します。

利点：工具動作の精密な制御、加工工程の再現性、複雑な形状への適応性。

5. 精密測定工具

目的：スイス式自動旋盤加工では品質管理が最も重要です。

機能：マイクロメータやゲージなどの精密測定工具を使用して、加工プロセス全体を通じて寸法と公差を確認します。

利点：最終部品が厳しい仕様を満たし、最高レベルの精度を維持することを保証します。

6. 材料の多様性

目的：スイス式自動旋盤加工は幅広い材料に対応可能です。

機能：このプロセスは金属（アルミニウム、チタン）やプラスチックなどの材料に対応し、その多用途性を示します。

利点：メーカーは最終製品の要件に基づいて多様な材料で作業できます。

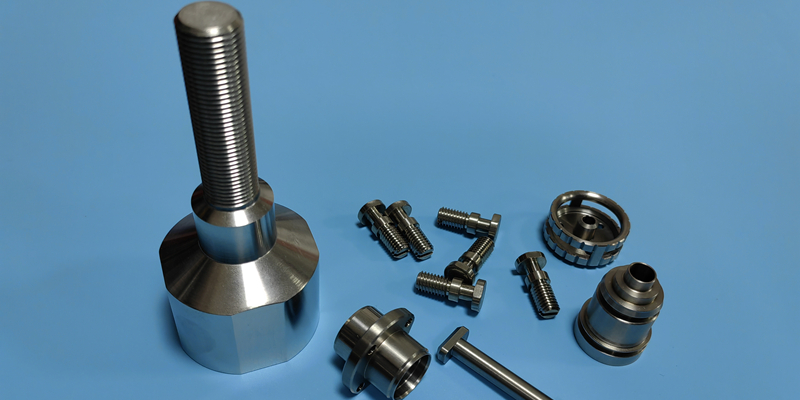

7. 大量生産における効率性

目的：スイス式自動旋盤加工は、特に大量生産において効率性で知られています。

機能：迅速な工具交換、同時加工、最小限の段取り時間により、生産プロセスが合理化されます。

利点：自動車や電子機器など、大量の精密部品を必要とする産業に最適です。

8. 精密さと安定性への注力

目的：スイス式自動旋盤加工の最大の目標は、比類のない精度を達成することです。

機能：ガイドブッシュ、摺動ヘッドストック、CNC制御の緊密な連携により精度が維持され、加工プロセス全体を通じて安定性が確保されます。

利点：厳しい公差の部品が得られ、精度が重要となる用途に最適です。

スイス式自動旋盤加工の基礎は、ガイドブッシュ、摺動ヘッドストック、同時加工、CNCプログラミング、精密測定工具、材料の多様性、そして精密さと安定性への絶え間ない注力の相乗効果にあります。これらの要素が調和して機能し、比類のない精度で高品質で複雑な部品を提供します。

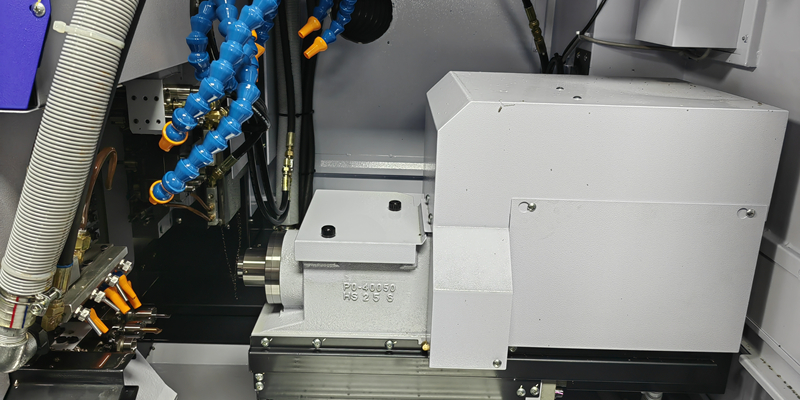

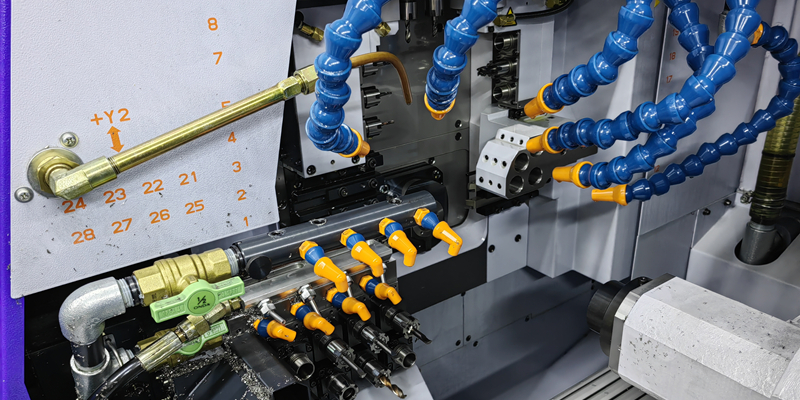

スイス式旋盤加工は、複雑な部品を比類のない精度で製造するために、綿密に調整された一連の工程と機構に依存する高度な製造プロセスです。精密製造の世界でスイス式旋盤加工を際立たせる詳細なプロセスと機構について詳しく見ていきましょう。

1. ワークのセットアップ:

• プロセスは、長い棒材またはワイヤー状の原材料を機械に固定することから始まります。

• 材料はガイドブッシュを通して送り込まれ、加工中にワークを支持し安定させます。

2. CNCプログラミング:

プロセス:

• CNC（コンピュータ数値制御）技術はスイス式旋盤加工において中心的な役割を果たします。

• CNCプログラムの形で詳細な指示が作成され、切削工具の動き、ワークの回転、その他のパラメータをガイドします。

メカニズム:

CNCプログラミングにより工具の動きの精度が確保され、複雑な形状を高い精度で作成することが容易になります。

3. 工具の動きと制御:

プロセス:

• スイス式旋盤にはスライディングヘッドストックが搭載されており、切削工具の動きを精密に制御できます。

• 工具は半径方向と軸方向に移動し、ワークに複雑な形状を作り出します。

メカニズム:

• スライディングヘッドストックにより複数の角度から同時加工が可能となり、効率性と複雑な部品の作成に貢献します。

4. 材料の除去:

プロセス:

• 高速回転する切削工具が、制御された方法でワークから材料を除去します。

• ガイドブッシュが切削工具の近くにあることで、振動とたわみが最小限に抑えられます。

メカニズム:

• 材料除去は精密で、CNCでプログラムされた工具経路に従い、厳しい公差と複雑な細部を保証します。

5. 同時加工:

プロセス:

• スイス式旋盤加工の特徴の一つは、複数の加工操作を同時に行えることです。

• 複数の切削工具が同時にワークに接触します。

メカニズム:

• 同時加工によりサイクルタイムが短縮され、生産性が向上し、単一のセットアップで複雑な形状を作成できます。

6. 材料処理の多様性:

プロセス:

• スイス式旋盤加工は多用途であり、アルミニウム、ステンレス鋼、チタンなどの金属からプラスチックまで、さまざまな材料を扱うことができます。

メカニズム:

• このプロセスは異なる材料の特性に適応し、その柔軟性と多様な産業への適用性を示しています。

スイス式旋盤加工のプロセスと機構を理解することで、先進技術、精密工具、そしてスイス式旋盤の独自設計の相乗効果が強調されます。結果として、複雑な細部と厳しい公差を持つ高品質な部品を一貫して提供する製造方法が実現します。

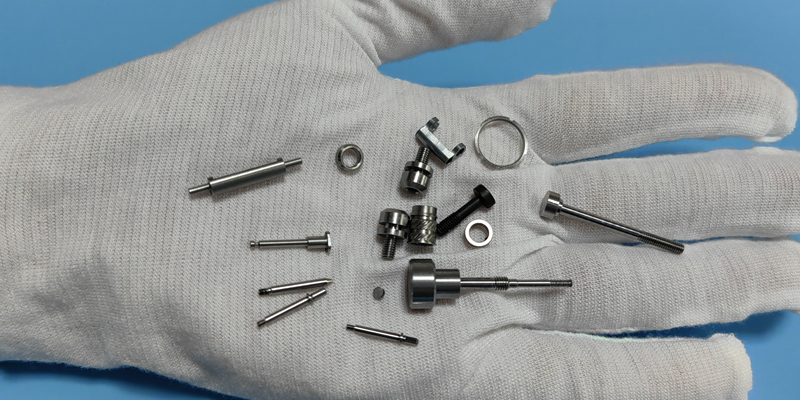

スイス式機械加工は、高度な技術、専用設備、そして細心のプロセスを組み合わせた精密工学の証です。ここでは、CNCプログラミングから工具の動き、材料処理に至るまで、スイス式機械加工の仕組みを定義する技術的側面について詳しく見ていきましょう。

1. CNCプログラミング：

技術的詳細：

スイス式機械加工は、コンピュータ数値制御（CNC）技術に大きく依存しています。

CNCプログラムは、切削工具の動き、工作物の回転、その他の加工パラメータを指示する詳細な命令セットです。

重要性：

CNCプログラミングにより工具の動きの精度が確保され、厳しい公差を持つ複雑な形状の作成が可能になります。

CNC制御のスイス式旋盤は、複雑で精密な加工を可能にする汎用性を提供します。

2. 工具の動きと制御：

技術的詳細：

スイス式旋盤には、切削工具の動きを正確に制御できるスライディングヘッドストックが装備されています。

工具は半径方向および軸方向に動き、工作物に複雑な形状を作り出します。

重要性：

スライディングヘッドストックによって促進される制御された工具の動きは、厳しい公差の達成と複数の角度からの同時加工に貢献します。

CNC駆動の工具経路により、すべての工程で一貫性と精度が保証されます。

3. 同時加工：

技術的詳細：

同時加工は、スイス式機械加工を際立たせる主要な機能です。

複数の切削工具が同時に工作物に作用し、サイクルタイムを短縮し効率を高めます。

重要性：

同時加工により、1回のセットアップで複雑な部品を製造できます。

異なる工具がさまざまな形状に同時に作用し、加工プロセス全体の速度と効率に貢献します。

4. 材料処理とガイドブッシュ：

技術的詳細：

工作物は、スイス式機械加工で重要な部品であるガイドブッシュによって支えられます。

ガイドブッシュは振動とたわみを最小限に抑え、加工中の安定性を確保します。

重要性：

ガイドブッシュが切削工具に近接しているため、精密な材料除去が可能になり、厳しい公差を達成するために重要です。

材料処理が合理化され、長く細い部品を高精度で加工できます。

5. 精密測定工具：

技術的詳細：

スイス式機械加工では、マイクロメータ、ゲージブロック、光学コンパレータなどの精密測定工具が使用されます。

これらの工具は、加工中および加工後の品質チェックに使用され、部品が仕様を満たしていることを確認します。

重要性：

精密測定工具の使用により、最終部品が厳しい公差と品質基準を満たすことが保証されます。

プロセス全体を通じて継続的に監視することで、一貫性と信頼性が確保されます。

6. CNC駆動の仕上げ加工：

技術的詳細：

スイス式機械加工では、同じCNC制御のセットアップ内で研磨やバリ取りなどの仕上げ加工を含めることができます。

重要性：

CNC駆動の仕上げ加工により、追加のセットアップなしで表面処理や最終仕上げを統合できます。

後処理工程の必要性が減り、全体的な効率に貢献します。

7. さまざまな材料への適応性：

技術的詳細：

スイス式機械加工は、アルミニウム、ステンレス鋼、チタンなどの金属からプラスチックまで、幅広い材料を扱う汎用性を示します。

重要性：

さまざまな材料への適応性は、多様な業界にわたるスイス式機械加工の柔軟性を際立たせます。

工具や切削パラメータは、各材料の特性に合わせて調整できます。

これらの技術的側面を理解することで、スイス式機械加工の複雑さが明らかになります。精密性、汎用性、効率性が融合し、最高水準の精度と品質を満たす部品を生み出します。スイス式機械加工の技術的な高度さは、現代の精密製造における基盤としての地位を確立しています。
