はじめに：EVコネクタ部品において精度が重要な理由

電気自動車への移行には、大容量バッテリーや高効率モーター以上のものが求められます。充電ポートからバッテリーマネジメントシステム、そして駆動ユニットに至るまでのすべての電気経路は、大電流を流し、振動に耐え、腐食に強く、数千回のサイクルにわたって一貫した導電性を維持するEVコネクタ部品に依存しています。エンジニアであれば、コンタクトピンの故障や不適切にシールされたハウジングがアーキング、熱暴走、または断続的な信号喪失を引き起こす可能性があることをご存じでしょう。

Falcon CNC Swissでは、スイス式自動旋盤加工により、±0.005 mmもの厳しい公差で電気自動車用コネクタ部品を製造しています。高電圧コネクタハウジング、バッテリー端子ピン、次世代EVプラットフォーム向け導電性コネクタハウジングのいずれであっても、当社のエンジニアリングチームはお客様と直接協力し、実環境での信頼性を実現する形状、材料、メッキを最適化します。

このガイドでは、ピンの測定から材料選定に至るまで、一般的な技術的質問に回答し、精密加工がEVパワーコネクタの最も困難な課題をどのように解決するかを示します。

1. 電気コネクタの部品とは？

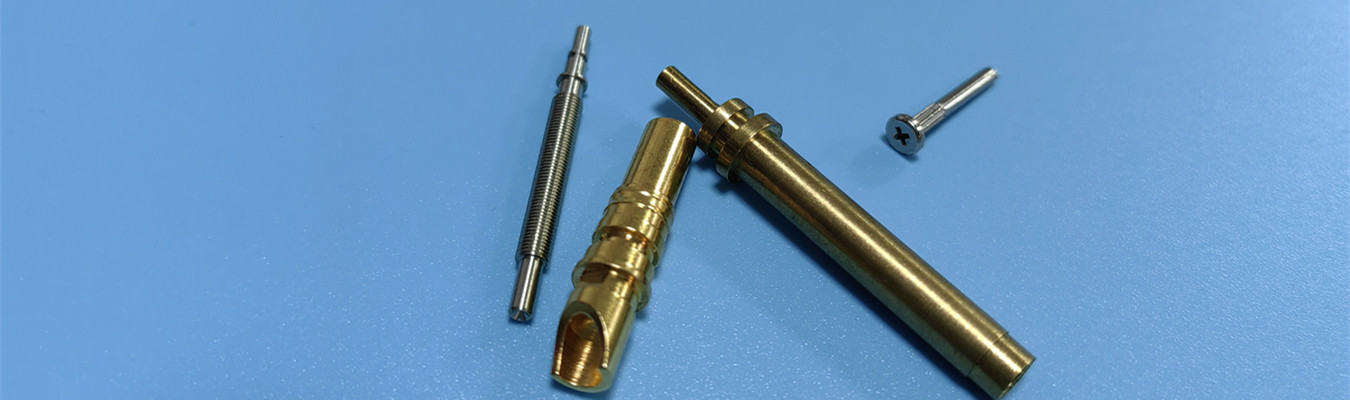

電気コネクタの構造を理解することは、EVプラグ部品を仕様化または設計する上で不可欠です。汎用コネクタにも同様の構成要素がありますが、EVコネクタには高電圧、大電流、環境シールに対する特別な要件が追加されます。

以下に、主要なEVコネクタ部品とその機能の内訳を示します。

大電流コネクタシェルには、導電性合金と精密CNC旋削加工を使用し、放熱も行う堅牢なEMIシールドを製造しています。当社のコネクタシールリングは、溝付きハウジングに完全に適合するよう設計されており、材料限界を超えずに長期的なシールに必要な圧縮を実現します。当社の精密EVコネクタピン製造をご覧ください。

2. EVコネクタとは？ – 充電プラグを超えて

「EVコネクタ」という言葉を聞くと、ほとんどの人はCCSやNACSの充電プラグを思い浮かべます。しかし、車両内部では、EVコネクタは2つの導電経路を接合するあらゆる電気機械的インターフェースを指します。これには以下が含まれます。

• 充電ポートハードウェア – 充電ドアの後ろにあるインレットアセンブリ。

• 高電圧インターロックループ（HVIL） – 高電圧コネクタが完全に装着されているかを検出する小型ピン。

• バッテリーパックコネクタ – モジュール、セル間バスバー、サービスディスコネクトの接続。

• モーター相コネクタ – インバーターからモーター巻線へ交流電流を伝送。

• 補機コネクタ – 冷却水ポンプ、HVAC、12Vシステム用。

エンジニアは多くの場合、機械的および電気的耐久性に関してLV 214またはUSCAR-2規格を満たす自動車用コネクタ端子を指定します。Falcon CNC Swissでは、規定の接触垂直力、制御された挿入/抜去力、フレッティング腐食を最小限に抑える表面仕上げを備えた端子を製造しています。当社の自動車およびEV精密加工サービスの詳細をご覧ください。

また、Oリングや平ガスケット用の精密加工された溝を備えた耐候性コネクタ部品も製造しています。自社内製のメッキ（銀、金、スズ、ニッケル）と組み合わせることで、96時間を超える耐塩水噴霧性を実現します。

3. コンタクトピンとは？ – EVバッテリーコンタクトピンの詳細

コンタクトピンは、実際に電流と信号を伝える導電性要素です。EVパワーコネクタでは、コンタクトピンはSAE J1772に従って温度上昇を30°C未満に保ちながら、50A～500Aを処理する必要があります。

以下は、当社が製造する主要な種類のバッテリーコンタクトピンおよびEVバッテリー端子ピンです。

3.1 バッテリーセルコンタクトポイント

これらの小型ながら重要なピンは、個々の円筒形または角形セルをバスバーやフレキシブル回路に接続します。当社は、制御された共平面性と低電気抵抗（0.5Ω未満）を備えたバッテリーセルコンタクトポイントを製造しています。C11000またはC15100銅製の高導電性バッテリーピンを使用し、最大100% IACSの導電率を達成します。

3.2 リチウムバッテリーコンタクトピン

リチウムイオンパックの場合、リチウムバッテリーコンタクトピンには、アルミニウムタブとのガルバニック腐食に耐える安定した表面仕上げが必要です。当社の標準的な解決策：接触領域にはニッケル下地＋選択的銀または金メッキを施し、その他の領域は未処理またははんだ付け性のためにスズメッキとします。

3.3 バッテリーバスバーピン

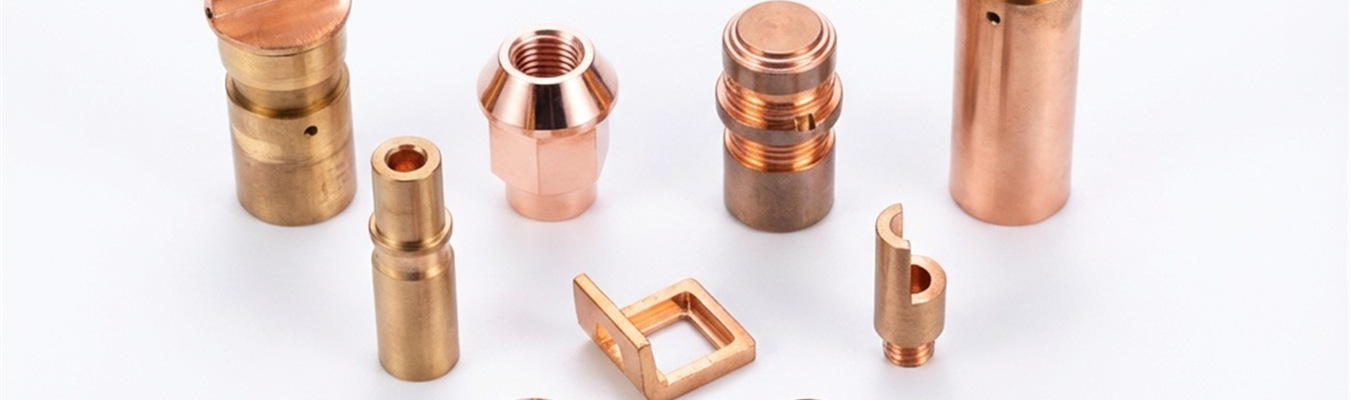

バッテリーバスバーピンは、バスバーをPCBトレースやワイヤハーネスに接続するために使用されます。高強度と導電性を得るために、C18200（クロム銅）またはC17510（ベリリウム銅）から機械加工します。ねじ込み式または圧入式のバージョンが利用可能です。

3.4 金メッキバッテリーコンタクト

低電圧信号ピン（例：BMS温度センサー）には、金メッキバッテリーコンタクトにより酸化のない接続を保証します。当社の金メッキ厚は0.5μm～2.5μmで、最大500回の嵌合サイクルに対応する耐摩耗性のための硬質金（コバルト合金）を用意しています。

3.5 バッテリースプリングピン（ポゴピン）

バッテリースプリングピンは、精密加工されたプランジャー、バレル、スプリングで構成されています。低DC抵抗（20Ω未満）と0.5mm～5mmのストローク長を備えたカスタムバッテリースプリングピンを製造しており、バッテリー充電クレードルやサービスコネクタに最適です。

3.6 高温バッテリーピン

ボンネット内や急速充電アプリケーションでは、高温バッテリーピンは150°C～200°Cで緩みや酸化なく動作する必要があります。ニッケルクロム合金または機械加工後に時効処理されたベリリウム銅を使用し、高温でも導電性を維持する銀メッキと組み合わせます。

4. コネクタピンサイズの測定方法 – エンジニア向け実用ガイド

設計および品質エンジニアからよく寄せられる質問：コネクタピンサイズを正確に測定するにはどうすればよいか？精密電気接点の場合、0.01 mmのずれでも挿入力の問題や断続的な接続不良を引き起こす可能性があります。

以下の手順に従ってください。

ステップ1：重要な寸法を特定する

• ピン径（丸ピンの場合）または幅/厚さ（平型端子の場合）

• ピン長さ（全長および嵌合長さ）

• 先端半径または面取り

• アンダーカットまたは保持溝の寸法

• 接触領域のメッキ厚さ

ステップ2：適切なツールを選択する

ステップ3：標準条件下で測定する

• 温度：20°C ± 2°C（銅は約17 ppm/°Cで膨張）

• 湿度：60%（結露を避けるため）

• 治具：Vブロックまたはカスタムホルダ
