要求の厳しい産業システム向け精密CNC継手

単一の部品の加工不良による漏れは、流体の損失、圧力低下による信号のドリフト、またはシステム全体の停止を引き起こす可能性があります。

医療機器、半導体装置、ロボットなどの流体動力アプリケーションにおける精密CNC継手の場合、ねじ山の確実な噛み合いが重要です。シールが真空を維持できることは不可欠であり、アセンブリは振動に耐える能力を必要とします。

エンジニアとして、単なるカタログ部品以上のものが必要です。公差の積み重ねを理解し、異なる材料の挙動を把握し、実際の環境での意図された嵌合状態とどのようにインターフェースを取るかを理解している、経験豊富な精密継手メーカーが必要です。

本書の目的は、コネクターとコネクター公差の選択、精密嵌合システムに適した材料の選択、カスタムねじ加工ソリューション、そして高精度の継手加工工場がどのようにお客様のCAD（コンピューター支援設計）モデルを機能的な信頼性の高い部品に変換するかについての情報を提供することです。

ステンレス鋼CNC継手、チタン製機械加工コネクター、プラスチック製CNC継手に関しては、同じエンジニアリング原則を使用できます。

コネクターの図面をFalcon CNC Swissに送付し、無料の公差解析と製造可能性チェックを受けてください。

または、精密部品に関する当社の全体的なスイス式機械加工サービスについてさらに詳しくご覧ください。

工業用継手とは何か？

工業用継手は、機械システムにおいてパイプ、チューブ、ポート、ホースを接続、適応、終端、またはシールするコンポーネントです。エルボ、ティー、カップリング、バルクヘッド継手、カスタムポートコネクターなどが含まれます。

ただし、標準的な継手は、次の3つの状況でしばしば失敗します。

非標準のポート形状 – 異常な中心距離、通常とは異なるねじサイズ。

狭いスペースの制約 – 肉厚が最小限のマイクロ機械加工継手。

過酷な性能要件 – 高圧、真空、腐食性媒体、または繰り返しの組立サイクル。

これらのいずれかに直面した場合、Falcon CNC SwissのようなCNC機械加工継手サプライヤーが不可欠になります。当社はねじ山を切るだけでなく、シール面からレンチフラットに至るまでの精密嵌合システム全体を設計します。

精密パイプとは何か？

精密パイプとは、標準的なパイプよりもはるかに厳しい寸法公差（通常、外径±0.05 mm、肉厚±0.1 mm）で製造されたチューブまたはパイプを指します。しかし、精密コネクター部品の世界では、この用語は精密パイプを接合する継手にも適用されます。精密パイプ継手は、パイプの強化された精度に適合しなければならず、そうでなければシステムは何も得られません。

例えば、精密油圧ラインの高圧精密継手には、ねじ山の同芯度0.01 mm TIR以内、シール面の表面仕上げ≤32 µin Raが必要です。標準的な継手ではこれを達成できません。

継手は何でできているのか？材料比較表

答えは稼働環境によります。以下は、精密継手メーカーのプロジェクト向けのエンジニアレベルの材料選定ガイドです。

医療グレードの機械加工継手について、Falcon CNC Swissは、完全な材料トレーサビリティと不動態化処理を施した、インプラント可能なグレード（316LVM）およびUSPクラスVIのプラスチックを機械加工できます。

継手には4つのタイプがある？

産業用配管およびコネクターシステムにおいて、継手は一般的に機能によって分類されます。

• コネクター（ストレート継手） – 2本のパイプまたはポートを一直線に接合します。例：ユニオン、カップリング、バルクヘッドコネクター。

• 方向転換継手 – エルボ（45°、90°）、ティー、クロス。コンパクトなアセンブリで使用。

• 終端継手 – キャップ、プラグ、エンドシール。ポートまたはラインを閉鎖します。

• 特殊目的継手 – アダプター（ねじ変更）、スイベル、クイックディスコネクト、非標準ポート用のカスタムねじCNC継手。

これら4つのタイプ内で、精密嵌合システムには変更が必要になることがよくあります：ねじ長さの変更、カスタムシールランド、または統合されたOリング溝。そこで、カスタムCNC継手サービスが価値を追加します。

コネクター公差：どの程度の厳しさが十分か？

コネクター公差は、シール性、組立トルク、長期的な信頼性に直接影響します。ピッチ径または同芯度の小さな誤差は、嵌合システム全体に倍増します。

精密コネクター部品の推奨公差クラス

Falcon CNC Swissは、重要な特徴で±0.005 mm（5ミクロン）を日常的に維持し、工程内SPCおよび最終検査レポートを提供します。これこそが、高精度継手加工工場とジョブショップを区別するものです。

カスタムCNC継手サービス：プロトタイプから量産まで

標準的な継手は、ポート形状、ねじタイプ、シール方法が一般的な場合に機能します。

しかし、次のような場合：

• カタログにない異常なサイズ

• カスタムねじ（修正NPT、BSP、UNF、またはメートルねじ）

• 一体化されたレンチフラットまたはクロス穴

• 特殊なシールノーズまたはOリング溝

• 高振動用の厳格な公差のCNC継手

その場合は、カスタムCNC継手サービスが唯一の解決策です。

Falcon CNC Swissがカスタム注文を処理する方法

• 設計レビュー– お客様のCADまたは図面を、製造可能性、公差の積み重ね、材料の適合性についてチェックします。

• 材料調達– 真鍮CNC機械加工部品からインコネル精密継手まで、検証済みの合金を在庫または調達します。

• CNC旋盤加工とフライス加工– 多くの円形部品はCNC旋盤加工された継手として始まり、その後フライス加工、クロス穴あけ、ねじ切りに移行します。

• バリ取りと表面仕上げ– シール面とクリーンな組み立てに重要です。

• 検査– CMM、ねじゲージ、表面プロフィロメーター、光学コンパレーター。

• 文書化– 材料証明書、検査レポート、および（医療用または半導体用の）清浄度確認。

少量のCNC機械加工（10～100個）でも、バルクCNC継手注文（10,000個以上）でも、同じプロセスの厳格さが適用されます。

• 厳しい公差を維持するスイス式機械加工部品の例をご覧ください。

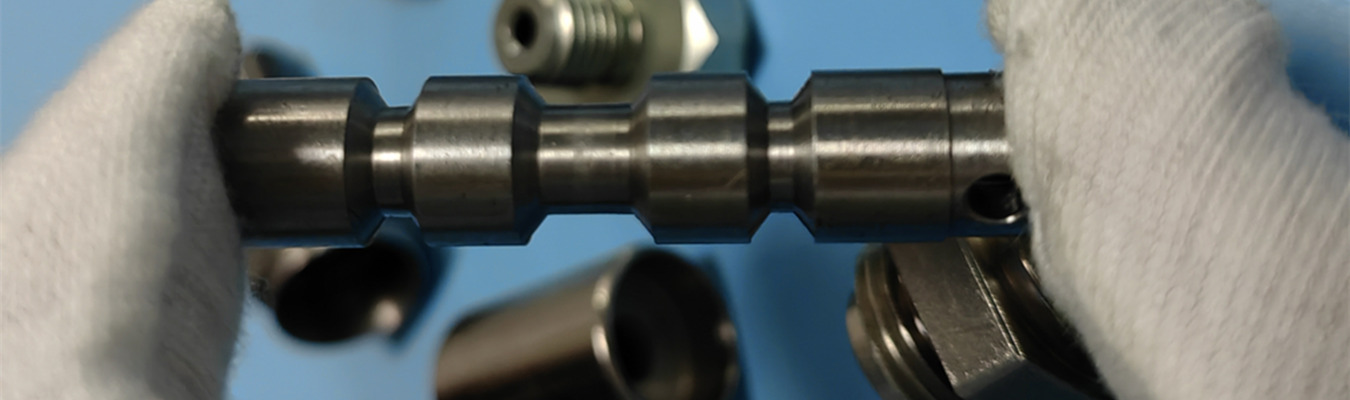

業界固有の精密継手：医療、自動車、半導体、石油・ガス、海洋、ロボット

さまざまな業界では、材料、公差、清浄度、文書化のさまざまな組み合わせが求められます。

Falcon CNC Swissは、これら各業界向けに精密コネクター部品を納入しており、必要に応じてカスタムパッケージと文書化を提供しています。

• 当社の民生用電子機器の精密機械加工能力をご確認ください。

厳格公差、マイクロ、高圧、および真空継手 – 違いは何か？

すべての精密継手が同じというわけではありません。エンジニアはこれらのカテゴリーをしばしば混同します。以下に簡単な内訳を示します。

Falcon CNC Swissは、これら4つのタイプすべてを提供し、各カテゴリーでカスタムねじCNC継手が利用可能です。

• 過酷な業界向けのコネクターと継手に関する当社の取り組みをご覧ください。

単一の完璧な部品よりも再現性が重要な理由

認定された継手メーカーは、バッチごとに同じ精度を提供する必要があります。完璧なプロトタイプ1つは簡単です。同一の厳格公差CNC継手10,000個は困難です。

当社のプロセスには以下が含まれます。

• CNCプログラムのバージョン管理 – 文書化なしの「調整」はありません。

• 工程内検査 – 20個ごとに少なくとも1つの重要な寸法をチェック。

• 工具摩耗監視 – 公差がずれる前に工具を交換。

• 最終CMM監査 – AQLまたは顧客要件に従ったサンプル検査。

これにより、Falcon CNC Swissは、組立の手直しや現場での故障を許容できない顧客にとって信頼性の高いCNC機械加工継手サプライヤーとなります。

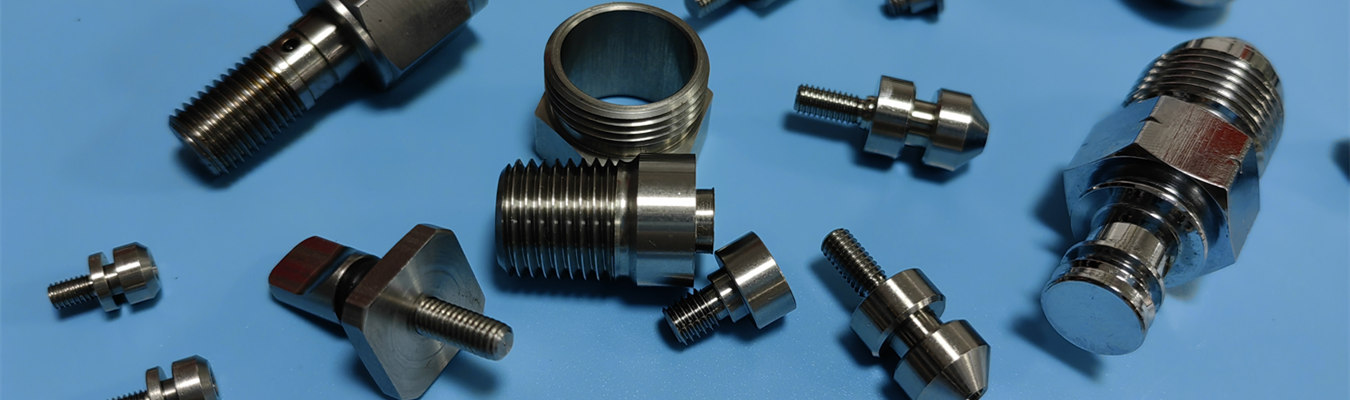

結論：嵌合システムを理解する精密継手メーカーを選ぶ

優れた精密継手メーカーは、金属を切削するだけではありません。材料を用途に適合させ、精密嵌合システムに実際に重要なコネクター公差を保持し、堅牢な検査と再現性を備えたカスタムCNC継手サービスを提供します。

漏れ、ねじの緩み、部品の故障が許されない場合は、図面とアプリケーションの両方を理解している工場を選んでください。それが、医療用インプラントから海底ロボットまで、小さな継手が大きなシステムを機能させ続ける方法です。

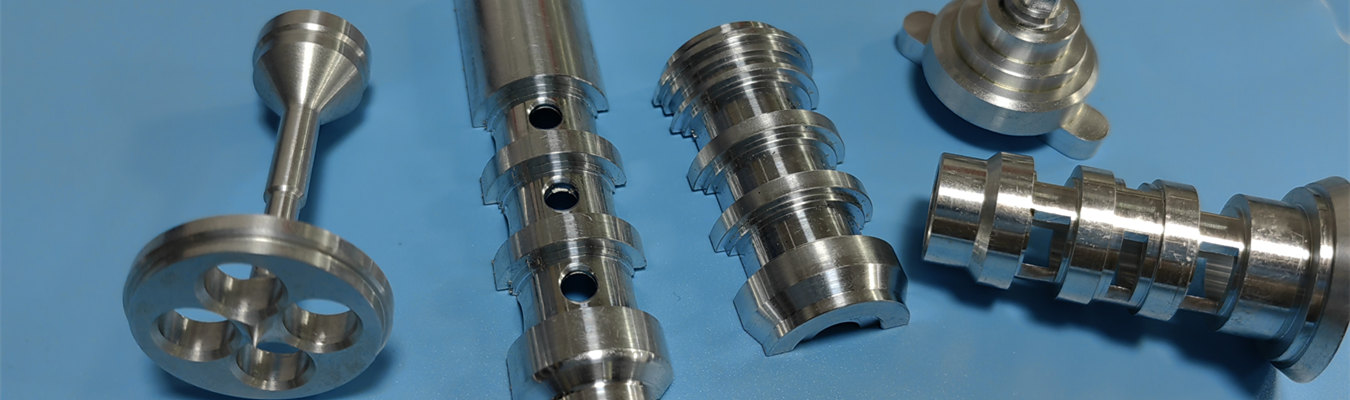

Falcon CNC Swissは、ステンレス鋼CNC継手、アルミニウム精密継手、チタン製機械加工コネクター、真鍮CNC機械加工部品、インコネル精密継手、およびプラスチックCNC機械加工継手を、完全なトレーサビリティと納期厳守で提供します。

今すぐ精密コネクタープロジェクトを始めましょう

カスタム継手の見積もり、または設計の製造可能性レビューをご依頼ください。プロトタイプの最小注文数量はありません。今すぐFalcon CNC Swissに問い合わせる →
