精密コネクタ加工：公差、材料、スイス旋削加工のエンジニア向けガイド

Table of Content [Hide]

信頼性の高いコネクタシステムの設計は、単にピン数や形状を一致させるだけでは不十分です。あらゆる堅牢な嵌合インターフェースを構成する材料科学、ミクロン単位の幾何学、および製造精度の相互作用について、さらに深く理解する必要があります。したがって、精密コネクタを指定するエンジニアや精密嵌合システムを設計するエンジニアにとって、コネクタの公差がアセンブリの電気的機能、機械的耐久性、および全体的なコストにどのように影響するかを理解することは極めて重要です。

Falcon CNC Swissは、故障が許されない用途（医療用インプラント、自動車センシングシステム、高速通信、民生用電子機器）向けにCNCスイス旋削コネクタを製造しています。このガイドでは、一般的なエンジニアリングの質問に回答し、何千回もの嵌合サイクルに耐え得る高品質のカスタム精密コネクタを作成する方法についての洞察を提供します。

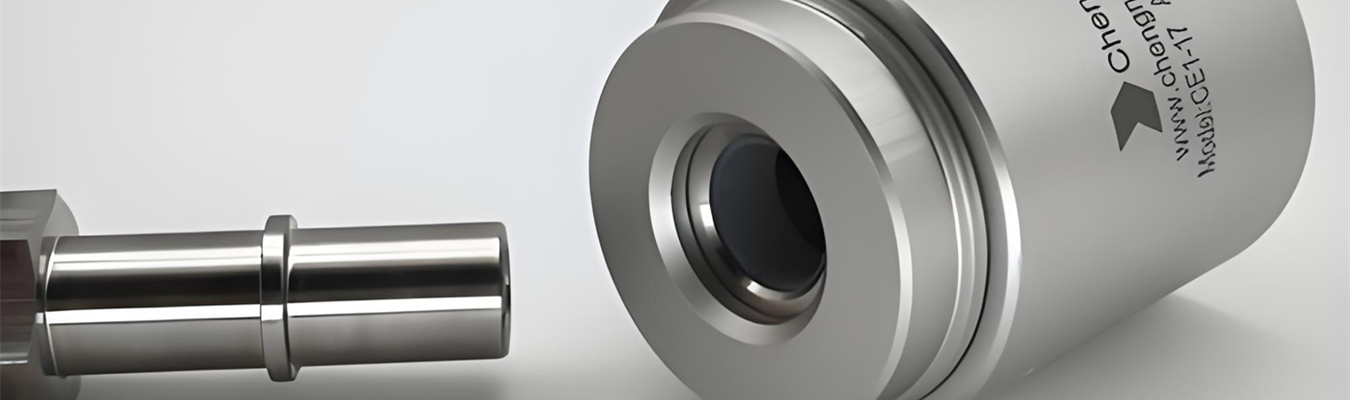

精密電気および電子アプリケーション向けにCNCスイス旋削で製造された高公差コネクタ部品

コネクタの3つのタイプとは？

「コネクタにはどのような種類があるのか？」という質問に対する答えは、使用する分類システムによって異なります。通常、電気的相互接続の分類は、使用される終端の種類に基づいて行われます。コネクタの終端として最も一般的な3つの分類は、（1）基板間、（2）ケーブル/ワイヤ間、（3）ケーブル/ワイヤ対基板です。

PCB同士を接続する場合（基板間）、コネクタはケーブルを使用せずに直接PCB同士を接続します。これらのコネクタは、通常、小型システムの設計に使用され、所望のレイアウト（例：平行積層、垂直積層、メザニン）を提供するために様々な方法で構成できます。基板間コネクタは、高密度通信機器、スマートフォン、ウェアラブル製品に見られます。

複数の導体やワイヤを接続するためにコネクタを使用する場合（ケーブル/ワイヤ間）、それらの接続には様々な方法を使用できます。例えば、個別のワイヤ同士を接続する場合、最も一般的な接続方法の一つは圧着です。一方、単一のケーブルで複数の導体を接続する場合は、通常IDCを使用します。IDCは、鋭いビームを使用してケーブルの絶縁体を切断し、気密性の高い金属対金属の接続を提供します。

基板実装型コネクタ（ケーブル/ワイヤ対基板）は、一方の端がレセプタクルをPCBに接続し、もう一方の端がケーブル終端またはワイヤ終端に接続されます。これらのタイプのコネクタの多くは、大量組立後にIDCも利用します。

コネクタは、嵌合スタイル（例：ねじ込み/バヨネット、摩擦嵌め/プッシュプル、ラッチロック）、接点めっきの種類（例：金/錫、銀/パラジウムコバルト）、市場アプリケーション（例：自動車、医療、産業、高周波/マイクロ波）などの他の要因によっても分類できます。コネクタの分類を完全に理解することで、エンジニアリングチームは自社のアプリケーションに適した精密接続システムを指定できるようになります。

コネクタ公差が重要な理由

コネクタの信頼性において最も見落とされがちな変数は、寸法のばらつきです。公称値から0.01mmずれたコンタクトピンは、組み立ては可能かもしれませんが、接触抵抗が20～30%増加し、不要な熱を発生させ、最終的には振動下で断続的な信号損失を引き起こす可能性があります。

精密機械加工公差は、すべての重要なフィーチャーにおける許容される寸法変動の上限と下限を定義します。業界の情報源によると、一般的な精密機械加工の標準ベンチマークは±0.005インチ（0.127mm）ですが、高精密加工では重要なフィーチャーに対して±0.0005インチ（12.7ミクロン）に達します。Falconでは、当社のスイス型旋削加工により、±0.0002インチまでの公差を日常的に達成し、生産ロット全体で一貫した電気的および機械的性能を維持する高公差コネクタ部品を実現しています。

精密コネクタ部品の主要な公差カテゴリ：

公差タイプ	重要項目	一般的な範囲
直径（ピン/ソケット）	挿入/抜去力、接触抵抗	±0.005 mm – ±0.02 mm
同心度	信号 integrity、VSWR（RFコネクタ）	≤0.01 mm TIR
ねじピッチと形状	嵌合の確実性、シール性	ISO 6H/6G、ピッチ±0.002 mm
平坦度（嵌合面）	環境シール、EMIシールド	≤0.005 mm
フィーチャー位置（スロット/溝）	分極、キーイング位置合わせ	±0.01 mm

エンジニアリングの洞察：すべての寸法に可能な限り厳しい公差を指定すると、機能が向上するとは限らず、コストが大幅に増加します。公差を一段階厳しくするごとに、加工時間と検査工数は約2倍になります。サプライヤと協力して、真にミクロンレベルの制御を必要とする機能上重要な寸法を特定してください。

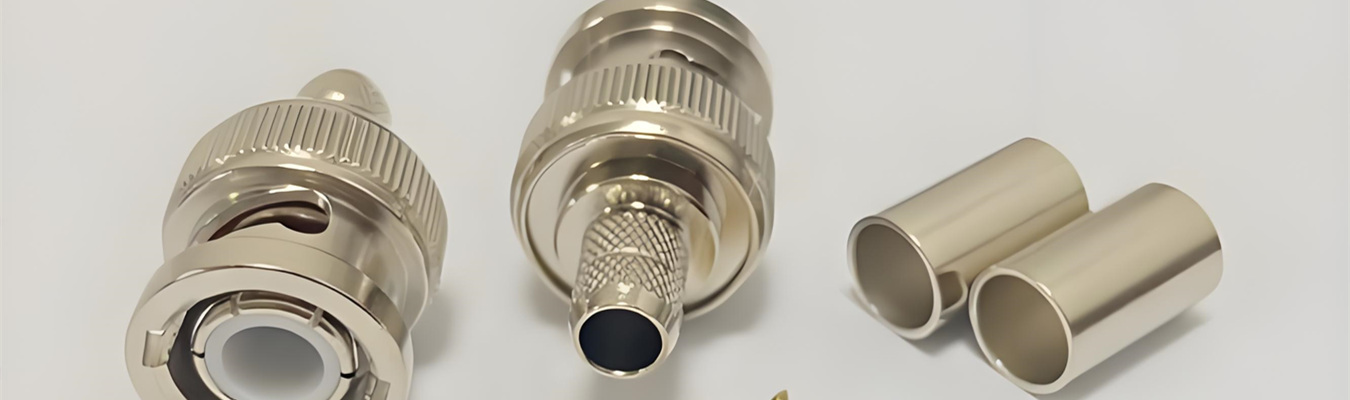

信頼性の高い信号伝送と厳しい公差のためにCNCスイス旋削で製造された精密旋削電気コネクタ

精密コネクタ材料：特性と用途のマッチング

材料の選択は、他のどの設計上の決定よりもコネクタの性能に影響を与えます。適切な合金は、電気伝導性、機械的強度、耐食性、被削性、コストのバランスをとります。以下は、精密旋削電気コネクタに最も一般的に使用される材料です。

ステンレス鋼加工コネクタ

ステンレス鋼（303、304、316L）は、優れた耐食性と機械的強度を備えているため、医療グレード、産業用センサーインターフェース、自動車用途で一般的に使用されています。加工硬化と切りくず処理が難しいため、最適化された工具経路を用いたスイス型旋削を活用することで、鏡面仕上げとバリのないねじ部を特徴とするステンレス鋼旋削コネクタの設計が可能になります。

真鍮精密コネクタ部品

真鍮（C36000、C38500）は、優れた被削性、卓越した電気伝導性、および適度な耐食性を備えているため、民生用および産業用コネクタの製造に使用される主要な合金であり続けています。これにより、電子機器、配管、空気圧用途に使用される精密コネクタ部品に最適です。さらに、真鍮は電気めっきにも非常に適しており、金、ニッケル、銀、または錫めっき仕上げとの優れた密着性を実現します。

ベリリウム銅スイス旋削加工

ベリリウム銅（C17200またはCuBe2）は、すべての銅合金の中で最も高い引張強度を維持しながら、優れた電気伝導性も提供するため、優れた銅合金です。ベリリウム銅部品は、元の形状を保持しながら、かなりのばね荷重に耐えることもできます。したがって、このような部品は、ソケットコンタクト、RFコネクタフィンガー、高サイクル嵌合インターフェースに理想的な選択肢です。例えば、Falcon社がベリリウム銅で製造したRFコンタクトは、40 GHzの5Gアンテナアプリケーションにおいて0.008 dBの挿入損失を示すことが実証されており、卓越した高周波性能を発揮します。

金めっきコネクタ部品

めっきされた導電面は、主にその外観ではなく機能性のために選択されます。金は、耐酸化性により信頼性の高い電気的接続、低抵抗接触、およびフレッチング腐食による摩耗に対する優れた耐性を提供することで知られています。コネクタコンタクトの金めっきの厚さは0.1～5.0 µm（4～200マイクロインチ）の範囲であり、めっきコストを最小限に抑えるために、通常、嵌合する2つの部品の界面に選択的に施されます。クラスIアプリケーションに見られる金めっきの平均厚さは、通常0.000050～0.000070インチ（1.27～1.78 µm）です。
