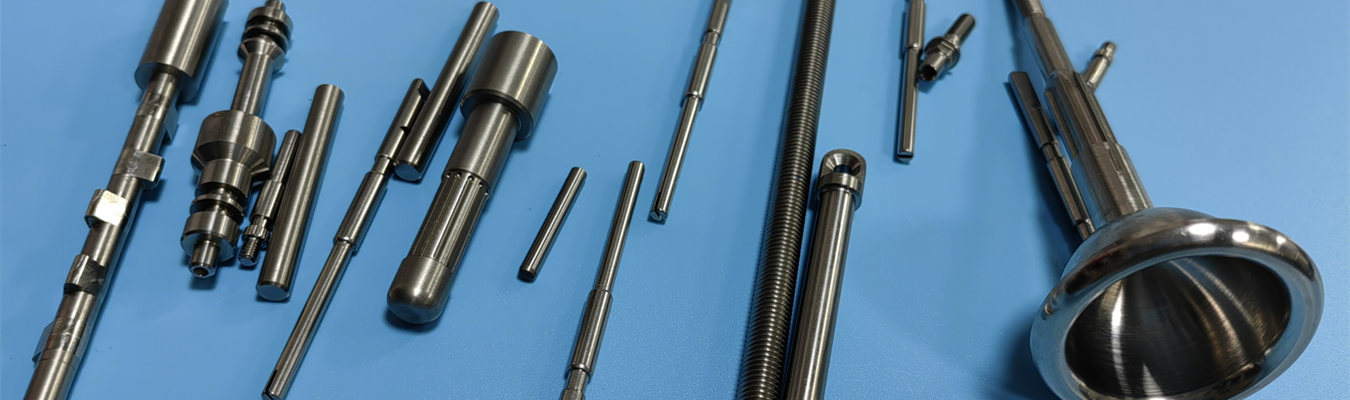

精密ピンは、単純なシステムから複雑なシステムまで、さまざまなシステムにおいて正確な位置合わせと荷重伝達を可能にする重要な役割を果たしてきました。機械に数ミクロンの位置決め精度が要求される場合、すべての位置決め部品、ガイド、ショルダーピンは、動的荷重による応力に耐えるため、厳しい公差の位置決めを維持する必要があります。Falcon CNC Swiss Engineeringでは、スイス式CNC技術を駆使して、カスタム精密ピンの設計・製造を行っています。最先端技術により、直径公差は最小±0.0002インチ（5ミクロン）、表面粗さRa 0.2 µm以下を実現できます。本ドキュメントでは、精密ピンの機械加工・製造に関する最も技術的なご質問にお答えします。使用可能な材料の種類やプロセス能力についても解説します。

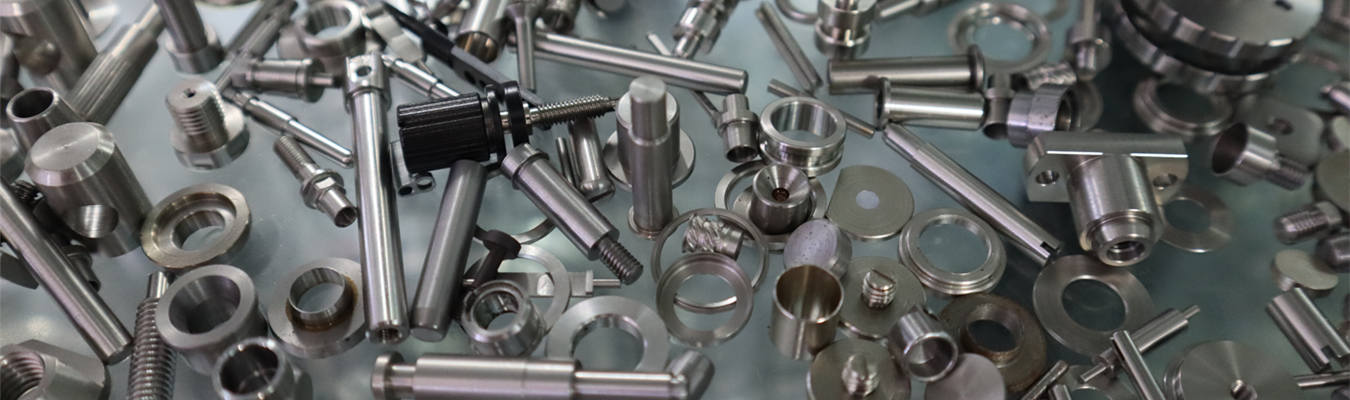

精密ピンとは、移動部または固定部のいずれかにおいて、ある部品と別の部品との位置関係を確立するために設計された特殊な機械加工部品です。このようなエンジニアリング機械要素の例としては、ジグ、治具、金型セット、ロボット関節に使用されるピンが挙げられます。これらの用途では、1本の位置決めピンでも、公称公差から数ミクロンずれるだけで、組み立て誤差、摩耗の増加、または位置ずれの原因となります。精密な位置決めシステムには、直径公差、真円度、表面状態の3つの主要な特性を満たす必要があります。お客様が製造を必要とするあらゆるピン（ダウエルピンやより複雑な段付き・ねじ付き形状を含む）について、GD&T要件を確実に維持するために、当社ではファルコンのスイス式主軸台移動型旋盤と工程内レーザー測定装置を使用しています。
機械工学的な観点から、精密ピンは主に2つの機能カテゴリに分類されます。
位置決め/位置合わせピン – 2つの部品間の固定位置を定義します。例としては、ダウエルピン、位置決めピン、工具ガイドピン、アライメントピンなどがあります。これらは通常、厳しい直径公差（h6、g6、またはカスタム）を持ち、組み立てを容易にするためのテーパーリードを備える場合があります。
締結/保持ピン – せん断荷重や引張荷重に耐えながら、分解を可能にします。このグループには、ショルダーピン、クレビスピン、スプリング式ピン、コッター型ファスナーが含まれます。多くの場合、精密研削されたシャンクとねじ付きまたは溝付き端部を組み合わせています。
多くのCNC機械加工ピンは、両方の役割を兼ねることがあります。例えば、ブッシングを位置決めする（位置合わせ）と同時に、サンドイッチ構造をクランプする（締結）ショルダーピンなどです。Falconは、両方のタイプのピンを設計・製造し、多くの場合、横穴、フラット面、内部ねじなどの機能を統合します。
材料の選択は、耐摩耗性、耐食性、強度、コストに直接影響します。以下は、精密ピン製造に当社が一般的に機械加工する合金の比較です。
| 材料 | 利点 | 代表的な用途 | 硬さ（機械加工時/熱処理後） |
| ステンレス鋼精密ピン（303、304、316、17-4 PH） | 耐食性、洗浄性、中程度の強度 | 医療機器、食品機器、海洋位置決めシステム | 180-220 HB / 最大45 HRC |
| 焼入れ鋼CNCピン（O1、A2、52100、4140） | 高い耐摩耗性、コア強度、寸法安定性 | 工具金型、パンチ、高サイクル治具、自動車ガイドピン | 200-250 HB / 58-62 HRC |
| チタン精密ピン（グレード5 Ti6Al4V） | 高い強度重量比、生体適合性、非磁性 | 航空宇宙アクチュエータ、整形外科用器具、ロボットリンク | 320-380 HB / 36-42 HRC |
| クロムめっき機械加工ピン（鋼＋ハードクロム） | 極めて低い摩擦、耐食性と耐焼付き性 | 油圧ポジショナ、リニアガイドピン、高速自動化装置 | ベース鋼55 HRC + クロム70 HRC |
| アルミニウムCNCピン（7075、6061） | 軽量、高速加工、陽極酸化処理可能 | 半導体位置決めステージ、ポータブル工具 | 80-110 HB（陽極酸化表面は60 HRC） |
| 超硬精密ピン（微粒タングステンカーバイド） | 最高の圧縮強度、弾性係数約600 GPa | 高精度V溝位置決め部品、放電加工工具、耐摩耗パッド | 89-93 HRA |
| 合金鋼ダウエルピン（8620、9310） | 肌焼き可能、靭性のあるコア、優れた疲労寿命 | 航空宇宙用ジグ、自動車変速機治具 | 150-200 HB / 肌焼き部58-62 HRC |
圧縮荷重やせん断荷重による永久変形に対する最も強い材料はタングステンカーバイドであり、タングステンカーバイド精密ピンが最強です。超硬合金の圧縮強度は4,500 MPa（650 ksi）を超え、焼入れ工具鋼の約3倍ですが、高価で脆いという欠点があります。強度と靭性の両方が必要な場合、例えば衝撃も受ける位置決めピンでは、52100またはA2工具鋼（58-62 HRC）で作られた焼入れ鋼CNCピンが最適なエンジニアリング選択となります。軽量かつ高強度が求められる用途では、グレード5チタン精密ピンが優れた強度重量比を発揮します。
厳しい公差の精密ピンを実現するには、標準的な旋盤以上のものが必要です。Falcon CNC Swissは、ガイドブッシュ、ライブツーリング、工程内計測を備えた多軸スイス式CNC旋盤を使用しています。以下は、高公差ピン加工における当社の標準プロセスです。
製造準備 – 研磨およびセンターレス旋削されたステンレス鋼、チタン、超硬合金、および各種棒材が原材料としてスイス式旋盤に供給されます。棒材の公差はH8以上に保持されます。
精密ピン用CNCまたはスイス旋削部品 – ガイドブッシュが材料を切削工具から5～10 mmの位置で支持し、たわみを実質的に排除します。外径表面は荒削りと仕上げ旋削が行われます（研削代は通常0.05 mm～0.10 mm）。
二次加工 – ライブツーリングにより、部品を主軸から取り外すことなく、フラット面、横穴、スロット、ねじの加工を行い、同心度を維持します。
熱処理 – 45 HRCを必要とする鋼製ピンの熱処理プロセスでは、真空焼入れ焼戻しが可能です。超硬合金や一部のステンレス鋼ピンは、機械工具として使用されます。
精密研削 – 熱処理後、精密研削ピンにはセンターレス研削または円筒研削により、H6公差以上（≤ 5 µm）を満たすことが要求されます。
表面仕上げ – 機械研磨、マイクロラッピング、またはクロムめっきにより、鏡面仕上げの精密ピン（Ra ≤ 0.1 µm）を実現します。
検査 – すべてのロットは、レーザーマイクロメータ測定（全径）、真円度試験、精密ピン硬度試験（ロックウェルまたはマイクロビッカース）を受けます。
不動態化または洗浄 – ステンレス鋼ピンは不動態化処理され、すべてのピンは超音波洗浄され、出荷用に真空密封されます。
Falcon CNC Swissは、直径0.5 mmから32 mm、長さ最大300 mmの精密ピンのCNC旋削を専門としています。当社のスイス式工作機械は、ピン全体を1回のクランプ工程で加工することができ、以下のような加工が可能です。
片側最大10°のテーパーを持つテーパーCNCピン。
ショルダーピン製造 – ショルダー長さの精密制御 ±0.01 mm。
面取りリードとオイル溝を備えた工具用ガイドピン。
半球状または円錐状の先端を持つ位置決めピンCNC加工。
スイス式旋削は主軸台移動とガイドブッシュを使用するため、重要な部位でCNCピンの直径公差を±0.002 mm（2 µm）まで維持できます。これは従来の旋盤では達成不可能なレベルです。
厳しい公差の位置決めシステムでは、ピンの嵌め合い等級と表面仕上げが位置決めの再現性に直接影響します。以下は、当社が日常的に生産する標準的な公差と仕上げです。
| 公差等級 | 直径偏差（mm） | 代表的な用途 | 検査方法 |
| h9 | ±0.030 | すきまばめ、低サイクル位置合わせ | レーザーマイクロメータ |
| h7 | ±0.015 | 一般的な位置決めピン | レーザー＋エアゲージ |
|
