インペラは、流体力学の観点から見ると、あらゆるターボ機械システムにおいて最も重要な部品です。一見単純に見えるこの複雑な部品は、モーターから流体にエネルギーを伝達し、ジェットエンジンから医療用人工呼吸器に至るまで、多様な用途に不可欠な流量、圧力、真空を生み出します。システム全体の性能は、インペラの幾何学的精度、表面仕上げ、構造的性能に依存します。この課題こそが、インペラ加工を製造業において最も難しい分野の一つにしており、だからこそ5軸加工が標準技術となっている理由です。
高性能なインペラを製造するためには、従来の方法や、従来の3軸加工から脱却することはもはや選択肢ではありません。このブログの目的は、高精度なインペラ加工部品のために5軸CNC技術を活用する際の、工学的課題、ビジネス上のメリット、市場から求められる必要性について説明することです。
工学的な観点から見ると、インペラはアクセス困難さと複雑さを伴うため、エンジニアにとって悪夢のような部品です。特に、インペラの設計には以下のような課題が絡み合っています。
複雑な自由曲面：流体の流れを向上させ、エネルギー損失を最小限に抑えるために、複雑な複合曲面（翼型）で設計されることが一般的です。
アンダーカットとアクセス困難な領域：ブレード間の流路は細長く、しばしばエッジにアンダーカットが存在し、3軸工作機械の通常の工具ではアクセスできません。
薄肉：多くの場合、重量と慣性を減らすためにブレードは非常に薄く設計されます。これにより、ブレード加工時に振動とたわみの問題が生じます。
極めて厳しい公差と表面仕上げ：設計形状や表面仕上げのわずかな偏差でも、キャビテーションや乱流が発生し、性能低下や故障の原因となります。
従来の加工技術では、必要なすべての角度を捉えるために多くの段取りと治具が必要です。段取りごとに位置ずれの可能性が生じ、累積公差が発生して効率を損なったり、場合によっては使用不能になることもあります。
最後に、5軸同時加工の各利点をまとめると、これらの問題に対する解決策が示されます。5軸CNC工作機械は、部品を3つの直線軸（X、Y、Z）と2つの回転軸（A、B）で同時に動かすことができます。これにより、複雑なインペラのCNC加工は全く異なるものになります。

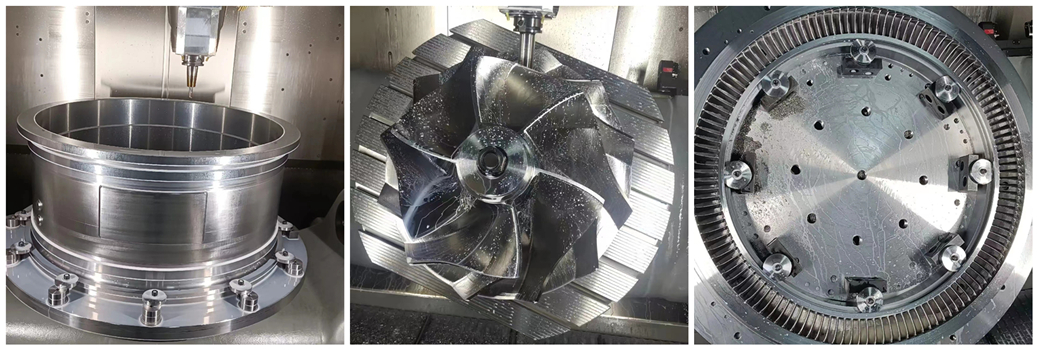

精密インペラ製造における最も重要な利点は、部品全体を一回のクランプで加工できることです。工作機械は、複雑なブレード面に対して工具を垂直に保つ最適な角度にインペラ素材を独自に位置決めできます。単一セットアップにより、段取りの累積を排除し、ハブ、ブレード、および必要に応じてシュラウドの完全な位置合わせを実現します。これが精密インペラ加工の鍵です。
回転軸を使用することで、部品を傾けて、ブレード間の狭く深い流路に短い切削工具を差し込むことができます。短い工具を使用すると、剛性が劇的に向上し、振動（びびり）が排除されます。これは以下にとって非常に重要です。
薄肉のインペラブレードを変形させることなく加工し、寸法精度を維持すること。
流体力学および空気力学効率に重要な、ブレードプロファイルの高品質な表面仕上げを実現すること。
複雑な5軸輪郭加工により、工具の切屑負荷を一定に保ち、最適な切削条件を維持できるため、工具寿命が延び、全工程で安定した結果が得られます。
耐熱超合金（インコネルなど）で作られたロケットエンジン用のターボ機械インペラ、高強度アルミニウムで作られた自動車用ターボチャージャーのコンプレッサーホイール、生体適合性チタンで作られた医療機器用インペラなど、5軸CNCはあらゆる材料に対応できます。荒加工で材料を激しく切削する同じ機械が、繊細で精密な仕上げ加工も行うことができ、カスタムインペラ製作に驚くべき柔軟性をもたらします。
5軸インペラ加工への投資は、工学的な選択であるだけでなく、ビジネス上の決断にもなり得ます。
総所有コスト（TCO）の削減：5軸工作機械は導入価格が高いものの、人件費（段取り削減）、スクラップコスト（精度向上）、二次加工（多くの場合「ワンセットアップ」）を削減できます。これらの要因により、大量精密製造における部品コストが大幅に低減します。
市場投入期間の短縮：5軸加工は、単一セットアップ能力により生産リードタイムを短縮できます。この隠れた利点により、企業は設計の開発と試作を迅速に行い、最終的に製品をより早く市場に投入できます。これは特に自動車および航空宇宙市場において重要です。
新しい設計の実現：5軸加工により、エンジニアはかつて不可能と考えられていた、または高コストでしか製造できなかった複雑で高効率な形状のインペラを設計できるようになります。これにより、競争優位性のための製品革新がもたらされます。
サプライチェーンの簡素化と確実性：CNCインペラに特化したメーカーを利用することで、重要な部品の信頼できる供給源を得ることができます。これによりサプライチェーンの複雑さが軽減され、リスクが低減します。言うまでもなく、高品質かつ納期通りの部品供給が得られます。
高性能な機械加工インペラは、いくつかのリスクの高い産業で使用されています。
航空宇宙・防衛：ジェットエンジン、補助動力装置（APU）、環境制御システムなどのターボ機械部品として使用されます。航空宇宙用インペラは高応力・高温環境下で動作する必要があり、エキゾチック材料による完璧な製造公差が求められます。
自動車・モータースポーツ：エンジン性能を向上させるターボチャージャーのコンプレッサーホイールや、電気自動車の冷却水ポンプなどにインペラが使用されます。これらのインペラは高速で動作する必要があり、バランスと耐久性を維持するために高速インペラ加工が要求されます。
医療・ライフサイエンス：人工呼吸器、透析装置、血液ポンプなどにインペラが使用されます。これらの医療機器は、生体適合性材料で精密に加工されたインペラを必要とし、細菌の増殖を抑えるために非常に優れた表面仕上げが求められ、何よりも毎回確実に機能することが求められます。
石油・ガス、化学プロセス、およびHVAC用途のシステムは、強固で効率的かつ長持ちするように作られ、インペラ製造においてより確実な道を築いています。

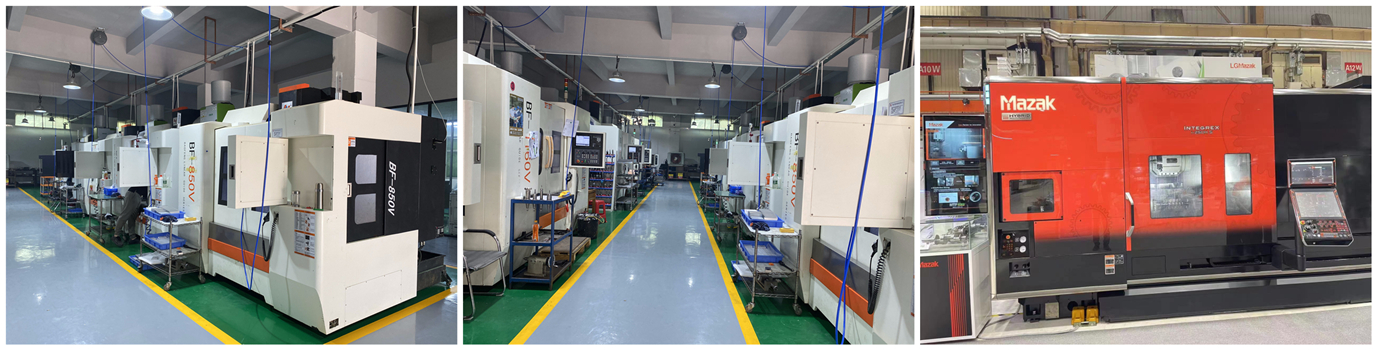

すべての工作機械工場が、効果的にインペラを加工するための計画を実行できるわけではありません。メーカー選定の際に考慮すべきいくつかのポイントを挙げます。
高度な5軸加工能力：複雑な自由曲面形状の製造における実績があること。
エンジニアリング経験：流体力学の知識を持つエンジニアがいることは、設計の製造可能性（DFM）に関するインプットとガイダンスを提供し、性能と製造性の両面で最適化されたインペラ設計を実現するために重要です。
正式な品質管理：工程内検査と本格的な測定機器（三次元測定機など）がなければ、精密に加工されたブレードやローターのすべての重要な寸法が実際に正確であることを検証することは困難です。
5軸CNC技術の発展により、インペラは単純なパドルホイール型から高度に洗練された翼型部品へと進化しました。5軸インペラ加工が、専門分野から、今日の技術に期待される高価値で信頼性の高い部品を製造するための標準へと移行したことは、非常にユニークなことです。このプロセスだけが、高度な工学的設計の野望を商業製造の現実に変えることができます。
最新かつ最高のタービン技術を設計されていますか？ Falcon CNC Swissにお問い合わせいただき、当社の5軸精密加工プロセスが、既存および将来のインペラやローター製品をいかに精度とスピードで実現するかをご確認ください。今すぐお見積りをリクエストし、専門知識がもたらすメリットを実感してください。
