精密スイス旋削シャフト：公差、材料、および用途に関するエンジニアリングガイド

Table of Content [Hide]

CNCスイス旋盤は、精密シャフトを必要とするエンジニアリングプロフェッショナルにとって最良の選択です。スイス精密シャフトの公差は、多くの場合±0.0002インチ、場合によってはそれ以上です。一般的なCNC製造旋盤では、小径の機械加工シャフト、特に長くて細いシャフトの加工用途すべてにおいて、正確な幾何学的完全性を維持する能力がありません。外科用器具用のステンレス鋼精密シャフトであれ、航空宇宙用アクチュエータ用のチタン機械加工スイスシャフトであれ、適切な材料の選択方法、振れの制御方法、およびスイスCNC加工の可能性を最大限に活用する方法を理解することは、成功を左右する重要な要素です。

以下のセクションでは、エンジニアからよく寄せられる質問にお答えするとともに、Falcon CNC Swissが原材料を回転用途で使用される高性能部品にどのように変えているかをご説明します。

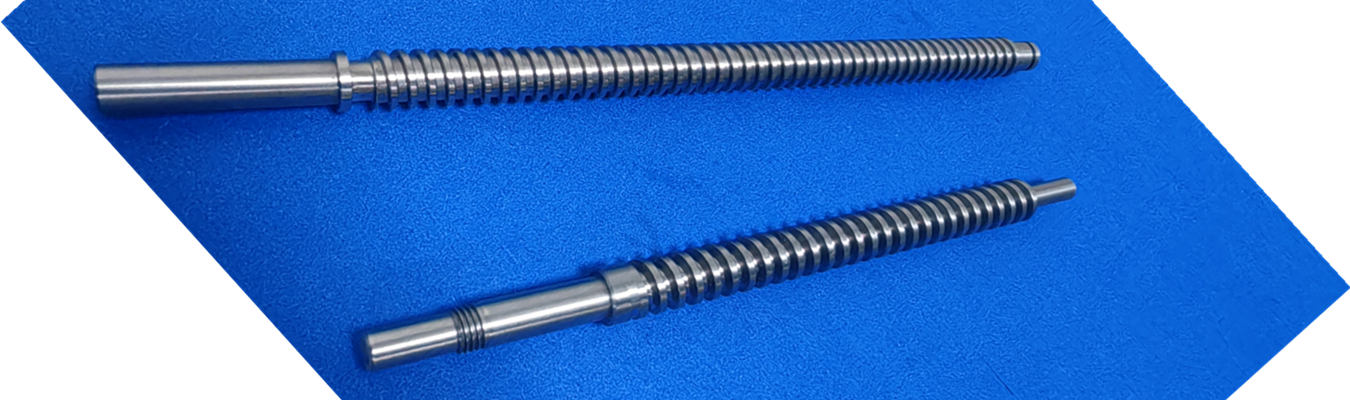

高精度産業用途向けにCNCスイス加工で製造されたカスタム精密ねじ切りシャフト

精密シャフトとは？（エンジニアリング定義）

精密シャフトとは、寸法、幾何学的形状、表面仕上げの厳格な基準に従って機械加工された円筒部品です。汎用ロッドとは異なり、精密シャフトは以下の項目を厳密に管理します。

直径公差（多くの場合±5ミクロン以下）
総合インジケータ振れ（TIR） – 高速用途では通常0.005 mm未満
表面粗さ（Ra 0.2 µm以下）
複数直径間の同心度

機械シャフトとは？

機械シャフトは、回転してトルクや動力をアセンブリ内のコンポーネント（例：モーターアーマチュア、ギヤボックス入力シャフト、アクチュエータ駆動シャフト）に伝達する要素です。これらの部品はすべて、スイス式自動加工を使用して機械加工できます。その結果、従来の旋盤では再現できない精度で部品を作成できます。

シャフトにはどのような種類がありますか？

シャフトは、形状、荷重、用途によって異なります。以下に技術的な内訳を示します。

シャフトタイプ	主な機能	一般的なTIR要件	一般的な業界
ドライブシャフト	トルク伝達	0.01 – 0.05 mm	自動車、産業
精密研削シャフト	直線運動/ガイド	0.002 – 0.005 mm	ロボット工学、医療
段付きシャフト	複数径部品の位置決め	0.005 – 0.01 mm	ポンプ、コンプレッサー
中空シャフト	軽量化 + 流体通路	0.01 – 0.02 mm	航空宇宙、モーター
偏心シャフト	揺動運動	0.01 – 0.03 mm	印刷、包装

精密研削シャフトとは？

精密研削バーは、旋削工程後に研磨仕上げを施す必要があり、これにより超平滑な表面仕上げとサブミクロンの真円度が得られます。また、研削により旋削加工の痕跡を研磨して除去し、より均一な微細硬度を提供し、熱による損傷（熱影響部）を修復します。

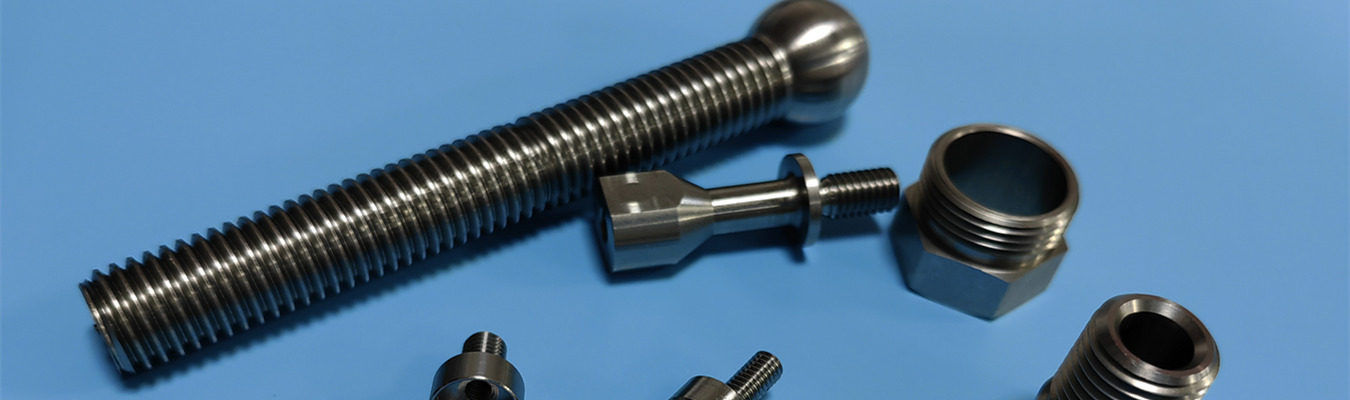

医療、自動車、産業機器向けにCNCスイス加工で製造された精密ステンレス鋼シャフト

スイス式旋盤が精密シャフト製造に優れている理由

多くの従来型CNC旋盤は、長さ対直径（L/D）比が4:1を超えるとたわみが増加するため、長くて細いシャフトの加工が困難です。ガイドブッシュという独自のメカニズムにより、スイス旋盤はワークピースがたわむことなく、切削工具のすぐ隣で材料を支持できます。

利点は以下のとおりです。

振れ止めなしで最大20:1のL/D比をサポート
フライス加工、クロス穴あけ、ねじ切り用の同時回転工具
1サイクルで部品を完成させるためのサブスピンドル移送
熱的に安定した動作 – クーラントがガイドブッシュを通過

CNC旋削アクスルやCNC旋盤シャフト加工の場合、スイス加工自動化により、取り扱いエラーが低減され、旋削直径間の同心度が向上します。

スイス加工シャフトの重要な公差

ミクロン単位の公差のシャフトを要求するエンジニアは、通常、3段階の管理を要求します。

1. 直径公差 - スイス旋削は、一貫して±0.0002インチ（±5 µm）の公差を維持できます。補正工具パスと温度管理されたクーラントにより、Falconは½インチ（12 mm）未満の小径機械加工部品で±0.0001インチ（±2.5 µm）を達成できます。

2. 幾何公差 - 真円度（例：中心線に関する寸法精度）と円筒度（例：テーパと真直度を組み合わせた度合いの測定）は振動を制御します。たとえば、スイスガイドブッシュのサポートにより、真円度誤差は約0.00012インチ（3 µm）未満に抑えられます。円筒度は4インチの長さにわたって0.0002インチ以内に維持されます。

3. 振れ - 総合インジケータ振れ（TIR）は、回転振れの形での表面偏差の測定値です。高精度ドライブシャフトの場合、任意の2つの直径間のラジアル総合インジケータ振れ（TIR）が±0.0002インチ（±5 µm）以下であることを保証します。

エンジニアへの注意：振れを指定する際は、任意の特徴ではなく、常に機能的なデータム面（例：ベアリングジャーナル）を参照してください。

カスタム精密シャフトの材料選択ガイド

材料の選択は、被削性、熱処理応答、最終性能に影響を与えます。以下は、カスタムCNCシャフトの実証済みオプションです。

材料ファミリー	合金例	スイス被削性	一般的な硬さ	主な用途
ステンレス鋼	303, 304, 316, 17-4 PH	良好 – 優良	20–45 HRC	医療、海洋、食品機器
チタン	Grade 2, Grade 5 (6Al-4V)	普通（鋭い工具が必要）	30–41 HRC	航空宇宙、外科、レーシング
真鍮	C360, C464	優良	80–90 HRB	バルブシャフト、電子部品
アルミニウム	6061, 7075	優良	60–95 HRB	ロボット工学、ドローンアクスル
焼入れ鋼	4140, 4340, 52100 (熱処理前)	普通 – 良好	45–62 HRC	高負荷ドライブシャフト
炭素鋼	12L14, 1144, 1045	優良 – 良好	15–25 HRC	一般産業用シャフト
