精密インサートのマスタリング：ねじ保持、材料適合性、高公差加工

ねじ山の損傷は、生産ラインを停止させたり、医療機器の信頼性を損なう可能性があります。カスタムCNC加工インサートを調達するエンジニアにとって、信頼性の高い組立と現場での故障の分かれ目は、厳格な外径/内径公差管理、適切な材料の組み合わせ、そして正確な取り付けにあります。Falcon CNC Swissでは、ロボット工学から防衛産業に至るまで、精密旋削インサートや高精度ねじインサートを製造しています。このガイドでは、振動、腐食、極度の荷重に耐える、カスタム機械加工ファスナーの選定、加工、検証方法について説明します。

精密工学におけるインサートとは？

機械設計において、インサートとは、より軟らかい、または弱い母材に取り付けられ、耐久性と耐摩耗性に優れた締結点を提供する、ねじ付きまたはねじ無しの部品です。精密インサート加工により、以下の部品が製造されます。

• 鋳造品やプラスチックの損傷したねじ山の修復

• 軟質金属（アルミニウム、マグネシウム）のねじ山の補強

• クランプ荷重を均等に分散させ、ねじ山の損傷を防止

• ガルバニック腐食や熱膨張差への耐性

標準的なファスナーとは異なり、CNCインサート生産では、重要なアプリケーション向けにカスタム径、ねじピッチ、ロック機能が可能です。プロトタイプから量産までのインサートについては、当社のスイス式加工サービスをご覧ください。

インサートの種類と特徴

適切なインサートタイプの選定は、ゼロディフェクト組立への第一歩です。以下は、工業用インサートの製造方法に基づく分類です。

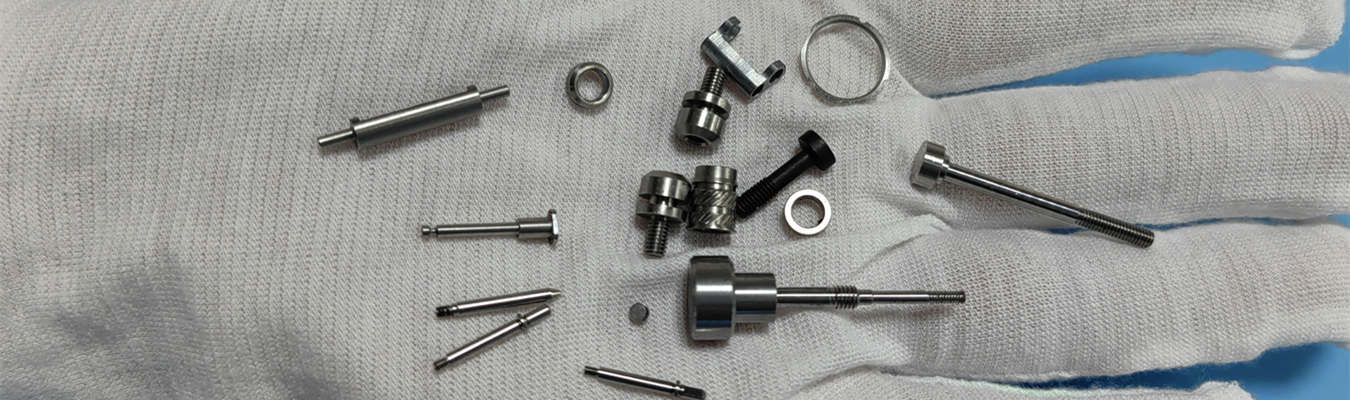

OEM精密インサートについて、Falcon CNC Swissは、内径公差±0.0002インチという厳しい公差を持つ、カスタムねじピッチインサート、マイクロねじインサート、精密穴インサートを提供しています。

スローアウェイチップ（インサート）の仕組み（エンジニア向け補足）

注記：スローアウェイチップは旋盤やフライス盤で使用される切削工具チップであり、ねじインサートとは異なります。ねじ保持に関しては、ソリッドタイプとヘリカルタイプに焦点を当てています。ただし、加工用のスローアウェイ切削インサートが必要な場合は、FalconはCNCスイス旋盤プラットフォームを介してカスタム超硬またはセラミックのスローアウェイチップを製造可能です。詳細については、当社のエンジニアリングチームにお問い合わせください。

ヘリコイルとソリッドインサートの違いは？

多くのエンジニアが「ヘリコイルとソリッドインサートはどちらが良いのか？」と尋ねます。答えは、負荷と環境に依存します。

電子機器や自動車向けの高精度ねじインサートには、ソリッド機械加工インサートが優れた信頼性を提供します。

材料の互換性：インサートと母材・環境のマッチング

母材の選定ガイドライン

海洋グレードのねじインサートには、316ステンレス鋼またはパッシベーション処理された合金鋼精密インサートに追加のコーティングを施したものを指定してください。

環境ストレス要因とコーティング

• 耐腐食性：塩水や化学薬品にさらされる場合は、クロムめっきインサートまたは陽極酸化処理CNCインサートを使用します。

• 高温（200℃以上）：チタンねじインサートまたはインコネル；標準的な真鍮は避けてください。

• 耐摩耗性：熱処理されたねじインサート（硬度40～45 HRC）は、数百万サイクルに耐えます。

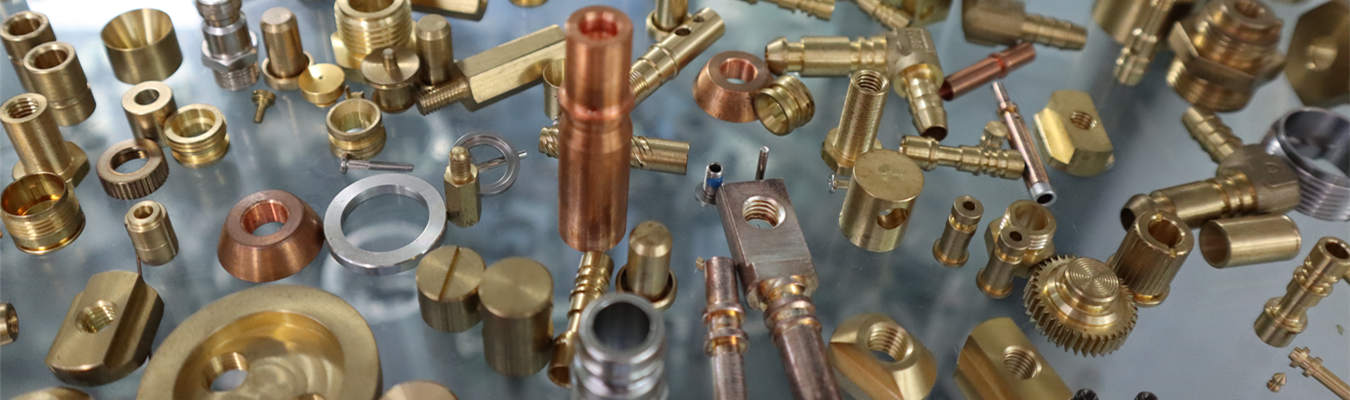

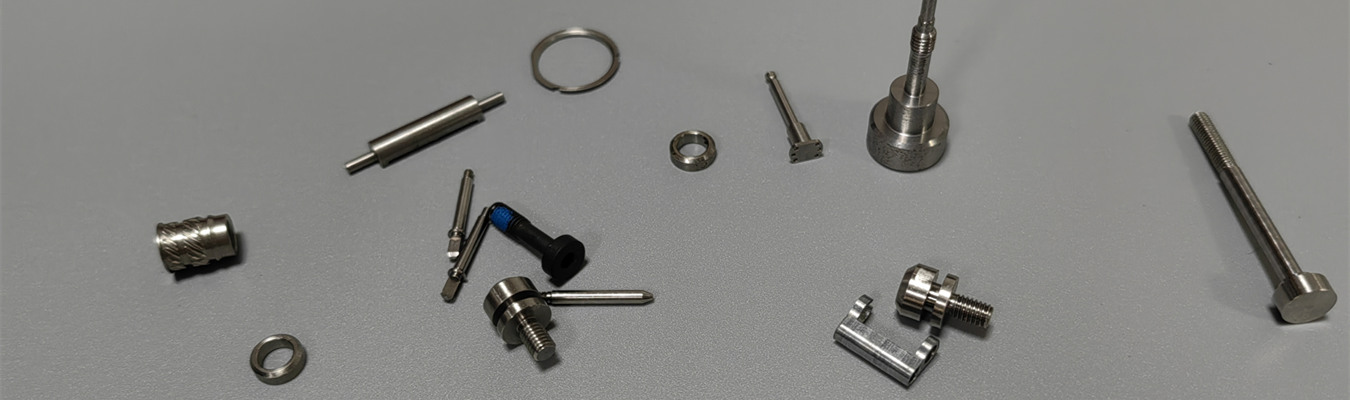

Falcon CNC Swissは、完全な材料トレーサビリティを備えたステンレス鋼ねじインサート、真鍮精密インサート、アルミニウムCNCインサート、チタンねじインサートを機械加工します。

精密インサート加工：Falcon CNC Swissが高精度を実現する方法

小径・マイクロねじインサート

電子機器や医療機器で使用されるマイクロねじインサート（M1.6～M4）の場合、従来の旋削ではたわみが発生します。ガイドブッシングを備えたスイス式旋盤により、以下を維持します。

• 外径の同心度：TIR 0.0002インチ以内

• 内径ねじ等級：2Bまたは3B（ゲージによる合否判定）

• 長さ公差：±0.001インチ（直径0.8mmまでの精密旋削インサート）

バッチ生産と卸売能力

ねじインサートの卸売サプライヤー、およびインサート用CNC加工ショップとして、以下を提供します。

最適な結果を得るための精密インサート取り付け技術

ソリッドインサートの段階的な取り付け

穴あけ – 指定された正確なドリル径を使用します（通常、公称ボルト径より大きめ）。

タップ
