高速スピンドルが故障するとき、その原因は目に見えないことが多い——それは精密旋削ブッシングのミクロン単位の隙間です。CNCスイス旋削部品を調達するエンジニアにとって、外径（OD）と内径（ID）の厳しい公差を維持するスイス旋盤加工は譲れない条件です。±0.0001インチの制御がなければ、同軸度は失われ、摩耗は加速し、アセンブリ全体が破滅的なダウンタイムのリスクにさらされます。Falcon CNC Swissでは、医療、自動車、ロボット工学用途向けに、ミクロン単位が重要な高精度スイス旋削ブッシングを製造しています。このガイドでは、過酷な負荷下でも性能を発揮するカスタム精密ブッシングの指定、加工、検証方法を説明します。
公差に入る前に、基本を明確にしましょう。ブッシングは、2つの可動部品（通常はシャフトとハウジング）の間の低摩擦で耐摩耗性の高いインターフェースを提供する円筒形の機械部品です。転がり軸受とは異なり、ブッシング（スリーブ軸受とも呼ばれる）は滑り接触を使用します。
摩擦と振動を低減
シャフトを金属間の直接接触から保護
荷重を広い表面積に均等に分散
小さな位置ずれを補正

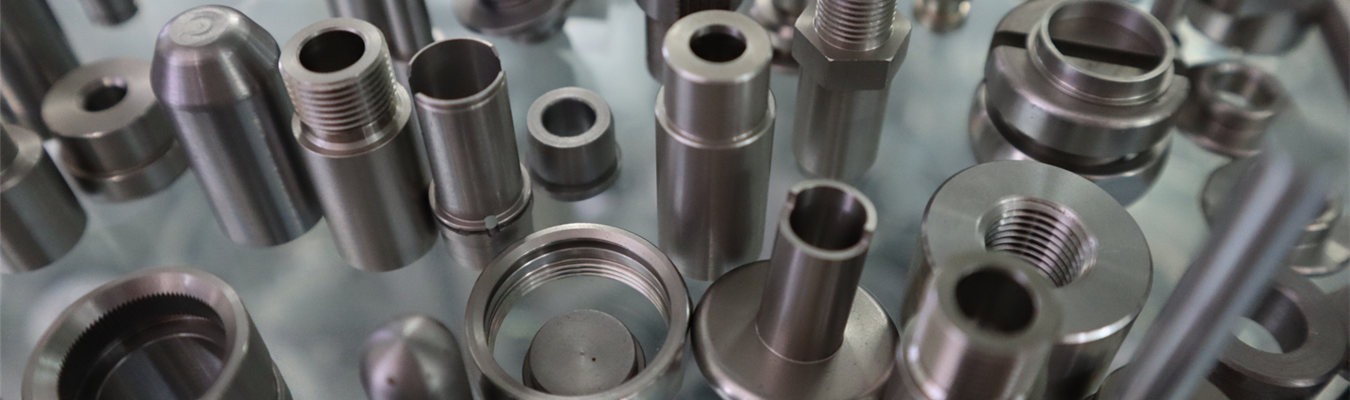

これは、ODとIDが正確に制御され、しまりばめまたはすきまばめを実現する機械加工部品を指します。高公差ブッシングの場合、0.005mmのずれでも潤滑油膜が破壊され、焼き付きを引き起こす可能性があります。
社内リソース：高量産ブッシング生産のための当社のCNC旋盤加工能力をご覧ください。
CNC旋削ブッシングにおいて、外径と内径の関係は、はめあい区分、負荷容量、熱的挙動を左右します。Falconのようなスイス旋盤ブッシングメーカーを利用することで、以下が保証されます。
| パラメータ | 標準公差（インチ） | 性能への影響 |
| OD（外径） | ±0.0001インチ | ハウジングとのしまりばめ、回転防止 |
| ID（内径） | ±0.0002インチ | シャフトとのすきま、油膜保持 |
| 同軸度（TIR） | 0.0002インチ | 振動低減、スピンドル寿命延長 |
| 表面粗さ（Ra） | 8–16 μin | 潤滑剤の分布を最適化 |
長く細いブッシング加工では、1インチあたり0.0005インチ以内の真直度を維持することが重要です。ガイドブッシングを備えた当社のスイス型旋盤は、L/D比が10:1を超える場合でもたわみを排除します。
精密軸受は、より厳しい公差（多くの場合ABEC 5以上）と厳格な幾何公差で製造される部品です。標準的なブッシングの公差が±0.001インチであるのに対し、ロボット工学や医療機器向けの精密穴ブッシングには以下が必要です。
全振れ（TIR） ≤0.0002インチ
真円度 ≤0.0001インチ
認定された材料トレーサビリティ
Falcon CNC Swissは、手術器具やセンサーハウジングなどの用途で精密軸受として機能するスイス旋削ブッシングを製造しています。
エンジニアは、動作条件に合わせてブッシングの種類を選定する必要があります。以下はCNCブッシング製造方法に基づく分類です。
| ブッシングの種類 | 一般的な材料 | 公差等級 | 一般的な用途 |
| 単純円筒形 | 真鍮、青銅、PEEK | ±0.0005インチ | 一般産業用ガイドブッシング |
| フランジ付き | アルミニウム、ステンレス | ±0.0002インチ | アキシャル荷重支持、ロボットアームブッシング |
| ショルダー付き | 鋼、チタン | ±0.0001インチ | 精密位置決め、センサーハウジングブッシング |
| 自己潤滑性 | 青銅+黒鉛、PTFE複合材料 | ±0.0003インチ | 機器用耐摩耗ブッシング、メンテナンスフリーゾーン |
| 薄肉 | 焼入れステンレス、PEEK | ±0.00015インチ | 医療用精密ブッシング、狭いスペース |
カスタム径のブッシングについては、ライブツーリングと副主軸同期を使用して、OD 0.5mmから80mmまでのあらゆるサイズを加工します。
カスタムソリューションが必要ですか？スイス旋盤加工サービスの見積もりを依頼（無料のDFMフィードバック付き）。

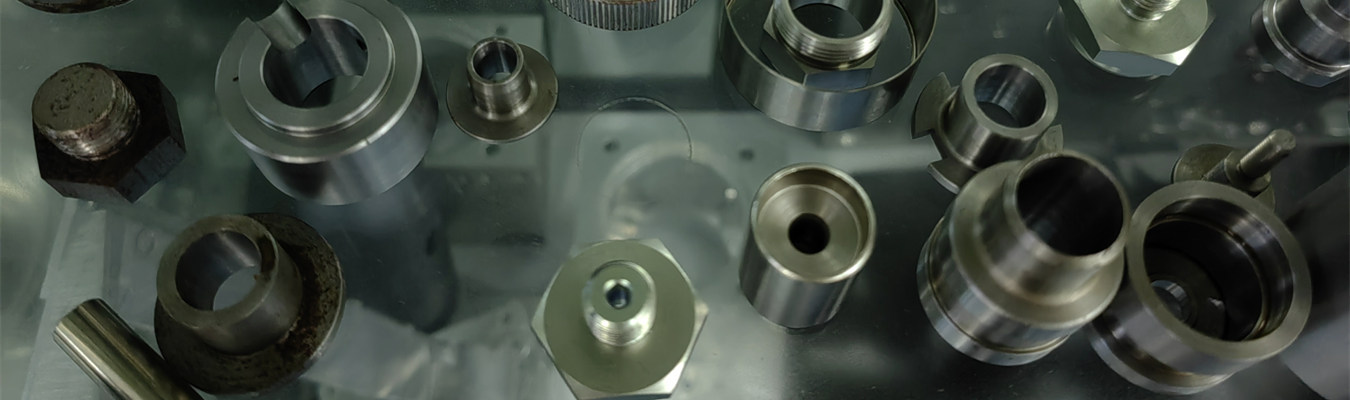

従来の旋盤は、部品のたわみにより、小さくて細いブッシングの加工に苦労します。小径スイス旋盤加工は、切削工具から5mm以内で材料を支えるガイドブッシングを使用することでこの問題を解決します。CNC旋削スリーブブッシングの利点は次のとおりです。
同軸度0.0001インチTIRに保持
Ra 0.8までの表面仕上げ
100%CMM検査によるバッチ生産CNCブッシング
ライブツーリング、フライス加工、背面加工を組み合わせることで、オイル溝、クロスホール、外ねじなどの複雑な形状を1回のクランプで加工します。
旋削後、一部の高精度スイス旋削ブッシングには以下が必要です。
センタレス研削 – OD真円度を0.00005インチ未満に
ホーニング – 油保持のためのIDに制御されたクロスハッチパターンを作成
不動態化またはコーティング – 耐摩耗性のためのDLC、陽極酸化、無電解ニッケル
すべてのバッチは、工程内SPCと最終CMM検証を受けます。ステンレス鋼旋削ブッシング、真鍮精密ブッシング、アルミニウムCNCブッシング、プラスチックスイス旋削ブッシングについて、完全なトレーサビリティを維持しています。
材料の選択は、摩耗寿命、耐食性、熱安定性に直接影響します。Falcon CNC Swissは幅広い材料を加工します。
| 材料ファミリー | 合金/グレード | 主な特性 | 最適な用途 |
| ステンレス鋼 | 303、304、316、17-4 PH | 耐食性、高強度 | 医療用精密ブッシング、海洋用途 |

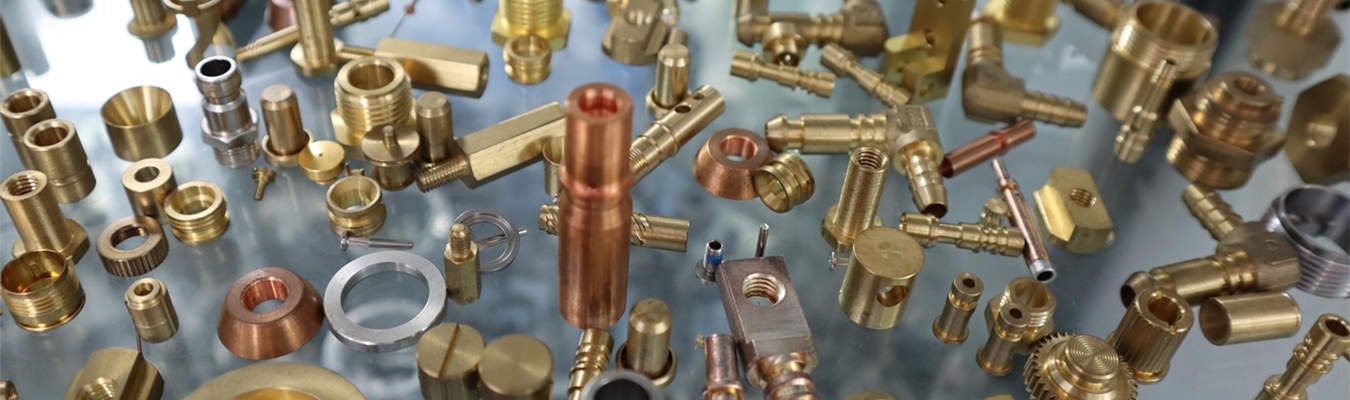

| 真鍮 | C360、C485 | 被削性、低摩擦 | 空圧継手、計器用ブッシング |
| アルミニウム | 6061、7075 | 軽量、熱伝導性 | 航空宇宙、ロボットアームブッシング |
| チタン | グレード5（Ti-6Al-4V） | 高い比強度、生体適合性 | 埋め込み型機器、高性能自動車 |
| 青銅 | C932、C954 | 優れた耐摩耗性、埋め込み性 | 高負荷産業用ガイドブッシング |
| プラスチック | PEEK、アセタール、PTFE | 自己潤滑性、耐薬品性 | 医療用プラスチックスイス旋削ブッシング |
チタン精密ブッシングやPEEK旋削ブッシングについては、当社のスイス旋盤は専用の工具とクーラント戦略を使用して、バリを出さずに公差を維持します。
