金型エジェクタピン：精密加工の課題・摩耗低減・大量生産

はじめに：なぜエジェクタピンが射出成形の影の立役者なのか

射出成形製品の製造速度は非常に速いにもかかわらず、エジェクタピンは問題が発生するまでほとんど注目されない部品の一つです。部品が金型に固着したり、エジェクタピンが破損したり、ピンに早期摩耗が生じたりすると、生産ラインが停止し、スクラップ部品や生産遅延により数千万円の損失が発生する可能性があります。

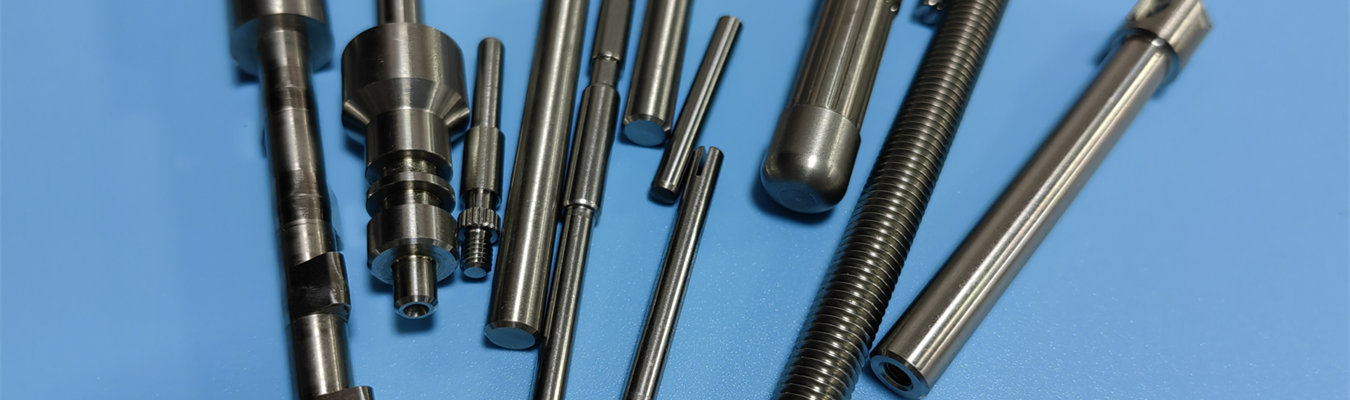

射出成形用エジェクタピンは、細長く、精密に研磨された鋼鉄またはアルミニウム製の部品で、冷却後に成形されたプラスチック部品を金型キャビティから押し出します。プラスチック部品を金型から押し出すことは非常に簡単に思えるかもしれませんが、各エジェクタピンの製造に関わる工作は決して単純ではありません。エジェクタピンは、数百万回の射出サイクルに耐え、金型工具に過度の摩耗を生じさせることなく、また金型から成形部品への必要な位置合わせを維持しながら、完成した部品を金型から押し出す機構を提供しなければなりません。

このガイドの目的は、高品質の金型エジェクタピンと、故障するものを区別するために必要な情報を提供することです。技術的な説明により、これらの重要なコンポーネントを自信を持って仕様決定、調達、およびメンテナンスするために必要な実用的な情報を提供します。

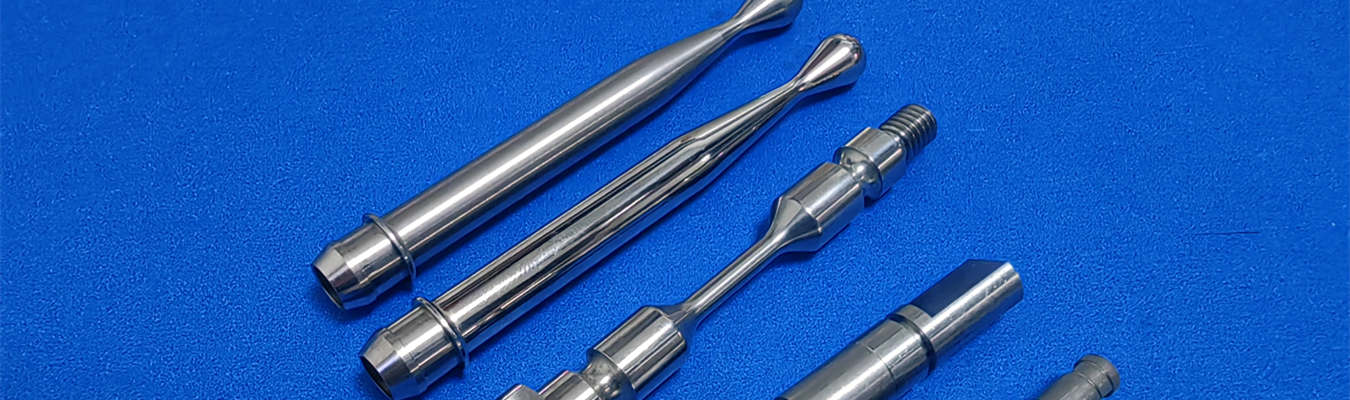

医療用途向けのステンレス鋼エジェクタピンや一般生産用のストレートエジェクタピンなど、いくつかのタイプのエジェクタピンが利用可能です。エジェクタピンのエンジニアリングをより深く理解すればするほど、適切な判断を下し、これらの重要なコンポーネントの総保有コストを削減できるようになります。

射出成形用エジェクタピンの精密加工における課題

エジェクタピンは、製造中に最も困難な条件に直面します。1シフトあたり数千回、厳密に管理されたクリアランス穴を出入りし、極端な温度と圧力レベルに耐え、プラスチック部品に引っ掛かったり焼き付いたりすることなく、効果的に部品を突き出さなければなりません。この信頼性を達成するには、いくつかの基本的な加工課題を克服する必要があります。

課題1：ミクロン単位の精密な真円度と直径公差

標準的なファスナーとは異なり、射出成形用エジェクタピンは、ミクロン単位で測定されるそれぞれのガイド穴に適合しなければなりません。ガイド穴に対して緩すぎると、バリがピンを通って成形部品に流れ出し、欠陥が生じます。きつすぎると、ピンが固着したり焼き付いたりして、金型に壊滅的な損傷を与えます。

射出成形およびダイカスト用エジェクタピンの公差と寸法を規定する国際規格（ISO 6751（2011））があります。重要な用途では、ピンの頭部、胴体、および先端の同心度を厳密に管理する必要があります。

エジェクタピンの標準的な加工公差は通常±0.02mmですが、多くの大量供給業者は、要求に応じて±0.005mmまでのカスタム加工を行います。Falcon CNC Swissでは、多軸CNC機械と精密研削方法により、全生産ロットを通じてこれらの公差を一般的に達成しています。

課題2：真直度、中心出し、および表面完全性

エジェクタピンは、長くて細い円筒形の物体です。真直度の誤差やピンのわずかな曲がりは、ピンをガイド穴に絡ませ、部品の突き出し速度の不均一、摩耗率の増加、そして最終的には破損を引き起こします。

表面仕上げは摩耗率に直接影響します。表面が滑らかであればあるほど、摩擦と焼き付きの可能性が低減します。Ra 0.2μm以下を達成する高精密CNC加工は、摩擦を最小限に抑え、ピンと金型の寿命を延ばす滑らかな表面を生成します。

課題3：靭性と硬度のバランス

エジェクタピンは、過度の摩耗に耐えるのに十分な硬度を持ちながら、繰り返しの衝撃を吸収して割れないようにするのに十分な靭性を備えている必要があります。ピンが硬化しすぎると非常に脆くなり、硬化不足のピンは急速に摩耗します。

エジェクタピンの最も一般的な汎用材料はSKD61およびH13熱間金型工具鋼で、硬度は通常48～52 HRCの間です。大量生産用途（または摩耗性の高い用途）では、メーカーはASP30粉末ハイス鋼（62～64 HRC）や焼入れ焼戻しステンレス鋼バリエーションを指定します。表面窒化処理により、より高い靭性を持つコアを維持しながら、大量生産/高摩耗用途向けに硬い外層（最大900 HV）を形成します。

課題4：大量生産における形状の一貫性

顧客が50,000本のエジェクタピンを注文する場合、すべてのピンが最初のピンと寸法的に同一でなければなりません。これを達成するには、従来の機械加工ではなく、自動化された製造プロセスと厳格な統計的工程管理が必要です。金型ピン製造については、当社のCNC精密加工サービスをご覧ください。

金型エジェクタピンの一般的な種類とその用途

特定の成形ジョブに適切なタイプのエジェクタピンを選択するには、部品形状、突き出し力、および金型から出た後の表面仕上げの外観など、いくつかの要素を考慮することが重要です。

ストレートエジェクタピン

すべてのエジェクタピンの大部分（99%以上）はストレートで、円形断面を持ちます。非常に費用対効果が高く、広く入手可能で、標準化が進んでいます。これらのタイプのエジェクタピンは、ほとんどの汎用プラスチック部品、中小規模のコンポーネント、およびエジェクタピンの跡が問題にならない用途に適しています。ただし、ストレートエジェクタピンの制限は、突き出し面積がかなり小さいため、敏感な表面に跡を残したり、薄肉部品に応力集中を引き起こしたりする可能性があることです。

フラットエジェクタピン

フラットエジェクタピンは、ブレードエジェクタピンとも呼ばれ、長方形または正方形の断面を持ちます。長いリブ、狭いエッジ、または細長い製品に、十分な突き出し面積を提供するために標準的な丸ピンを使用できない場合に使用されます。フラットエジェクタピンはストレートエジェクタピンよりも突き出し面積が大きいため、応力をより均等に分散でき、部品変形のリスクを低減します。フラットピンの形状は丸ピンよりも複雑であり（例えば、加工により高い精度が必要）、通常は旋盤加工ではなく、ワイヤー放電加工または精密フライス加工が必要です。

段付きエジェクタピン

段付きエジェクタピンは、小さな径のピンの基部を補強して曲げ強度を高める部分を含みます。この設計は、径が3mm未満のピンに推奨されます。これらのピンは繰り返し衝撃を受けるとたわんだり破損したりする可能性があるためです。

スプリングエジェクタピンおよびスプリング式エジェクタピン

スプリングエジェクタピンには、遅延および/または段階的な突き出しを可能にするスプリング機構が組み込まれています。これは、すべてのピンを同時に突き出せなかったり、部品を歪ませる可能性がある非常に複雑な部品プロファイルに有利です。スプリング式エジェクタピンは、繰り返しの屈曲に耐えるためにスプリング鋼で作られることも多いアングルリフターにもよく使用されます。

エアエジェクタピン

エアエジェクタピンは、部品の突き出しを補助するために機械的な力ではなく空気圧を使用します。これは、標準的なピンでは接触できない薄肉または脆弱なコンポーネントに特に役立ちます。圧縮空気システムは、ポペットタイプのバルブを介して圧縮空気を導くことによって機能し、適切な動作特性を維持するためにエアエジェクタピンを適切にシールし、金型に適合させることの重要性が特に強調されます。

プログレッシブエジェクタピン

プログレッシブエジェクタピンは、複数のピンが突き出しのさまざまな段階で前進して部品を突き出し、部品に損傷を与えることなく、複雑なアンダーカットや非常に深いキャビティから部品を強制的に取り外す多段階突き出しシステムでの使用向けに設計されています。

当社のCNC加工金型ピンの製造について詳しくはこちら。

材料と表面処理の最適化

エジェクタピンの寿命、金型の稼働時間、および総所有コストはすべて、母材と表面コーティングの選択に直接関係します。

母材

最も一般的には、熱間金型工具鋼（SKD61 / H-13）が汎用金型エジェクタピンに使用され、通常48～52 HRcの硬度を持ちます。熱間金型工具鋼は、PA、PPS、PCなどのエンジニアリングプラスチックの成形に優れた耐熱性を提供します。

エジェクタピンの寿命損失は、ASP30粉末ハイス鋼を使用することによっても防ぐことができます。ASP30はバナジウム含有量が高く、従来の工具鋼と比較して耐摩耗性を大幅に向上させる硬質炭化物粒子を形成します。ASP30はまた62～64 HRcの硬度を達成し、研磨性樹脂やガラス充填材を使用する用途、および1,000万サイクルを超える生産ランに適しています。報告によると、ASP30製のエジェクタピンは従来の工具鋼と比較して100%以上の寿命改善を提供し、交換頻度を60%削減できます。

ステンレス鋼（SUS440C / 17Cr焼入れ）は、52～55 HRcの硬度範囲で優れた耐食性を備えたもう1つの材料です。タイプ17Crステンレス鋼は500℃で熱間加工が可能であり、特定の腐食性樹脂の成形や、滅菌される医療部品に必要とされるという追加の利点があります。さらに、ステンレス鋼製のエ
