スイスCNC加工完全ガイド

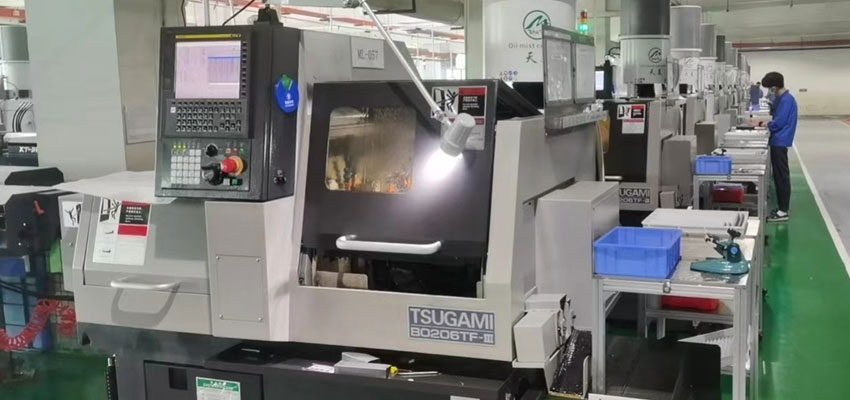

A. スイスCNC加工の概要:

スイスCNC加工（スイス式旋盤加工、スイススクリューマシン加工とも呼ばれる）は、小型で複雑かつ高精度な部品の製造に特に適した、特殊な精密加工技術です。この加工プロセスの名称は、もともと複雑な時計部品を製造するためにこの技術を開発・活用したスイスの時計職人に由来します。

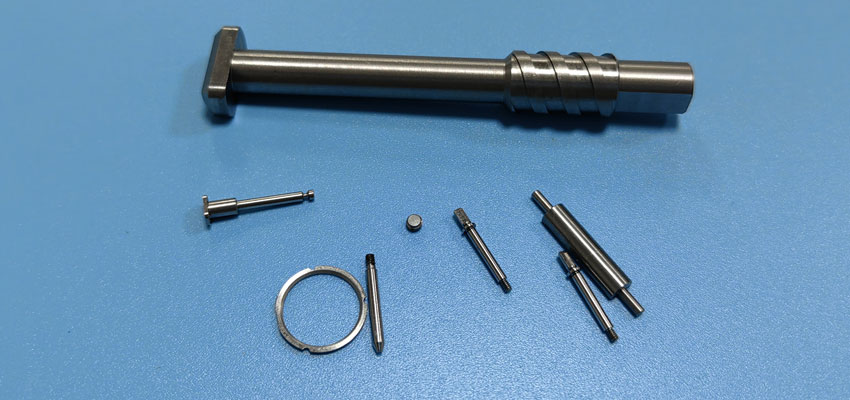

スイスCNC加工の主な特徴は以下の通りです:

1. スライディングヘッドストック設計: スイスCNC工作機械では、ワークピースはコレットで保持され、加工工具はスライディングヘッドストックに取り付けられます。この設計により、長く細い部品を精密かつ効率的に加工できます。

2. ガイドブッシング: スイス式機械にはガイドブッシングが組み込まれていることが多く、加工中のワークピースを支えます。これは、アスペクト比が高く長く細い部品の加工に特に有効です。

3. 同時加工: スイスCNC工作機械は、旋削、フライス加工、穴あけ、ねじ切りなど複数の加工工程を同時に行えます。この能力により、サイクルタイムを短縮し、効率を向上させます。

4. 高精度: スイスCNC加工は高度な精度で知られ、スイススクリューマシン部品厳しい公差と複雑な形状を備えた部品を製造できます。

5. 自動バーフィーディング: スイス式機械には自動バーフィーダーが装備されており、長尺の原材料を連続的に加工できるため、材料再投入のダウンタイムを最小限に抑えます。

6. 汎用性: もともと時計製造用に開発されましたが、スイスCNC加工は時計製造以外にも、医療、航空宇宙、エレクトロニクス、自動車などさまざまな産業で応用されています。

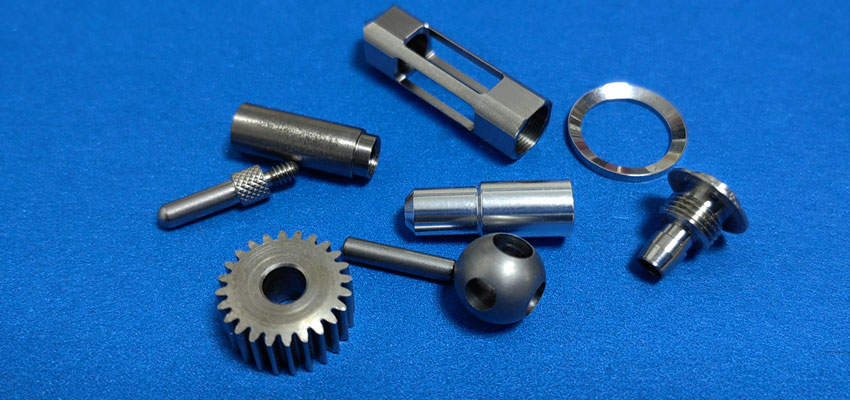

B. 各種産業におけるスイスCNC加工の重要性:

1. 医療産業:

スイスCNC加工は、手術器具、歯科インプラント、整形外科用インプラントなど、小型で高精度な医療部品の製造に広く使用されています。

2. 航空宇宙産業:

航空宇宙分野では、航空宇宙用コネクタ、ファスナー、アビオニクス用の重要部品など、複雑で軽量な部品の製造にスイスCNC加工が活用されています。

3. エレクトロニクス産業:

エレクトロニクス産業では、電子機器用の小型部品、コネクタ、および民生用電子機器に使用されるその他の精密部品の製造にスイスCNC加工が用いられています。

4. 自動車産業:

スイスCNC加工は、燃料噴射装置、センサーハウジング、精密ギアなど、小型で複雑な自動車部品の製造に利用されています。

5. 時計製造および宝飾品産業:

この技術の起源は時計製造にあり、スイスCNC加工は複雑な時計部品や宝飾品産業向け精密部品の製造において今なお重要な役割を果たしています。

6. 一般製造業:

スイスCNC加工は、さまざまな産業にわたって高精度な小型部品を効率的に製造できる能力が評価されており、多様な製造ニーズに対応する汎用的なソリューションです。

まとめると、スイスCNC加工は、小型で複雑かつ高精度な部品を必要とする産業に幅広く応用される、特殊で高度に精密な製造プロセスです。その効率性、精度、複雑形状への対応能力は、現代の製造業において貴重な技術となっています。

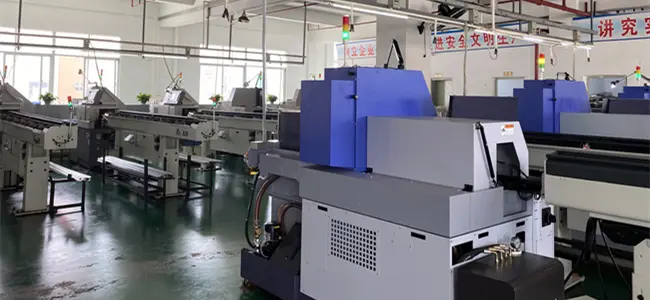

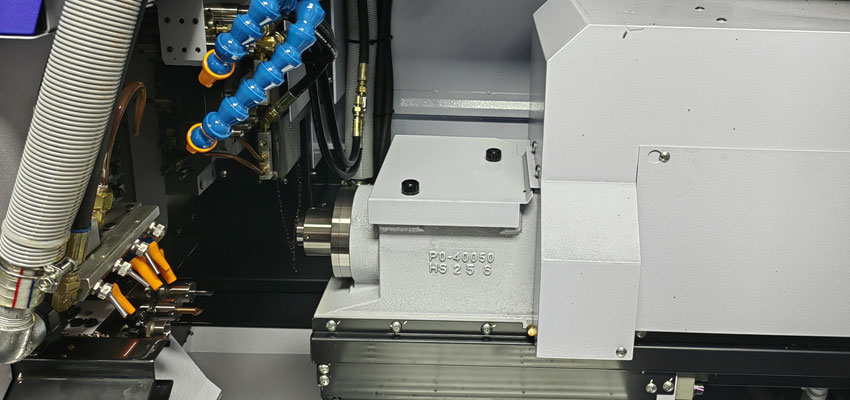

スイスCNC旋盤（スイス旋盤またはスイス式自動旋盤とも呼ばれる）は、小型で複雑かつ高精度な部品を精密かつ効率的に加工できる独自の設計に基づいて動作します。以下に、スイス旋盤の動作概要を説明します。

1. スライディングヘッドストック設計

スイス旋盤は、スライディングヘッドストック設計を特徴としています。ワークピースはコレットで保持され、Z軸（長手方向の動き）に沿ってスライドできるヘッドストックに取り付けられます。この設計は、長くて細い部品を高精度で加工するために極めて重要です。

2. ガイドブッシュ

多くのスイス旋盤は、工具エリアの近くに配置されたガイドブッシュを組み込んでいます。ガイドブッシュは、特に長くて細い部品に対してワークピースをサポートし、たわみを最小限に抑え、精密な加工を保証します。

3. 自動バー送り

スイスCNC旋盤には自動バーフィーダーが装備されています。通常は長尺のバー状の原材料が機械に装填され、自動バーフィーダーが材料を連続的に機械に送り込み、中断のない加工を可能にします。

4. 工具設定

スイス旋盤は、さまざまな切削工具やアタッチメントを含む工具設定を備えています。これらの工具は工具スライドに取り付けられ、複数の工具を使用してワークピースを同時に加工することができます。

5. 同時加工

スイス旋盤の重要な特長の一つは、複数の加工工程を同時に実行できることです。スライディングヘッドストックとガイドブッシュの組み合わせ、および複数の工具の使用により、旋削、フライス加工、穴あけ、ねじ切りなどの作業を同時に行うことができます。

6. Z軸移動

スライディングヘッドストックはZ軸に沿って移動し、ワークピースの長さ方向の加工を可能にします。この動きとワークピースの回転により、旋削加工が可能になります。

7. 工具移動

工具はX軸（半径方向の動き）およびY軸（軸方向の動き）に沿って移動する工具スライドに取り付けられます。この動きとワークピースの回転により、工具がワークピースを成形し、形状を作り出します。

8. 材料除去

ワークピースが回転し、工具が複数軸で動くことで、ワークピースから材料が除去され、希望する形状、特徴、寸法が生成されます。精密な動きと工具の組み合わせにより、高精度な加工が可能になります。

9. 品質管理

スイス旋盤は、品質管理を確保するためにセンサーや監視システムを組み込むことがよくあります。これらのシステムは、寸法、工具摩耗、その他の要因をリアルタイムでチェックし、目標の精度を維持します。

10. 完成部品

加工プロセスが完了すると、完成部品は機械から排出されます。連続バー送りシステムにより、複数の部品を順次加工できます。

11. 材料の最適化

スイス旋盤は、材料廃棄物を最小限に抑えるように設計されています。連続バーの原材料を使用することで、追加の材料取り扱いの必要性が減り、廃棄物削減が最適化されます。

スイスCNC旋盤は、複雑で小型の部品を厳しい公差で製造するために極めて特化され、効率的です。その設計と能力により、高精度が不可欠な医療、航空宇宙、エレクトロニクス、自動車などの産業に特に適しています。

スイス式加工と従来加工は、精密加工における2つの異なるアプローチを代表しており、それぞれに利点と用途があります。以下にスイス式加工と従来加工の比較を示します。

スイス式加工:

1. 設計と構造: スイス式工作機械は、特に長く細い形状の、小型で複雑かつ高精度な部品の生産に特化して設計されています。

2. スライドヘッドストック: スイス式工作機械はスライドヘッドストック設計を特徴としており、工作物の精密な加工を可能にします。

3. 材料送り: 自動棒材送り: スイス式加工では、自動棒材送り装置を使用することが多く、長尺の原材料を連続加工できます。これにより材料の無駄を最小限に抑え、再装填のダウンタイムを削減します。

4. 工具と同時加工: 複数工具: スイス式工作機械は複数の工具を同時に使用でき、旋削、フライス加工、穴あけ、ねじ切りなどの工程を並行して行えます。

5. ガイドブッシュ: ガイドブッシュの存在により工作物を支え、加工中のたわみを最小限に抑えます。

6. 効率と精度: スイス式工作機械は高い精度と正確性で知られています。連続棒材送りシステムと同時加工が高い効率に貢献しています。

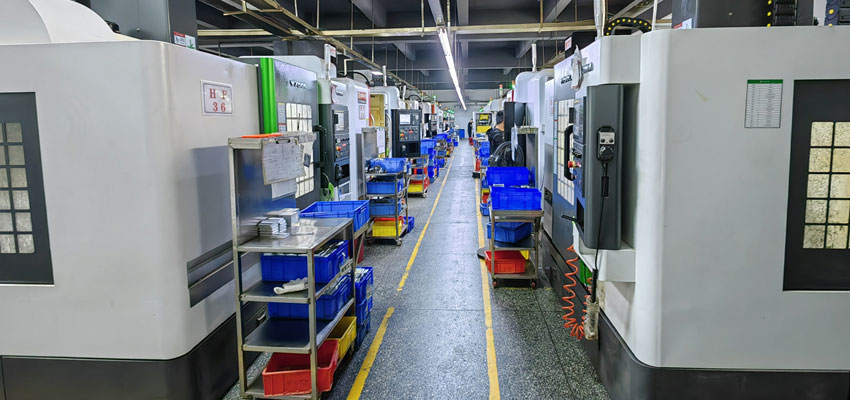

従来加工:

1. 汎用性と一般的な用途: フライス加工や旋削加工などの従来加工方法は汎用性が高く、幅広い部品サイズや形状に対応できます。小型部品から大型部品まで対応可能で、さまざまな産業で利用されています。

2. 工具のセットアップと交換: 工具交換には加工プロセスを停止する必要がある場合があり、スイス式加工と比較してダウンタイムが増加します。工具セットアップには手動での調整や交換が伴うことがあります。

3. 材料取り扱い: バッチ処理: 従来加工は、1回のセットアップで複数の部品を加工するバッチ処理によく使用されます。

4. 材料取り扱い: 材料取り扱いは、スイス式加工の連続棒材送りと比較して、より多くの手動介入を伴うことがあります。

5. 工程の複雑さ: 逐次工程: 従来加工では、旋削、フライス加工、その他の工程に異なる機械やセットアップを使用する逐次工程が伴う場合があります。

6. 複雑さへの対応: 従来加工は複雑な部品に対応できますが、複雑な形状にはより多くのセットアップ変更が必要となることがあります。

7. 部品サイズ: 使用する機械や方法に応じて、小型部品から大型部品まで対応可能です。

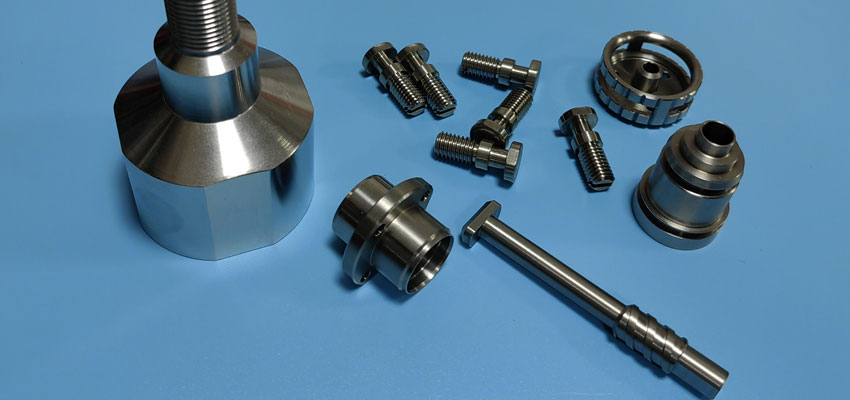

スイス式加工と従来加工の選択に関する考慮事項:

部品の複雑さ: 小型で複雑な部品で厳しい公差が要求される場合、スイス式加工がより適しています。従来加工は汎用性が高く、より幅広い部品の複雑さに対応できます。

A. 材料と量: スイス式加工は、小型部品の大量生産によく選ばれます。従来加工は、特に大型部品の場合、低量生産から大量生産まで対応可能です。

B. セットアップ時間と効率: スイス式加工は、連続生産におけるセットアップ時間と効率に優れています。従来加工は、セットアップ時間が長くなり、手動介入が増える場合があります。

C. 工具交換: スイス式加工では複数の工具を同時に使用できるため、頻繁な工具交換の必要性が減ります。従来加工では、より多くの工具交換と調整が必要になる場合があります。

要約すると、スイス式加工と従来加工の選択は、部品サイズ、複雑さ、量、および用途の具体的な要件などの要因によって決まります。各アプローチには長所があり、決定は手元のプロジェクトの独自の特性に基づいて行う必要があります。

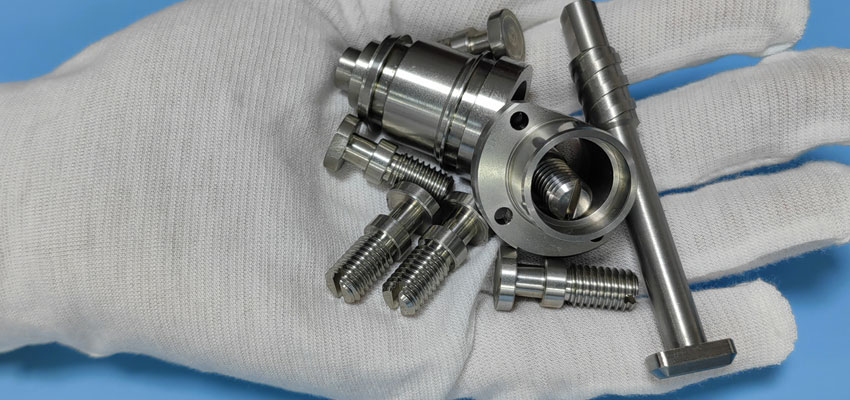

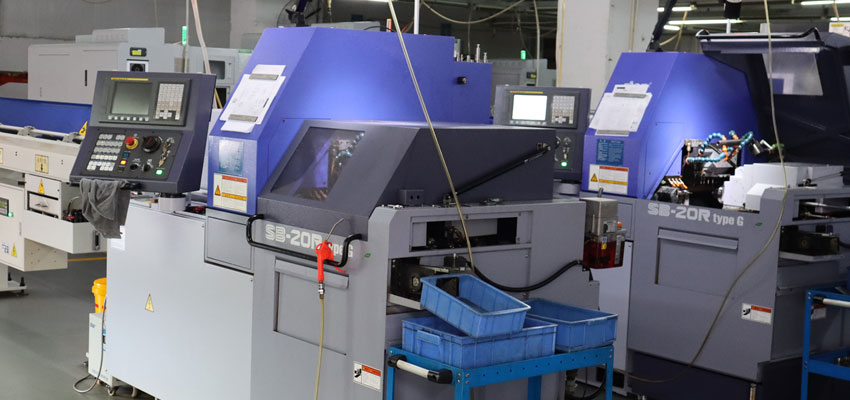

スイス精密加工には、特に小型・複雑・高精度な部品の製造において、いくつかの利点があります。以下にスイス精密加工の主な利点をご紹介します。

1. 高精度と正確性：

スイス精密加工の核心は、高精度と正確性への揺るぎない取り組みにあります。主軸台のスライドとガイドブッシュにより実現される同時加工能力により、各コンポーネントが細部にまで細心の注意を払って作られます。厳しい公差が特徴となり、医療機器や航空宇宙など最高の精度が求められる業界でスイス精密加工が選ばれる理由となっています。

2. 効率性と生産性の向上：

スイス精密加工は精度だけではありません。効率性と生産性を再定義します。同時加工により、複雑な部品をシームレスかつ迅速に生産できます。段取り時間の短縮と工具交換の最小化により、Falcon CNC Swissはプロジェクトを構想から完成まで迅速に進め、全体的な効率を高め、生産性を向上させます。

3. スイスCNC加工の費用対効果：

精度は必ずしも割高である必要はありません。Falcon CNC Swissが提供するスイス精密加工は、本質的に費用対効果に優れています。効率的なプロセス、材料廃棄物の低減、効率的な生産サイクルにより、製造ニーズに応える費用対効果の高いソリューションを実現します。すべての部品で達成される精度により品質が損なわれることはなく、あらゆる規模のプロジェクトにとって確かな投資となります。

まとめると、スイス精密加工は、高精度、効率性、多用途性を兼ね備えており、小型で複雑かつ高精度な部品の製造を必要とする業界で好まれる方法です。これらの利点は、多くのアプリケーションにおいて、生産コストの削減、品質の向上、市場投入までの時間短縮に貢献します。

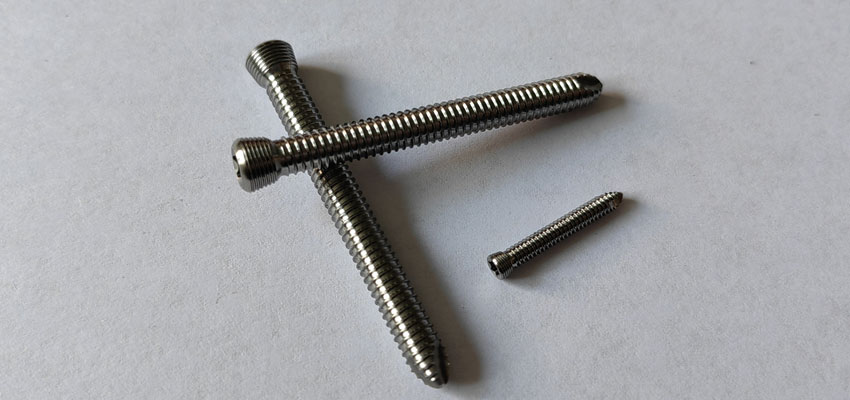

A. 医療業界におけるスイスCNC加工の活用:

1. 外科用器具:スイスCNC加工は、メス、鉗子、はさみなどの高精度外科用器具の製造に広く使用されています。

2. 歯科インプラント:この技術は、複雑な歯科インプラントや様々な歯科用途で使用される部品の製造に採用されています。

3. 整形外科用デバイス:スイス加工部品は、骨ねじ、プレート、関節インプラントなどの整形外科用デバイスの製造において重要な役割を果たしています。

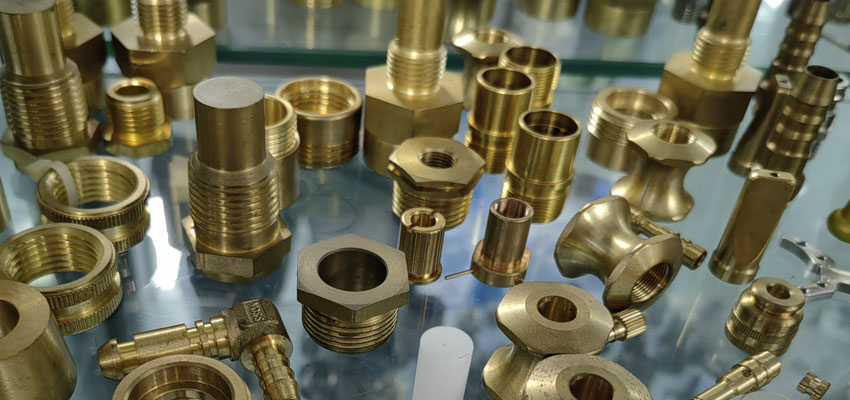

B. 航空宇宙産業におけるスイスCNC加工の役割:

1. 航空機部品:スイスCNC加工は、コネクタ、継手、ファスナーなどの重要な航空宇宙部品の製造に利用されています。

2. アビオニクス部品:アビオニクスシステム向けの高精度部品、例えばセンサーハウジング、コネクタ、電子部品は、スイス加工を用いて製造されています。

3. 軽量構造:スイス加工は、航空宇宙用途向けの軽量で複雑な構造の製造に適しており、燃料効率の向上に貢献しています。

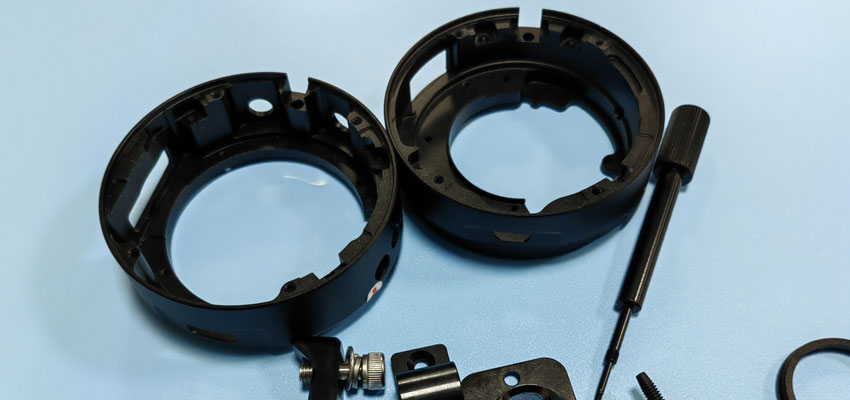

C. スイスCNC加工が適用されるその他の産業:

1. エレクトロニクス産業:電子機器向けの小型部品（コネクタ、ソケット、センサーハウジングなど）の生産。スイス加工部品は、電子アプリケーションに必要な小型化と精密さにおいて重要です。

2. 自動車産業:燃料噴射装置、コネクタ、センサー部品などの小型で高精度な自動車部品の製造。スイス加工は、車両の全体的な性能と信頼性に貢献する複雑な部品の製造に使用されています。

3. 時計製造と宝飾品:スイスCNC加工は時計製造に起源を持ち、複雑な時計部品の製造において重要な役割を果たし続けています。精度と細部が重要な高級宝飾品の部品は、しばしばスイス加工を用いて製造されます。

4. 消費者電子機器:スマートフォン、タブレット、その他の消費者電子機器向け部品の生産。スイス加工は、消費者電子機器の機能性と美観に貢献する精密で複雑な部品を作成するために採用されています。

5. 光学産業:レンズ、プリズム、ミラーなどの精密光学部品の製造。スイス加工部品は、様々な光学機器に要求される高い光学品質を達成するために不可欠です。

スイスCNC加工の多様性と精度は、複雑で高公差の部品を必要とする産業において貴重な技術となっています。多種多様な材料を扱い、小型部品を効率的に生産する能力により、現代の産業用途における重要な製造プロセスとして位置づけられています。

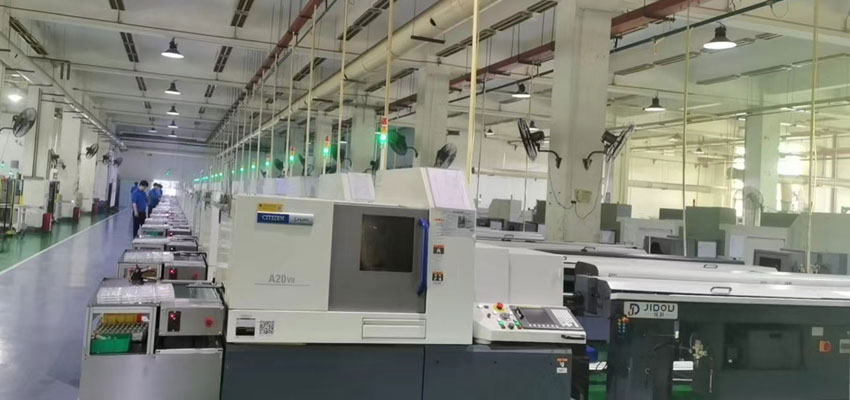

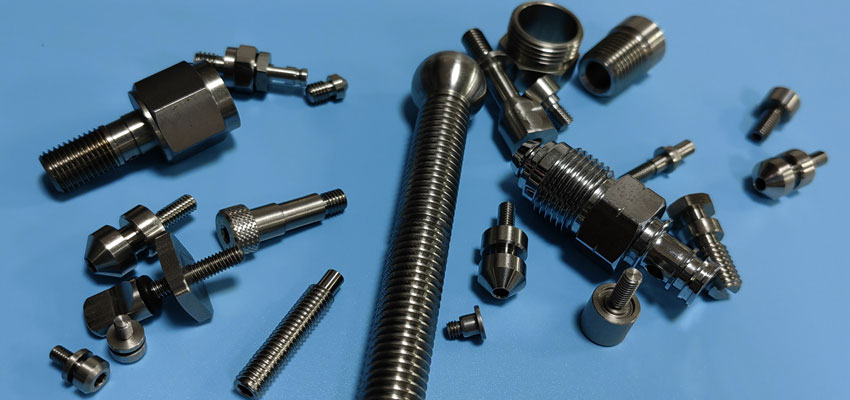

Falcon CNC Swissへようこそ。ここでは、スイス式CNC加工の分野において精密さと革新性が融合しています。あなたの加工の旅に乗り出すにあたり、設計を最適化して最良の結果を得るための貴重な洞察をご紹介します。「スイス式CNC加工のための5つの設計のヒント」をご覧いただき、シームレスで効率的な製造プロセスを実現してください。

1. 明確さにおける精度：

図面の正確性と明確さから始めましょう。読みやすく精密な図面を確保することは、当社のオペレーターが迅速に理解し、部品を加工するために極めて重要です。寸法、公差、材料および仕上げの仕様などの包括的な情報を含めることで、加工プロセスを効率化できます。

2. 効率性のための標準サイズの穴：

設計に標準サイズの穴を組み込むことで効率を最適化します。極端に小さい穴や深い穴は加工を複雑にし、コスト増加につながります。可能な限り標準サイズの穴を使用することで、よりスムーズで費用対効果の高い加工プロセスが保証されます。

3. 滑らかな角、滑らかなプロセス：

設計で鋭い角を避けることで課題を排除します。従来のCNC旋盤でもスイス式機械でも、丸みを帯びた角が推奨されます。この設計アプローチにより、丸型ドリルビットに関連する問題を最小限に抑え、放電加工のような高価な方法を必要としなくなります。びびりや工具の早期摩耗を防ぐために、適切なコーナー半径を維持してください。

4. 必要な箇所に厳しい公差を：

公差の戦略的な使用は費用対効果の高い加工の鍵です。不必要に厳しい公差は加工時間と部品全体のコストを押し上げる可能性があるため、厳しい公差は必要な箇所にのみ割り当ててください。慎重な公差の適用により、最も重要な箇所で精度が確保されます。

5. 壁厚への配慮：

設計において壁厚を優先してください。スイス式機械は薄い壁にも対応できますが、過度に薄い壁を持つ部品の設計は避けることをお勧めします。薄い壁はびびりなどの問題を引き起こし、精度が低く表面品質が低下した部品になる可能性があります。プラスチック部品の場合、薄い壁は反りや軟化などの問題の原因となることがあります。

Falcon CNC Swissでは、お客様がスイス式CNC加工において精密さの頂点を達成できるよう支援します。これらの設計のヒントを実践してプロジェクトを向上させ、当社の最先端の加工サービスとのシームレスな連携を確保してください。パーソナライズされたガイダンスやサービスに関するお問い合わせは、当社の専門家チームに遠慮なくご連絡ください。
