スイス型加工の理解

スイス型加工は、小さく複雑な部品を高精度かつ高効率で生産できる精密加工プロセスです。スライディングヘッドストックとガイドブッシュを使用して、長くて細いワークを支持しながら正確に加工します。この方法は、航空宇宙、医療、自動車などの産業向けに部品を大量生産する際に優れています。

CNC旋盤の選び方 ─ 知っておくべき6つのポイント

適切なCNC旋盤を選ぶにはCNCスイス型機械生産ニーズと予算制約を満たすためのいくつかの重要な考慮事項があります。

加工要件生産する部品の種類（サイズ、複雑さ、材質、必要な公差）を評価します。これにより、必要な主軸出力、チャックサイズ、軸数、ツールタレット構成が決まります。

ベッドタイプ平ベッド旋盤と傾斜ベッド旋盤のどちらを選ぶかは、好みと加工する部品の種類に基づいて決定します。傾斜ベッド旋盤は通常、切りくず排出性と剛性に優れています。

主軸速度と動力加工工程に必要な主軸速度の範囲と、選択した材料を効率的に切削するために必要な動力を考慮します。

制御システムCNC制御システムの機能と使いやすさを評価します。会話型プログラミング、シミュレーションツール、CAD/CAMソフトウェアとの互換性などの機能を探します。

オプション機能生産性と汎用性を高めるために、ライブツーリング、副主軸、バーフィーダー、自動工具交換装置、クーラントシステムなどの追加機能が必要かどうかを判断します。

メーカーの評判とサポート：CNC旋盤メーカーの信頼性、サービスの質、スペアパーツの入手性、技術サポートなどを調査します。

これらの要素を慎重に検討し、特定の加工要件に合わせることで、生産ニーズを最適に満たし、業務の効率性と収益性を向上させるCNC旋盤を選択できます。

CNC旋盤とCNCフライス盤、どちらが優れているか？

CNC旋盤とCNCフライス盤の選択は、それぞれの工程に明確な利点があるため、加工タスクの具体的な要件によって異なります。

• CNC旋盤：CNC旋盤は、円筒形または回転対称の部品の製造に最適です。ワークを回転させながら切削工具で表面から材料を除去します。CNC旋盤の利点は以下の通りです。

• シンプルさ：CNC旋盤は、フライス盤と比較してセットアップと操作が比較的簡単で、特に初心者にとって学習と使用が容易です。

• 効率性：旋盤は連続回転と単軸切削動作により、円筒部品の大量生産に優れ、サイクルタイムが短く生産性が高くなります。

• 費用対効果：CNC旋盤は通常、フライス盤よりも工具交換が少なく、工具コストが低く、特に単純な形状の部品に適しています。

• スクラップの低減：旋盤は優れた同心度と表面仕上げを提供し、スクラップ率を最小限に抑え、一貫した品質を確保します。

• 汎用性：主に円筒部品に使用されますが、CNC旋盤は端面切削、溝入れ、ねじ切りなどの加工も可能で、加工タスクにおいて汎用性を発揮します。

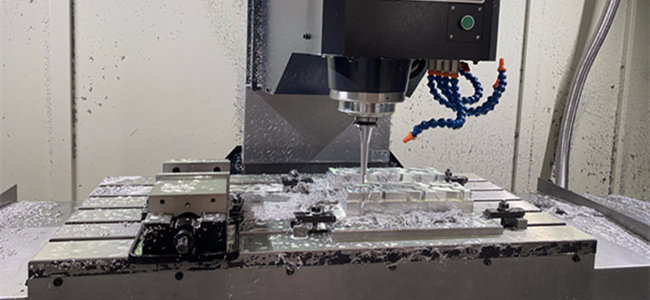

CNCフライス盤：

CNCフライス盤は、複数の軸でワークを横切る切削工具を動かすことにより、複雑な形状、輪郭、フィーチャーを生成できます。CNCフライス盤の利点は以下の通りです。

• 汎用性：フライス盤は、ポケット、スロット、穴、複雑な3Dサーフェスなど、幅広い形状やフィーチャーを作成でき、多様な加工用途に適しています。

• 精度：フライス盤は高精度と厳しい公差を提供し、優れた寸法精度で複雑な部品を製造できます。

• 柔軟性：CNCフライス盤は金属、プラスチック、複合材料など様々な材料に対応でき、異なる用途に応じた材料選択の柔軟性を提供します。

• 多軸加工：高度なフライス盤は多軸機能を備え、複雑な形状と同時加工を可能にし、セットアップ時間を短縮し効率を向上させます。

• ラピッドプロトタイピング：フライス盤はその汎用性と複雑なデザインを迅速に製造できる能力から、カスタム部品のラピッドプロトタイピングや少量生産によく選ばれます。

CNC旋盤とCNCフライス盤の選択は、生産する部品の種類、生産量、形状の複雑さ、材料要件などの要因によって決まります。どちらの工程も独自の利点を持ち、異なる加工タスクのために現代の製造環境では不可欠です。

手動旋盤とCNC旋盤の5つの違いは？

手動旋盤とCNC旋盤は、円筒部品を加工するという同じ基本的な目的を果たしますが、操作、能力、利点において大きく異なります。

操作：

手動旋盤：熟練した機械工が手動で切削工具とワークの動きを制御します。工具の位置決め、送り速度、主軸速度などの調整は、ハンドホイールとレバーを使用して手動で行われます。

CNC旋盤：CNCプログラムによって機械加工プロセスが自動化されます。オペレーターは希望の工具経路とパラメータをCNCシステムにプログラムし、システムが切削工具とワークの動きを正確に制御します。

精度と正確さ：

手動旋盤：オペレーターのスキルと経験に依存するため、精度と正確さにばらつきが生じます。厳しい公差や複雑な形状を達成することは困難な場合があります。

CNC旋盤：工具の動きやパラメータを正確に制御できるため、比類のない精度と正確さを提供します。CNC旋盤は、厳しい公差と複雑なフィーチャーを持つ部品を一貫して製造します。

効率と生産性：

手動旋盤：オペレーターの速度と器用さに制限され、生産速度が低下します。セットアップや工具交換に時間がかかり、効率が低下します。

CNC旋盤：反復作業を自動化し、セットアップ時間を短縮することで、効率と生産性を大幅に向上させます。CNC旋盤は最小限のオペレーター介入で連続運転が可能で、スループットを最大化し、アイドル時間を削減します。

柔軟性と汎用性：

手動旋盤：主に基本的な円筒部品の単純な加工操作に適しています。異なる部品のセットアップ変更には手動調整と工具交換が必要です。

CNC旋盤：幅広い加工タスクと部品形状に高度に適応可能です。CNCプログラムは、異なる部品設計や生産要件に対応するために容易に変更でき、より大きな柔軟性を提供します。

人手への依存度：

手動旋盤：操作には熟練した機械工が必要であり、人件費が高くなり、人間の専門知識に依存します。

CNC旋盤：加工プロセスの多くが自動化されるため、人手への依存度が低減します。オペレーターは主に機械の監視、品質管理、時折のメンテナンス作業を行います。

全体として、CNC旋盤は手動旋盤に比べて、高精度、効率性、生産性、柔軟性、人手への依存度低減など、多くの利点を提供します。これらの利点により、CNC旋盤は生産プロセスを最適化し、より高い品質と効率を達成しようとする現代の製造環境において不可欠なものとなっています。
