現代の自動車はデータのネットワークであり、平均的な車両には100以上のセンサーが搭載され、排気温度、タイヤ空気圧、カムシャフト位置、フューエルレールのダイナミクスなど、あらゆるものを監視しています。これらのシステムの信頼性は絶対条件であり、それは最も小さな金属部品の機械的完全性と寸法精度に依存しています。ここで、スイス式CNC加工、すなわちスイス式スクリュー加工は、製造上の選択肢から、重要な工学的必要性へと移行します。
Falcon CNC Swissでは、当社のエンジニアは単に機械を動かすだけでなく、ティア1およびティア2サプライヤー向けに複雑な問題を解決しています。電気自動車（EV）や先進運転支援システム（ADAS）へのシフトにより、これまで以上に小型で複雑、かつ大量生産される精密センサー部品の需要が指数関数的に高まっています。本ガイドでは、自動車用センサーのためのスイス式加工がなぜ主流の製造工程となっているのかを掘り下げ、このハイステークス分野を定義する技術的課題、最適な材料選択、および実際のアプリケーションを探ります。
従来のCNC旋盤やフライス盤は多くの作業に優れていますが、センサーアセンブリで一般的な、長くて細く、複雑な形状の部品には不十分です。以下は、当社のスイス式加工サービスがこの業界に提供する独自の利点の内訳です。
自動車用センサーは小型化が進んでいます。ポジションセンサーピンや燃料噴射センサープローブは、直径2mm未満で、許容差が一桁ミクロン範囲（±0.005mmまたは5µm）の場合があります。スイス式旋盤のガイドブッシュは、切削工具からわずか数ミリメートルの位置で棒材を支持し、工具圧によるたわみを事実上排除します。これは、成形コネクタやアセンブリに完璧に適合しなければならない高精度センサーハウジングや微小導電ピンを製造するために極めて重要です。
センサーの性能は表面の凹凸に影響されることがあります。マスエアフローセンサープローブの仕上げ不良は層流を乱す可能性があり、酸素センサーハウジングのねじ山のバリはシール不良の原因となります。スイス式機械は、そのライブツーリング機能と同時加工能力により、複雑なオフアクシス形状（クロスホール、フラット面、溝、ねじ山）を単一のセットアップで加工できます。これにより、二次工程を必要とせず、自動車用圧力センサーハウジングやロータリーエンコーダーシャフトに要求される完璧な仕上げと複雑な形状を実現し、誤差の発生を防ぎます。

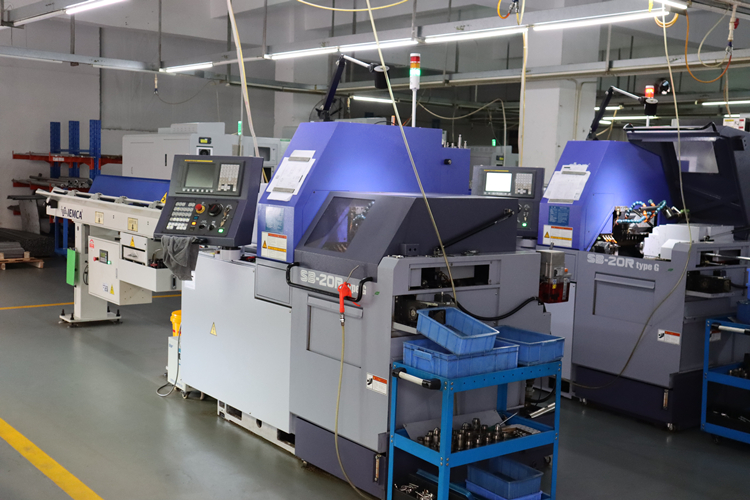

自動車業界は量が勝負です。単一のセンサーモデルで、年間数百万個のスクリュー加工センサー部品が必要となる場合があります。スイス式スクリュー加工機は、休みなく無人運転できるように設計されています。自動バーフィーダーと工程内計測を組み合わせることで、自動車のPPAP（生産部品承認プロセス）要件を満たすために必要な統計的工程管理（SPC）を実現します。そのため、ゼロ欠陥目標のもと、高ロットの自動車用センサーピンやコネクタボディの生産に最適です。
センサーはエンジンルーム、トランスミッション、ホイールウェルなど、極度の熱、振動、腐食、媒体にさらされる環境に存在します。スイス式加工は、排気ガス温度センサーフィッティング用の耐食性ステンレス鋼から、電子センサーコネクタピン用の高導電性真鍮、さらには次世代アプリケーション向けの特殊合金に至るまで、必要な材料の全範囲をシームレスに処理します。
当社のセンサー用CNCスイス式加工が重要な価値を提供する具体的なアプリケーションを見てみましょう。

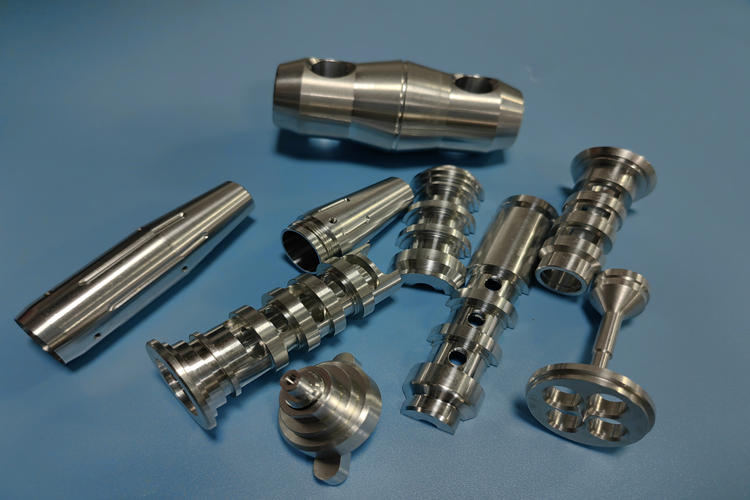

これらはセンシング素子の保護シェルであり、構造的なインターフェースです。
材質：主に303/304/316ステンレス鋼、アルミニウム6061、真鍮C360。
特徴：センサー素子装着用の精密内径、外部Oリング溝、取り付けねじ山（例：NPT、M12x1.5）、回り止めフラット面、レーザー刻印。
例：ABSホイールスピードセンサーハウジングは、磁気ピックアップ用の精密ボア、堅牢な取り付けねじ山、密閉されたケーブル出口経路が必要であり、これらすべてが信頼性の高い信号生成のために同心加工されています。
これらは能動的または受動的なセンシング部品です。
材質：多くの場合、17-4 PHステンレス（強度用）、マルテンサイト系ステンレス（磁性用）、チタン（軽量高強度用）。
特徴：非常に小径、精密な長さ、硬化処理された先端、特殊なヘッド形状、場合によっては特別に調整された磁気特性。
例：カムシャフトまたはクランクシャフトポジションセンサーのターゲットピンは、特定のプロファイルを持つ小さな硬化ピンであり、正確なエンジンタイミングを確保するために、寸法のばらつきゼロで数百万単位で生産される必要があります。
センサーの電気的インターフェース。
材質：優れた導電性と被削性を備えた快削真鍮（C360）、ばね特性を備えたリン青銅。
特徴：複雑なピンソケット形状、圧着領域、絶縁グリップ、めっき対応面（錫、金、ニッケル用）。
例：TPMS（タイヤ空気圧監視システム）センサーコネクタピンは、気密シール、信頼性の高い電気的接触を提供し、絶え間ない振動と熱サイクルに耐える必要があります。
これらはセンサーを油圧または空圧ラインに接続します。
材質： 316ステンレス、アルミニウム、真鍮。
特徴：複雑な内部ポート、JIC/SAE/ANフレアまたはOリングフェイスシールねじ、統合された取り付け機能。
例：コモンレール燃料圧力センサーアダプターは、超高圧ディーゼル燃料（2,000 bar超）を封じ込め、レールとセンサーの両方に漏れのない接続を提供する必要があり、完全なねじ形状と表面仕上げが要求されます。
最適な材料を選択することは、エンジニアリング上の戦いの半分です。以下は、精密自動車用センサー部品の一般的な選択肢に関する当社の分析です。
材料 | 主な特性 | 代表的なセンサー用途 | スイス式加工上の考慮点 |
303ステンレス鋼 | 優れた被削性、良好な耐食性、非磁性。 | センサーハウジング、コネクタボディ、一般フィッティング。 | ほとんどのステンレス部品のデフォルト選択肢。優れた切り屑分断性により、複雑なセンサー部品の高速生産が可能。 |
316ステンレス鋼 | 優れた耐食性・耐薬品性。 | 排気センサー、尿素（DEF）センサー、海洋/沿岸車両センサー。 | 303よりもやや加工が難しい。工具寿命と重要なセンサーフィッティングの表面仕上げを維持するには、最適化された工具経路とクーラントが必要。 |
17-4 PHステンレス | 析出硬化により非常に高い強度（H900状態）が得られる。 | 高強度センサーピン、シャフトターゲット、高振動域のファスナー。 | 焼きなまし（軟質）状態で加工し、その後熱処理。加工後の成長・変形を考慮した慎重な計画が必要。 |
真鍮C360 | 最高クラスの被削性と導電性。 | 電気コネクタピン、端子、低圧フィッティング。 | 高ロットの電子センサー部品において最速のサイクルタイムを実現。はんだ付け性や耐食性向上のため、めっきが施されることが多い。 |
アルミニウム6061-T6 | 軽量、良好な強度対重量比、適度な耐食性。 | センサー取付ブラケット、非重要環境 精密加工関連サービス
