産業が複雑化するにつれて、産業で使用される部品も同様に複雑化する必要があります。複数の角度と厳しい公差を組み合わせた部品を製造する方法として、CNC加工ほど直接的な工程はほとんどありません。
5軸CNC加工部品は、不要な再取り付けや再校正作業を排除し、部品の再加工を簡素化して、より優れた角度形状と表面を実現します。
この方法で製造される部品の例としては、航空宇宙市場向けに加工されるタービンブレード、医療用インプラントの部品、そして従来の多くの工程では提供できない高度なエンジニアリングを必要とする多数のアイテムが挙げられます。
高精度部品が必要な場合は、最先端のツールと熟練した工具メーカーのチームを擁する、専門的な5軸加工サプライヤーを見つけてください。産業向けの複雑な部品を製造する専門的な5軸加工メーカーの詳細をご覧ください。
5軸CNC加工は、5つの異なる軸に沿って同時に移動できるダイナミックな切削工具を伴います。3軸加工（左右、前後、上下の移動）と比較して、5軸システムでは、部品にほぼあらゆる方向からアプローチできるように、軸を中心に2つの追加の回転があります。
5軸加工の主な利点は次のとおりです。
• セットアップの回数が減り、位置合わせエラーが減少
• 加工精度の向上
• 複雑な曲面の加工が可能
• 優れた表面仕上げ
• サイクルタイムの短縮。
これらの利点により、超高精度が要求される用途で複雑部品のための5軸加工が非常に普及しています。当社の高度な5軸加工サービスの詳細はこちら→
軸の動きを理解することで、この技術がなぜこれほど強力なのかが説明できます。
| 軸 | 移動方向 |
| X軸 | 左右 |
| Y軸 | 前後 |
| Z軸 | 上下 |
| A軸 | X軸周りの回転 |
| B軸 | Y軸周りの回転 |
これらの追加の回転軸により、工具は常に角度を切削するための最適なプロファイルを維持できます。
これは、キャビティ、曲線、その他の加工が困難な形状を必要とする5軸加工部品を加工する際に不可欠です。
これは、5軸が同時に全方向に移動するコンピュータ制御のマシニングセンターです。これらの機械には、強力なソフトウェアベースのモーションコントロールシステム、高速スピンドル、およびツーリングが含まれます。従来の設備では不可能または非常に困難な部品でも、1回のセットアップで加工できます。
5軸CNC工作機械の主要コンポーネント
| コンポーネント | 機能 |
| 機械フレーム | 構造的安定性を提供 |
| 多軸テーブル | 回転運動を可能にする |
| 高速スピンドル | 精密切削を実行 |
| CNCコントローラー | 工具経路プログラムを実行 |
| 工具マガジン | 自動工具交換 |
先進的な機械は、非常に複雑な部品を1回のセットアップで完成させることができ、時間を節約するだけでなく、より高い精度を保証します。
専門的な5軸CNC加工工場は、高性能な5軸CNC部品を必要とする業界に対応するために、産業用グレードの機械に多額の投資を行っています。当社の精密CNC加工能力の詳細をご覧ください。
5軸CNCとは、単純に、5軸CNC工作機械を稼働させるために必要なハードウェア、ソフトウェア、および5軸プログラミングからなる機械システム全体のことです。
簡単に言えば：
5軸CNC = 機械 + ソフトウェア + プログラミング + それを優れた方法で制御するもの！
エンジニアは専用のCAMソフトウェアを使用して、工作機械が非常に確実に追従できる5軸CNC部品の工具経路を製造します。
多くの産業用部品は複雑な形状を持ち、理想的には複数の側面から加工できることが望まれます。位置決め直しは通常、位置合わせ誤差を招き、従来の機械には多面加工機能がないため、通常は手作業またはより多くのセットアップ時間が必要になります。
5軸はこの複雑な問題を解決します。
5軸加工に適した部品の例：
• 航空宇宙用タービンブレード
• 医療用関節インプラント
• 自動車用トランスミッションハウジング
• ロボット用構造部品
• 金型およびダイ部品
5軸加工は、正確な形状と優れた表面仕上げを実現するために、多くの場合複雑部品のための5軸加工を必要とします。当社の5軸加工技術をご覧ください→

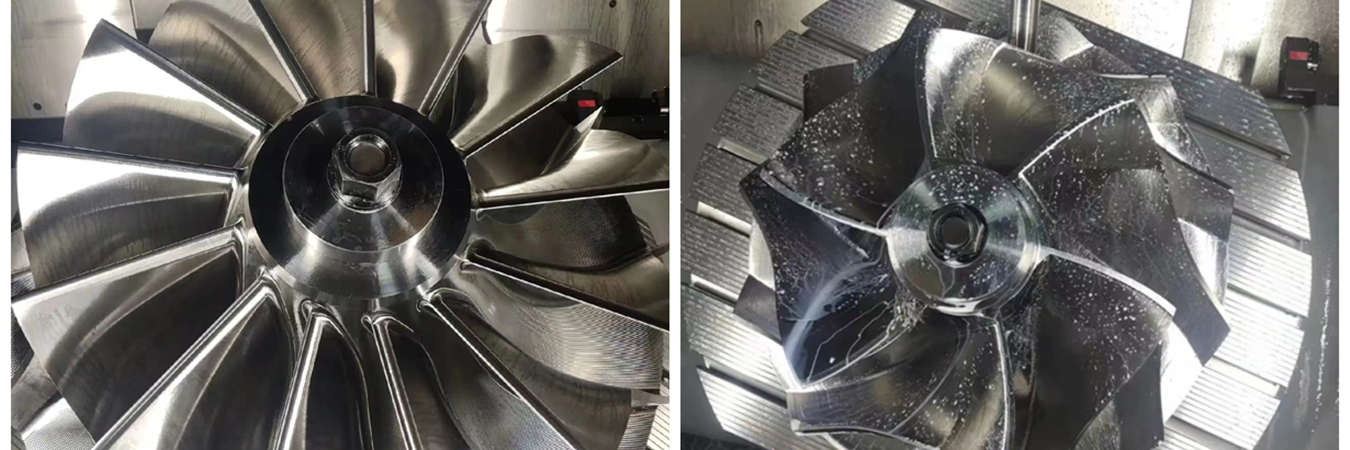

航空宇宙産業で使用される部品は、軽量でありながら精密であることが一般的に要求されます。例としては次のものがあります。
エンジン部品、構造機体、タービンブレード。
5軸技術はこれらの部品を厳格な精度で製造し、これらの部品が組み立てられる際の公差管理を保証します。
医療産業では、良好な仕上げと正確な寸法を持つ部品が必要です。典型的な部品は次のとおりです。
手術器具、整形外科用インプラント、診断機器部品。
精度の欠如は患者の安全上の問題につながります。

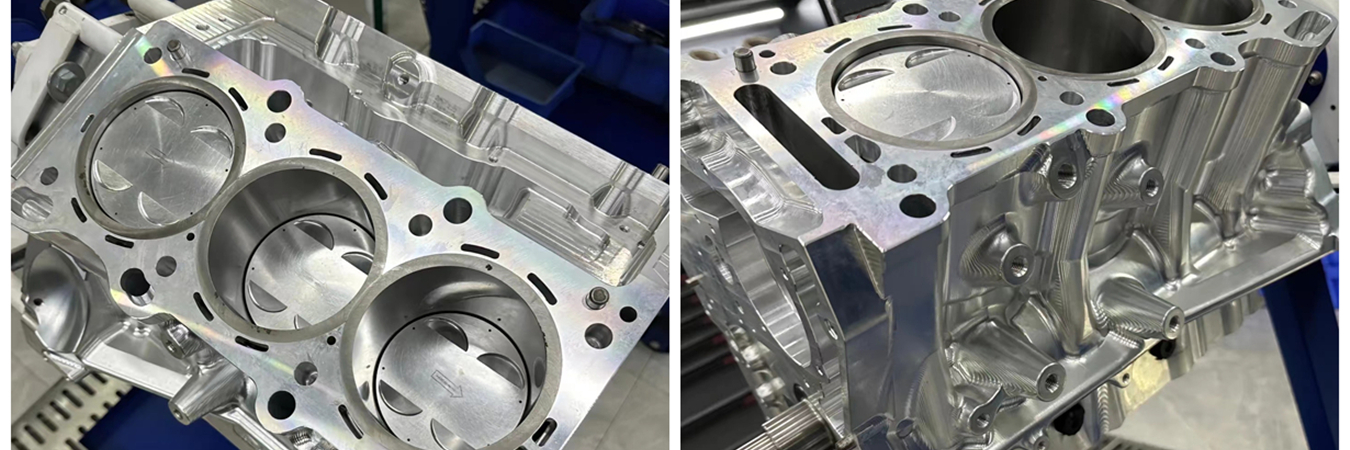

最終製品に5軸加工部品を使用する自動車メーカーは、通常以下を使用します。
ブロック、トランスミッションコンポーネント、パフォーマンスチューニング。
多軸加工はこのような部品を提供するのに最適です。機械による一貫性と信頼性の高いレイアウトにより、適切なゲージング基準が保証されます。
精密な機械部品がなければ、品質とスムーズなモーションコントロールに問題が生じます。
ロボットアームはどこにあるのでしょうか？ あるいはその関節、ギヤハウジング、ブラケットなどは？
| 特徴 | 3軸加工 | 5軸加工 |
| セットアップ数 | 複数セットアップ | 単一セットアップ |
| 複雑さ | 限定的 | 非常に高い |
| 精度 | 中程度 | 非常に高い |
| 表面仕上げ | 標準 | 優れている |
| 生産速度 | 遅い | 速い |
複雑な形状の場合、5軸加工は大きな性能上の利点を提供します。
協力する加工工場を見つけることは、製造する部品と製品全体の両方に影響を与えます。専門的な5軸CNC加工工場は、優れたエンジニアリングと製造能力を通じて高品質な製品を提供します。
5軸加工サプライヤーの設備能力には以下が含まれます。
高速スピンドル
同時5軸マシニングセンター
最新のCAD/CAMソフトウェア
社内エンジニアが顧客の部品製作を支援し、以下のことも行います。
材料選定
公差の選定
加工戦略
最高の5軸加工サプライヤーは、以下のような厳格な検査アプローチを採用しています。
CMM測定システム
光学スキャナー
表面粗さ測定器
専門的な5軸CNC加工工場は、以下に対応できる必要があります。
試作
量産
小ロット生産
当社は、高精度の産業用部品向けに5軸加工を提供しています。
いくつかの要因が加工コストに影響を与えます。
材料の種類
