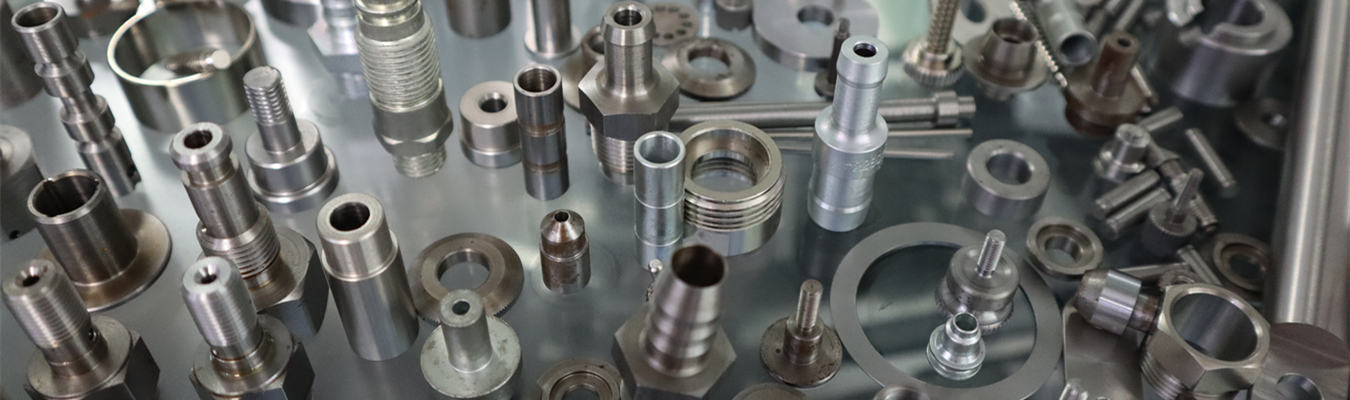

精密ボルト・ナット製造：高品質ファスナー生産の手引き

はじめに：精密ファスナー製造において精度が重要な理由

地球上のほぼすべての機械は機能するためにボルト/ナットを必要とします。したがって、メーカーも非メーカーも同様に必要としています。ほとんどのコモディティは、最低価格で調達できるサプライヤーから購入されるものと考えられていますが、必ずしもコモディティである必要はなく、多くの場合、この戦略は問題なく機能します。

しかし、高信頼性システム（宇宙機、医療機器、レーシングエンジン）では、標準グレードのファスナーを使用すると、以下の理由により組立不良が発生する可能性があります：ねじ山の潰れ（位置ずれ）、不適切な組み立て（強引な組立方法）、壊滅的な故障（大規模システム内の個々のコンポーネントの機能不全）など。具体的には、特定のコンポーネントで使用した際に正しく適合しない、品質の低いまたは脆弱なスピンドル/ヘッドなどの問題が原因となります。

Falcon CNC Swissは、品質を妥協できない要求の厳しい産業向けの精密ファスナー製造を専門としています。このガイドでは、ボルト・ナット製造の主要な製造方法、CNCおよびスイス型旋盤加工が適切な選択となる場合の説明、さまざまな用途における材料選定の詳細、そしてプロジェクトに適したボルト・ナットメーカーを選定するためのチェックリストを提供します。

精密ファスナー製造とは？

精密ファスナー製造とは、厳しい公差、高品質な表面仕上げ、安定した機械的特性を持つボルト、ナット、ネジ、および関連部品の生産を指します。これらのファスナーは、標準的な既製品をはるかに超える特定の性能要件を満たすように設計されています。

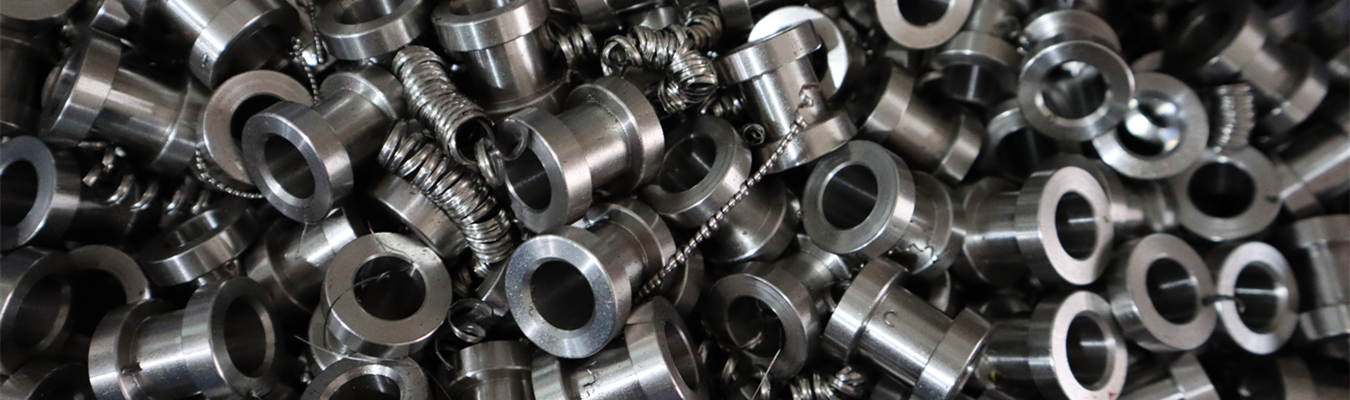

多くのナット・ボルト製造会社は大量生産において主に冷間圧造と転造ねじ切りに依存していますが、精密用途では多くの場合、CNCボルトメーカーの専門知識が必要です。内部ねじ付きロックナット、シャンク部のあるねじ付きスタッド、特殊なドライブ形状を持つカスタムボルトなどの複雑な形状の場合、CNC旋盤加工とCNCフライス加工は、他のプロセスでは達成できない精度と設計の柔軟性を提供します。

スイス型旋盤加工によるボルトとナットは、精密ファスナー製造の最高水準を表します。スイス型旋盤は、切削点の極めて近くで棒材を支持するガイドブッシュを使用し、たわみを排除して、重要な特徴部間で優れた同心度を持つ長く細い部品の製造を可能にします。

ボルトとナットの主要な製造方法

ボルトとナットは、いくつかの異なる製造プロセスで生産できます。各方法には、それぞれの強み、限界、およびコストに関する考慮事項があります。

冷間成形

冷間成形または冷間圧造は、高速ヘッダーを使用して常温で金属を成形することにより、標準的なボルトとナットを大量生産する最も効率的な方法の1つです。冷間圧造の金型費用は通常2,000〜6,000ドルであり、非常に高い生産量でのみ経済的です。このプロセスは、標準的な寸法と中程度の公差が許容される単純な形状に最適です。

熱間鍛造

熱間鍛造は、大径または高強度のファスナーに使用され、鍛造前にワークピースを加熱します。主に重工業および建設用途で使用され、熱間鍛造はセットアップにかなりの時間を要し、比較的基本的な形状にのみ適しています。

CNC旋盤加工

CNC旋盤加工は、より高い精度で製造する必要があるカスタムボルトおよびナットの小〜中ロット生産の主要な製造方法です。このプロセスでは、回転する部品に対して固定された切削工具を使用して、寸法やねじ形状の正確な仕様を満たす完成部品を製造します。CNC旋盤加工の利点は、非常に高い精度、低い工具費用、そして新しい工具を購入することなく設計変更が可能なことです。

CNCフライス加工

CNCフライス加工は、より複雑なボルトヘッド、特殊なドライブ形状、精密なナットの特徴部を製作するための追加能力を提供します。多軸マシニングセンタを使用することで、旋盤加工や成形では製造できない複雑な形状を作り出すことができます。

精密転造ねじ切り

多くの精密ファスナーは、旋盤加工または冷間成形後に転造ねじ切りが行われます。このプロセスは、材料を除去するのではなく変位させてねじ山を形成するため、切削ねじよりも強く、疲労耐性に優れたねじ山プロファイルを生成します。さらに、転造ねじ切りが施された表面は、切削ねじよりも滑らかな仕上がりになります。

スイス型旋盤加工

スイス型CNC旋盤は、特に医療用インプラント用のネジや航空宇宙用途向けの小型ファスナーなど、最も厳しい公差を満たす精密部品の製造において比類のないものです。ガイドブッシュは切削点でワークピースを直接支持し、たわみを実質的に排除し、直径寸法において±0.0002インチ（±0.005mm）という厳しい公差を達成します。スイス型旋盤を使用することで、旋削、フライス加工、穴あけ、ねじ切り加工をすべて1回のセットアップで行うことができ、公差の累積を防ぎ、二次加工の必要性を排除します。

プロセス比較表

ボルトとナットの材料

材料の選択は、ファスナーの強度、耐食性、重量、コストを直接決定します。用途によって必要な材料特性は異なります。

一般的なファスナー材料

• 304および316/316Lステンレス鋼：304/316/316Lステンレス鋼ファスナーは、優れた耐食性と汎用性を備え、適切な強度特性を持つため、海洋、化学処理、医療、食品サービス用途に最適です。304/316/316Lナットとボルトを不動態化処理することで、自然な耐食性を最大限に高め、性能を向上させます。

• 炭素鋼：炭素鋼ファスナーは、あらゆるファスナーの中で最も強度が高く、最も安価であると考えられています。一般産業、自動車、建設などさまざまな産業で使用されています。炭素鋼ファスナーはいくつかのグレードがあり、熱処理によって強度を高めることができます（グレード2、5、23チタン）。

• チタングレード5、2、23：優れた強度対重量比、卓越した耐食性、生体適合性により、チタンファスナー（ボルトおよびナット）は、高性能航空宇宙、自動車、医療用途に最適です。チタンの重量は鋼よりも約60%軽量です。高強度用途で最も頻繁に使用されるチタンファスナーはグレード5（Ti-6Al-4V）です。

• アルミニウム：アルミニウムファスナーの軽量性と耐食性は、軽量化が必要なあらゆる用途に適した選択肢です。ドローン（構造用ファスナーとして）、電子機器筐体、軽負荷の機械組立体などがアルミニウムファスナーが使用される例です。

• 真鍮：真鍮ファスナー（ボルトおよびナット）は、良好な耐食性、優れた被削性、魅力的な外観を提供します。典型的な用途には、配管継手、電気接続、低負荷の機械組立体が含まれます。

• 特殊合金：過酷な環境で使用されるファスナーには、インコネル、ハステロイ、MP35Nなどの特殊合金が、海底接続部、化学反応器用ボルト、原子力施設のファスナーに使用されることがあります。

スイス型CNC加工がどのように優れたファスナーを生み出すか

スイス型自動旋盤は、精密な小径CNCボルトとナットを製造するための業界標準となっています。これは、スイス型旋盤の切削位置のすぐ隣にある精密ガイドブッシュを通して棒材を送り込むことで達成されます。材料が加工されワークピースから除去される際、ワークピースは除去されるまさにその点で支持されるため、従来の旋盤で長く細い部品を加工する際に発生する可能性のあるたわみを排除します。

多軸スイス型旋盤を使用すると、旋削、フライス加工、穴あけ、ねじ切り加工をすべて1回の加工サイクルで同じ部品に対して実行できます。この単一サイクル加工により、部品の外径、内部形状、ねじピッチの完全な位置合わせが可能となり、これは複数の機械で長時間にわたって複数のプロセスを使用する場合には実現できない利点です。

スイス型旋盤加工されたファスナーの標準的な公差：

• 直径公差：±0.0002インチ（±0.005mm）

• 同心度（外径と内径間）：0.0005インチTIR以下

• ねじ品質：ISO 965規格に基づくISO 5g6gまたは6H

スイス型旋盤でファスナー用に一般的に加工される材料：

• チタン（グレード5、グレード23）

• 316Lステンレス鋼

• PEEKおよびその他のエンジニアリングプラスチック

• コバルトクロム合金

小型精密ファスナーの大量生産では、スイス型旋盤加工は、より速いサイクルタイムと高い主軸稼働率により、CNC旋盤加工よりも低い単価を達成することがよくあります。ただし、最適な経済的選択は、部品形状、材料、必要な年間数量に依存します。

バルクファスナー製造と卸売供給

プロジェクトでボルトやナットなどの精密ファスナーを大量に使用する場合、これらのアイテムを低価格で入手する最良の方法は、卸売ナット・ボルトサプライヤーから購入することです。バルクファスナー製造を利用すると、各ファスナーの製造にかかるセットアップ時間が膨大な数量に分散されるため、単価が大幅に低下します。

大量生産を行うナット・ボルト製造会社にとって、経済計算は単純です。典型的なセットアップには、工具の位置合わせと初品検査に約1〜2時間かかります。25万個のロットでは、このセットアップコ
